Azure PowerShell を使用して、URL に基づいて Web トラフィックをルーティングする

  • [アーティクル]

Azure PowerShell を使用して、アプリケーションにアクセスするために使用する URL に基づいた特定のスケーラブルなサーバー プールへの Web トラフィックのルーティングを構成できます。 この記事では、仮想マシン スケール セットを使用して、3 つのバックエンド プールがある Azure Application Gateway を作成します。 各バックエンド プールは、共通のデータ、画像、およびビデオなどの特定の目的に役立ちます。 個別のプールにトラフィックをルーティングすることにより、ユーザーが必要なときに必要な情報を取得できます。

トラフィックのルーティングを有効にするには、特定のポートでリッスンするリスナーに割り当てられるルーティング規則を作成し、Web トラフィックが、プール内の適切なサーバーに到着するようにします。

この記事では、次のことについて説明します。

  • ネットワークのセットアップ
  • リスナー、URL パス マップ、およびルールの作成
  • スケーラブルなバックエンド プールの作成

URL routing example

好みに応じて、Azure CLI または Azure portal を使用してこの手順を行うこともできます。

Azure サブスクリプションをお持ちでない場合は、開始する前に 無料アカウント を作成してください。

Note

Azure を操作するには、Azure Az PowerShell モジュールを使用することをお勧めします。 作業を開始するには、Azure PowerShell のインストールに関する記事を参照してください。 Az PowerShell モジュールに移行する方法については、「AzureRM から Az への Azure PowerShell の移行」を参照してください。

Azure Cloud Shell

Azure では、ブラウザーを介して使用できる対話型のシェル環境、Azure Cloud Shell がホストされています。 Cloud Shell で Bash または PowerShell を使用して、Azure サービスを操作できます。 ローカル環境に何もインストールしなくても、Cloud Shell にプレインストールされているコマンドを使用して、この記事のコードを実行できます。

Azure Cloud Shell を開始するには、以下のようにします。

オプション 例とリンク
コードまたはコマンド ブロックの右上隅にある [使ってみる] を選択します。 [使ってみる] を選択しても、コードまたはコマンドは Cloud Shell に自動的にはコピーされません。 Screenshot that shows an example of Try It for Azure Cloud Shell.
https://shell.azure.com に移動するか、[Cloud Shell を起動する] ボタンを選択して、ブラウザーで Cloud Shell を開きます。 Button to launch Azure Cloud Shell.
Azure portal の右上にあるメニュー バーの [Cloud Shell] ボタンを選択します。 Screenshot that shows the Cloud Shell button in the Azure portal

Azure Cloud Shell を使用するには、以下のようにします。

  1. Cloud Shell を開始します。

  2. コード ブロック (またはコマンド ブロック) の [コピー] ボタンを選択し、コードまたはコマンドをコピーします。

  3. Windows と Linux では Ctrl+Shift+V キーを選択し、macOS では Cmd+Shift+V キーを選択して、コードまたはコマンドを Cloud Shell セッションに貼り付けます。

  4. Enter キーを選択して、コードまたはコマンドを実行します。

PowerShell をローカルにインストールして使用することを選択する場合、この記事では Azure PowerShell モジュール バージョン 1.0.0 以降が必要になります。 バージョンを確認するには、Get-Module -ListAvailable Az を実行します。 アップグレードする必要がある場合は、Azure PowerShell モジュールのインストールに関するページを参照してください。 PowerShell をローカルで実行している場合、Login-AzAccount を実行して Azure との接続を作成することも必要です。

リソースの作成に時間が必要なため、この手順を完了するには最大で 90 分かかる場合があります。

リソース グループを作成する

アプリケーションのすべてのリソースを含むリソース グループを作成します。

New-AzResourceGroup を使用して Azure リソース グループを作成します。

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

ネットワーク リソースを作成する

既存の仮想ネットワークがある場合も、新しく作成する場合も、そのネットワークに、アプリケーション ゲートウェイのみに使用するサブネットが含まれるようにする必要があります。 この記事では、アプリケーション ゲートウェイ用のサブネットと、スケール セット用のサブネットを作成します。 パブリック IP アドレスを作成し、アプリケーション ゲートウェイ内のリソースにアクセスできるようにします。

New-AzVirtualNetworkSubnetConfig を使用して、サブネット構成 myAGSubnet および myBackendSubnet を作成します。 New-AzVirtualNetwork とサブネット構成を使用して、myVNet という名前の仮想ネットワークを作成します。 最後に、New-AzPublicIpAddress を使用して myAGPublicIPAddress という名前のパブリック IP アドレスを作成します。 こうしたリソースは、アプリケーション ゲートウェイとその関連リソースにネットワーク接続を提供するために使用されます。

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig
$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Static `
  -Sku Standard

アプリケーション ゲートウェイの作成

このセクションでは、アプリケーション ゲートウェイをサポートするリソースを作成し、最終的にアプリケーション ゲートウェイを作成します。 作成するリソースは次のとおりです。

  • "IP 構成とフロントエンド ポート" - 以前に作成したサブネットをアプリケーション ゲートウェイに関連付け、それへのアクセスに使用するポートを割り当てます。
  • 既定のプール - すべてのアプリケーション ゲートウェイには、サーバーのバックエンド プールが 1 つ以上必要です。
  • 既定のリスナーとルール - 既定のリスナーは、割り当てられたポートでトラフィックをリッスンし、既定のルールは、既定のプールにトラフィックを送信します。

IP 構成とフロントエンド ポートの作成

New-AzApplicationGatewayIPConfiguration を使用して、前に作成した "myAGSubnet" をアプリケーション ゲートウェイに関連付けます。 New-AzApplicationGatewayFrontendIPConfig を使用して、myAGPublicIPAddress をアプリケーション ゲートウェイに割り当てます。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$pip = Get-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Name myAGPublicIPAddress

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

既定のプールと設定の作成

New-AzApplicationGatewayBackendAddressPool を使用して、アプリケーション ゲートウェイに対して appGatewayBackendPool という名前の既定のバックエンド プールを作成します。 New-AzApplicationGatewayBackendHttpSetting を使用して、バックエンド プールの設定を構成します。

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSetting `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

既定のリスナーとルールの作成

アプリケーション ゲートウェイがバックエンド プールに対して適切にトラフィックをルーティングするためにはリスナーが必要です。 この記事では、2 つのリスナーを作成します。 最初に作成する基本的なリスナーは、ルート URL でトラフィックをリッスンします。 2 番目に作成するリスナーは、特定の URL でトラフィックをリッスンします。

New-AzApplicationGatewayHttpListener と、前に作成したフロントエンド構成およびフロントエンド ポートを使用して、myDefaultListener という名前の既定のリスナーを作成します。

着信トラフィックに使用するバックエンド プールをリスナーが判断するには、ルールが必要です。 New-AzApplicationGatewayRequestRoutingRule を使用して、rule1 という名前の基本ルールを作成します。

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name myDefaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

アプリケーション ゲートウェイの作成

必要な関連リソースを作成したら、New-AzApplicationGatewaySku を使用して myAppGateway という名前のアプリケーション ゲートウェイのパラメーターを指定し、New-AzApplicationGateway を使用してそれを作成します。

$sku = New-AzApplicationGatewaySku `
  -Name Standard_v2 `
  -Tier Standard_v2 `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

アプリケーション ゲートウェイの作成には最大で 30 分かかる場合があります。 次のセクションに進む前に、デプロイが正常に完了するまで待機します。

この時点で、ポート 80 でトラフィックをリッスンして既定のサーバー プールにそのトラフィックを送信する、アプリケーション ゲートウェイがあります。

イメージおよびビデオのバックエンド プールとポートの追加

imagesBackendPool および videoBackendPool という名前のバックエンド プールをアプリケーション ゲートウェイに追加するには、Add-AzApplicationGatewayBackendAddressPool を使用します。 Add-AzApplicationGatewayFrontendPort を使用して、プールのフロントエンド ポートを追加します。 Set-AzApplicationGateway を使用して、アプリケーション ゲートウェイに変更を送信します。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport `
  -Port 8080

Set-AzApplicationGateway -ApplicationGateway $appgw

アプリケーション ゲートウェイの更新にも、完了まで最大 20 分かかることがあります。

バックエンド リスナーの追加

Add-AzApplicationGatewayHttpListener を使用して、トラフィックのルーティングに必要な backendListener という名前のバックエンド リスナーを追加します。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport

$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -ApplicationGateway $appgw

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $backendPort

Set-AzApplicationGateway -ApplicationGateway $appgw

URL パス マップの追加

URL パス マップにより、アプリケーションに送信される URL が特定のバックエンド プールに確実にルーティングされます。 New-AzApplicationGatewayPathRuleConfig および Add-AzApplicationGatewayUrlPathMapConfig を使用して、imagePathRule および videoPathRule という名前の URL パス マップを作成します。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSetting `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$imagePool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name imagePathRule `
  -Paths "/images/*" `
  -BackendAddressPool $imagePool `
  -BackendHttpSettings $poolSettings

$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name videoPathRule `
    -Paths "/video/*" `
    -BackendAddressPool $videoPool `
    -BackendHttpSettings $poolSettings

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap `
  -PathRules $imagePathRule, $videoPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

ルーティング規則の追加

ルーティング規則は、URL マップを、作成したリスナーに関連付けます。 Add-AzApplicationGatewayRequestRoutingRule を使用して、rule2 という名前のルールを追加します。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name rule2 `
  -RuleType PathBasedRouting `
  -HttpListener $backendlistener `
  -UrlPathMap $urlPathMap

Set-AzApplicationGateway -ApplicationGateway $appgw

仮想マシン スケール セットの作成

この例では、作成した 3 つのバックエンド プールをサポートする 3 つの仮想マシン スケール セットを作成します。 作成するスケール セットの名前は、myvmss1、myvmss2、および myvmss3 です。 スケール セットは、IP 設定を構成するときにバックエンド プールに割り当てます。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name imagesBackendPool `
  -ApplicationGateway $appgw

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name videoBackendPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 3; $i++)
{
  if ($i -eq 1)
  {
     $poolId = $backendPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $imagesPool.Id
  }
  if ($i -eq 3)
  {
    $poolId = $videoPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2_v2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername azureuser `
    -AdminPassword "Azure123456!" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

IIS のインストール

各スケール セットには、IIS をインストールする 2 つの仮想マシン インスタンスが含まれています。 アプリケーション ゲートウェイが動作しているかどうかをテストするためのサンプル ページが作成されます。

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 3; $i++)
{
  $vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i
  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

アプリケーション ゲートウェイのテスト

Get-AzPublicIPAddress を使用して、アプリケーション ゲートウェイのパブリック IP アドレスを取得します。 そのパブリック IP アドレスをコピーし、ブラウザーのアドレス バーに貼り付けます。 たとえば、http://52.168.55.24、http://52.168.55.24:8080/images/test.htm、http://52.168.55.24:8080/video/test.htm などです。

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Test base URL in application gateway

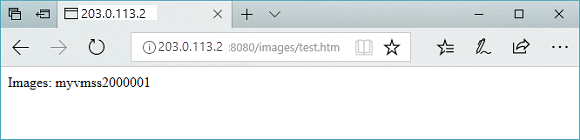

URL を http://<IP アドレス>:8080/images/test.htm に変更し、<IP アドレス> を使用している IP アドレスに置き換えると、次の例のように表示されるはずです。

Test images URL in application gateway

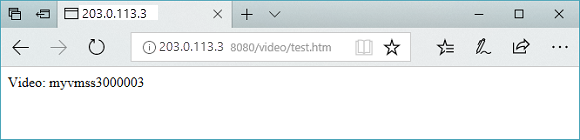

URL を http://<IP アドレス>:8080/video/test.htm に変更し、<IP アドレス> を使用している IP アドレスに置き換えると、次の例のように表示されるはずです。

Test video URL in application gateway

リソースをクリーンアップする

必要がなくなったら、Remove-AzResourceGroup を使用して、リソース グループ、アプリケーション ゲートウェイ、およびすべての関連リソースを削除します。

Remove-AzResourceGroup -Name myResourceGroupAG

次のステップ

URL に基づく Web トラフィックのリダイレクト
