Azure CLI を使用して URL に基づいて Web トラフィックをルーティングする

[アーティクル]
04/29/2023

皆さんは、Web トラフィックを管理する IT 管理者として、顧客とユーザーができるだけ早く必要な情報を取得できるよう支援したいと考えています。そのエクスペリエンスを最適化する方法の 1 つとして、Web トラフィックをその種類ごとに異なるサーバーリソースにルーティングすることが考えられます。この記事では、アプリケーションの各種トラフィックに対し、Azure CLI を使用して Application Gateway のルーティングをセットアップ、構成する方法について説明します。このルーティングによって、トラフィックは、URL に基づいて異なるサーバープールにリダイレクトされます。

URL routing example

この記事では、次のことについて説明します。

必要なネットワークリソースのリソースグループを作成する
ネットワークリソースを作成する
アプリケーションから着信するトラフィックのアプリケーションゲートウェイを作成する
各種トラフィックのサーバープールとルーティング規則を指定する
プールを自動的にスケーリングできるよう各プールのスケールセットを作成する
各種のトラフィックが適切なプールに誘導されることを確認するためのテストを実行する

好みに応じて、Azure PowerShell または Azure portal を使用してこの手順を実行することもできます。

Azure サブスクリプションをお持ちでない場合は、開始する前に Azure 無料アカウントを作成してください。

前提条件

Azure Cloud Shell で Bash 環境を使用します。詳細については、「Azure Cloud Shell の Bash のクイックスタート」を参照してください。
CLI リファレンスコマンドをローカルで実行する場合、Azure CLI をインストールします。 Windows または macOS で実行している場合は、Docker コンテナーで Azure CLI を実行することを検討してください。詳細については、「Docker コンテナーで Azure CLI を実行する方法」を参照してください。
- ローカルインストールを使用する場合は、az login コマンドを使用して Azure CLI にサインインします。認証プロセスを完了するには、ターミナルに表示される手順に従います。その他のサインインオプションについては、Azure CLI でのサインインに関するページを参照してください。
- 初回使用時にインストールを求められたら、Azure CLI 拡張機能をインストールします。拡張機能の詳細については、Azure CLI で拡張機能を使用する方法に関するページを参照してください。
- az version を実行し、インストールされているバージョンおよび依存ライブラリを検索します。最新バージョンにアップグレードするには、az upgrade を実行します。

このチュートリアルには、Azure CLI のバージョン 2.0.4 以降が必要です。 Azure Cloud Shell を使用している場合は、最新バージョンが既にインストールされています。

リソースグループを作成する

リソースグループとは、Azure リソースのデプロイと管理に使用する論理コンテナーです。リソースグループは、az group create を使用して作成します。

次の例では、myResourceGroupAG という名前のリソースグループを eastus に作成します。

az group create --name myResourceGroupAG --location eastus

ネットワークリソースを作成する

az network vnet create を使用して、myVNet という名前の仮想ネットワークと myAGSubnet という名前のサブネットを作成します。次に、az network vnet subnet create を使用して、バックエンドサーバーに必要な myBackendSubnet という名前のサブネットを追加します。 az network public-ip create を使用して、myAGPublicIPAddress という名前のパブリック IP アドレスを作成します。

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24

az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

URL マップを含んだアプリゲートウェイを作成する

az network application-gateway create を使用して、myAppGateway という名前のアプリケーションゲートウェイを作成します。 Azure CLI を使用してアプリケーションゲートウェイを作成するときは、容量、SKU、HTTP 設定などの構成情報を指定します。アプリケーションゲートウェイは、"myAGSubnet" と "myAGPublicIPAddress" に割り当てられます。

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_v2 \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress \
  --priority 100

アプリケーションゲートウェイの作成には数分かかる場合があります。アプリケーションゲートウェイを作成すると、新たに次の機能が確認できます。

機能	説明
appGatewayBackendPool	アプリケーションゲートウェイには、少なくとも 1 つのバックエンドアドレスプールが必要です。
appGatewayBackendHttpSettings	通信にポート 80 と HTTP プロトコルを使用するように指定します。
appGatewayHttpListener	appGatewayBackendPool に関連付けられている既定のリスナー。
appGatewayFrontendIP	myAGPublicIPAddress を appGatewayHttpListener に割り当てます。
rule1	appGatewayHttpListener に関連付けられている既定のルーティング規則。

イメージおよびビデオのバックエンドプールとポートの追加

imagesBackendPool および videoBackendPool という名前のバックエンドプールをアプリケーションゲートウェイに追加するには、az network application-gateway address-pool create を使用します。プールのフロントエンドポートは、az network application-gateway frontend-port create を使用して追加します。

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name imagesBackendPool

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name videoBackendPool

az network application-gateway frontend-port create \
  --port 8080 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name port8080

バックエンドリスナーの追加

az network application-gateway http-listener create を使用して、トラフィックのルーティングに必要な backendListener という名前のバックエンドリスナーを追加します。

az network application-gateway http-listener create \
  --name backendListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port port8080 \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

URL パスマップの追加

URL パスマップにより、特定の URL が特定のバックエンドプールに確実にルーティングされます。 az network application-gateway url-path-map create および az network application-gateway url-path-map rule create を使用して、imagePathRule および videoPathRule という名前の URL パスマップを作成します。

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name myPathMap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --address-pool imagesBackendPool \
  --default-address-pool appGatewayBackendPool \
  --default-http-settings appGatewayBackendHttpSettings \
  --http-settings appGatewayBackendHttpSettings \
  --rule-name imagePathRule

az network application-gateway url-path-map rule create \
  --gateway-name myAppGateway \
  --name videoPathRule \
  --resource-group myResourceGroupAG \
  --path-map-name myPathMap \
  --paths /video/* \
  --address-pool videoBackendPool \
  --http-settings appGatewayBackendHttpSettings

ルーティングの規則を追加する

ルーティング規則は、URL マップを、作成したリスナーに関連付けます。 az network application-gateway rule create を使用して、rule2 という名前の規則を追加します。

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name rule2 \
  --resource-group myResourceGroupAG \
  --http-listener backendListener \
  --rule-type PathBasedRouting \
  --url-path-map myPathMap \
  --address-pool appGatewayBackendPool \
  --priority 200

仮想マシンスケールセットの作成

この記事では、作成した 3 つのバックエンドプールをサポートする 3 つの仮想マシンスケールセットを作成します。 myvmss1、myvmss2、および myvmss3 という名前のスケールセットを作成します。各スケールセットには、NGINX をインストールする 2 つの仮想マシンインスタンスが含まれています。

for i in `seq 1 3`; do

  if [ $i -eq 1 ]
  then
    poolName="appGatewayBackendPool"
  fi

  if [ $i -eq 2 ]
  then
    poolName="imagesBackendPool"
  fi

  if [ $i -eq 3 ]
  then
    poolName="videoBackendPool"
  fi

  az vmss create \
    --name myvmss$i \
    --resource-group myResourceGroupAG \
    --image Ubuntu2204 \
    --admin-username azureuser \
    --admin-password Azure123456! \
    --instance-count 2 \
    --vnet-name myVNet \
    --subnet myBackendSubnet \
    --vm-sku Standard_DS2 \
    --upgrade-policy-mode Automatic \
    --app-gateway myAppGateway \
    --backend-pool-name $poolName
done

NGINX のインストール

for i in `seq 1 3`; do
  az vmss extension set \
    --publisher Microsoft.Azure.Extensions \
    --version 2.0 \
    --name CustomScript \
    --resource-group myResourceGroupAG \
    --vmss-name myvmss$i \
    --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'
done

アプリケーションゲートウェイのテスト

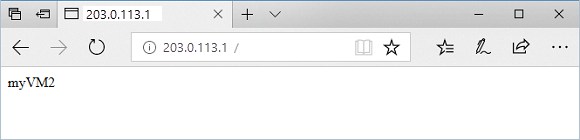

アプリケーションゲートウェイのパブリック IP アドレスを取得するには、az network public-ip show を使用します。そのパブリック IP アドレスをコピーし、ブラウザーのアドレスバーに貼り付けます。たとえば、http://40.121.222.19、http://40.121.222.19:8080/images/test.htm、http://40.121.222.19:8080/video/test.htm などです。

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [ipAddress] \
  --output tsv

Test base URL in application gateway

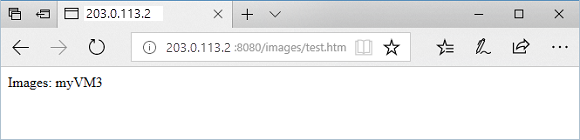

URL を http://<IP アドレス>:8080/images/test.html に変更し、<IP アドレス> を使用している IP アドレスに置き換えると、次の例のように表示されるはずです。

Test images URL in application gateway

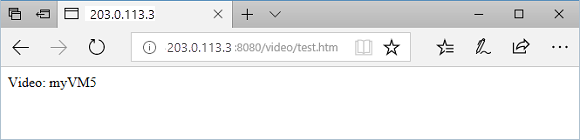

URL を http://<IP アドレス>:8080/video/test.html に変更し、<IP アドレス> を使用している IP アドレスに置き換えると、次の例のように表示されるはずです。

Test video URL in application gateway

リソースをクリーンアップする

必要がなくなったら、リソースグループ、アプリケーションゲートウェイ、およびすべての関連リソースを削除します。

az group delete --name myResourceGroupAG

次のステップ

URL パスベースのリダイレクトのあるアプリケーションゲートウェイを作成する
