チュートリアル: Ansible を使用して Azure Application Gateway で Web トラフィックを管理する

2023-06-08

重要

この記事のサンプルプレイブックを実行するには、Ansible 2.7 (以降) が必要です。

Azure Application Gateway は、アプリケーションに対するトラフィックを管理できる Web トラフィックロードバランサーです。従来のロードバランサーは、ソース IP アドレスとポートに基づいて、トラフィックを宛先 IP アドレスとポートにルーティングします。 Application Gateway では、URL を基にトラフィックのルーティング先を細かく制御できます。たとえば、URL のパスが images である場合に、イメージ用に構成された特定のサーバーセット (プール) にトラフィックがルーティングされるように定義することができます。

この記事では、次のことについて説明します。

ネットワークの設定
HTTPD イメージを使用して 2 つの Azure コンテナーインスタンスを作成する
サーバープールで Azure コンテナーインスタンスと共に動作するアプリケーションゲートウェイを作成する

前提条件

Azure サブスクリプション:Azure サブスクリプションをお持ちでない場合は、開始する前に無料アカウントを作成してください。

Ansible のインストール: 次のいずれかのオプションを実行します。
- Linux 仮想マシンに Ansible をインストールして構成する
- Azure Cloud Shell の構成 - アクセスできる Linux 仮想マシンがない場合は、Ansible で仮想マシンを作成できます。

リソースグループを作成する

このセクションのプレイブックコードでは、Azure リソースグループを作成します。リソースグループは、Azure リソースが構成される論理コンテナーです。

次のプレイブックを rg.yml という名前で保存します。

- hosts: localhost
  vars:
    resource_group: myResourceGroup
    location: eastus
  tasks:
    - name: Create a resource group
      azure_rm_resourcegroup:
        name: "{{ resource_group }}"
        location: "{{ location }}"

プレイブックを実行する前に、次の注意事項を参照してください。

リソースグループ名は myResourceGroup です。この値はチュートリアル全体で使用されます。
リソースグループが作成される場所は eastus です。

ansible-playbook を使用してプレイブックを実行します

ansible-playbook rg.yml

ネットワークリソースを作成する

このセクションのプレイブックコードでは、仮想ネットワークを作成してアプリケーションゲートウェイが他のリソースと通信できるようにします。

次のプレイブックを vnet_create.yml という名前で保存します。

- hosts: localhost
  vars:
    resource_group: myResourceGroup
    location: eastus
    vnet_name: myVNet
    subnet_name: myAGSubnet
    publicip_name: myAGPublicIPAddress
    publicip_domain: mydomain
  tasks:
    - name: Create a virtual network
      azure_rm_virtualnetwork:
        name: "{{ vnet_name }}"
        resource_group: "{{ resource_group }}"
        address_prefixes_cidr:
            - 10.1.0.0/16
            - 172.100.0.0/16
        dns_servers:
            - 127.0.0.1
            - 127.0.0.2

    - name: Create a subnet
      azure_rm_subnet:
        name: "{{ subnet_name }}"
        virtual_network_name: "{{ vnet_name }}"
        resource_group: "{{ resource_group }}"
        address_prefix_cidr: 10.1.0.0/24

    - name: Create a public IP address
      azure_rm_publicipaddress:
        resource_group: "{{ resource_group }}"
        allocation_method: Dynamic
        name: "{{ publicip_name }}"
        domain_name_label: "{{ publicip_domain }}"

プレイブックを実行する前に、次の注意事項を参照してください。

vars セクションには、ネットワークリソースの作成に使用される値が含まれています。
これらの値は、ご使用の環境に合わせて変更する必要があります。

ansible-playbook を使用してプレイブックを実行します

ansible-playbook vnet_create.yml

サーバーを作成する

このセクションのプレイブックコードでは、HTTPD イメージを使用して 2 つの Azure コンテナーインスタンスを作成し、アプリケーションゲートウェイの Web サーバーとして使用できるようにします。

次のプレイブックを aci_create.yml という名前で保存します。

- hosts: localhost
  vars:
    resource_group: myResourceGroup
    location: eastus
    aci_1_name: myACI1
    aci_2_name: myACI2
  tasks:
    - name: Create a container with httpd image
      azure_rm_containerinstance:
        resource_group: "{{ resource_group }}"
        name: "{{ aci_1_name }}"
        os_type: linux
        ip_address: public
        location: "{{ location }}"
        ports:
          - 80
        containers:
          - name: mycontainer
            image: httpd
            memory: 1.5
            ports:
              - 80

    - name: Create another container with httpd image
      azure_rm_containerinstance:
        resource_group: "{{ resource_group }}"
        name: "{{ aci_2_name }}"
        os_type: linux
        ip_address: public
        location: "{{ location }}"
        ports:
          - 80
        containers:
          - name: mycontainer
            image: httpd
            memory: 1.5
            ports:
              - 80

ansible-playbook を使用してプレイブックを実行します

ansible-playbook aci_create.yml

アプリケーションゲートウェイの作成

このセクションのプレイブックコードでは、myAppGateway という名前のアプリケーションゲートウェイを作成します。

次のプレイブックを appgw_create.yml という名前で保存します。

- hosts: localhost
  connection: local
  vars:
    resource_group: myResourceGroup
    vnet_name: myVNet
    subnet_name: myAGSubnet
    location: eastus
    publicip_name: myAGPublicIPAddress
    appgw_name: myAppGateway
    aci_1_name: myACI1
    aci_2_name: myACI2
  tasks:
    - name: Get info of Subnet
      azure_rm_resource_facts:
        api_version: '2018-08-01'
        resource_group: "{{ resource_group }}"
        provider: network
        resource_type: virtualnetworks
        resource_name: "{{ vnet_name }}"
        subresource:
          - type: subnets
            name: "{{ subnet_name }}"
      register: subnet

    - name: Get info of backend server 1
      azure_rm_resource_facts:
        api_version: '2018-04-01'
        resource_group: "{{ resource_group }}"
        provider: containerinstance
        resource_type: containergroups
        resource_name: "{{ aci_1_name }}"
      register: aci_1_output
    - name: Get info of backend server 2
      azure_rm_resource_facts:
        api_version: '2018-04-01'
        resource_group: "{{ resource_group }}"
        provider: containerinstance
        resource_type: containergroups
        resource_name: "{{ aci_2_name }}"
      register: aci_2_output

    - name: Create instance of Application Gateway
      azure_rm_appgateway:
        resource_group: "{{ resource_group }}"
        name: "{{ appgw_name }}"
        sku:
          name: standard_v2
          tier: standard_v2
          capacity: 2
        gateway_ip_configurations:
          - subnet:
              id: "{{ subnet.response[0].id }}"
            name: appGatewayIP
        frontend_ip_configurations:
          - public_ip_address: "{{ publicip_name }}"
            name: appGatewayFrontendIP
        frontend_ports:
          - port: 80
            name: appGatewayFrontendPort
        backend_address_pools:
          - backend_addresses:
              - ip_address: "{{ aci_1_output.response[0].properties.ipAddress.ip }}"
              - ip_address: "{{ aci_2_output.response[0].properties.ipAddress.ip }}"
            name: appGatewayBackendPool
        backend_http_settings_collection:
          - port: 80
            protocol: http
            cookie_based_affinity: enabled
            name: appGatewayBackendHttpSettings
        http_listeners:
          - frontend_ip_configuration: appGatewayFrontendIP
            frontend_port: appGatewayFrontendPort
            name: appGatewayHttpListener
        request_routing_rules:
          - rule_type: Basic
            backend_address_pool: appGatewayBackendPool
            backend_http_settings: appGatewayBackendHttpSettings
            http_listener: appGatewayHttpListener
            name: rule1

プレイブックを実行する前に、次の注意事項を参照してください。

gateway_ip_configurations ブロックでは appGatewayIP が定義されます。ゲートウェイの IP 構成には、サブネット参照が必要です。
backend_address_pools ブロックでは appGatewayBackendPool が定義されます。アプリケーションゲートウェイには、少なくとも 1 つのバックエンドアドレスプールが必要です。
backend_http_settings_collection ブロックでは appGatewayBackendHttpSettings が定義されます。ここでは、通信にポート 80 と HTTP プロトコルを使用するように指定します。
backend_http_settings_collection ブロックでは appGatewayHttpListener が定義されます。これは、appGatewayBackendPool に関連付けられている既定のリスナーです。
frontend_ip_configurations ブロックでは appGatewayFrontendIP が定義されます。これは、myAGPublicIPAddress を appGatewayHttpListener に割り当てます。
request_routing_rules ブロックでは rule1 が定義されます。これは、appGatewayHttpListener に関連付けられている既定のルーティング規則です。

ansible-playbook を使用してプレイブックを実行します

ansible-playbook appgw_create.yml

アプリケーションゲートウェイの作成には数分かかる場合があります。

アプリケーションゲートウェイをテストする

「リソースグループの作成」セクションで場所を指定します。その値を書き留めておいてください。
「ネットワークリソースを作成する」セクションでドメインを指定します。その値を書き留めておいてください。
テスト URL 用に、次のパターンをこの場所とドメインで置き換えます。http://<domain>.<location>.cloudapp.azure.com
テスト URL にアクセスします。

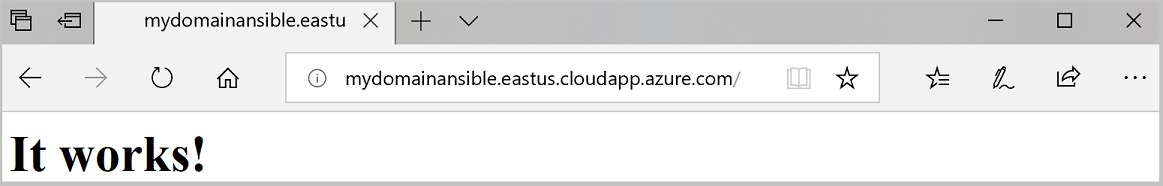

次のページが表示されたら、アプリケーションゲートウェイは期待どおりに動作しています。

リソースをクリーンアップする

delete_rg.yml として次のコードを保存します。

---
- hosts: localhost
  tasks:
    - name: Deleting resource group - "{{ name }}"
      azure_rm_resourcegroup:
        name: "{{ name }}"
        state: absent
      register: rg
    - debug:
        var: rg

ansible-playbook コマンドを使用してプレイブックを実行します。プレースホルダーは、削除するリソースグループの名前に置き換えます。リソースグループ内のすべてのリソースが削除されます。
```
ansible-playbook delete_rg.yml --extra-vars "name=<resource_group>"
```
重要なポイント:
- プレイブックの register 変数と debug セクションにより、コマンドの完了時に結果が表示されます。

az group delete を実行して、リソースグループを削除します。リソースグループ内のすべてのリソースが削除されます。
```
az group delete --name <resource_group>
```
az group show を使用して、リソースグループが削除されたことを確認します。
```
az group show --name <resource_group>
```

Remove-AzResourceGroup を実行して、リソースグループを削除します。リソースグループ内のすべてのリソースが削除されます。
```
Remove-AzResourceGroup -Name <resource_group>
```
Get-AzResourceGroup を使用して、リソースグループが削除されたことを確認します。
```
Get-AzResourceGroup -Name <resource_group>
```
