Azure DevTest Labs のリモートデスクトップゲートウェイを構成して使用する

この記事では、Azure DevTest Labs のゲートウェイを設定、使って、ラボ仮想マシン (VM) への安全なリモートデスクトップアクセスを実現する方法について説明します。ゲートウェイを使用すると、VM のリモートデスクトッププロトコル (RDP) ポートをインターネットに公開しないため、セキュリティが向上します。このリモートデスクトップゲートウェイソリューションでは、トークン認証もサポートされます。

DevTest Labs は、ラボユーザーがその VM を表示したり VM に接続したりするための一元的な場所を提供します。 [接続>ラボ VM の [概要] ページで RDP 経由で接続を選択すると、マシン固有の RDP ファイルが作成され、ユーザーはファイルを開いて VM に接続できます。

リモートデスクトップゲートウェイでは、ラボのユーザーがゲートウェイマシンを介してその VM に接続します。ユーザーはゲートウェイコンピューターに対して直接認証を行い、ドメインに参加しているマシンで会社が指定した資格情報を使用できます。トークン認証により、セキュリティは一層強化されます。

ポートや IP アドレスを公開することなくラボの VM に安全にアクセスする手段としては他にも、ブラウザーから Azure Bastion を使用する方法があります。詳細については、「Azure Bastion を使用して DevTest Labs VM へのブラウザー接続を有効にする」を参照してください。

アーキテクチャ

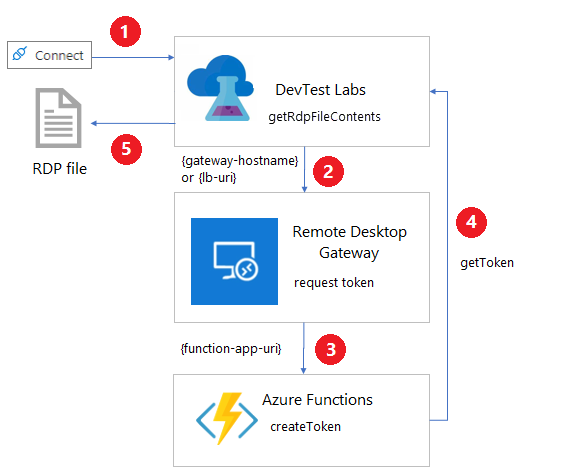

次の図は、リモートデスクトップゲートウェイでトークン認証を利用して、DevTest Labs の VM に接続する方法を示しています。

ラボ VM から Connect>Connect via RDP を選択すると、 getRdpFileContents REST コマンドが呼び出されます。

POST https://management.azure.com/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.DevTestLab/labs/{labName}/virtualmachines/{name}/getRdpFileContents

ラボがゲートウェイで構成されている場合、 getRdpFileContents アクションは認証トークンを要求する https://{gateway-hostname}/api/host/{lab-machine-name}/port/{port-number} を呼び出します。
- {gateway-hostname} (ロードバランサーの場合は {lb-uri}) は、[ラボの設定] ページで指定されたラボのゲートウェイのホスト名です。
- {lab-machine-name} は、接続先の VM の名前です。
- {port-number} は、接続に使用するポートです。通常、このポートは 3389 ですが、ラボ VM で共有 IP アドレスが使用されている場合、ポート番号は異なります。
リモートデスクトップゲートウェイは https://{function-app-uri}/api/host/{lab-machine-name}/port/{port-number} を使用して、Azure Functions 関数アプリの呼び出しを先延ばしします。

注意

要求ヘッダーには、ラボのキーコンテナーから取得された関数キーが自動的に追加されます。関数キーシークレットの名前は、ラボの [ラボの設定] ページで指定されているゲートウェイトークンシークレットです。
Azure 関数は、ゲートウェイマシンにおける証明書ベース認証用トークンを生成して返します。
認証トークンを含む完全な RDP ファイルが getRdpFileContents アクションから返されます。

RDP 接続プログラムが RDP ファイルを開くと、リモートデスクトップゲートウェイがトークンを認証し、接続がラボの VM に転送されます。

注意

すべての RDP 接続プログラムがトークン認証をサポートしているわけではありません。

重要

認証トークンには、Azure 関数によって有効期限が設定されます。ユーザーはトークンの有効期限が切れる前に VM に接続する必要があります。

構成要件

ゲートウェイマシン、Azure Functions、およびネットワークを DevTest Labs RDP アクセスとトークン認証と連携させるには、いくつかの構成要件があります。

ゲートウェイマシンの要件

ゲートウェイマシンに必要な構成は次のとおりです。

HTTPS トラフィックを処理するための TLS/SSL 証明書。証明書は、ゲートウェイファームのロードバランサーまたはゲートウェイマシン (マシンが 1 台しかない場合) の完全修飾ドメイン名 (FQDN) と一致する必要があります。ワイルドカード TLS/SSL 証明書が機能しません。
署名証明書。署名証明書は、Create-SigningCertificate.ps1 PowerShell スクリプトを使用して作成できます。
トークン認証をサポートするプラグ可能な認証モジュール。たとえば、System Center Virtual Machine Manager (VMM) のイメージに付属している RDGatewayFedAuth.msi があります。
https://{gateway-hostname}/api/host/{lab-machine-name}/port/{port-number} への要求を処理する機能。

インターネットインフォメーションサービス (IIS) のアプリケーションルーティング要求モジュールを使用して、https://{gateway-hostname}/api/host/{lab-machine-name}/port/{port-number}要求を関数アプリにリダイレクトできます。

Azure Functions の要件

Azure Functions 関数アプリは https://{function-app-uri}/app/host/{lab-machine-name}/port/{port-number} 形式の要求を処理し、ゲートウェイマシンの署名証明書に基づいて認証トークンを作成して返します。 {function-app-uri} は、関数にアクセスするために使用する URI です。

ラボのキーコンテナーから取得された関数キーを、要求ヘッダーで渡す必要があります。

関数のサンプルについては、CreateToken.cs を参照してください。

ネットワークの要件

ゲートウェイマシンの TLS/SSL 証明書に関連付けられている FQDN の DNS は、ゲートウェイマシンに、またはゲートウェイマシンファームのロードバランサーにトラフィックを送信する必要があります。
ラボの VM でプライベート IP を使用する場合は、ゲートウェイマシンからラボマシンへのネットワークパスが存在しなければなりません。 2 台のマシンが同じ仮想ネットワークを共有するか、ピアリングされた仮想ネットワークを使用する必要があります。

リモートデスクトップゲートウェイを作成する

DevTest Labs のトークン認証とリモートデスクトップゲートウェイリソースのセットアップに利用できる Azure Resource Manager (ARM) テンプレートが、Azure DevTest Labs GitHub リポジトリで提供されています。ゲートウェイマシンの作成、ラボの設定、関数アプリのテンプレートがあります。

注意

サンプルテンプレートの使用は、リモートデスクトップゲートウェイのライセンス条項との契約を示します。

リモートデスクトップゲートウェイファームのサンプルをセットアップするには、これらの手順に従います。

署名証明書を作成します。

Create-SigningCertificate.ps1 を実行します。後で使用する新しい証明書の拇印、パスワード、Base64 エンコードを記録します。
TLS/SSL 証明書を取得します。 TLS/SSL 証明書に関連付けられている FQDN は、制御するドメイン用である必要があります。
TLS/SSL 証明書のパスワード、拇印、Base64 エンコーディングを後で使用するために記録します。
- 拇印を取得するには、次の PowerShell コマンドを使用します。
```
$cer = New-Object System.Security.Cryptography.X509Certificates.X509Certificate;
$cer.Import('path-to-certificate');
$hash = $cer.GetCertHashString()
```
- Base64 エンコードを取得するには、次の PowerShell コマンドを使用します。
```
[System.Convert]::ToBase64String([System.IO.File]::ReadAllBytes('path-to-certificate'))
```
https://github.com/Azure/azure-devtestlab/tree/master/samples/DevTestLabs/GatewaySample/arm/gateway からすべてのファイルをダウンロードします。すべてのファイルと RDGatewayFedAuth.msi をストレージアカウントの BLOB コンテナーにコピーします。

https://github.com/Azure/azure-devtestlab/tree/master/samples/DevTestLabs/GatewaySample/arm/gatewayからazuredeploy.json を開き、次のパラメーターを入力します。

パラメーター	必須ですか？	説明
`adminUsername`	必須	ゲートウェイマシンの管理者ユーザー名。
`adminPassword`	必須	ゲートウェイマシンの管理者アカウントのパスワード。
`instanceCount`		作成するゲートウェイマシンの数。
`alwaysOn`		作成された Azure Functions アプリをオンのままにするかどうか。アプリをオンにしたままにすると、ユーザーがラボ VM に初めて接続しようとしたときに遅延が回避されますが、コストに影響します。
`tokenLifetime`		作成されたトークンが有効な時間 (HH:MM:SS 形式)。
`sslCertificate`	必須	ゲートウェイマシン用の TLS/SSL 証明書の Base64 エンコード。
`sslCertificatePassword`	必須	ゲートウェイマシン用の TLS/SSL 証明書のパスワード。
`sslCertificateThumbprint`	必須	署名証明書のローカル証明書ストアにある識別用の証明書の拇印。
`signCertificate`	必須	ゲートウェイマシン用の署名証明書の Base64 エンコード。
`signCertificatePassword`	必須	ゲートウェイマシン用の署名証明書のパスワード。
`signCertificateThumbprint`	必須	署名証明書のローカル証明書ストアにある識別用の証明書の拇印。
`_artifactsLocation`	必須	このテンプレートに必要な成果物の検索先の URI。この値は、相対パスではなく、完全修飾 URI でなければなりません。成果物には、トークン認証をサポートする他のテンプレート、PowerShell スクリプト、リモートデスクトップゲートウェイプラグ可能な認証モジュール ( RDGatewayFedAuth.msiという名前が必要) が含まれます。
`_artifactsLocationSasToken`	必須	成果物にアクセスするためのShared Access Signature (SAS) トークン (`_artifactsLocation` が Azure ストレージアカウントである場合)。

次の Azure CLI コマンドを実行して azuredeploy.json をデプロイします。
```
az deployment group create --resource-group {resource-group} --template-file azuredeploy.json --parameters @azuredeploy.parameters.json -–parameters _artifactsLocation="{storage-account-endpoint}/{container-name}" -–parameters _artifactsLocationSasToken = "?{sas-token}"
```
- {storage-account-endpoint} を実行して az storage account show --name {storage-account-name} --query primaryEndpoints.blob を取得します。
- {sas-token} を実行して az storage container generate-sas --name {container-name} --account-name {storage-account-name} --https-only –permissions drlw –expiry {utc-expiration-date} を取得します。
  - {storage-account-name} は、アップロードしたファイルを保持するストレージアカウントの名前です。
  - {container-name} は、アップロードしたファイルを保持する {storage-account-name} 内のコンテナーです。
  - {utc-expiration-date} は、SAS トークンが期限切れになり、ストレージアカウントへのアクセスに使えなくなる日付を UTC で表したものです。
テンプレートのデプロイ出力から gatewayFQDN と gatewayIP の値を記録します。また、新しく作成された関数のキーの値も保存します。この値は、関数アプリの [ アプリ設定] タブで確認できます。
TLS/SSL 証明書の FQDN が gatewayIP の IP アドレスを指すように DNS を構成します。

リモートデスクトップゲートウェイファームを作成し、DNS を更新したら、ゲートウェイを使用するように DevTest Labs を構成します。

トークン認証を使用するようにラボを構成する

ラボの設定を更新する前に、認証トークン関数のキーをラボのキーコンテナーに格納します。関数キーの値は、Azure portal の関数の [関数キー] ページで取得できます。ラボのキーコンテナーの ID を見つけるには、次の Azure CLI コマンドを実行します。

az resource show --name {lab-name} --resource-type 'Microsoft.DevTestLab/labs' --resource-group {lab-resource-group-name} --query properties.vaultName

キーコンテナーにシークレットを保存する方法については、「 Key Vault にシークレットを追加する」を参照してください。シークレット名は後で使用するので記録しておいてください。この値は関数キー自体ではなく、関数キーを保持するキーコンテナーのシークレットの名前です。

ゲートウェイコンピューターまたはマシンでトークン認証を使用するようにラボの ゲートウェイホスト名 とゲートウェイ トークンシークレット を構成するには、次の手順を実行します。

ラボの [概要 ] ページの左側のウィンドウで、[ 構成とポリシー] を選択します。
[ 構成とポリシー ] ページの左側のウィンドウの [設定] セクションで、[ ラボの設定] を選択します。

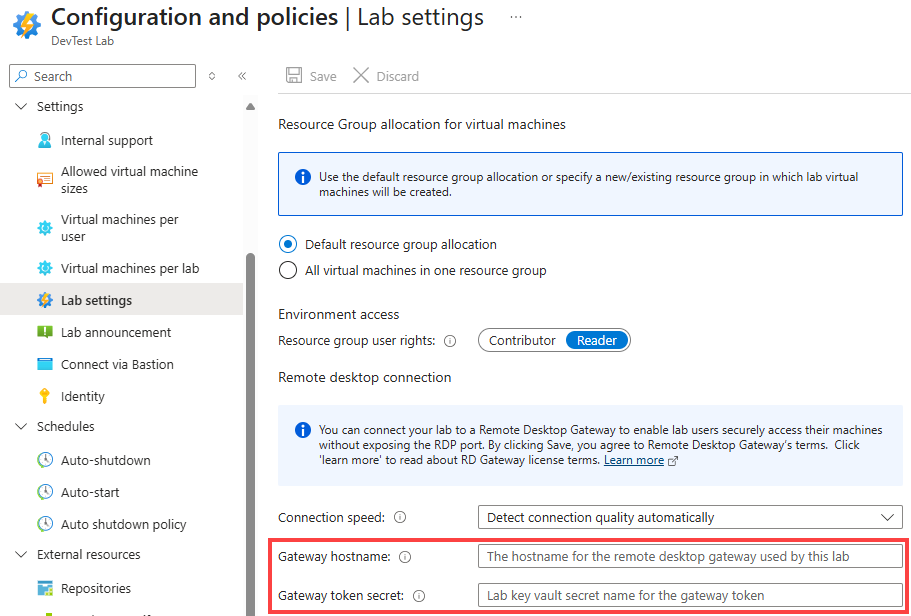

[ リモートデスクトップ接続 ] セクションで、次の操作を行います。
- [ ゲートウェイのホスト名 ] ボックスに、リモートデスクトップサービスのゲートウェイコンピューターまたはファームの FQDN または IP アドレスを入力します。この値は、ゲートウェイマシンで使用されている TLS/SSL 証明書の FQDN と一致する必要があります。
- [ ゲートウェイトークンシークレット ] ボックスに、前に記録したシークレット名を入力します。この値は関数キー自体ではなく、関数キーを保持するキーコンテナーのシークレットの名前です。
[保存] を選択します。

注意

[保存] を選択すると、リモートデスクトップゲートウェイのライセンス条項に同意します。

ゲートウェイとラボの両方を構成した後、ラボユーザーが [接続 ] を選択したときに作成された RDP 接続ファイルには、ゲートウェイに接続してトークン認証を使用するために必要な情報が含まれます。

ラボの構成を自動化する

PowerShell: Set-DevTestLabGateway.ps1 は、 ゲートウェイホスト名 と ゲートウェイトークンシークレット 設定を自動的に構成するサンプル PowerShell スクリプトです。
ARM: Azure DevTest Labs GitHub リポジトリのゲートウェイサンプル ARM テンプレートを使って、[ゲートウェイホスト名] と [ゲートウェイトークンシークレット] が設定されたラボを作成するか更新します。

ネットワークセキュリティグループを構成する

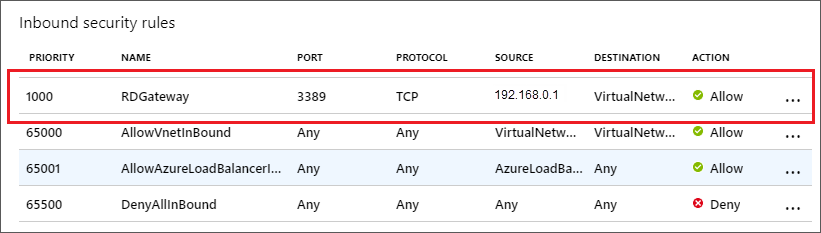

ラボをさらにセキュリティで保護するには、「ネットワークセキュリティグループの作成、変更、または削除」の説明に従って、ラボ VM が使用する仮想ネットワークにネットワークセキュリティグループ (NSG) を追加します。たとえば、最初にゲートウェイを通過してラボの VMに到達するトラフィックのみを NSG で許可することが考えられます。ゲートウェイマシンまたはゲートウェイファームのロードバランサーの IP アドレスが、このルールのソースになります。

次のステップ

リモートデスクトップ環境を展開する
