Azure Disk Encryption を使用する論理ボリューム管理デバイスのサイズを変更する方法

[アーティクル]
04/17/2023

適用対象: ✔️ Linux VM ✔️ フレキシブルスケールセット

この記事では、Azure Disk Encryption を使用するデータディスクのサイズを変更する方法について説明します。ディスクサイズを変更するには、Linux で論理ボリューム管理 (LVM) を使用します。この手順は複数のシナリオに適用されます。

このサイズ変更プロセスは次の環境で使用できます。

Linux ディストリビューション:
- Red Hat Enterprise Linux (RHEL) 7 以降
- Ubuntu 18.04 以降
- SUSE 12 以降
Azure Disk Encryption のバージョン:
- シングルパス拡張機能
- デュアルパス拡張機能

前提条件

この記事では、以下のことを前提としています。

既存の LVM 構成。詳細については、Linux VM における LVM の構成に関する記事をご覧ください。
既に Azure Disk Encryption によって暗号化されているディスク。詳細については、「暗号化されたデバイスで LVM と RAID を構成する」をご覧ください。
Linux と LVM の使用経験。
Azure 上のデータディスクの /dev/disk/scsi1/ パスの使用経験。詳細については、Linux VM デバイス名の問題のトラブルシューティングに関する記事をご覧ください。

シナリオ

この記事の手順は、次のシナリオに適用されます。

従来の LVM 構成および LVM-on-crypt 構成
従来の LVM 暗号化
LVM-on-crypt

従来の LVM 構成および LVM-on-crypt 構成

従来の LVM 構成および LVM-on-crypt 構成では、ボリュームグループ (VG) に使用可能な領域がある場合に、論理ボリューム (LV) が拡張されます。

従来の LVM 暗号化

従来の LVM 暗号化では、LV が暗号化されます。ディスク全体は暗号化されません。

従来の LVM 暗号化を使用すると、次のことができます。

新しい物理ボリューム (PV) を追加するときに LV を拡張する。
既存の PV のサイズを変更するときに LV を拡張する。

LVM-on-crypt

ディスク暗号化のために推奨される方法は、LVM-on-crypt です。この方法の場合、LV だけでなくディスク全体が暗号化されます。

LVM-on-crypt を使用すると、次のことができます。

新しい PV を追加するときに LV を拡張する。
既存の PV のサイズを変更するときに LV を拡張する。

Note

従来の LVM 暗号化と LVM-on-crypt を同じ VM 上で混在させることはお勧めしません。

以下のセクションでは、LVM と LVM-on-crypt の使用方法の例を紹介します。これらの例では、ディスク、PV、VG、LV、ファイルシステム、汎用一意識別子 (UUID)、マウントポイントには既存の値を使用します。これらの値は、ご利用の環境に合わせて独自の値に置き換えてください。

VG に使用可能な領域がある場合に LV を拡張する

LV のサイズを変更する従来の方法は、VG に使用可能な領域がある場合に LV を拡張することです。この方法は、暗号化されていないディスク、従来の LVM 暗号化ボリューム、および LVM-on-crypt 構成に使用できます。

サイズを増やすファイルシステムの現在のサイズを確認します。
```
df -h /mountpoint
```

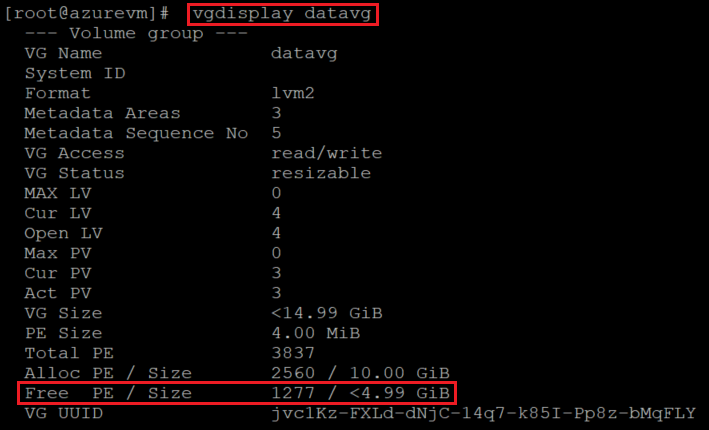

LV を増やすための十分な領域が VG にあることを確認します。
```
sudo vgs
```
vgdisplay を使用することもできます。
```
sudo vgdisplay vgname
```

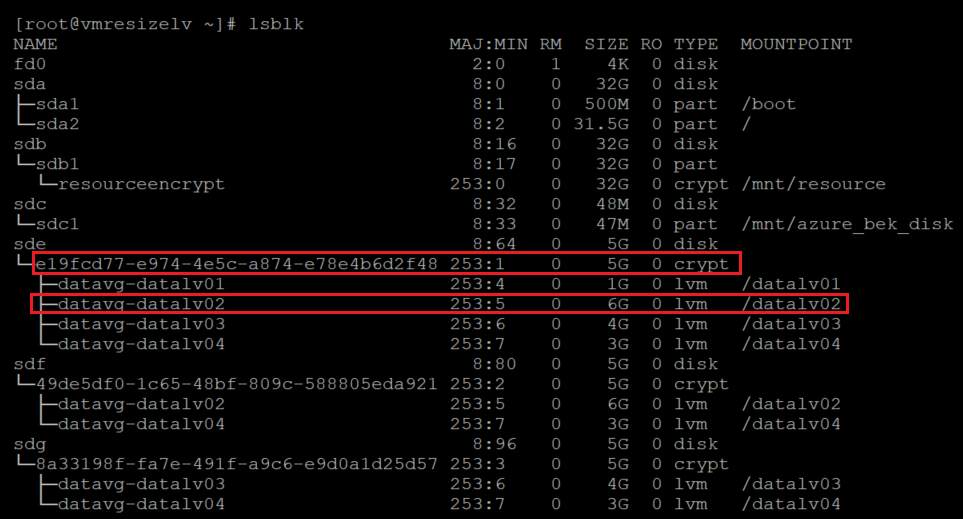

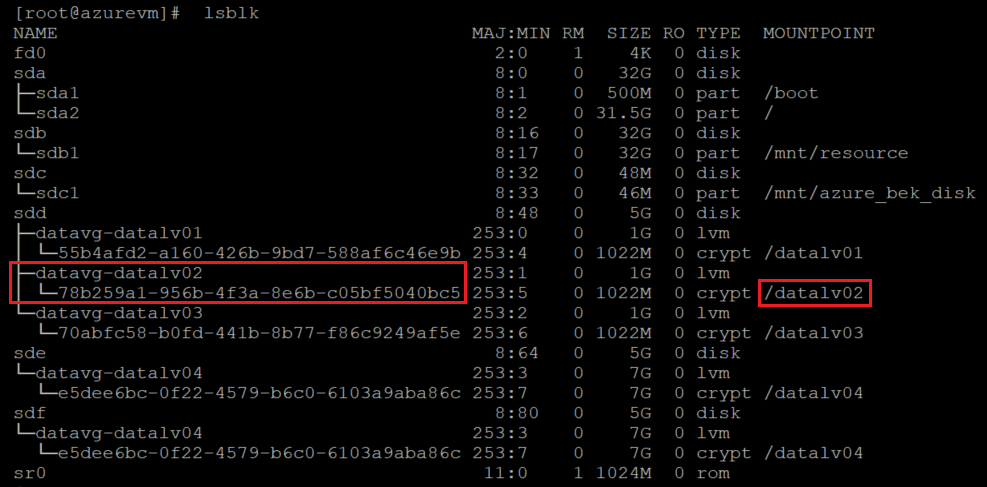

サイズ変更の必要がある LV を特定します。
```
sudo lsblk
```
LVM-on-crypt の場合、この出力は暗号化されたレイヤーがディスクレベルであることを示しています。

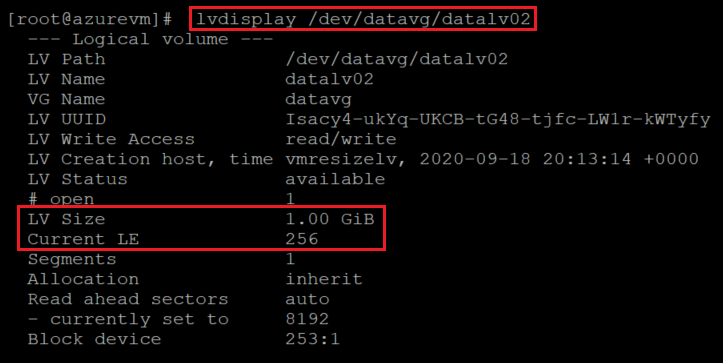

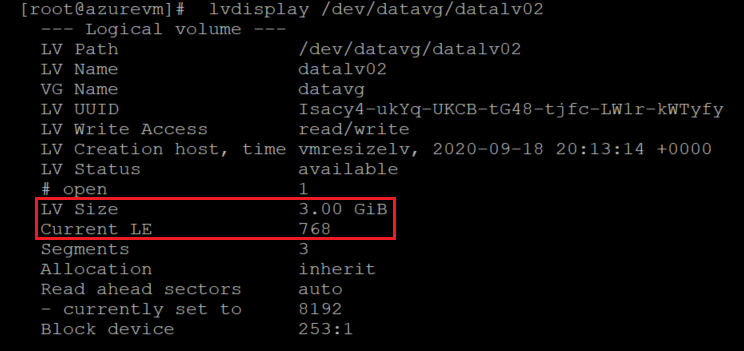

LV のサイズを確認します。
```
sudo lvdisplay lvname
```

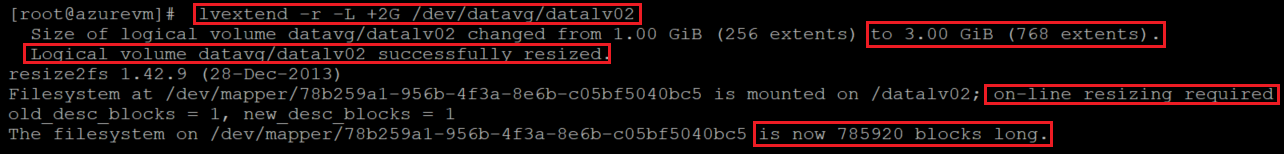

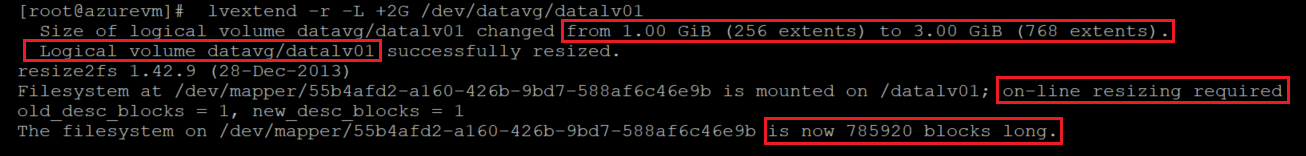

ファイルシステムのサイズをオンラインで変更するために、-r を使用して LV のサイズを増やします。
```
sudo lvextend -r -L +2G /dev/vgname/lvname
```
LV とファイルシステムの新しいサイズを確認します。
```
df -h /mountpoint
```
このサイズの出力は、LV とファイルシステムのサイズが正常に変更されたことを示しています。

LV レベルで変更を確認するには、LV の情報をもう一度確認します。

sudo lvdisplay lvname

新しいサイズを確認するコードを示すスクリーンショット。サイズが強調表示されています。

新しい PV を追加することで従来の LVM ボリュームを拡張する

新しいディスクを追加して VG のサイズを増やす必要がある場合は、新しい PV を追加することで従来の LVM ボリュームを拡張します。

サイズを増やすファイルシステムの現在のサイズを確認します。
```
df -h /mountpoint
```
現在の PV 構成を確認します。
```

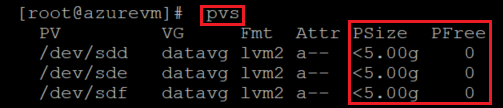

sudo pvs
```
現在の VG の情報を確認します。
```
sudo vgs
```

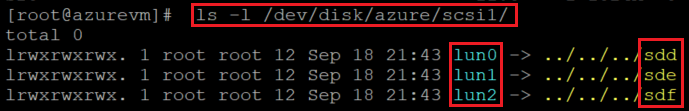

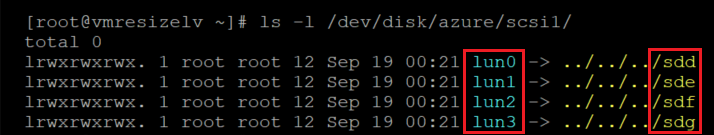

現在のディスクリストを確認します。 /dev/disk/azure/scsi1/ のデバイスを確認することで、データディスクを特定します。
```
sudo ls -l /dev/disk/azure/scsi1/
```

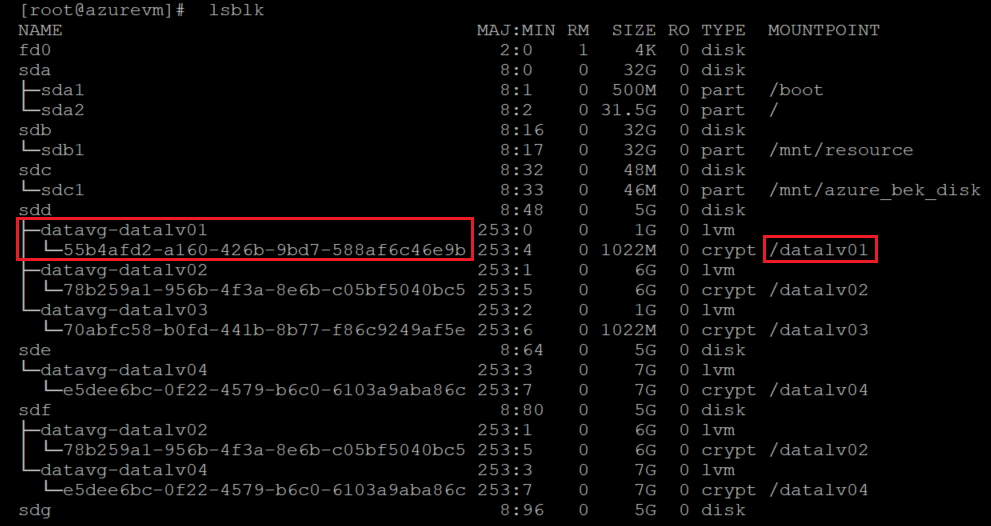

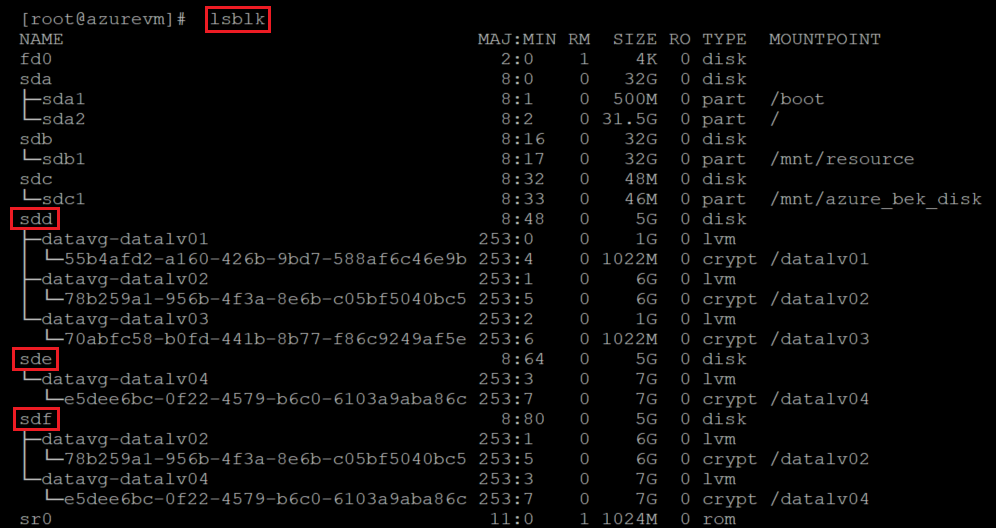

lsblk の出力を確認します。
```
sudo lsbk
```
Linux VM へのデータディスクのアタッチに関する記事の手順に従って、新しいディスクを VM にアタッチします。

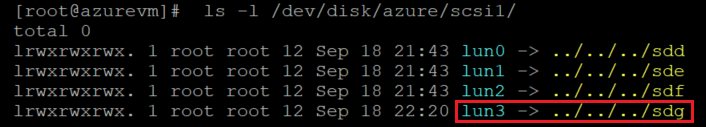

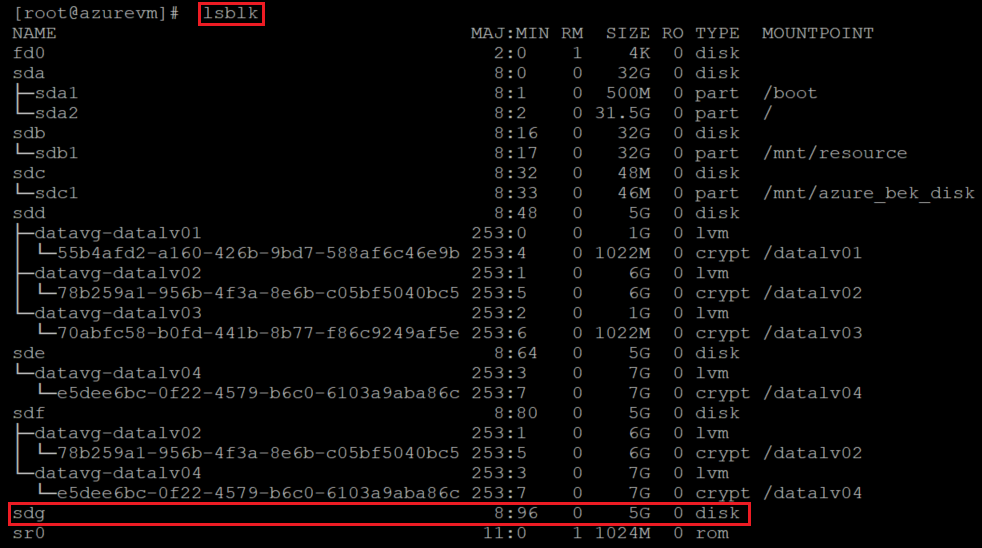

ディスクリストを確認し、新しいディスクに注目します。
```
sudo ls -l /dev/disk/azure/scsi1/
```
```
sudo lsblk
```
新しいデータディスクの上に新しい PV を作成します。
```
sudo pvcreate /dev/newdisk
```
この方法では、ディスク全体がパーティションなしの PV として使用されます。代わりに、fdisk を使用してパーティションを作成し、そのパーティションを pvcreate に使用することもできます。

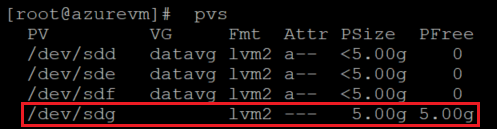

PV が PV リストに追加されたことを確認します。
```
sudo pvs
```
新しい PV を VG に追加することで、VG を拡張します。
```
sudo vgextend vgname /dev/newdisk
```
新しい VG のサイズを確認します。
```
sudo vgs
```
lsblk を使用して、サイズ変更が必要な LV を特定します。
```
sudo lsblk
```
ファイルシステムのサイズをオンラインで増やすために、-r を使用して LV のサイズを拡張します。
```
sudo lvextend -r -L +2G /dev/vgname/lvname
```
LV とファイルシステムの新しいサイズを確認します。
```
df -h /mountpoint
```
重要

Azure Data Encryption を従来の LVM 構成で使用すると、暗号化されたレイヤーはディスクレベルではなく LV レベルで作成されます。

この時点で、暗号化されたレイヤーは新しいディスクに展開されます。実際のデータディスクにはプラットフォームレベルでの暗号化設定はないため、暗号化の状態は更新されません。

このような理由で、LVM-on-crypt が推奨される方法となっています。

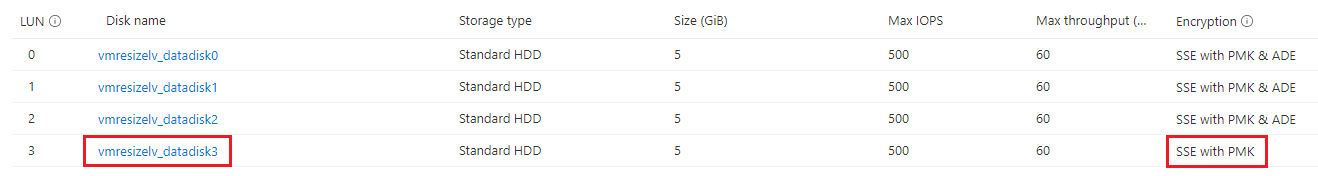

ポータルで暗号化の情報を確認します。

ディスクの暗号化設定を更新するには、新しい LV を追加し、VM 上で拡張機能を有効にします。
新しい LV を追加し、そこにファイルシステムを作成して、それを /etc/fstab に追加します。
暗号化拡張機能を再度設定します。今回は、新しいデータディスクにプラットフォームレベルで暗号化設定をスタンプします。 CLI の例を次に示します。
```
az vm encryption enable -g ${RGNAME} --name ${VMNAME} --disk-encryption-keyvault "<your-unique-keyvault-name>"
```

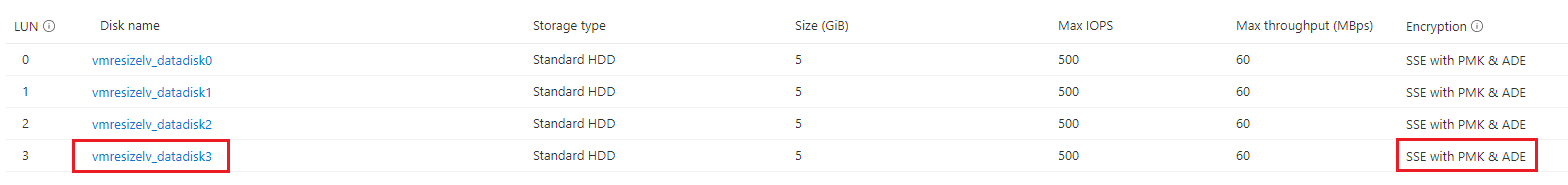

ポータルで暗号化の情報を確認します。

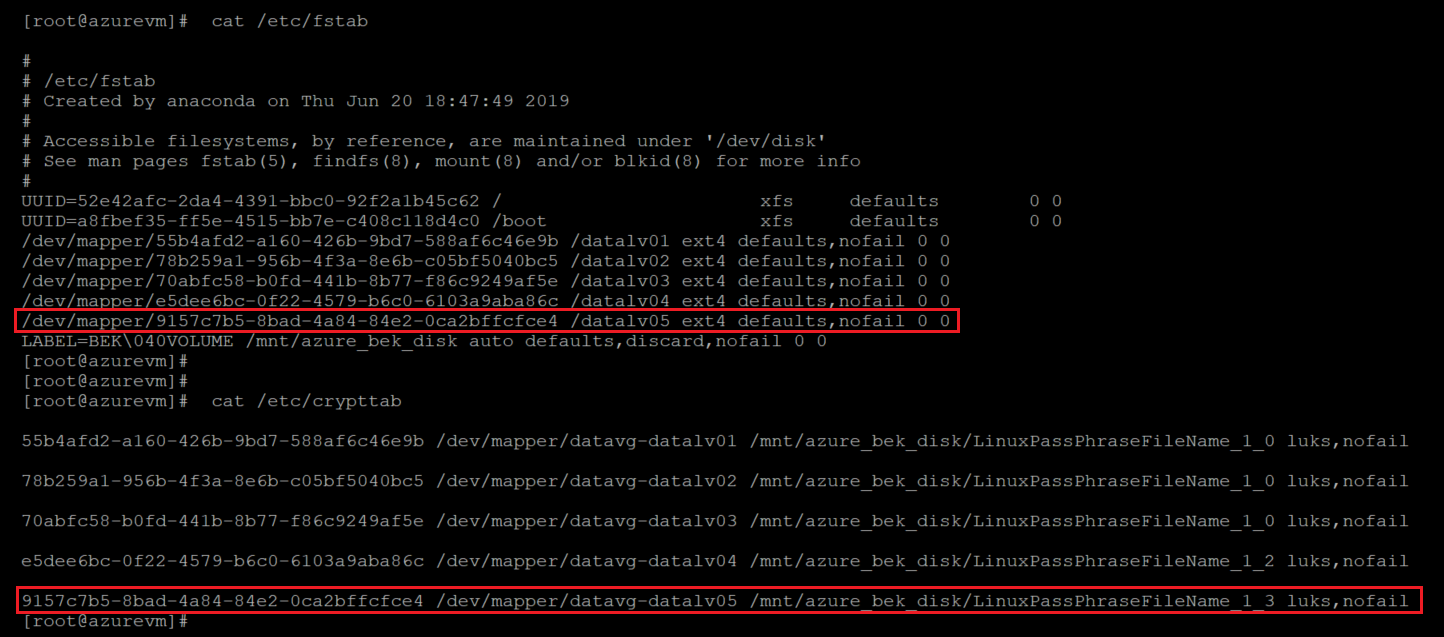

暗号化設定が更新されたら、新しい LV を削除できます。エントリを作成した /etc/fstab と /etc/crypttab からも削除してください。

新しい論理ボリュームを削除するコードを示すスクリーンショット。削除された F S tab と crypt tab が強調表示されています。

クリーンアップを完了するには、次の手順に従います。

LV のマウントを解除します。
```
sudo umount /mountpoint
```
ボリュームの暗号化されたレイヤーを閉じます。
```
sudo cryptsetup luksClose /dev/vgname/lvname
```
LV を削除します。
```
sudo lvremove /dev/vgname/lvname
```

既存の PV のサイズを変更して従来の LVM ボリュームを拡張する

シナリオによっては、制限の内容により、既存のディスクのサイズを変更しなければならない場合があります。その方法は次のとおりです。

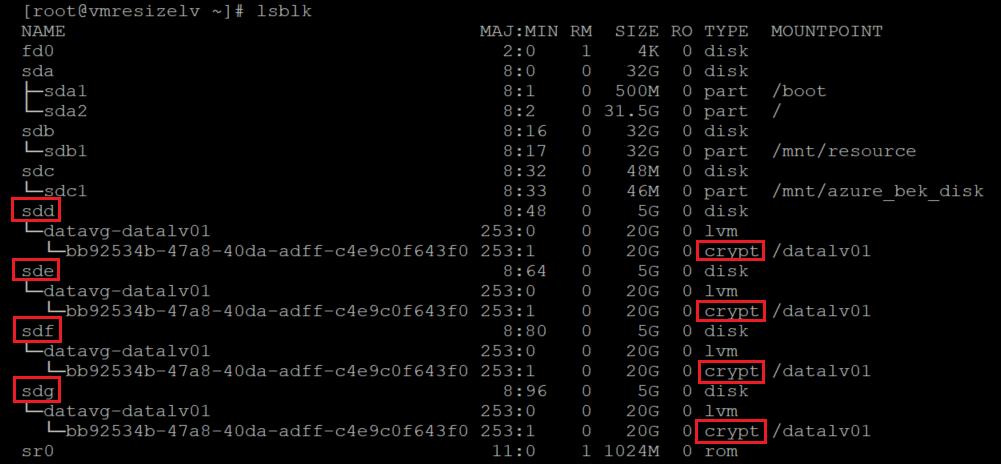

使用する暗号化されたディスクを特定します。
```
sudo ls -l /dev/disk/azure/scsi1/
```
```
sudo lsblk -fs
```

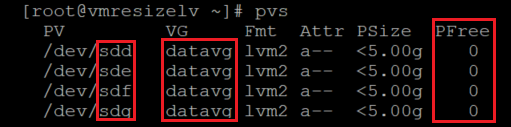

PV の情報を確認します。
```
sudo pvs
```
画像内の結果は、すべての PV の全領域が現在使用されていることを示しています。

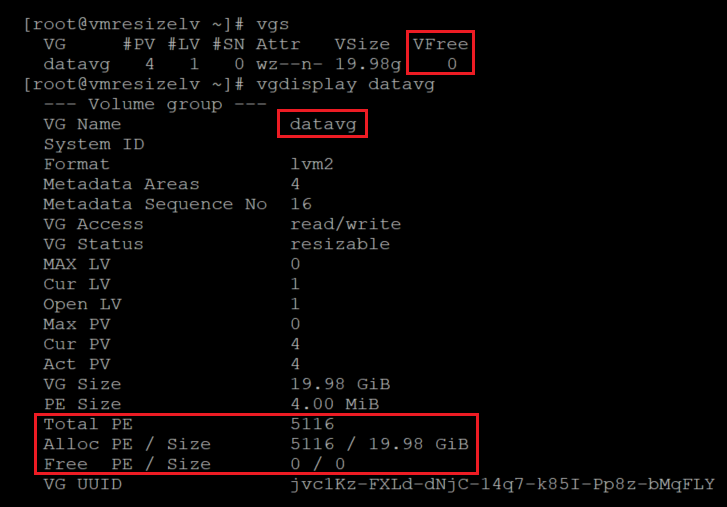

VG の情報を確認します。
```
sudo vgs
sudo vgdisplay -v vgname
```
ディスクサイズを確認します。 fdisk または lsblk を使用して、ドライブのサイズを一覧表示できます。
```
for disk in `sudo ls -l /dev/disk/azure/scsi1/* | awk -F/ '{print $NF}'` ; do echo "sudo fdisk -l /dev/${disk} | grep ^Disk "; done | bash

sudo lsblk -o "NAME,SIZE"
```

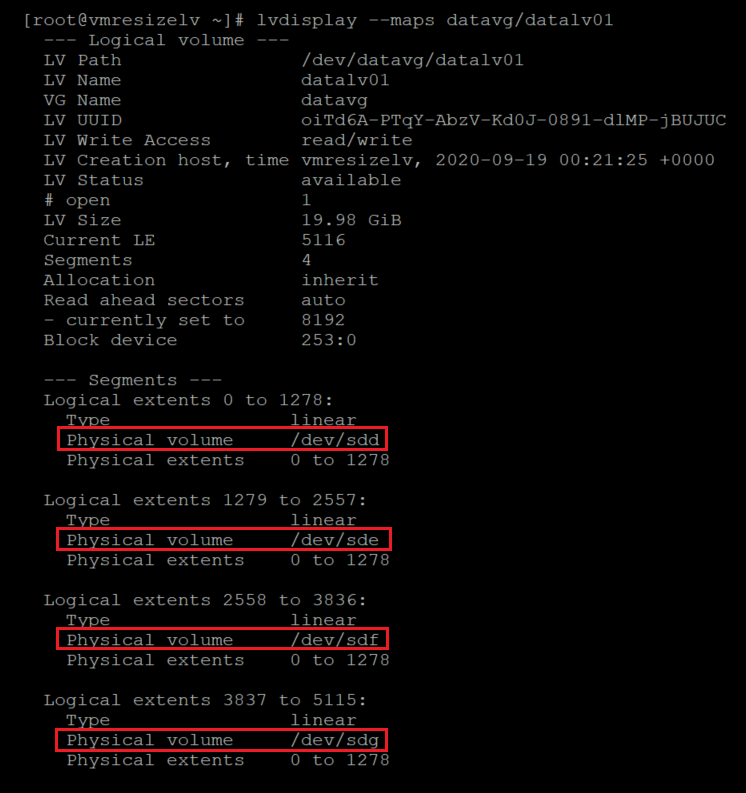

ここでは、どの PV がどの LV に関連付けられているかを、lsblk -fs を使用して特定しました。 lvdisplay を実行することで、関連付けを特定できます。
```
sudo lvdisplay --maps VG/LV
sudo lvdisplay --maps datavg/datalv1
```
この場合、4 つのデータドライブはすべて、同じ VG と 1 つの LV に含まれています。実際の構成は異なる場合があります。
現在のファイルシステムの使用率を確認します。
```
df -h /datalvm*
```
「Azure マネージドディスクの拡張」の手順に従って、データディスクのサイズを変更します。ポータル、CLI、または PowerShell を使用できます。

重要

VM の実行中に仮想ディスクのサイズを変更することはできません。この手順では、お使いの VM の割り当ては解除してください。

VM を起動してから、fdisk を使用して新しいサイズを確認します。

for disk in `sudo ls -l /dev/disk/azure/scsi1/* | awk -F/ '{print $NF}'` ; do echo "sudo fdisk -l /dev/${disk} | grep ^Disk "; done | bash

sudo lsblk -o "NAME,SIZE"

ディスクサイズを確認するコードを示すスクリーンショット。結果が強調表示されています。

この場合、/dev/sdd は 5 G から 20 G にサイズ変更されました。

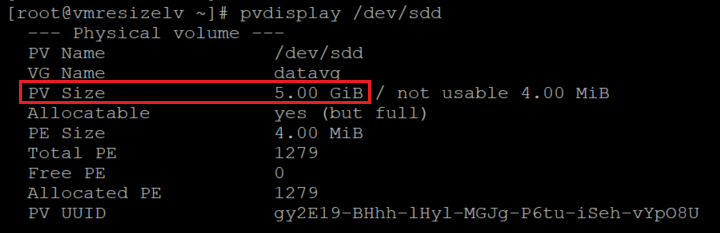

現在の PV のサイズを確認します。
```
sudo pvdisplay /dev/resizeddisk
```
ディスクのサイズが変更された場合でも、PV は以前のサイズのままとなります。
PV のサイズを変更します。
```
sudo pvresize /dev/resizeddisk
```

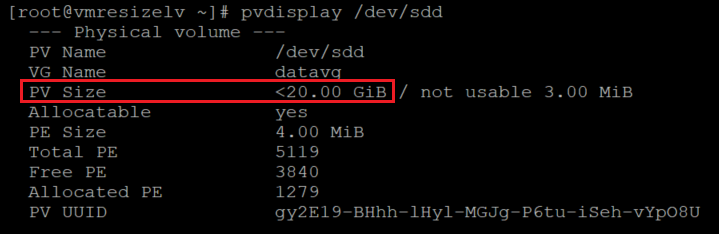

PV のサイズを確認します。
```
sudo pvdisplay /dev/resizeddisk
```
サイズを変更するディスクのすべてに同じ手順を適用します。

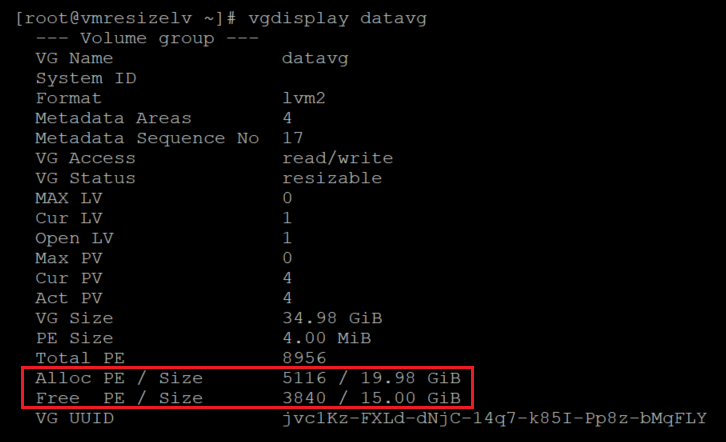

VG の情報を確認します。
```
sudo vgdisplay vgname
```
これで、LV に割り当てるのに十分な領域が VG に確保されました。

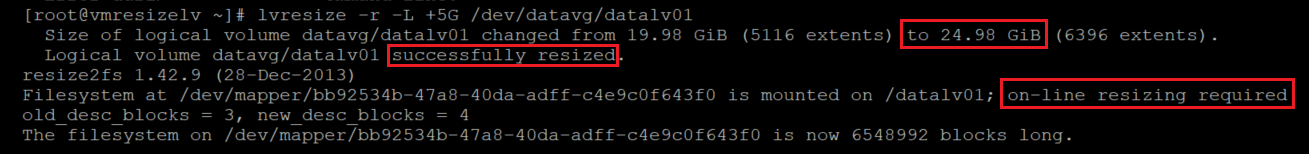

LV のサイズを変更します。

sudo lvresize -r -L +5G vgname/lvname
sudo lvresize -r -l +100%FREE /dev/datavg/datalv01

L V のサイズを変更するコードを示すスクリーンショット。結果が強調表示されています。

ファイルシステムのサイズを確認します。
```
df -h /datalvm2
```

新しい PV を追加することで LVM-on-crypt ボリュームを拡張する

新しい PV を追加することで LVM-on-crypt ボリュームを拡張することもできます。この方法は、「暗号化されたデバイスで LVM と RAID を構成する」の手順に厳密に従っています。新しいディスクを追加し、それを LVM-on-crypt 構成で設定する方法について説明しているセクションをご覧ください。

この方法を使用して、既存の LV に領域を追加できます。また、新しい VG または LV を作成することもできます。

使用する VG の現在のサイズを確認します。
```
sudo vgdisplay vgname
```

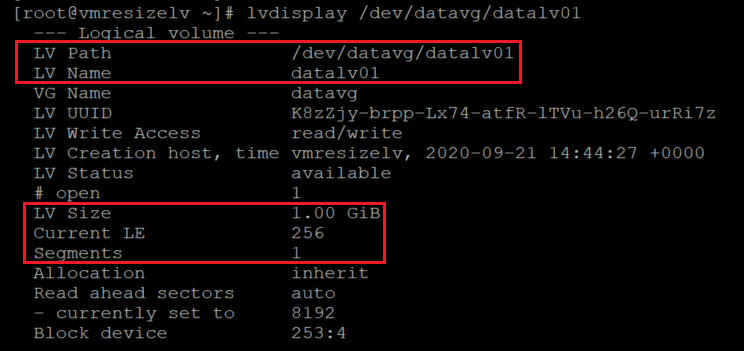

展開するファイルシステムと LV のサイズを確認します。
```
sudo lvdisplay /dev/vgname/lvname
```
```
df -h mountpoint
```
新しいデータディスクを VM に追加し、それを特定します。

新しいディスクを追加する前に、ディスクを確認します。
```
sudo fdisk -l | egrep ^"Disk /"
```
新しいディスクを追加する前にディスクを確認する別の方法は次のとおりです。
```
sudo lsblk
```
新しいディスクを追加する際は、PowerShell、Azure CLI、または Azure portal を使用できます。詳細については、Linux VM へのデータディスクのアタッチに関する記事をご覧ください。

カーネル名のスキームは、新しく追加されたデバイスに適用されます。通常、新しいドライブには、使用可能な次の文字が割り当てられます。この場合、追加されたディスクは sdd です。

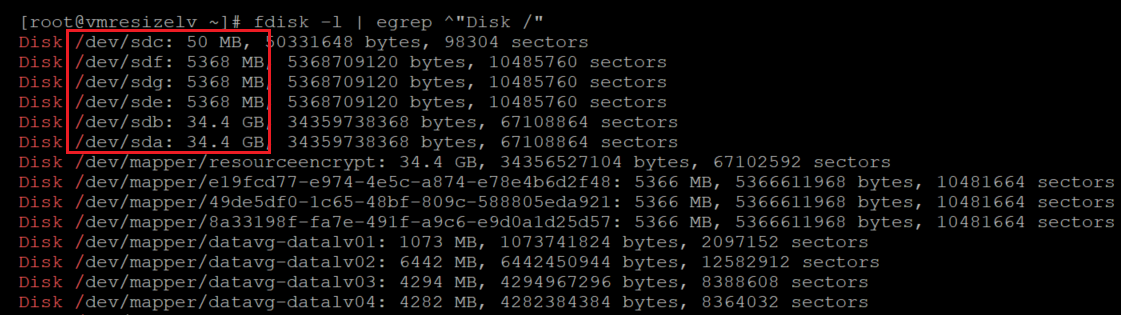

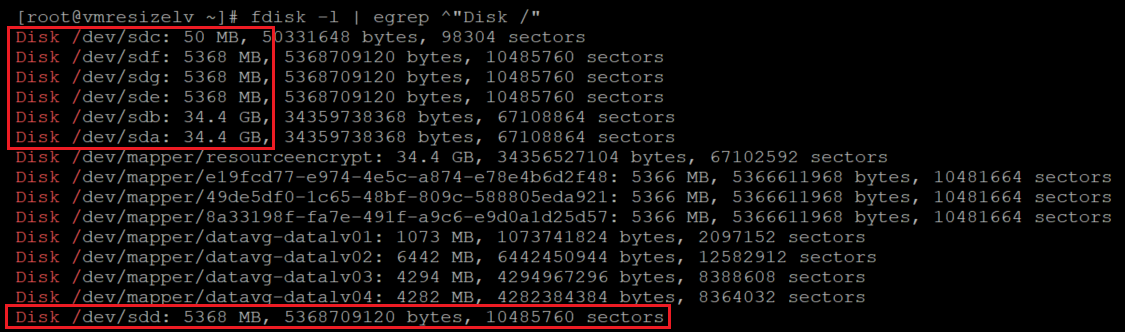

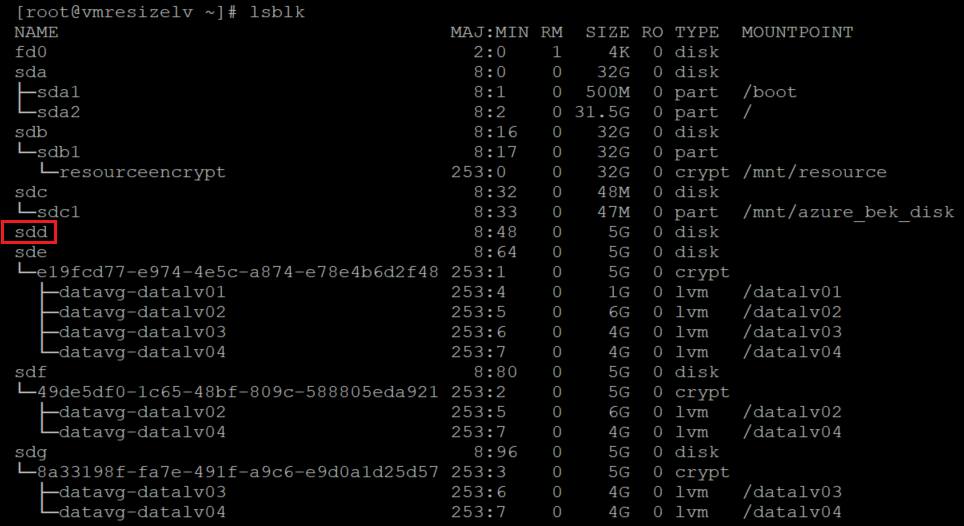

ディスクを調べて、新しいディスクが追加されていることを確認します。
```
sudo fdisk -l | egrep ^"Disk /"
```
```
sudo lsblk
```

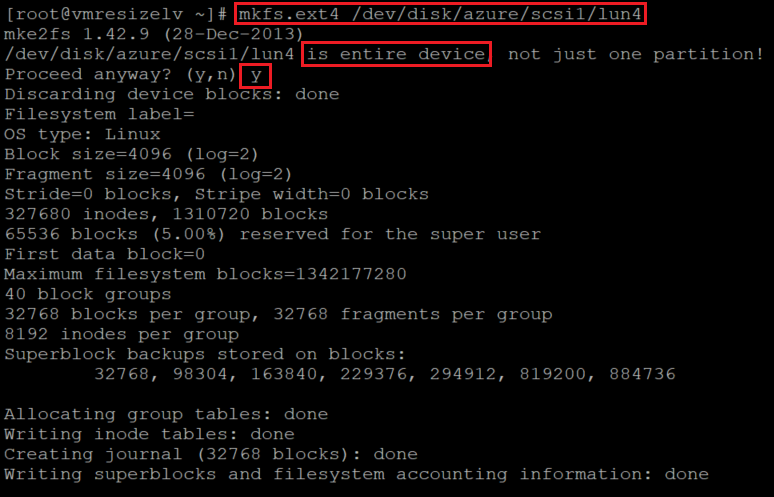

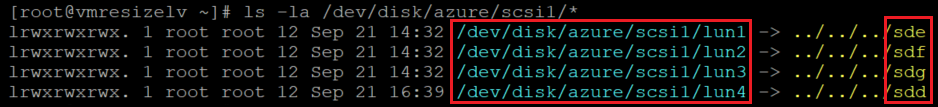

最近追加されたディスクの上にファイルシステムを作成します。そのディスクを、/dev/disk/azure/scsi1/ のリンクされたデバイスと一致させます。
```
sudo ls -la /dev/disk/azure/scsi1/
```
```
sudo mkfs.ext4 /dev/disk/azure/scsi1/${disk}
```
新しく追加されたディスク用の一時マウントポイントを作成します。
```
newmount=/data4
sudo mkdir ${newmount}
```

最近作成されたファイルシステムを /etc/fstab に追加します。

sudo blkid /dev/disk/azure/scsi1/lun4| awk -F\" '{print "UUID="$2" '${newmount}' "$4" defaults,nofail 0 0"}' >> /etc/fstab

新しく作成したファイルシステムをマウントします。
```
sudo mount -a
```

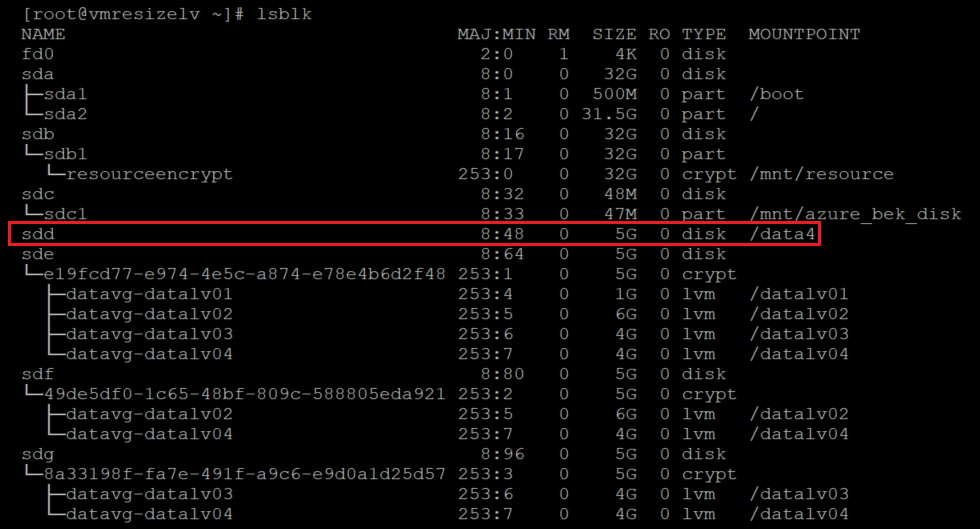

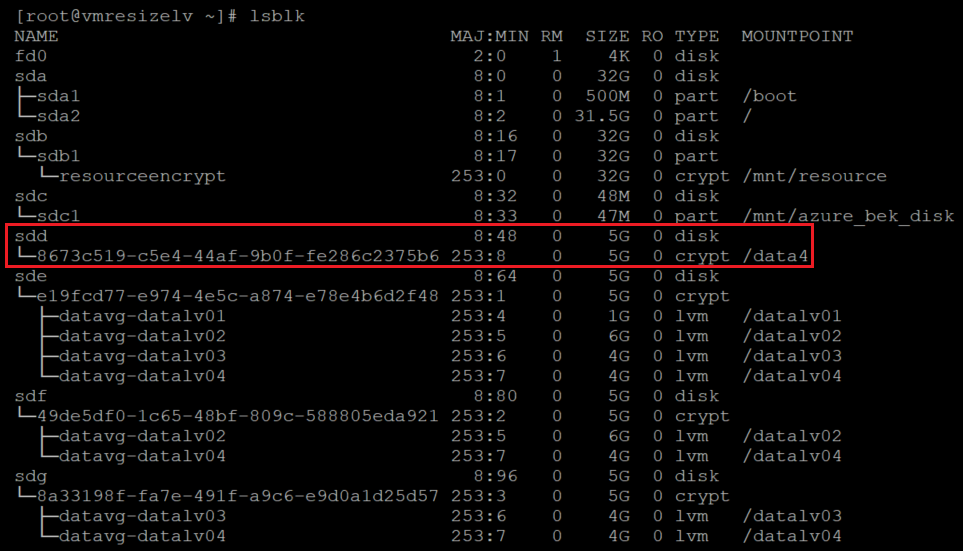

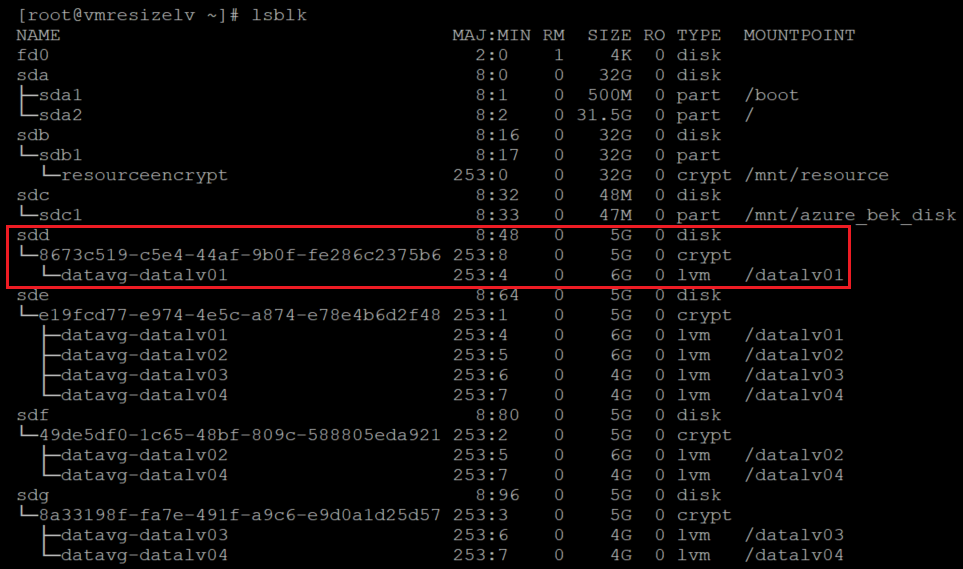

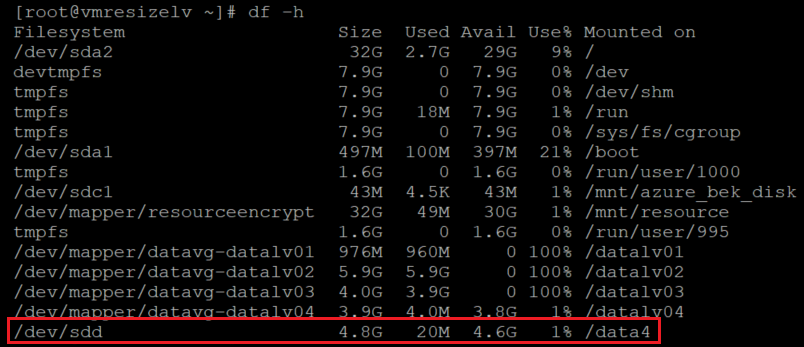

新しいファイルシステムがマウントされていることを確認します。
```
df -h
```
```
sudo lsblk
```
以前データドライブ用に開始した暗号化を再開します。

ヒント

LVM-on-crypt の場合、EncryptFormatAll を使用することをお勧めします。そうしないと、追加のディスクを設定している間に、二重暗号化が発生する可能性があります。

詳細については、「暗号化されたデバイスで LVM と RAID を構成する」をご覧ください。

次に例を示します。
```
az vm encryption enable \
--resource-group ${RGNAME} \
--name ${VMNAME} \
--disk-encryption-keyvault ${KEYVAULTNAME} \
--key-encryption-key ${KEYNAME} \
--key-encryption-keyvault ${KEYVAULTNAME} \
--volume-type "DATA" \
--encrypt-format-all \
-o table
```
暗号化が完了すると、新しく追加されたディスクに crypt レイヤーが表示されます。
```
sudo lsblk
```
新しいディスクの暗号化されたレイヤーのマウントを解除します。
```
sudo umount ${newmount}
```

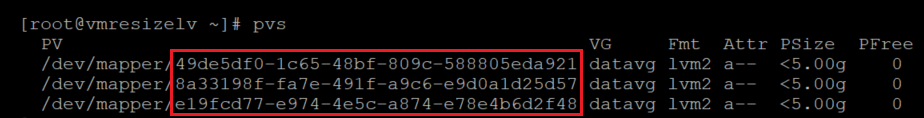

現在の PV の情報を確認します。
```
sudo pvs
```
ディスクの暗号化されたレイヤーの上に PV を作成します。先程の lsblk コマンドからデバイス名を取得します。デバイス名の前に /dev/ マッパーを追加して PV を作成します。
```
sudo pvcreate /dev/mapper/mapperdevicename
```
現在の ext4 fs シグネチャのワイプに関する警告が表示されます。この警告は想定されています。この質問には y で回答します。

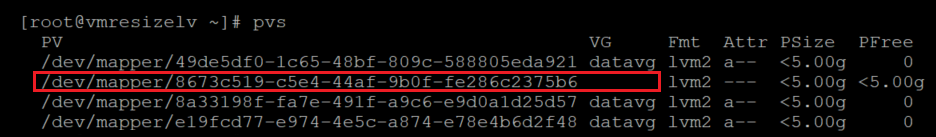

新しい PV が LVM 構成に追加されたことを確認します。
```
sudo pvs
```
増やす必要がある VG に新しい PV を追加します。
```
sudo vgextend vgname /dev/mapper/nameofhenewpv
```

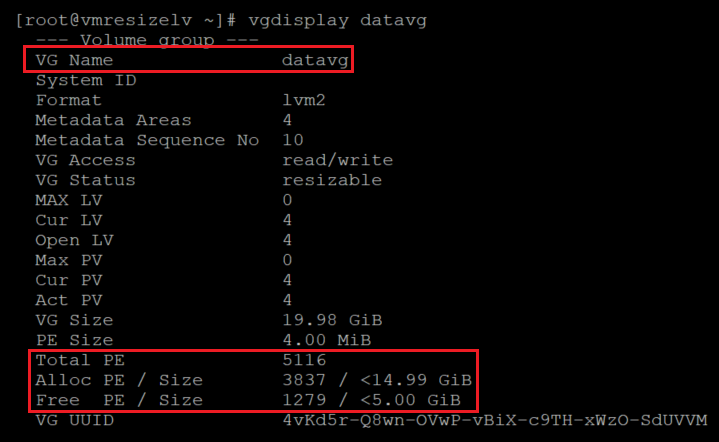

VG の新しいサイズと空き領域を確認します。
```

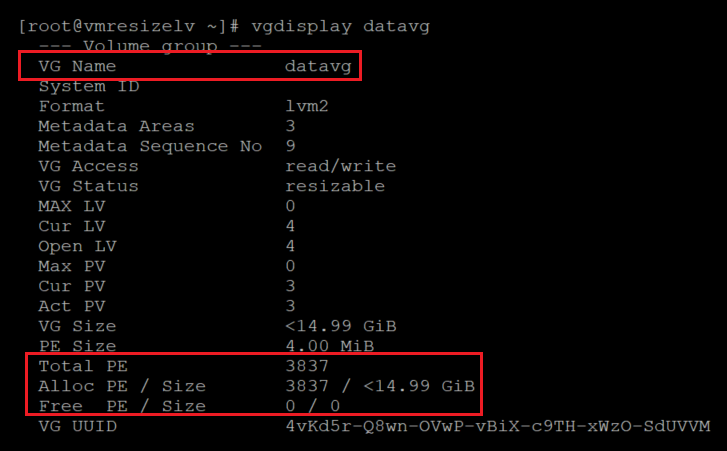

sudo vgdisplay vgname
```
Total PE の数と Free PE / Size の増加に注意してください。

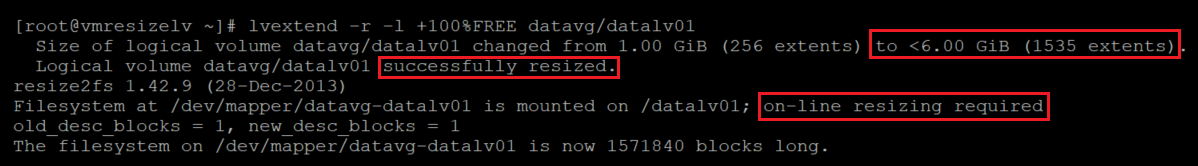

LV とファイルシステムのサイズを増やします。 lvextend で -r オプションを使用します。この例では、VG 内の使用可能な領域の合計を、指定された LV に追加しています。
```
sudo lvextend -r -l +100%FREE /dev/vgname/lvname
```

次の手順に従って、変更を確認します。

LV のサイズを確認します。
```

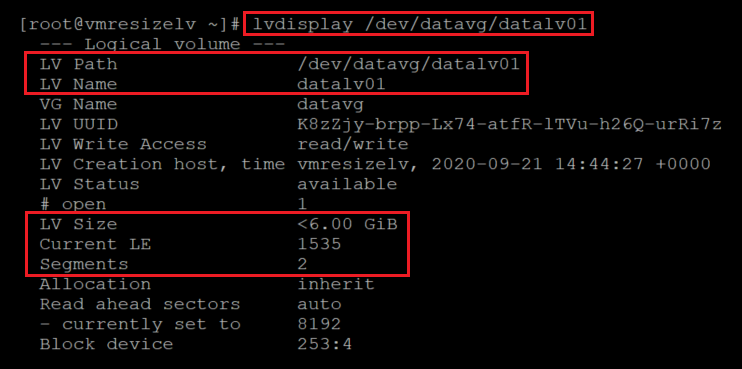

sudo lvdisplay /dev/vgname/lvname
```
ファイルシステムの新しいサイズを確認します。
```
df -h /mountpoint
```
LVM レイヤーが暗号化されたレイヤーの上にあることを確認します。
```
sudo lsblk
```
オプションなしで lsblk を使用すると、マウントポイントが複数回表示されます。このコマンドでは、デバイスと LV で並べ替えが行われます。

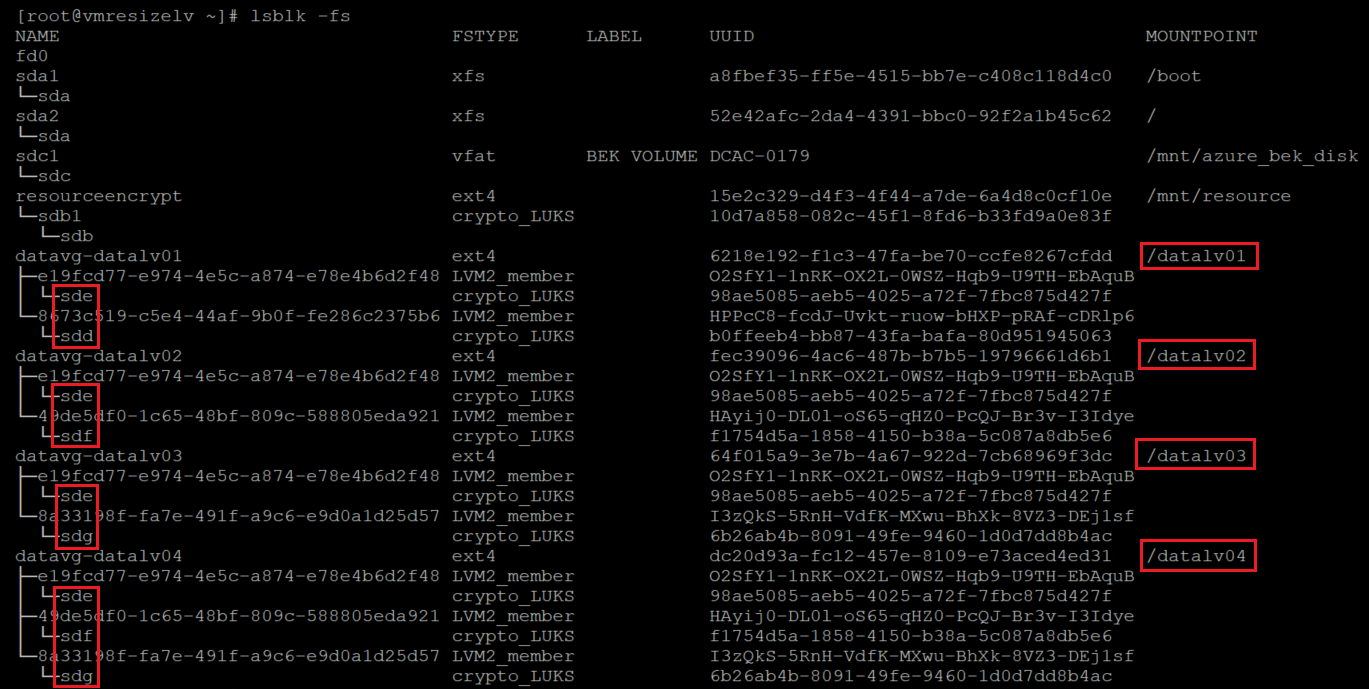

lsblk -fs を使用することができます。このコマンドでは、-fs によって並べ替え順序が反転され、マウントポイントが 1 回だけ表示されるようになります。ディスクは複数回表示されます。
```
sudo lsblk -fs
```

既存の PV のサイズを変更して、crypt ボリューム上の LVM を拡張する

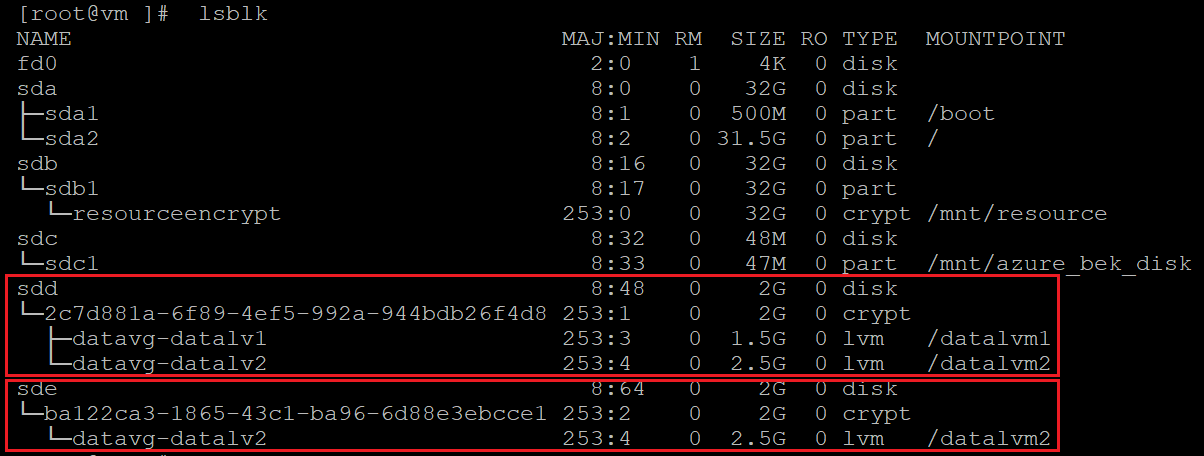

使用する暗号化されたディスクを特定します。
```

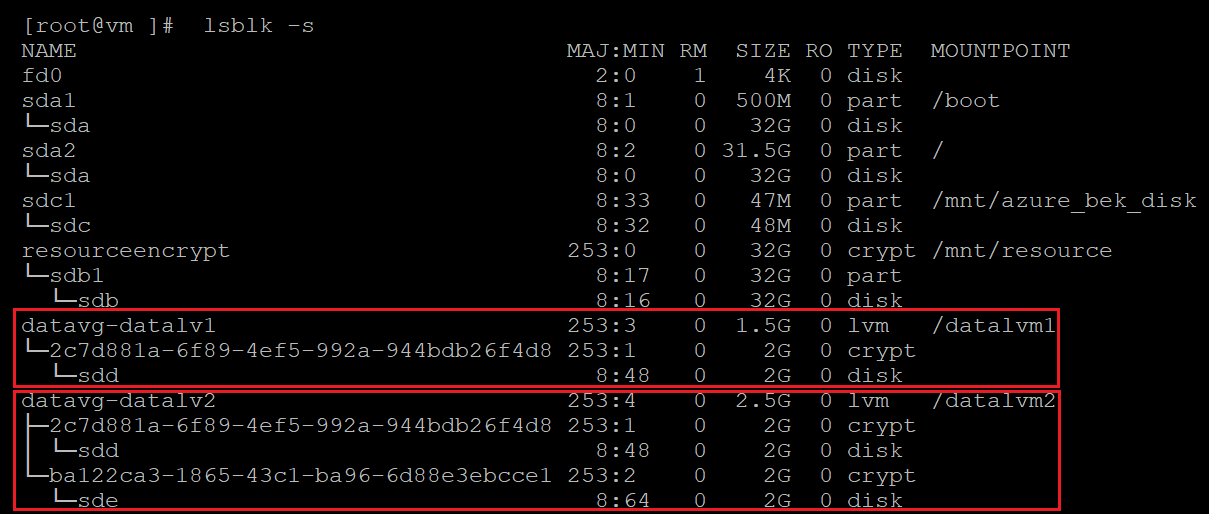

sudo lsblk
```
```
sudo lsblk -s
```
使用する PV の情報を確認します。
```
sudo pvs
```
使用する VG の情報を確認します。
```
sudo vgs
```
使用する LV の情報を確認します。
```
sudo lvs
```
ファイルシステムの使用率を確認します。
```
df -h /mountpoint(s)
```
使用するディスクのサイズを確認します。
```
sudo fdisk
sudo fdisk -l | egrep ^"Disk /"
sudo lsblk
```
データディスクのサイズを変更します。ポータル、CLI、または PowerShell を使用できます。詳細については、Linux VM での仮想ハードディスクの拡張に関するページの、ディスクのサイズ変更に関するセクションをご覧ください。

重要

VM の実行中に仮想ディスクのサイズを変更することはできません。この手順では、お使いの VM の割り当ては解除してください。

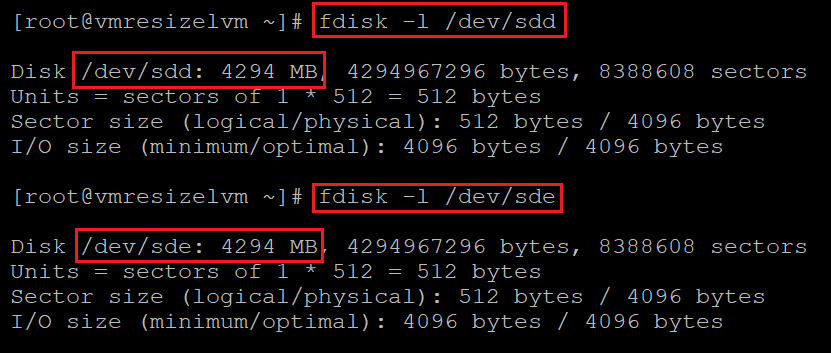

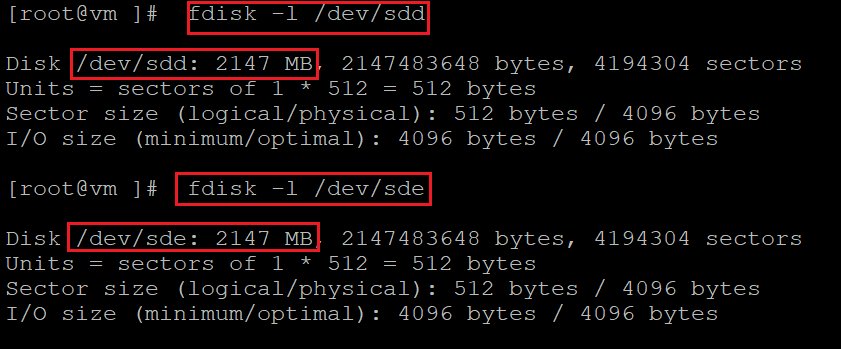

使用するディスクのサイズを確認します。
```
sudo fdisk
sudo fdisk -l | egrep ^"Disk /"
sudo lsblk
```
この場合では、両方のディスクのサイズが 2 GB から 4 GB に変更されています。しかし、ファイルシステム、LV、PV のサイズに変更はありません。

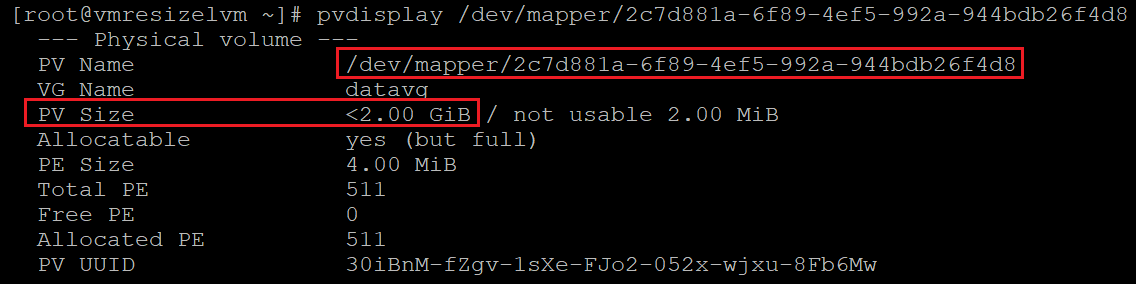

現在の PV のサイズを確認します。 LVM-on-crypt では、PV は /dev/sd* デバイスではなく /dev/mapper/ デバイスであることに注意してください。
```
sudo pvdisplay /dev/mapper/devicemappername
```

PV のサイズを変更します。

sudo pvresize /dev/mapper/devicemappername

物理ボリュームのサイズを変更するコードを示すスクリーンショット。結果が強調表示されています。

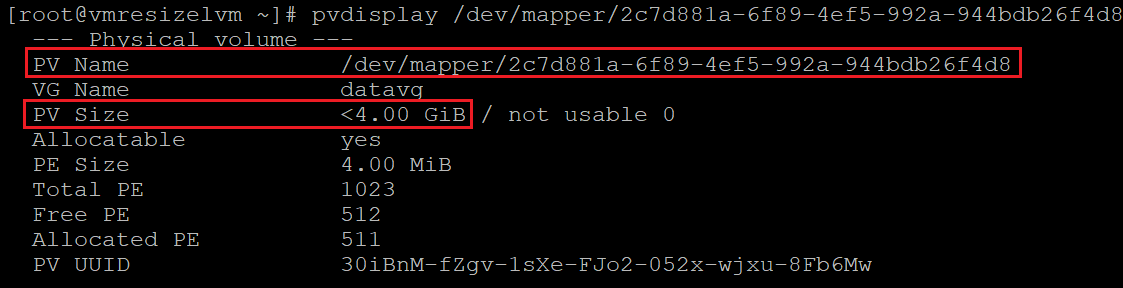

新しい PV のサイズを確認します。
```
sudo pvdisplay /dev/mapper/devicemappername
```
PV 上の暗号化されたレイヤーのサイズを変更します。
```
sudo cryptsetup resize /dev/mapper/devicemappername
```
サイズを変更するディスクのすべてに同じ手順を適用します。

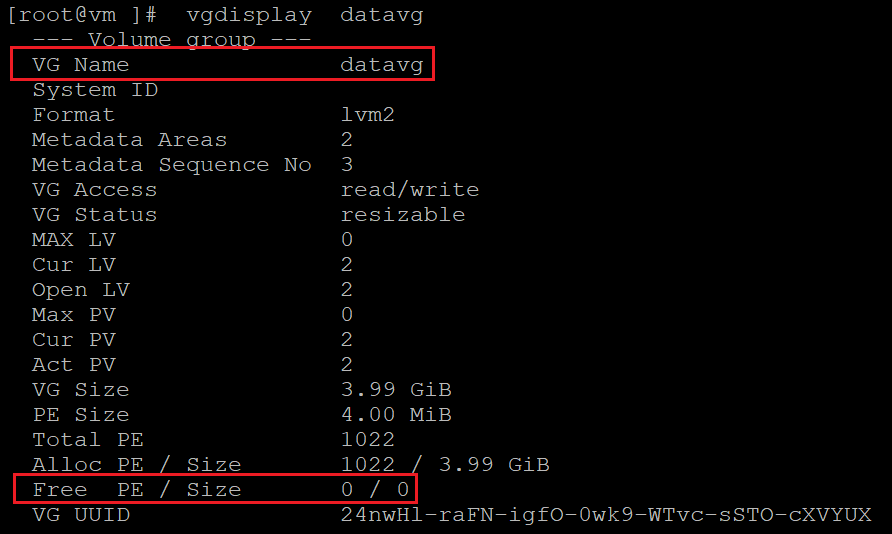

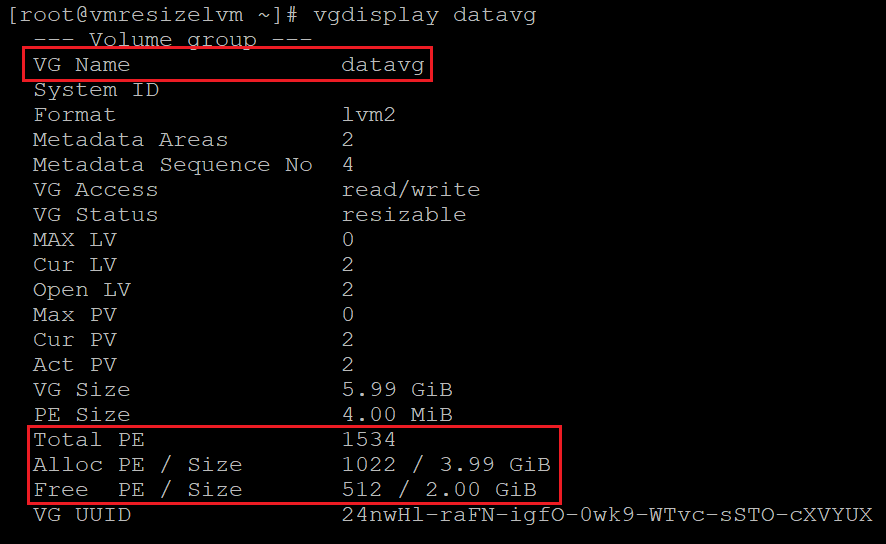

使用する VG の情報を確認します。
```
sudo vgdisplay vgname
```
これで、LV に割り当てるのに十分な領域が VG に確保されました。

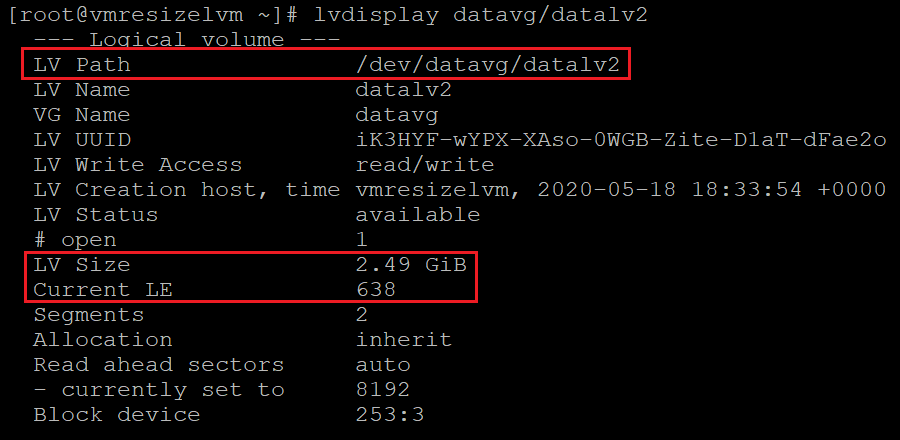

LV の情報を確認します。
```
sudo lvdisplay vgname/lvname
```
ファイルシステムの使用率を確認します。
```
df -h /mountpoint
```

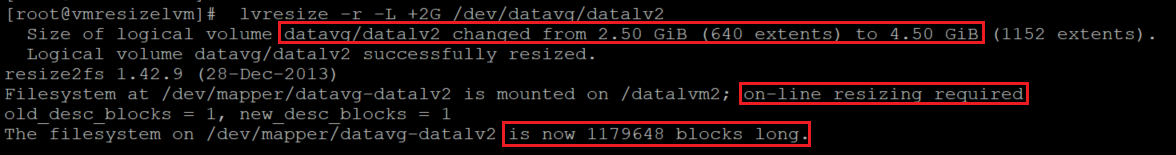

LV のサイズを変更します。
```
sudo lvresize -r -L +2G /dev/vgname/lvname
```
ここでは、-r オプションを使用して、ファイルシステムのサイズも変更します。

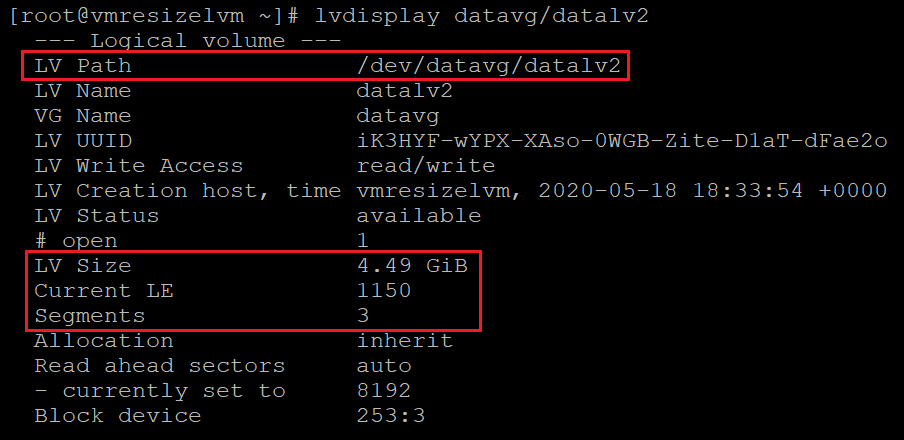

LV の情報を確認します。
```
sudo lvdisplay vgname/lvname
```
ファイルシステムの使用率を確認します。
```
df -h /mountpoint
```
