チュートリアル: micro:bit と Make Code with Data Streamer の使用

2024-03-19

概要

Microsoft Make Code は、ソフトウェアを使用してハードウェアデバイスを制御できるようにするという追加のボーナスを使用してコーディングする方法をあらゆる年齢の初心者に学習または教えるのに役立つツールです。

このチュートリアルでは、Make Code プラットフォームを使用して、Microsoft Data Streamer アドインを使用して、BBC micro:bit から Microsoft Excel にライブデータを送信する簡単なプログラムを記述する方法について説明します。

このチュートリアルで使用するサンプルプログラムは、マイクロビット加速度計データを Excel に出力します。基本的なプログラムを変更して、他のマイクロビットセンサーまたは外部センサーと連携させることができます。

このプロジェクトに必要なもの

ハードウェア

micro:bit マイクロコントローラー

注:

Windows 8以降では、追加のドライバーは必要ありません。初めて Windows 7 で micro:bit をプログラミングする場合は、コンピューターの mbed ドライバーをダウンロードする必要があります。

microUSB から USB ケーブル

ソフトウェア

Microsoft Excel O365
Data Streamer Excel アドインが有効
- Data Streamer は O365 へのすべてのサブスクリプションで無料です

コードブロックを作成してシリアルにデータを出力する

コンピューターのシリアルポートは、外部デバイスからデータMicrosoft Data Streamer収集する方法です。このセクションでは、Make Code ブロックを使用してシリアルポートにデータを出力する方法について説明します。

micro:bit を接続し、コードの作成 Web サイトに移動します。
[micro:bit] オプションを選択し、新しいファイルを作成します。これにより、MakeCode ブロックインターフェイスが表示されます。
HackingSTEM Data Streamer 拡張機能を追加します。

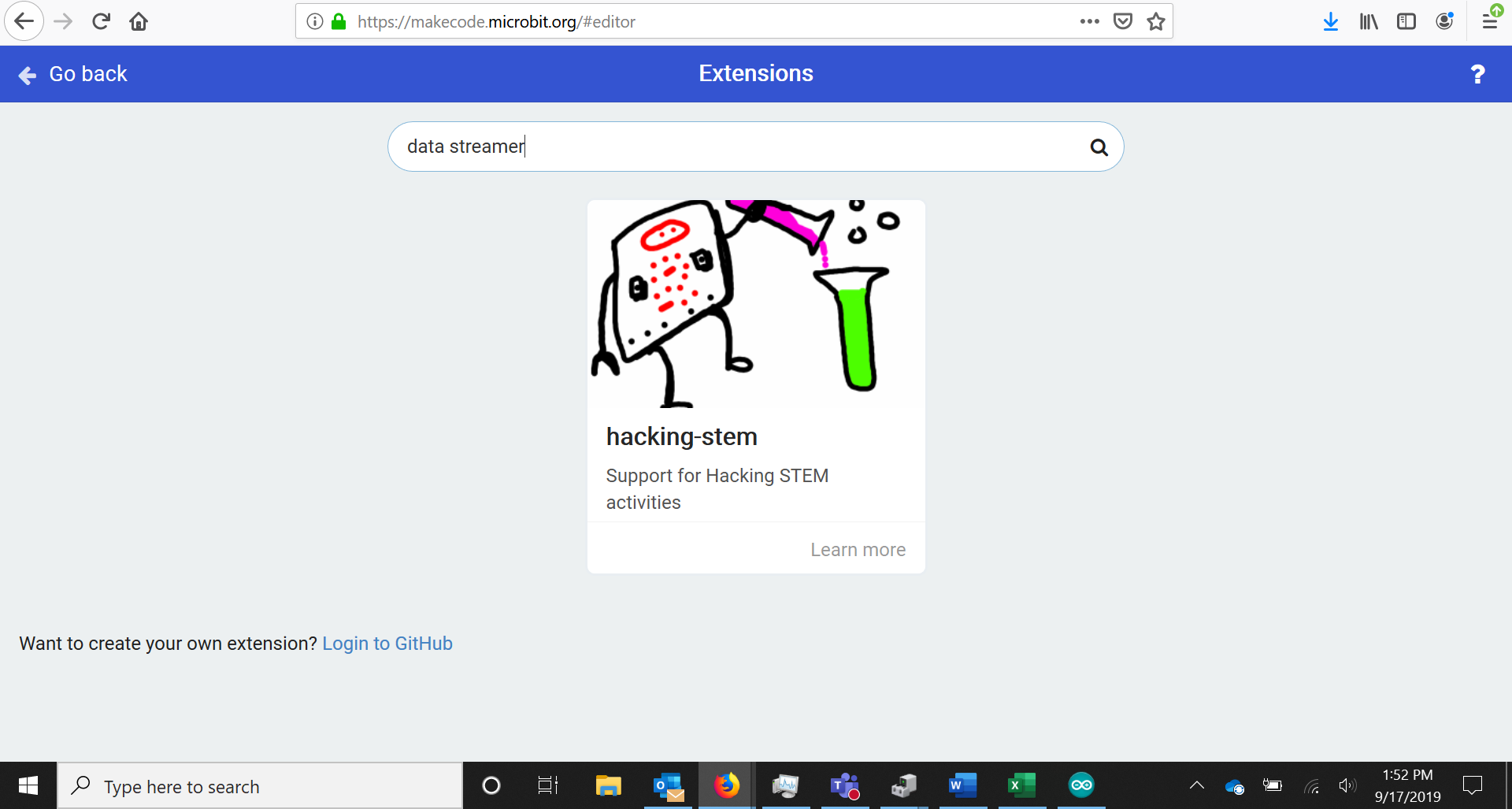

コードブロックの下部にある [拡張機能] に移動し、 Data Streamer を検索します。 HackingSTEM Data Streamer アドインをクリックして有効にします。
MakeCode の [ブロック] セクションに戻り、上部のセクションで黄色またはオレンジ色の Data Streamer ブロックを見つけて開きます。

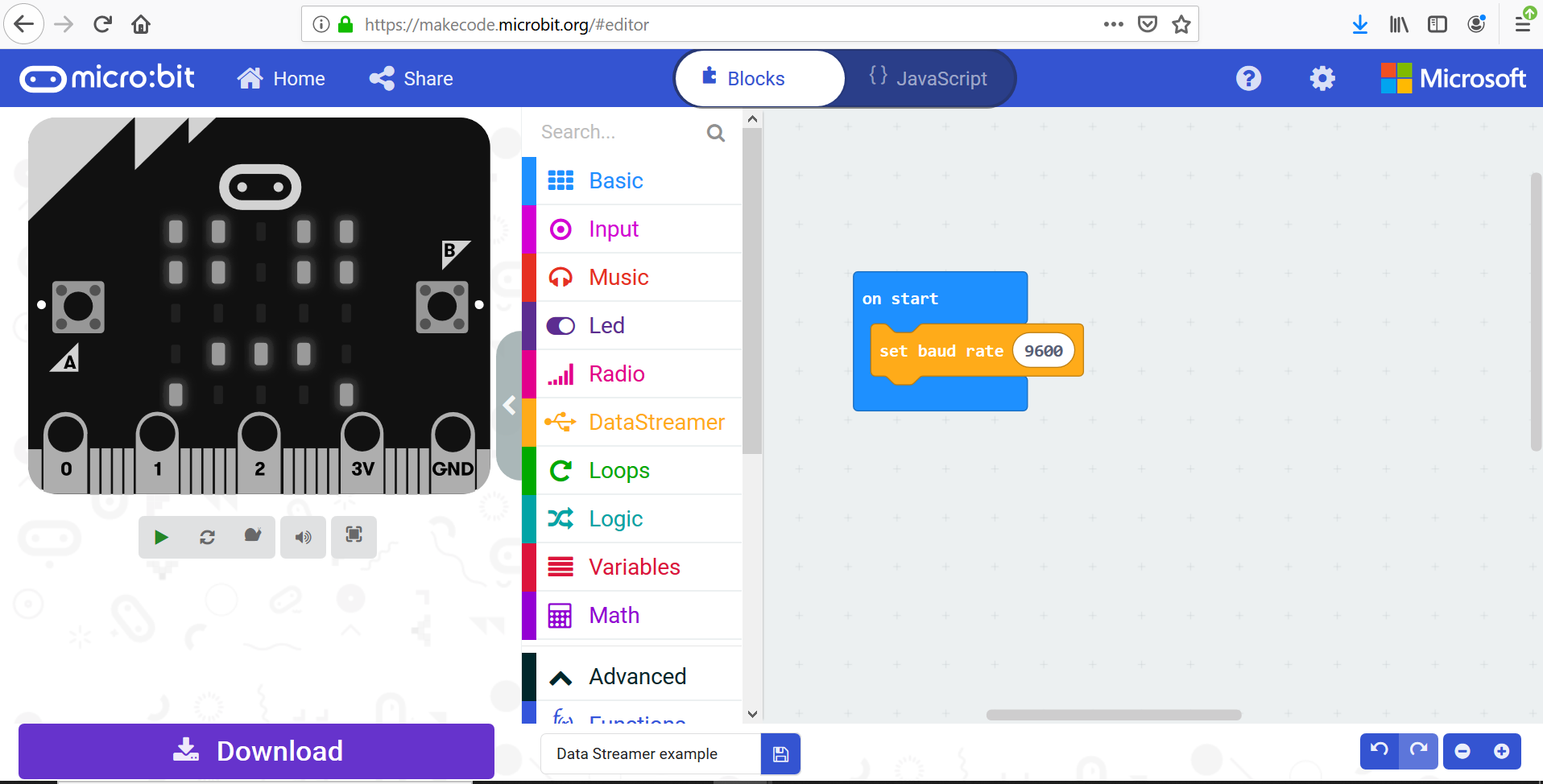

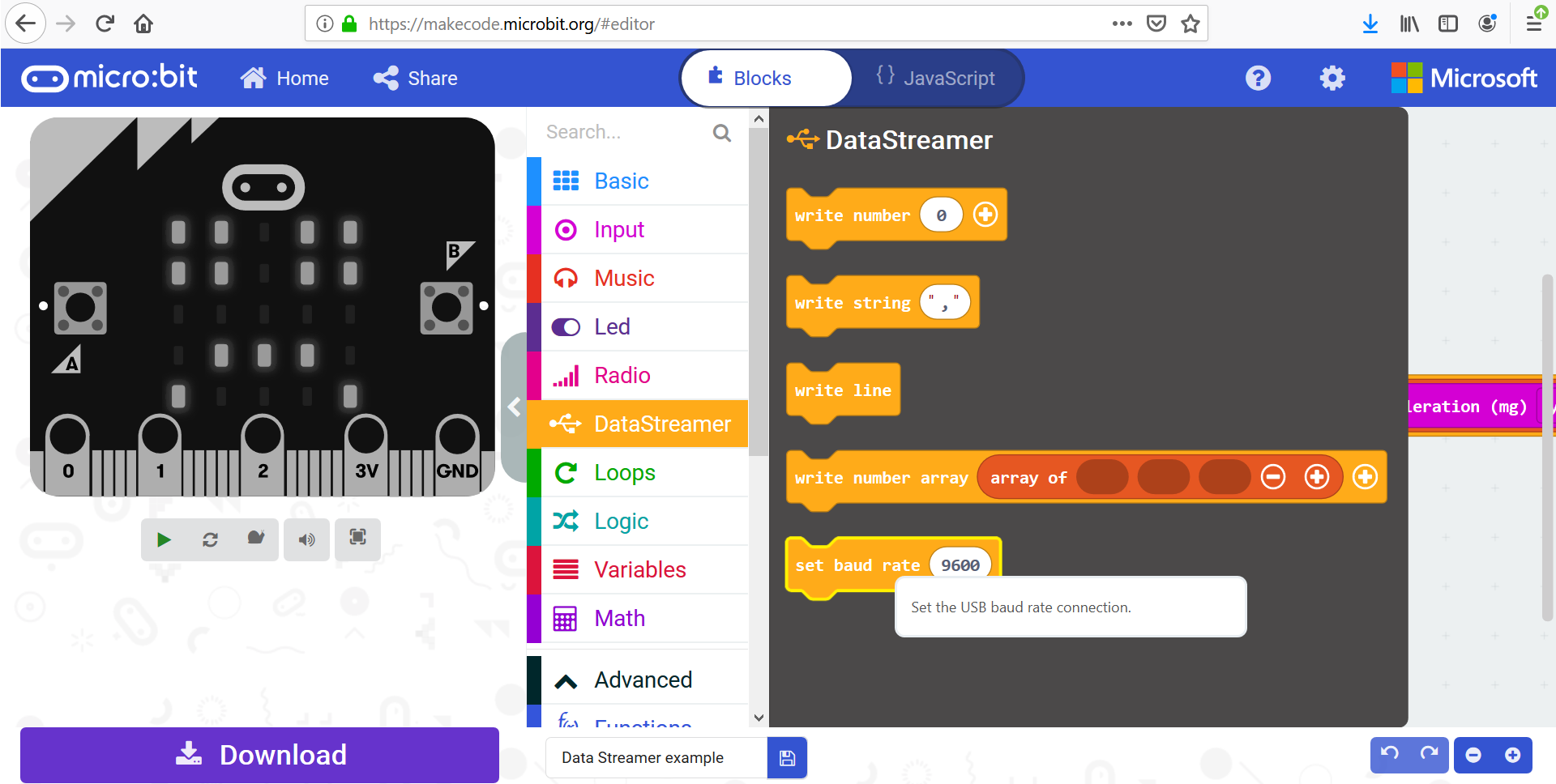

[Set Baud Rate]\(ボーレートの設定\) ブロックを [スタート時] にドラッグして、ボーレートを設定します。既定の設定 (9600) を使用します。

注:

ボーレートは、コンピューターとマイクロビットが通信する速度です。

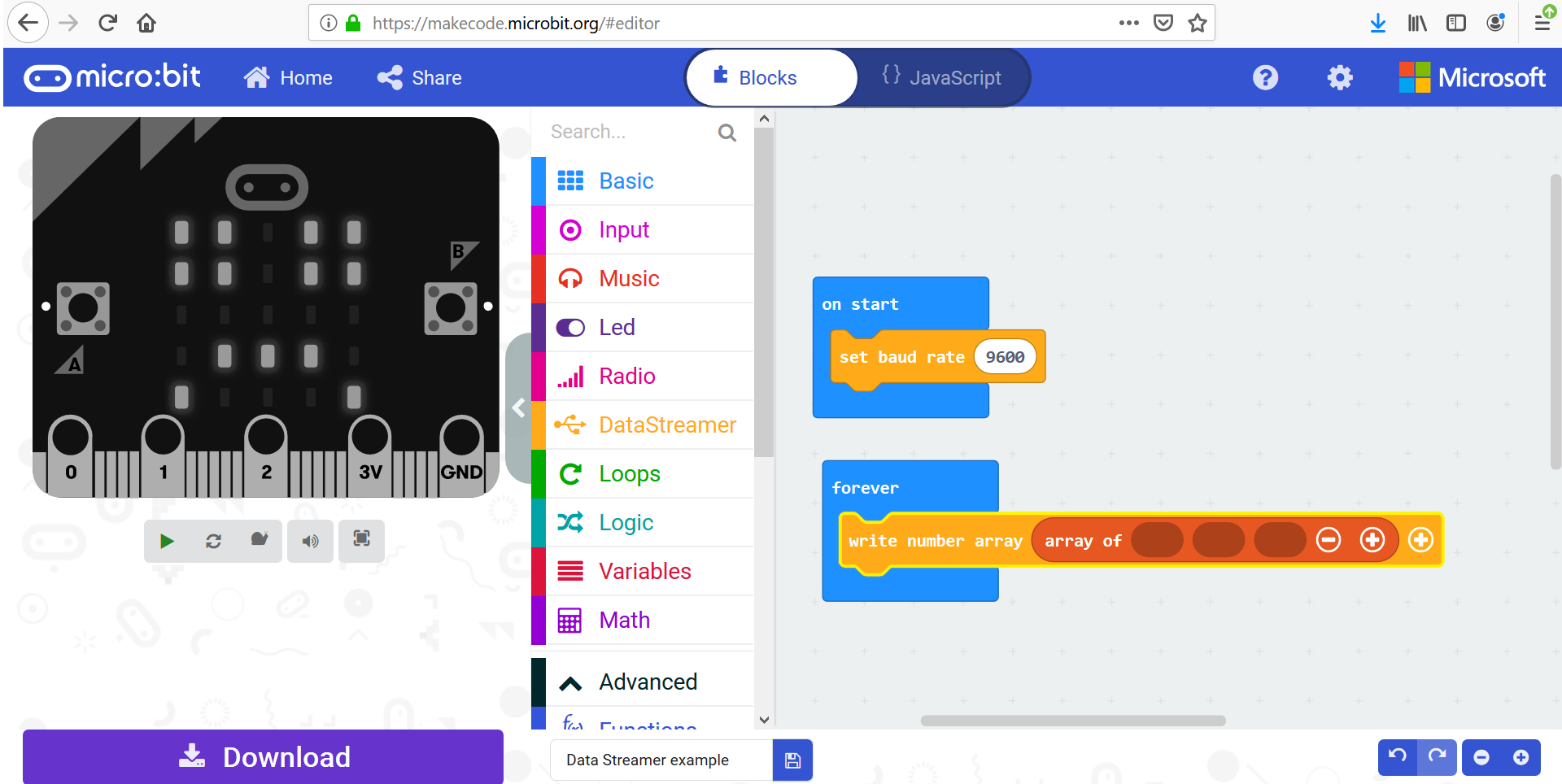

次に、 書き込み番号配列 ブロックを使用してシリアルにデータを出力します。これを永遠のブロックにドラッグします。

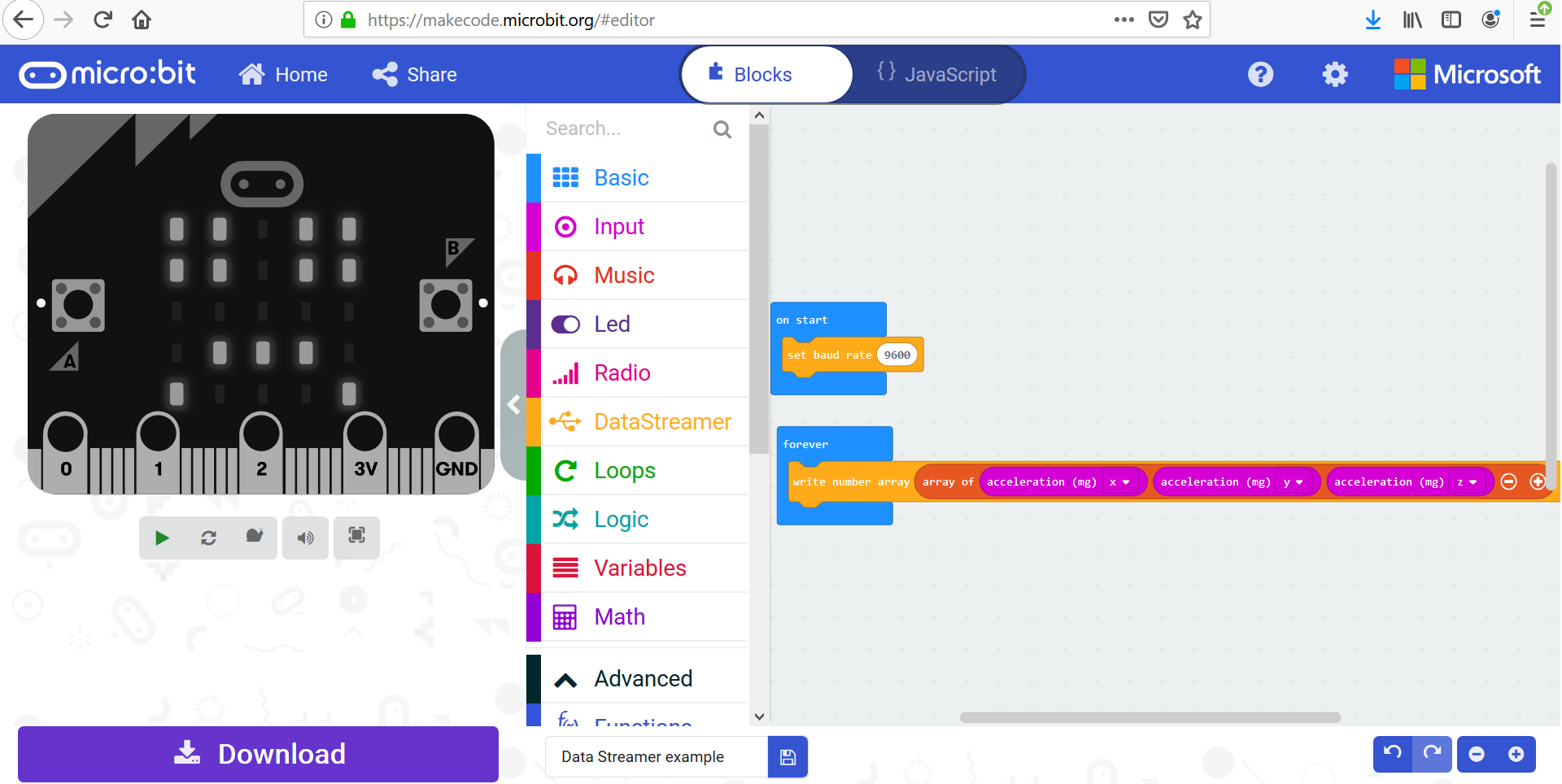

スロット の配列 に、シリアルに出力するデータを挿入します。この例では、マイクロビット加速度計 x、y、z の値を印刷しています。

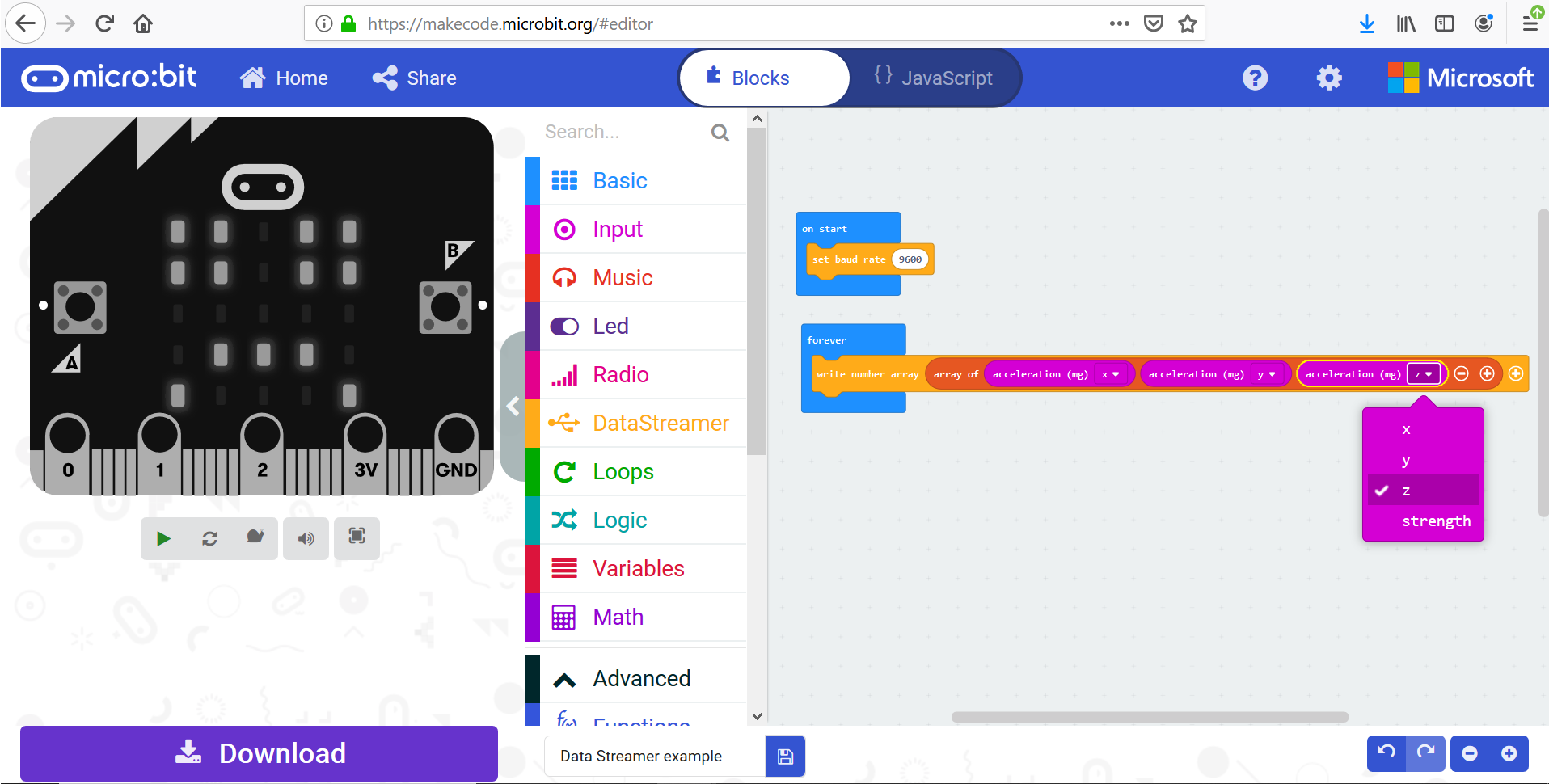

加速度計ブロックは、"入力" セクションにあります。それに応じて、選択した変数を "x" から y と z に変更してください。

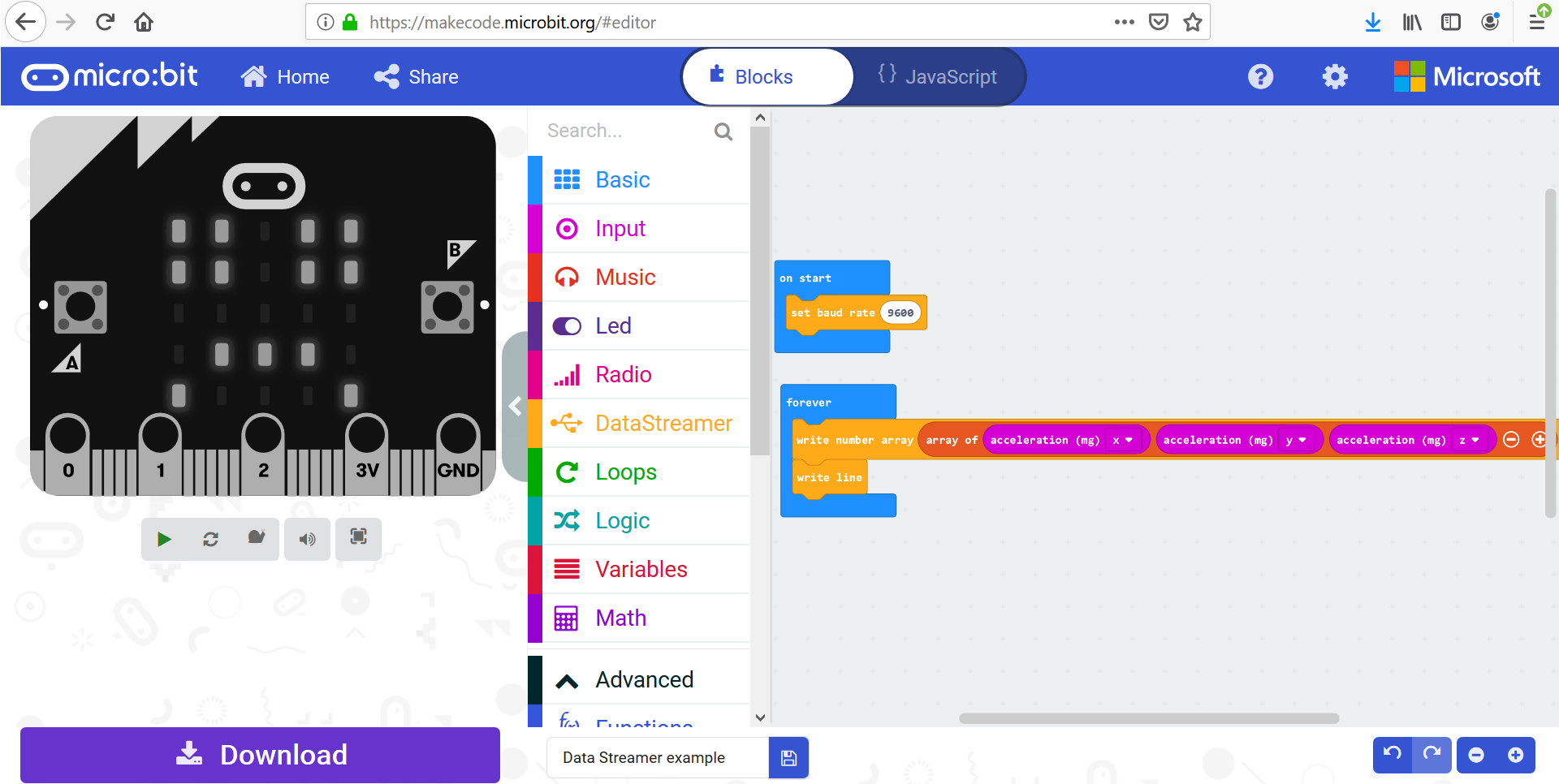

配列の後に新しい行を出力して、Data Streamer のデータパケットの末尾を示します。これを行うには、Data Streamer セクションから "書き込み行" ブロックをドラッグします。

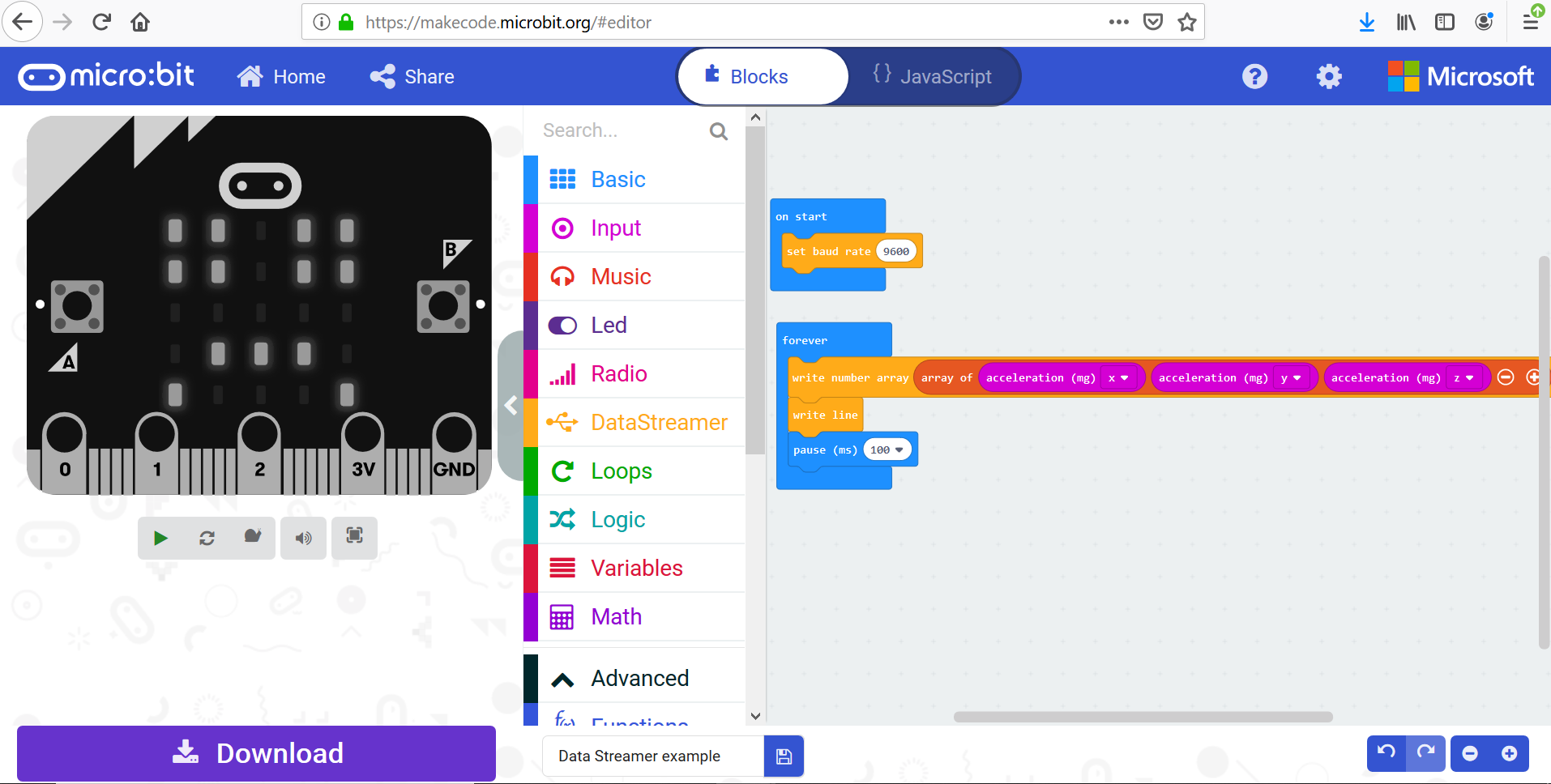

省略可能: 一時停止を追加して、印刷時にデータをより簡単に表示します。
