Overzicht van verbindingsmonitor

Belangrijk

Verbindingsmonitor (klassiek) is afgeschaft en is niet meer beschikbaar. Zie Migreren van verbindingsmonitor (klassiek) om uw verbindingsmonitors te migreren van verbindingsmonitor (klassiek) naar de nieuwe verbindingsmonitor voor meer informatie.

Verbindingsmonitor biedt geïntegreerde end-to-end-verbindingsbewaking in Network Watcher. De functie Verbindingsmonitor ondersteunt hybride en Azure-cloudimplementaties. Network Watcher biedt hulpprogramma's voor het bewaken, diagnosticeren en bekijken van connectiviteitsgerelateerde statistieken voor uw Azure-implementaties.

Hier volgen enkele use cases voor verbindingsmonitor:

• Uw front-endwebserver virtuele machine (VM) of virtuele-machineschaalset communiceert met een databaseserver-VM in een toepassing met meerdere lagen. U wilt de netwerkverbinding tussen de twee VM's/of schaalsets controleren.
• U wilt virtuele machines/schaalsets in bijvoorbeeld de regio VS - oost om VM's/schaalsets in de regio VS - centraal te pingen en u wilt netwerklatenties tussen regio's vergelijken.
• U hebt meerdere on-premises kantoren, een in Seattle, Washington, bijvoorbeeld en een in Ashburn, Virginia. Uw office-sites maken verbinding met Microsoft 365-URL's. Voor uw gebruikers van Microsoft 365-URL's wilt u de latenties tussen Seattle en Ashburn vergelijken.
• Uw hybride toepassing moet verbinding hebben met een Eindpunt van een Azure-opslagaccount. Uw on-premises site en uw Azure-toepassing maken verbinding met hetzelfde eindpunt. U wilt de latenties van de on-premises site vergelijken met de latenties van de Azure-toepassing.
• U wilt de connectiviteit tussen uw on-premises instellingen en de virtuele-machineschaalsets van Azure controleren die als host fungeren voor uw cloudtoepassing.
• U wilt de connectiviteit van één of meerdere exemplaren van een virtuele-machineschaalset van Azure controleren op uw azure- of niet-Azure-toepassing met meerdere lagen.

Hier volgen enkele voordelen van verbindingsmonitor:

• Geïntegreerde, intuïtieve ervaring voor Azure- en hybride bewakingsbehoeften
• Connectiviteitsbewaking tussen regio's en werkruimten
• Hogere testfrequenties en betere zichtbaarheid van netwerkprestaties
• Snellere waarschuwingen voor uw hybride implementaties
• Ondersteuning voor connectiviteitscontroles die zijn gebaseerd op HTTP, Transmission Control Protocol (TCP) en INTERNET Control Message Protocol (ICMP)
• Ondersteuning voor metrische gegevens en Log Analytics voor zowel Azure- als niet-Azure-testconfiguraties

Voer de volgende stappen uit om de verbindingsmonitor te gebruiken voor bewaking:

1. Bewakingsagents installeren.
2. Schakel Network Watcher in voor uw abonnement.
3. Maak een verbindingsmonitor.
4. Bewakingsgegevens analyseren en waarschuwingen instellen.
5. Problemen in uw netwerk vaststellen.

In de volgende secties vindt u meer informatie over deze stappen.

Bewakingsagents installeren

Verbindingsmonitor is afhankelijk van lichtgewicht uitvoerbare bestanden om connectiviteitscontroles uit te voeren. Het biedt ondersteuning voor connectiviteitscontroles vanuit zowel Azure-omgevingen als on-premises omgevingen. Het uitvoerbare bestand dat u gebruikt, is afhankelijk van of uw VIRTUELE machine wordt gehost in Azure of on-premises.

Notitie

Bewakingsextensies voor Azure- en niet-Azure-eindpunten worden automatisch ingeschakeld wanneer u Azure Portal gebruikt om een verbindingsmonitor te maken.

Agents voor virtuele Azure-machines en virtuele-machineschaalsets

Als u wilt dat verbindingsmonitor uw Virtuele Azure-machines of virtuele-machineschaalsets herkent als bewakingsbronnen, installeert u de virtuele machine-extensie network Watcher Agent erop. Deze extensie wordt ook wel de Network Watcher-extensie genoemd. Voor virtuele Azure-machines en -schaalsets is de extensie vereist om end-to-end-bewaking en andere geavanceerde functionaliteit te activeren.

U kunt de Network Watcher-extensie installeren wanneer u een virtuele machine of een schaalset maakt. U kunt ook afzonderlijk de Network Watcher-extensie voor Linux en Windows installeren, configureren en problemen oplossen.

Regels voor een netwerkbeveiligingsgroep (NSG) of firewall kunnen de communicatie tussen de bron en het doel blokkeren. Dit probleem wordt door de verbindingsmonitor gedetecteerd en weergegeven als een diagnostisch bericht in de topologie. Als u verbindingsbewaking wilt inschakelen, moet u ervoor zorgen dat de NSG- en firewallregels pakketten via TCP of ICMP toestaan tussen de bron en bestemming.

Als u wilt ontsnappen aan het installatieproces voor het inschakelen van de Network Watcher-extensie, kunt u doorgaan met het maken van verbindingsmonitor en het automatisch inschakelen van Network Watcher-extensies op uw Azure-VM's en schaalsets toestaan.

Notitie

Als de automatische extensie-upgrade niet is ingeschakeld op de virtuele-machineschaalsets, moet u de Network Watcher-extensie handmatig bijwerken wanneer er een nieuwe versie wordt uitgebracht.

Aangezien verbindingsmonitor nu geïntegreerde automatische activering van bewakingsextensies ondersteunt, kan de gebruiker toestemming geven voor automatische upgrade van de virtuele-machineschaalset met automatische activering van de Network Watcher-extensie tijdens het maken van de verbindingsmonitor voor virtuele-machineschaalsets met handmatige upgrade.

Agents voor on-premises machines

Als u wilt dat verbindingsmonitor uw on-premises machines herkent als bronnen voor bewaking, installeert u de Log Analytics-agent op de computers. Schakel vervolgens de oplossing Netwerkprestatiemeter in. Deze agents zijn gekoppeld aan Log Analytics-werkruimten, dus u moet de werkruimte-id en primaire sleutel instellen voordat de agents de bewaking kunnen starten.

Zie Log Analytics-agent installeren in Windows om de Log Analytics-agent voor Windows te installeren.

Als het pad firewalls of virtuele netwerkapparaten (NVA's) bevat, moet u ervoor zorgen dat de bestemming bereikbaar is.

De poort openen:

• Voer voor Windows-computers het PowerShell-script EnableRules.ps1 uit zonder parameters in een PowerShell-venster met beheerdersbevoegdheden.

• Voor Linux-machines wijzigt u de PortNumber-waarde handmatig. Hiervoor doet u het volgende:

  1. Ga naar /var/opt/microsoft/omsagent/npm_state.
  2. Open het npmdregistry-bestand .
  3. Wijzig de PortNumber-waarde: “PortNumber:<port of your choice>”.

  Notitie

  De poortnummers die u gebruikt, moeten hetzelfde zijn voor alle agents die in een werkruimte worden gebruikt.

Met het script worden de registersleutels gemaakt die vereist zijn voor de oplossing. Er worden ook Windows Firewall-regels gemaakt waarmee agents TCP-verbindingen met elkaar kunnen maken. De registersleutels die door het script worden gemaakt, geven aan of de logboeken voor foutopsporing en het pad voor het logboekbestand moeten worden vastgelegd. Het script definieert ook de TCP-poort van de agent die wordt gebruikt voor communicatie. De waarden voor deze sleutels worden automatisch ingesteld door het script. Wijzig deze sleutels niet handmatig. De poort die wordt geopend, is standaard 8084. U kunt een aangepaste poort gebruiken door het parameter portNumber op te geven aan het script. Gebruik dezelfde poort op alle computers waarop het script wordt uitgevoerd.

Zie de sectie 'Netwerkvereisten' van het overzicht van de Log Analytics-agent voor meer informatie.

Het script configureert alleen Lokaal Windows Firewall. Als u een netwerkfirewall hebt, moet u ervoor zorgen dat verkeer is toegestaan dat is bestemd voor de TCP-poort die wordt gebruikt door Netwerkprestatiemeter.

De Log Analytics Windows-agent kan meerdere locaties hebben om gegevens te verzenden naar meerdere werkruimten en System Center Operations Manager-beheergroepen. De Linux-agent kan alleen gegevens verzenden naar één bestemming, een werkruimte of beheergroep.

De oplossing Netwerkprestatiemeter inschakelen voor on-premises machines

Voer de volgende stappen uit om de oplossing Netwerkprestatiemeter in te schakelen voor on-premises machines:

1. Ga in Azure Portal naar Network Watcher.

2. Selecteer Verbindingsmonitor onder Bewaking.

3. Selecteer + Niet-Azure inschakelen.

4. Selecteer in Niet-Azure inschakelen het abonnement en de werkruimte waarin u de oplossing wilt inschakelen en selecteer vervolgens Maken.

   Nadat u de oplossing hebt ingeschakeld, duurt het enkele minuten voordat de werkruimte wordt weergegeven.

In tegenstelling tot Log Analytics-agents kan de oplossing Netwerkprestatiemeter zo worden geconfigureerd dat alleen gegevens naar één Log Analytics-werkruimte worden verzonden.

Als u wilt ontsnappen aan het installatieproces voor het inschakelen van de Network Watcher-extensie, kunt u doorgaan met het maken van verbindingsmonitor en het automatisch inschakelen van de bewakingsoplossing op uw on-premises machines toestaan.

Network Watcher inschakelen voor uw abonnement

Alle abonnementen met een virtueel netwerk zijn ingeschakeld met Network Watcher. Wanneer u een virtueel netwerk in uw abonnement maakt, wordt Network Watcher automatisch ingeschakeld in de regio en het abonnement van het virtuele netwerk. Deze automatische inschakeling heeft geen invloed op uw resources of er worden kosten in rekening gebracht. Zorg ervoor dat Network Watcher niet expliciet is uitgeschakeld voor uw abonnement.

Zorg ervoor dat Network Watcher beschikbaar is voor uw regio. Zie Network Watcher inschakelen voor meer informatie.

Een verbindingsmonitor maken

De verbindingsmonitor bewaakt de communicatie met regelmatige tussenpozen. Het informeert u over wijzigingen in de bereikbaarheid en latentie. U kunt ook de huidige en historische netwerktopologie controleren tussen bronagents en doeleindpunten.

Bronnen kunnen Azure-VM's/schaalsets of on-premises machines met een geïnstalleerde bewakingsagent zijn. Doeleindpunten kunnen Microsoft 365-URL's zijn, Dynamics 365 URL's, aangepaste URL's, Azure VM-resource-id's, IPv4, IPv6, FQDN of een domeinnaam.

Toegang tot verbindingsmonitor

1. Ga in Azure Portal naar Network Watcher.

2. Selecteer in het linkerdeelvenster onder Bewaking de optie Verbindingsmonitor.

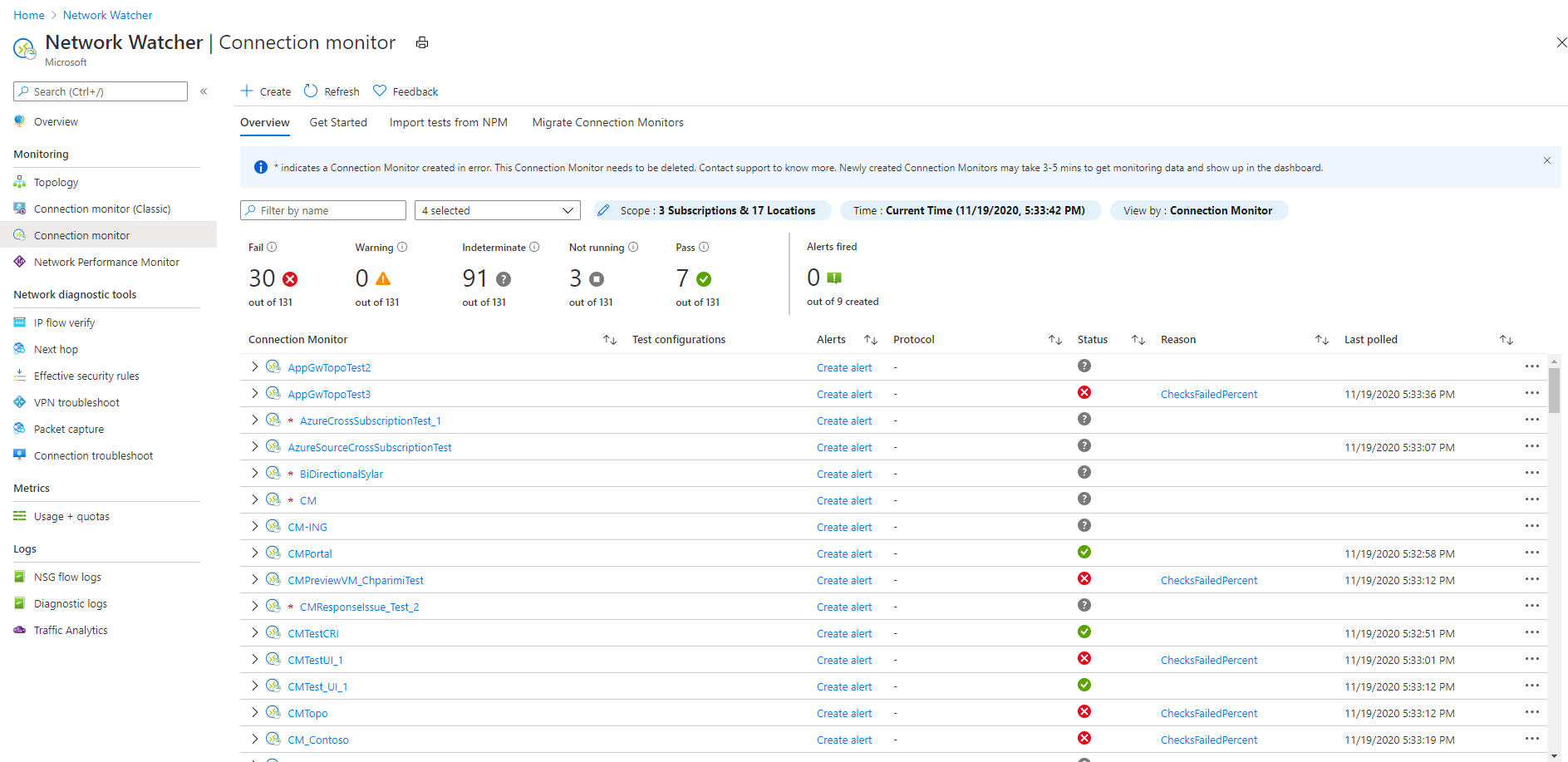

   Alle verbindingsmonitors die zijn gemaakt in de verbindingsmonitor, worden weergegeven. Als u de verbindingsmonitors wilt weergeven die zijn gemaakt in de klassieke ervaring van verbindingsmonitor, selecteert u het tabblad Verbindingsmonitor .

Een verbindingsmonitor maken

In verbindingsmonitors die u in verbindingsmonitor maakt, kunt u zowel on-premises machines als Azure-VM's/schaalsets als bronnen toevoegen. Deze verbindingsmonitors kunnen ook de connectiviteit met eindpunten bewaken. De eindpunten kunnen zich in Azure of een ander URL- of IP-adres bevindt.

Verbindingsmonitor bevat de volgende entiteiten:

• Verbindingsmonitorresource: een regiospecifieke Azure-resource. Alle volgende entiteiten zijn eigenschappen van een verbindingsmonitorresource.
• Eindpunt: een bron of bestemming die deelneemt aan connectiviteitscontroles. Voorbeelden van eindpunten zijn azure-VM's/schaalsets, on-premises agents, URL's en IP-adressen.
• Testconfiguratie: Een protocolspecifieke configuratie voor een test. Op basis van het protocol dat u selecteert, kunt u de poort, drempelwaarden, testfrequentie en andere eigenschappen definiëren.
• Testgroep: de groep die broneindpunten, doeleindpunten en testconfiguraties bevat. Een verbindingsmonitor kan meer dan één testgroep bevatten.
• Test: De combinatie van een broneindpunt, doeleindpunt en testconfiguratie. Een test is het meest gedetailleerde niveau waarop bewakingsgegevens beschikbaar zijn. De bewakingsgegevens bevatten het percentage controles dat is mislukt en de retourtijd (RTT).

U kunt een verbindingsmonitor maken met behulp van Azure Portal, ARMClient of Azure PowerShell.

Alle bronnen, bestemmingen en testconfiguraties die u aan een testgroep toevoegt, worden onderverdeeld in afzonderlijke tests. Hier volgt een voorbeeld van hoe bronnen en bestemmingen worden gerangschikt:

• Testgroep: TG1
• Bronnen: 3 (A, B, C)
• Bestemmingen: 2 (D, E)
• Testconfiguraties: 2 (Config 1, Config 2)
• Totaal aantal gemaakte tests: 12

Testnummer	Bron	Doel	Testconfiguratie
1	A	D	Configuratie 1
2	A	D	Configuratie 2
3	A	E	Configuratie 1
4	A	E	Configuratie 2
5	B	D	Configuratie 1
6	B	D	Configuratie 2
7	B	E	Configuratie 1
8	B	E	Configuratie 2
9	E	D	Configuratie 1
10	E	D	Configuratie 2
11	E	E	Configuratie 1
12	E	E	Configuratie 2

Schaallimieten

Verbindingsmonitors hebben de volgende schaallimieten:

• Maximum aantal verbindingsmonitors per abonnement per regio: 100
• Maximum aantal testgroepen per verbindingsmonitor: 20
• Maximum aantal bronnen en bestemmingen per verbindingsmonitor: 100
• Maximum aantal testconfiguraties per verbindingsmonitor: 20

Bewakingsdekking voor Azure- en niet-Azure-resources:

Verbindingsmonitor biedt vijf verschillende dekkingsniveaus voor het bewaken van samengestelde resources, dat wil gezegd virtuele netwerken, subnetten en schaalsets. Het dekkingsniveau wordt gedefinieerd als het percentage exemplaren van een samengestelde resource dat daadwerkelijk is opgenomen in het bewaken van deze resources als bronnen of bestemmingen. Gebruikers kunnen handmatig een dekkingsniveau selecteren in Laag, Onder Gemiddelde, Gemiddeld, Bovengemiddeld en Volledig om een geschat percentage exemplaren te definiëren dat moet worden opgenomen in het bewaken van de specifieke resource als eindpunt.

Bewakingsgegevens analyseren en waarschuwingen instellen

Nadat u een verbindingsmonitor hebt gemaakt, controleren bronnen de connectiviteit met bestemmingen op basis van uw testconfiguratie.

Tijdens het bewaken van eindpunten evalueert de verbindingsmonitor de status van eindpunten eenmaal per 24 uur opnieuw. Als de toewijzing van een VIRTUELE machine ongedaan wordt gemaakt of tijdens een cyclus van 24 uur wordt uitgeschakeld, rapporteert de verbindingsmonitor een onbepaalde status als gevolg van afwezigheid van gegevens in het netwerkpad tot het einde van de cyclus van 24 uur voordat de status van de VIRTUELE machine opnieuw wordt geëvalueerd en de VM-status wordt gerapporteerd als de toewijzing is opgeheven.

Notitie

In het geval van het bewaken van een virtuele-machineschaalset, kunnen exemplaren van een bepaalde schaalset die is geselecteerd voor bewaking (door de gebruiker of standaard opgehaald als onderdeel van het geselecteerde dekkingsniveau) ongedaan worden gemaakt of in het midden van de cyclus van 24 uur omlaag worden geschaald. In deze specifieke periode kan de verbindingsmonitor deze actie niet herkennen en zo een onbepaalde status rapporteren vanwege het ontbreken van gegevens. Gebruikers wordt aangeraden willekeurige selectie van instanties van virtuele-machineschaalsets binnen dekkingsniveaus toe te staan in plaats van bepaalde exemplaren van schaalsets te selecteren voor bewaking, om de risico's te minimaliseren van niet-detectie van niet-gedetecteerde of omlaag geschaalde instanties van virtuele-machineschaalsets in een cyclus van 24 uur en leiden tot een onbepaalde status van verbindingsmonitor.

Controles in een test

Afhankelijk van het protocol dat u in de testconfiguratie selecteert, voert de verbindingsmonitor een reeks controles uit voor het bron-doelpaar. De controles worden uitgevoerd volgens de testfrequentie die u selecteert.

Als u HTTP gebruikt, berekent de service het aantal HTTP-antwoorden dat een geldige antwoordcode heeft geretourneerd. U kunt geldige antwoordcodes instellen met behulp van PowerShell en Azure CLI. Het resultaat bepaalt het percentage mislukte controles. Om RTT te berekenen, meet de service de tijd tussen een HTTP-aanroep en het antwoord.

Als u TCP of ICMP gebruikt, berekent de service het percentage pakketverlies om het percentage mislukte controles te bepalen. Om RTT te berekenen, meet de service de tijd die nodig is om de bevestiging (ACK) te ontvangen voor de pakketten die zijn verzonden. Als u traceroutegegevens voor uw netwerktests hebt ingeschakeld, kunt u het hop-by-hopverlies en de latentie voor uw on-premises netwerk bekijken.

Statussen van een test

Afhankelijk van de gegevens die door de controles worden geretourneerd, kunnen tests de volgende statussen hebben:

• Pass: Werkelijke waarden voor het percentage mislukte controles en RTT vallen binnen de opgegeven drempelwaarden.
• Mislukt: de werkelijke waarden voor het percentage mislukte controles of RTT hebben de opgegeven drempelwaarden overschreden. Als er geen drempelwaarde is opgegeven, bereikt een test de status Mislukt wanneer het percentage mislukte controles 100 is.
• Waarschuwing:
  • Als er een drempelwaarde is opgegeven en de verbindingsmonitor een percentage met controles ziet dat groter is dan 80 procent van de drempelwaarde, wordt de test gemarkeerd als Waarschuwing.
  • Als er geen opgegeven drempelwaarden zijn, wijst verbindingsmonitor automatisch een drempelwaarde toe. Wanneer deze drempelwaarde wordt overschreden, verandert de teststatus in Waarschuwing. Voor retourtijd in TCP- of ICMP-tests is de drempelwaarde 750 milliseconden (ms). Voor het percentage mislukte controles is de drempelwaarde 10 procent.
• Onbepaald: geen gegevens in de Log Analytics-werkruimte. Controleer de metrische gegevens.
• Niet uitgevoerd: Uitgeschakeld door de testgroep uit te schakelen. 

Gegevensverzameling, analyse en waarschuwingen

De gegevens die de verbindingsmonitor verzamelt, worden opgeslagen in de Log Analytics-werkruimte. U stelt deze werkruimte in toen u de verbindingsmonitor hebt gemaakt.

Bewakingsgegevens zijn ook beschikbaar in metrische gegevens van Azure Monitor. U kunt Log Analytics gebruiken om uw bewakingsgegevens zo lang mogelijk te bewaren. In Azure Monitor worden metrische gegevens standaard slechts 30 dagen opgeslagen.

U kunt waarschuwingen op basis van metrische gegevens instellen op de gegevens.

Dashboards bewaken

Op de bewakingsdashboards kunt u een lijst weergeven met de verbindingsmonitors waartoe u toegang hebt voor uw abonnementen, regio's, tijdstempels, bronnen en doeltypen.

Wanneer u vanuit Network Watcher naar de verbindingsmonitor gaat, kunt u gegevens bekijken op:

• Verbindingsmonitor: Een lijst met alle verbindingsmonitors die zijn gemaakt voor uw abonnementen, regio's, tijdstempels, bronnen en doeltypen. Deze weergave is de standaardweergave.
• Testgroepen: Een lijst met alle testgroepen die zijn gemaakt voor uw abonnementen, regio's, tijdstempels, bronnen en doeltypen. Deze testgroepen worden niet gefilterd op verbindingsmonitors.
• Test: Een lijst met alle tests die zijn uitgevoerd voor uw abonnementen, regio's, tijdstempels, bronnen en doeltypen. Deze tests worden niet gefilterd op verbindingsmonitors of testgroepen.

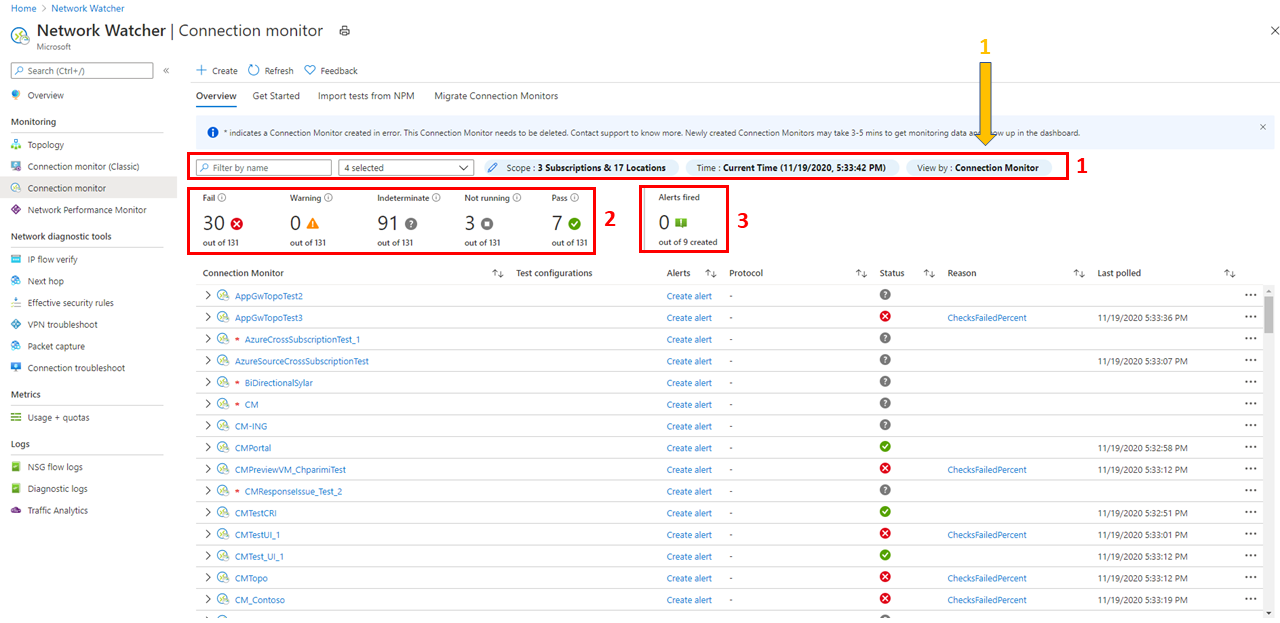

In de volgende afbeelding worden de drie gegevensweergaven aangegeven met pijl 1.

Op het dashboard kunt u elke verbindingsmonitor uitbreiden om de testgroepen ervan weer te geven. Vervolgens kunt u elke testgroep uitvouwen om de tests weer te geven die erin worden uitgevoerd.

U kunt een lijst filteren op basis van:

• Filters op het hoogste niveau: doorzoek de lijst op tekst, entiteitstype (verbindingsmonitor, testgroep of test) tijdstempel en bereik. Bereik omvat abonnementen, regio's, bronnen en doeltypen. Zie vak 1 in de volgende afbeelding.

• Op status gebaseerde filters: filter op de status van de verbindingsmonitor, testgroep of test. Zie vak 2 in de volgende afbeelding.

• Filter op basis van waarschuwingen: filteren op waarschuwingen die worden geactiveerd op de verbindingsmonitorresource. Zie vak 3 in de volgende afbeelding.



Als u bijvoorbeeld alle tests in verbindingsmonitor wilt weergeven, waarbij het bron-IP-adres 10.192.64.56 is, voert u de volgende stappen uit:

1. Wijzig de weergave in Testen.
2. Voer in het zoekvak 10.192.64.56 in.
3. Selecteer Bronnen onder Bereik in het filter op het hoogste niveau.

Voer de volgende stappen uit om alleen mislukte tests weer te geven in de verbindingsmonitor, waarbij het bron-IP-adres 10.192.64.56 is:

1. Wijzig de weergave in Testen.
2. Selecteer Mislukt voor het filter op basis van de status.
3. Voer in het zoekvak 10.192.64.56 in.
4. Selecteer Bronnen onder Bereik in het filter op het hoogste niveau.

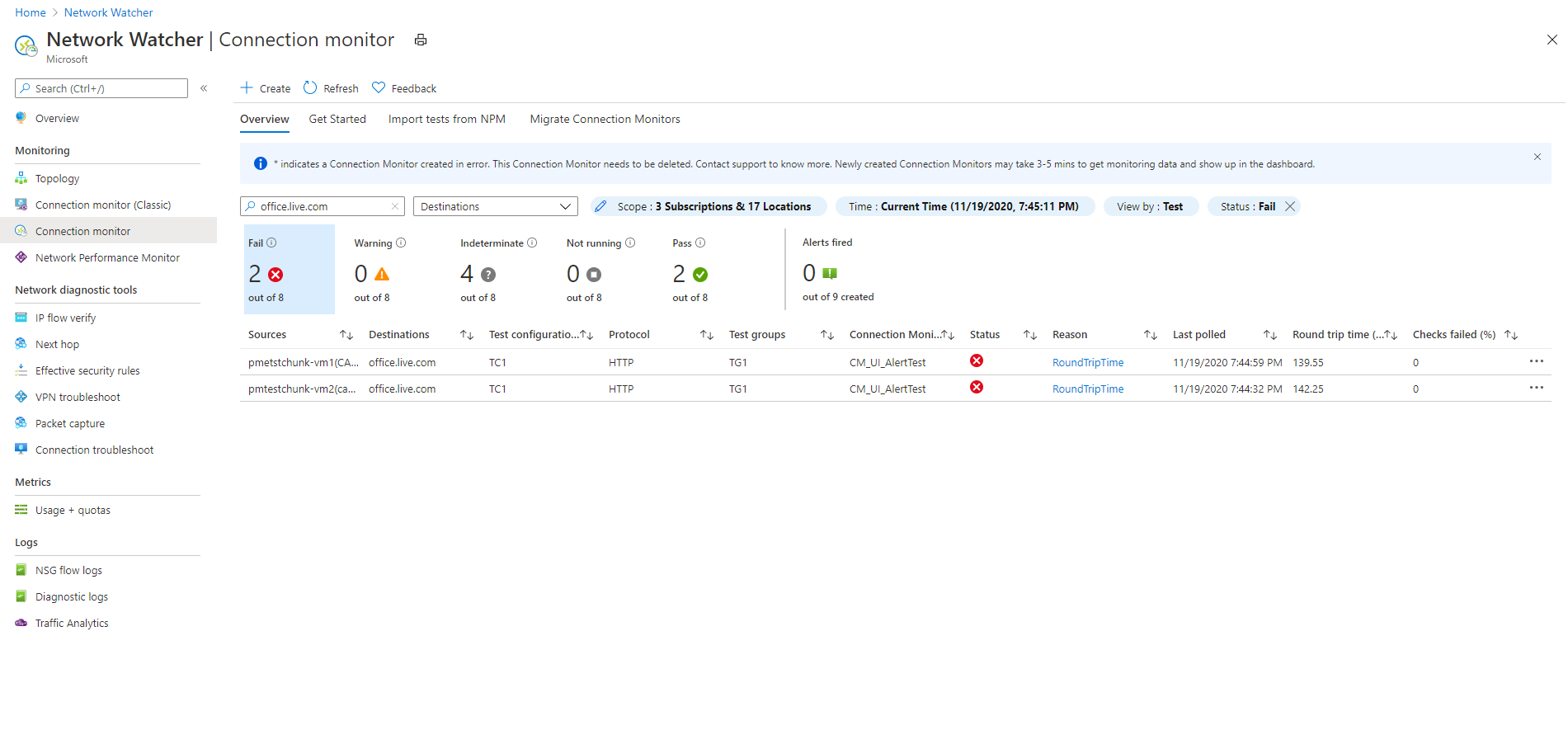

Voer de volgende stappen uit om alleen mislukte tests weer te geven in de verbindingsmonitor, waarbij de bestemming is outlook.office365.com:

1. Wijzig de weergave in Testen.
2. Selecteer Mislukt voor het filter op basis van de status.
3. Typ office.live.com in het zoekvak.
4. Selecteer Onder Bereik in het filter op het hoogste niveau de optie Bestemmingen.

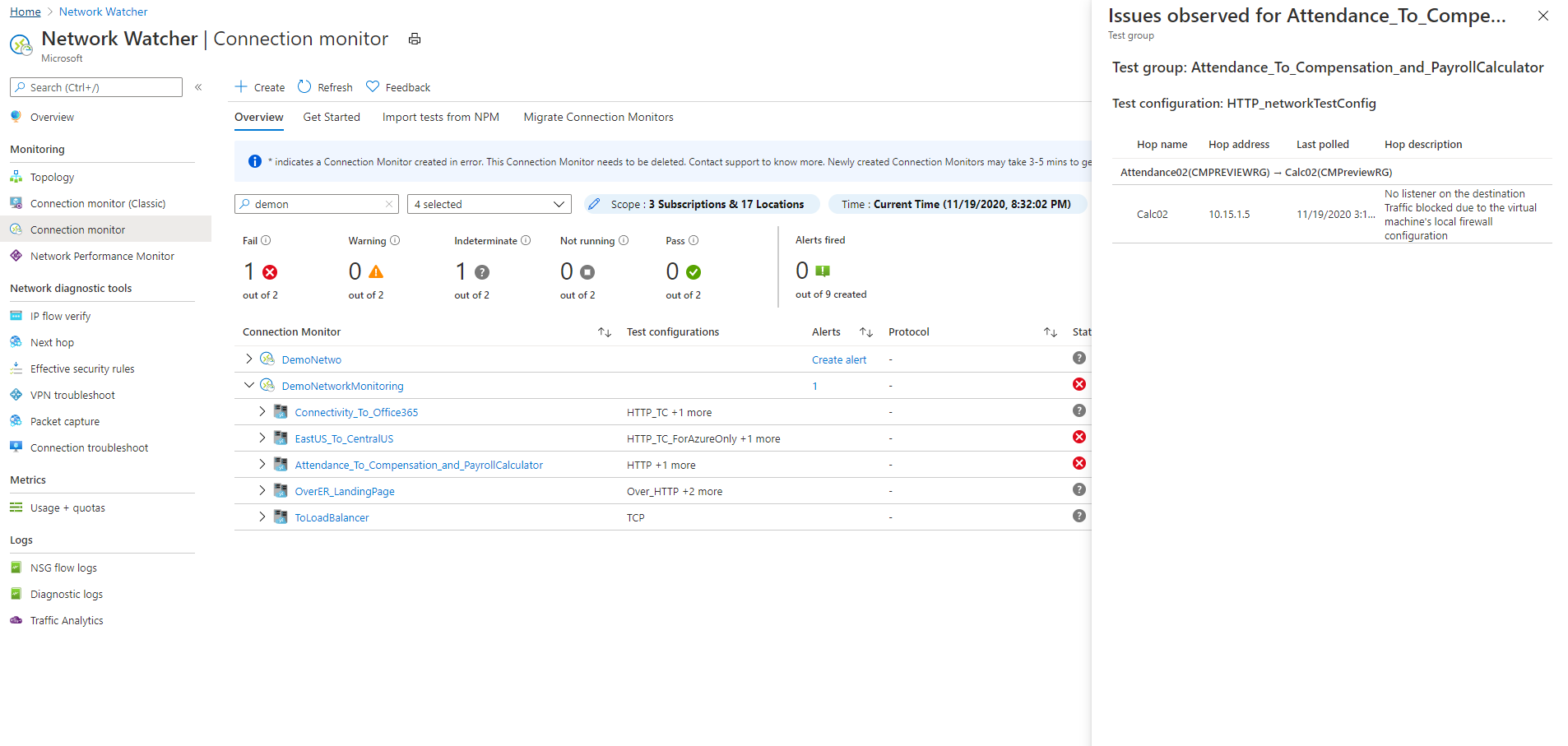

Als u de reden voor het mislukken van een verbindingsmonitor of testgroep of test wilt weten, selecteert u de kolom Reden . Hiermee wordt aangegeven welke drempelwaarde (percentage controles mislukt of RTT) is overschreden en worden gerelateerde diagnostische berichten weergegeven.

Ga als volgt te werk om de trends in RTT en het percentage mislukte controles voor een verbindingsmonitor weer te geven:

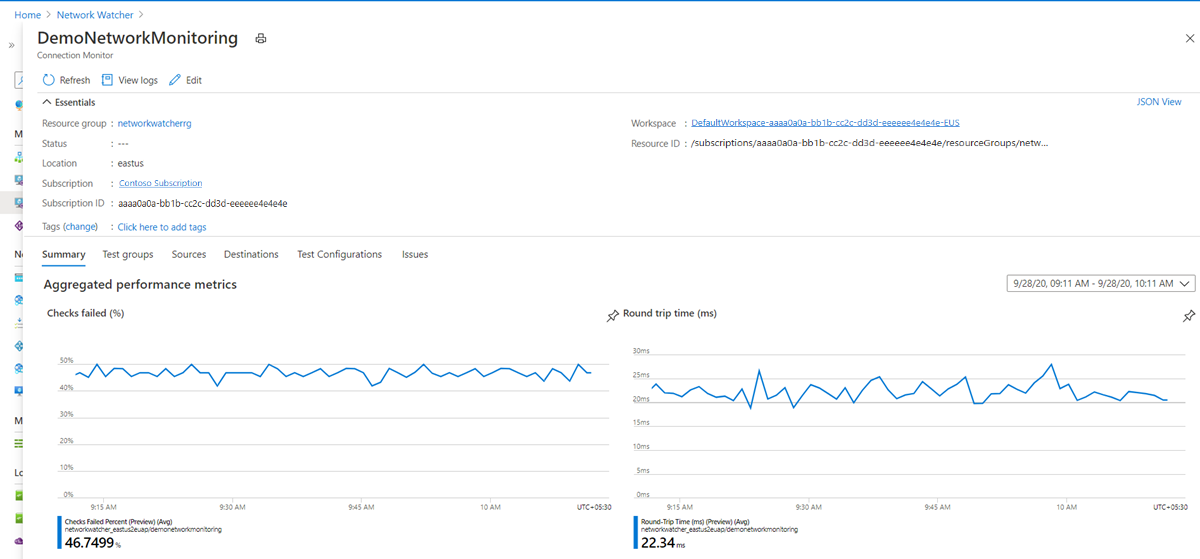

1. Selecteer de verbindingsmonitor die u wilt onderzoeken.

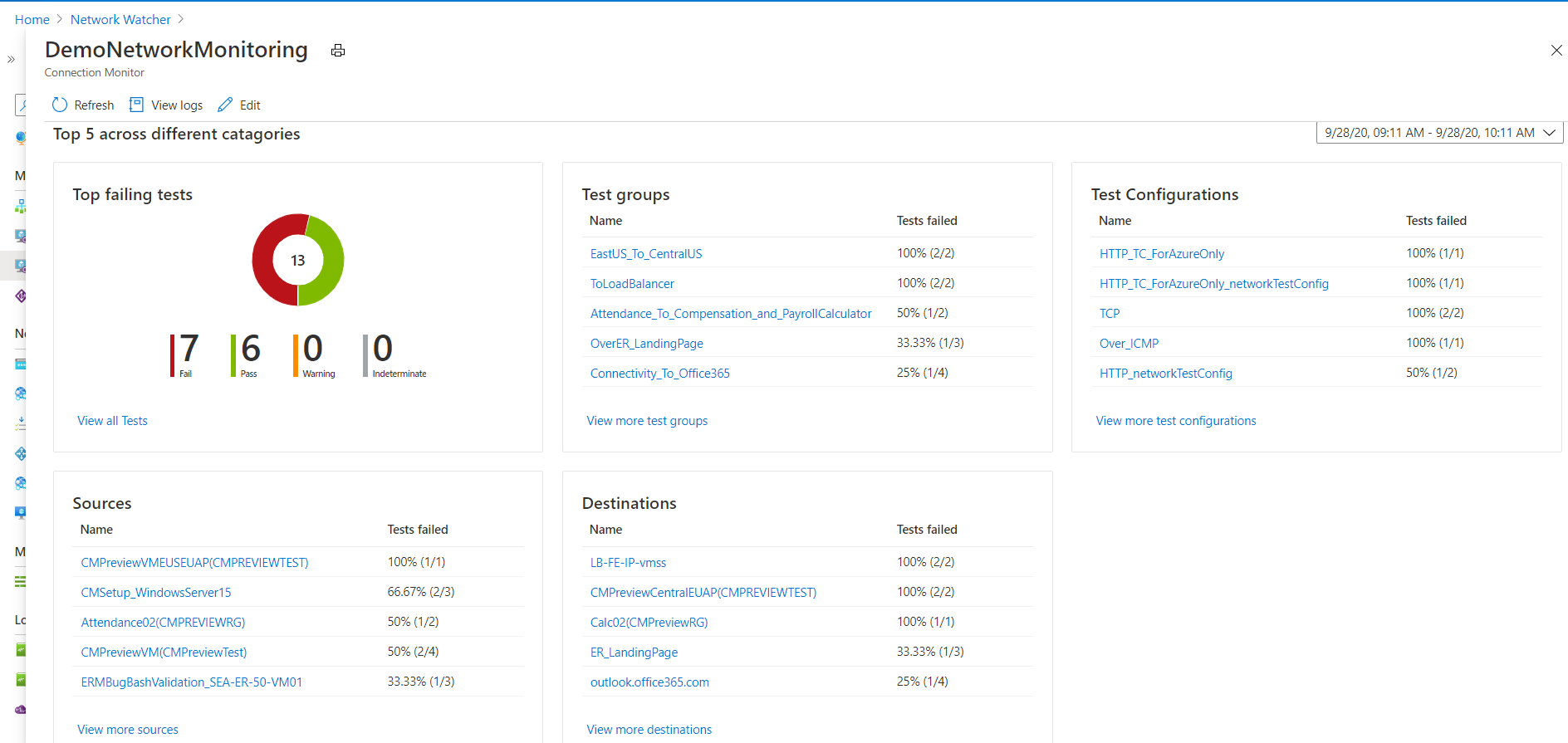

   In het deelvenster worden de volgende secties weergegeven:

   • Essentials: De resourcespecifieke eigenschappen van de geselecteerde verbindingsmonitor.
   • Samenvatting:
     • De geaggregeerde trendlijnen voor RTT en het percentage mislukte controles voor alle tests in de verbindingsmonitor. U kunt een specifiek tijdstip instellen om de details weer te geven.
     • De top vijf van testgroepen, bronnen en bestemmingen, op basis van de RTT of het percentage mislukte controles.
   • Tabbladen: Testgroepen, bronnen, bestemmingen en testconfiguraties. Bevat testgroepen, bronnen of bestemmingen in de verbindingsmonitor. Controleren op mislukte tests, geaggregeerde RTT- en controles mislukte percentagewaarden. U kunt ook teruggaan in de tijd om gegevens weer te geven.
   • Problemen: problemen op hopniveau voor elke test in de verbindingsmonitor.



2. In dit deelvenster kunt u het volgende doen:

   • Selecteer Alle tests weergeven om alle tests in de verbindingsmonitor weer te geven.

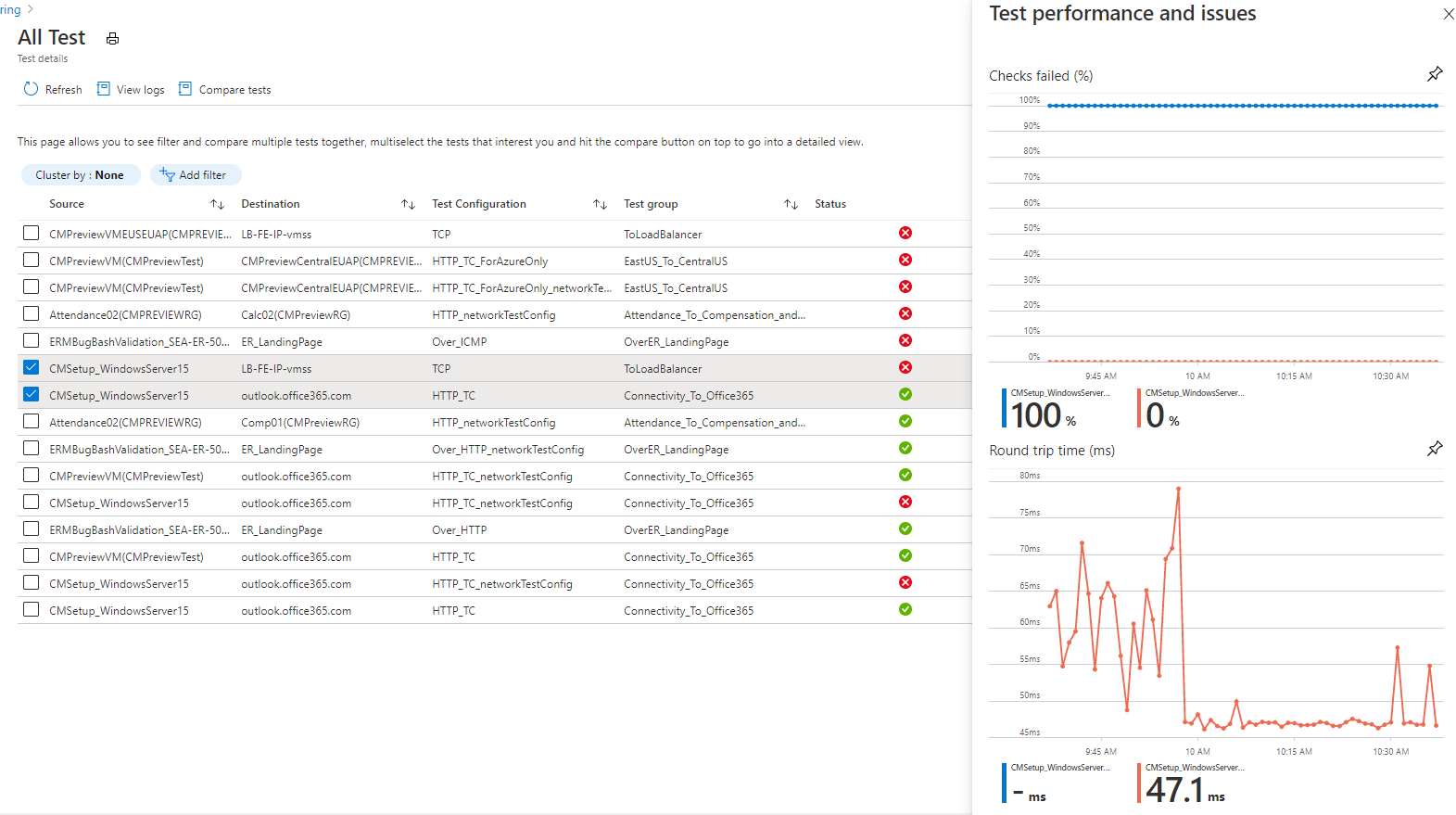

     • Selecteer tests en vergelijk ze.



     • Gebruik clusters om samengestelde resources, zoals virtuele netwerken en subnetten, uit te breiden naar de onderliggende resources.

     • Bekijk de topologie voor tests door de topologie te selecteren.

   • Selecteer Alle testgroepen weergeven, Testconfiguraties weergeven, Bronnen weergeven en Bestemmingen weergeven om details weer te geven die specifiek zijn voor elk.

   • Selecteer een testgroep, testconfiguratie, bron of bestemming om alle tests in de entiteit weer te geven.

Als u de trends in RTT en het percentage mislukte controles voor een testgroep wilt bekijken, selecteert u de testgroep die u wilt onderzoeken.

U kunt deze bekijken en navigeren zoals in de verbindingsmonitor: essentials, samenvatting, tabel voor testgroepen, bronnen, bestemmingen en testconfiguraties.

Als u de trends in RTT en het percentage mislukte controles voor een test wilt bekijken, voert u de volgende stappen uit:

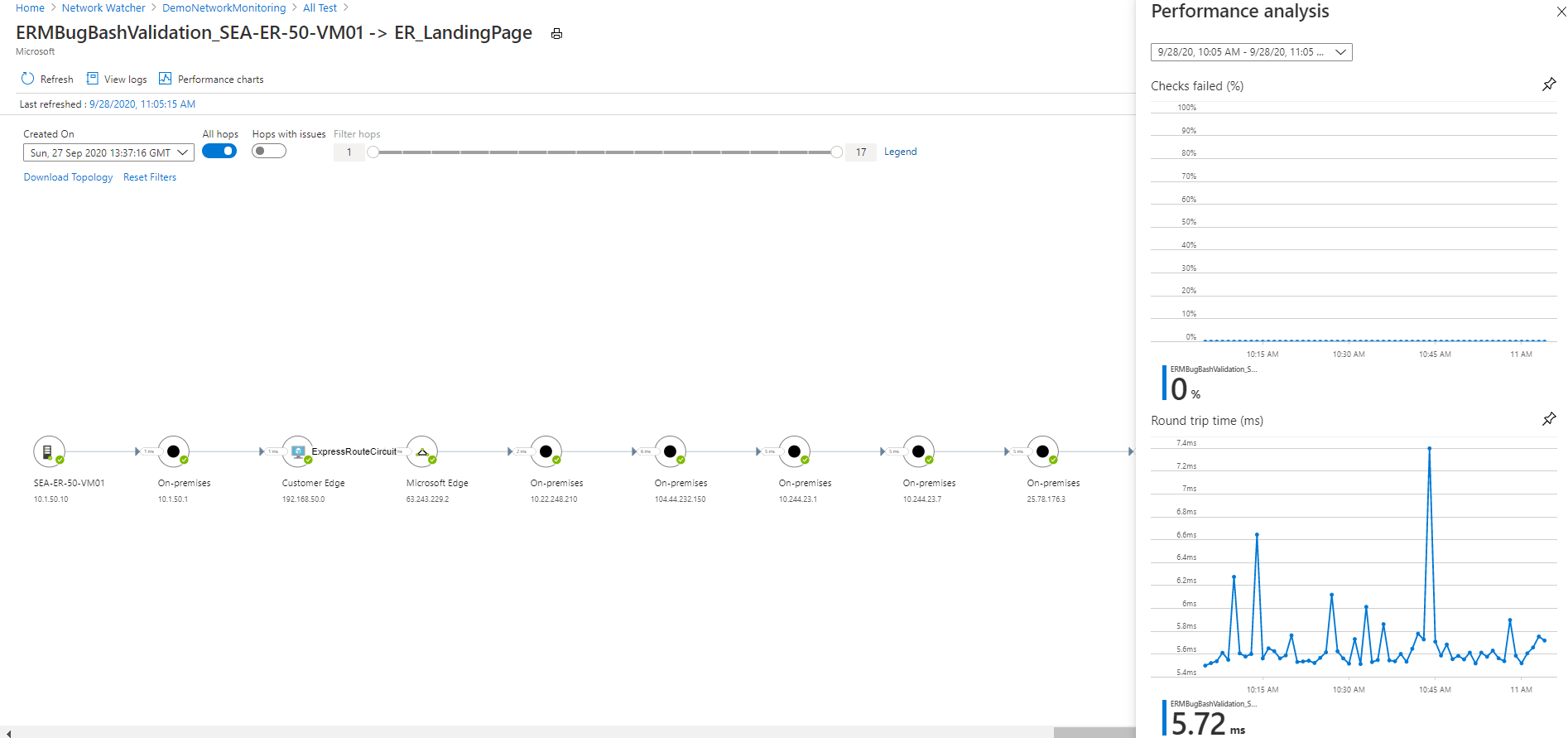

1. Selecteer de test die u wilt onderzoeken. U kunt de netwerktopologie en de end-to-end trendgrafieken bekijken voor het percentage controles mislukt en de retourtijd.

2. Als u de geïdentificeerde problemen wilt weergeven, selecteert u in de topologie een hop in het pad. De hops zijn Azure-resources.

   Notitie

   Deze functionaliteit is momenteel niet beschikbaar voor on-premises netwerken.



Logboekquery's in Log Analytics

Gebruik Log Analytics om aangepaste weergaven van uw bewakingsgegevens te maken. Alle weergegeven gegevens zijn afkomstig van Log Analytics. U kunt gegevens in de opslagplaats interactief analyseren. Correleert de gegevens van agentstatus of andere oplossingen die zijn gebaseerd op Log Analytics. Exporteer de gegevens naar Excel of Power BI of maak een deelbare koppeling.

Netwerktopologie in verbindingsmonitor

Meestal bouwt u verbindingsmonitortopologie met behulp van het resultaat van een traceroute-opdracht die door de agent wordt uitgevoerd. Met de traceroute-opdracht worden in principe alle hops van bron naar bestemming opgehaald.

In gevallen waarin de bron of bestemming echter binnen De grenzen van Azure ligt, bouwt u de topologie door de resultaten van twee afzonderlijke bewerkingen samen te voegen. De eerste bewerking is het resultaat van de traceroute-opdracht. De tweede bewerking is het resultaat van een interne opdracht die een logische route identificeert op basis van de netwerkconfiguratie (klant) binnen Azure-grenzen. Deze interne opdracht is vergelijkbaar met het hulpprogramma voor diagnostische gegevens over de volgende hop van Network Watcher.

Omdat de tweede bewerking logisch is en de eerste bewerking meestal geen hops binnen Azure-grenzen identificeert, geven een paar hops in het samengevoegde resultaat (meestal die binnen Azure-grenzen) geen latentiewaarden weer.

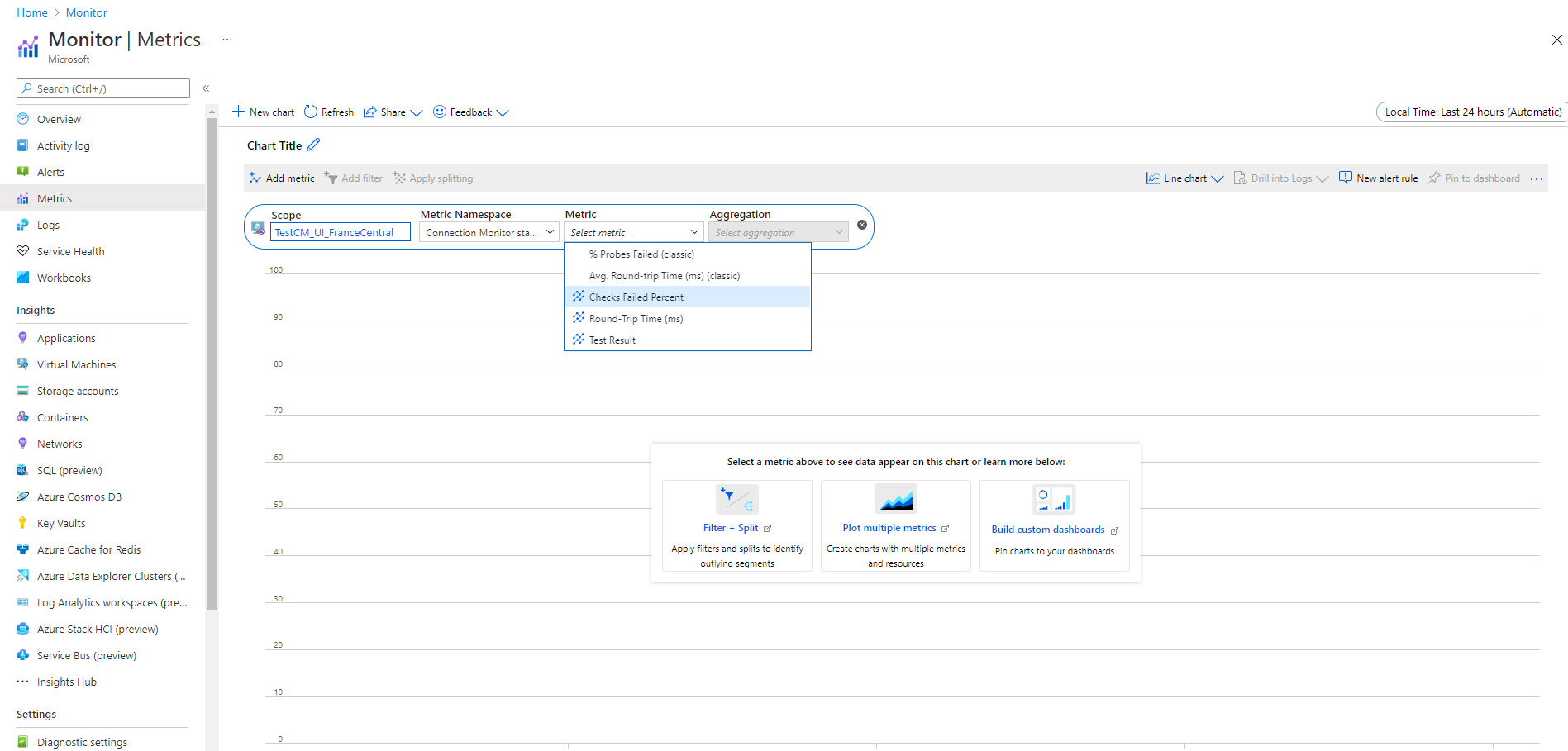

Metrische gegevens in Azure Monitor

In verbindingsmonitors die zijn gemaakt vóór de verbindingsmonitorervaring, zijn alle vier de metrische gegevens beschikbaar: % tests mislukt, AverageRoundtripMs, ChecksFailedPercent en RoundTripTimeMs.

In verbindingsmonitors die zijn gemaakt in de verbindingsmonitorervaring, zijn gegevens alleen beschikbaar voor metrische gegevens van ChecksFailedPercent, RoundTripTimeMs en Testresultaten.

Metrische gegevens worden gegenereerd volgens de bewakingsfrequentie en ze beschrijven aspecten van een verbindingsmonitor op een bepaald moment. Metrische gegevens van de verbindingsmonitor hebben ook meerdere dimensies, zoals SourceName, DestinationName, TestConfiguration en TestGroup. U kunt deze dimensies gebruiken om specifieke gegevens te visualiseren en deze te richten tijdens het definiëren van waarschuwingen.

Metrische Gegevens van Azure staan momenteel een minimale granulariteit van 1 minuut toe. Als de frequentie minder dan 1 minuut is, worden geaggregeerde resultaten weergegeven.

Wanneer u metrische gegevens gebruikt, stelt u het resourcetype in als Microsoft.Network/networkWatchers/connectionMonitors.

Metrische gegevens	Weergavenaam	Eenheid	Aggregatietype	Beschrijving	Dimensies
ChecksFailedPercent	% controles zijn mislukt	Percentage	Gemiddeld	Percentage mislukte controles voor een test.	ConnectionMonitorResourceId SourceAddress SourceName SourceResourceId SourceType Protocol DestinationAddress DestinationName DestinationResourceId DestinationType DestinationPort TestGroupName TestConfigurationName Regio SourceIP DestinationIP SourceSubnet DestinationSubnet
RoundTripTimeMs	Retourtijd (ms)	Milliseconden	Gemiddeld	RTT voor controles die worden verzonden tussen bron en bestemming. Deze waarde is niet gemiddeld.	ConnectionMonitorResourceId SourceAddress SourceName SourceResourceId SourceType Protocol DestinationAddress DestinationName DestinationResourceId DestinationType DestinationPort TestGroupName TestConfigurationName Regio SourceIP DestinationIP SourceSubnet DestinationSubnet
TestResult	Testresultaat	Tellen	Gemiddeld	Testresultaten van verbindingsmonitor. Interpretatie van resultaatwaarden: 0- Onbepaald 1- Pass 2- Waarschuwing 3- Mislukt	SourceAddress SourceName SourceResourceId SourceType Protocol DestinationAddress DestinationName DestinationResourceId DestinationType DestinationPort TestGroupName TestConfigurationName SourceIP DestinationIP SourceSubnet DestinationSubnet

Waarschuwingen op basis van metrische gegevens voor verbindingsmonitor

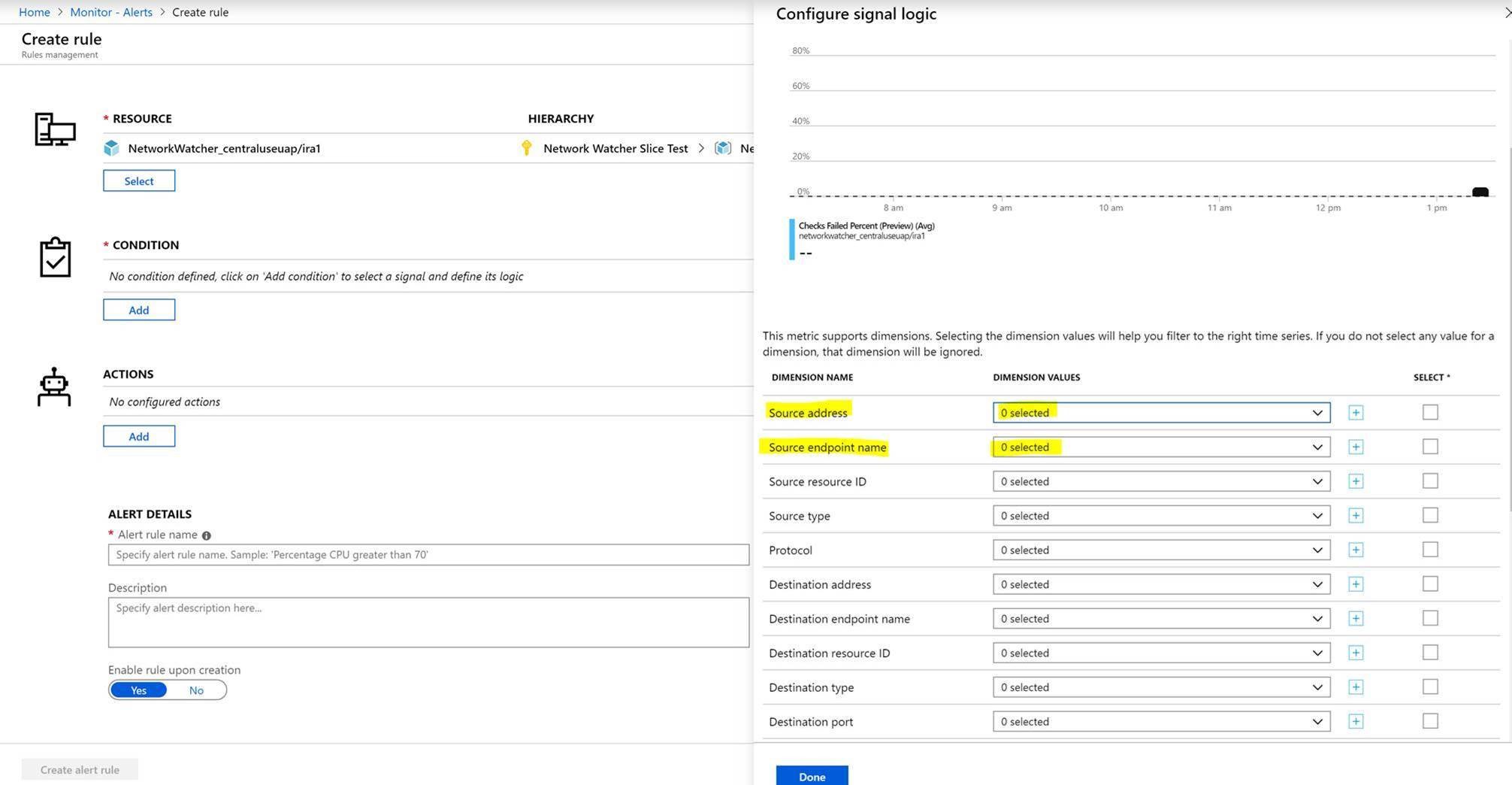

U kunt metrische waarschuwingen voor verbindingsmonitors maken met behulp van de volgende methoden:

• Maak vanuit verbindingsmonitor metrische waarschuwingen tijdens het maken van verbindingsmonitors met behulp van Azure Portal.

• Maak vanuit verbindingsmonitor metrische waarschuwingen met behulp van Waarschuwingen configureren in het dashboard.

• Maak vanuit Azure Monitor metrische waarschuwingen door de volgende stappen uit te voeren:

  1. Selecteer de verbindingsmonitorresource die u hebt gemaakt in de verbindingsmonitor.
  2. Zorg ervoor dat metrische gegevens zijn geselecteerd als signaaltype voor de verbindingsmonitor.
  3. Selecteer ControlesFailedPercent of RoundTripTimeMs in Voorwaarde toevoegen voor de signaalnaam.
  4. Selecteer bij Signaaltype de optie Metrische gegevens. Selecteer bijvoorbeeld ChecksFailedPercent.
  5. Alle dimensies voor de metrische gegevens worden vermeld. Selecteer de dimensienaam en dimensiewaarde. Selecteer bijvoorbeeld Bronadres en voer vervolgens het IP-adres van een bron in uw verbindingsmonitor in.
  6. Voer in Waarschuwingslogica de volgende waarden in:
     • Voorwaardetype: statisch.
     • Voorwaarde en drempelwaarde.
     • Aggregatiegranulariteit en evaluatiefrequentie: verbindingsmonitor werkt gegevens elke minuut bij.
  7. Selecteer uw actiegroep in Acties.
  8. Geef waarschuwingsdetails op.
  9. Maak de waarschuwingsregel.



Problemen in uw netwerk vaststellen

Verbindingsmonitor helpt u bij het diagnosticeren van problemen in uw verbindingsmonitor en uw netwerk. Problemen in uw hybride netwerk worden gedetecteerd door de Log Analytics-agents die u eerder hebt geïnstalleerd. Problemen in Azure worden gedetecteerd door de Network Watcher-extensie.

U kunt problemen in het Azure-netwerk bekijken in de netwerktopologie.

Voor netwerken waarvan de bronnen on-premises VM's zijn, kunnen de volgende problemen worden gedetecteerd:

• Er is een time-out opgetreden voor de aanvraag.
• Eindpunt niet omgezet door DNS: tijdelijk of permanent. URL is ongeldig.
• Er zijn geen hosts gevonden.
• De bron kan geen verbinding maken met de bestemming. Het doel is niet bereikbaar via ICMP.
• Problemen met betrekking tot certificaten:
  • Clientcertificaat dat is vereist om de agent te verifiëren.
  • Certificaatintrekkingslijst is niet toegankelijk.
  • De hostnaam van het eindpunt komt niet overeen met het onderwerp of de alternatieve naam van het onderwerp van het certificaat.
  • Het basiscertificaat ontbreekt in het archief met vertrouwde certificeringsinstanties van de bron.
  • SSL-certificaat is verlopen, ongeldig, ingetrokken of niet compatibel.

Voor netwerken waarvan de bronnen Azure-VM's zijn, kunnen de volgende problemen worden gedetecteerd:

• Agentproblemen:

  • Agent is gestopt.
  • Dns-omzetting is mislukt.
  • Er wordt geen toepassing of listener op de doelpoort geluisterd.
  • Socket kan niet worden geopend.

• Problemen met vm-status:

  • Starten
  • Stoppen
  • Gestopt
  • Vrijgeven
  • Toewijzing ongedaan gemaakt
  • Opnieuw opstarten
  • Niet toegewezen

• ARP-tabelvermelding ontbreekt.

• Verkeer is geblokkeerd vanwege lokale firewallproblemen of NSG-regels.

• Problemen met de gateway van het virtuele netwerk:

  • Ontbrekende routes.
  • De tunnel tussen twee gateways is verbroken of ontbreekt.
  • De tweede gateway is niet gevonden door de tunnel.
  • Er is geen peering-informatie gevonden.

  Notitie

  Als er twee verbonden gateways zijn en een van deze zich niet in dezelfde regio bevindt als het broneindpunt, identificeert de verbindingsmonitor deze als een 'geen route geleerd' voor de topologieweergave. Connectiviteit wordt niet beïnvloed. Dit is een bekend probleem en we zijn bezig met het oplossen van dit probleem.

  • De route ontbreekt in Microsoft Edge.
  • Verkeer is gestopt vanwege systeemroutes of door de gebruiker gedefinieerde route (UDR).
  • Border Gateway Protocol (BGP) is niet ingeschakeld voor de gatewayverbinding.
  • De DIP-test (Dynamic IP Address) is offline bij de load balancer.

Ondersteuningstypen voor Azure-connectiviteitsbewaking vergelijken

U kunt tests van Netwerkprestatiemeter en Verbindingsmonitor (klassiek) met één klik en zonder downtime migreren naar de meest recente verbindingsmonitor.

De migratie helpt bij het produceren van de volgende resultaten:

• Agents en firewallinstellingen werken zoals het is. Er zijn geen wijzigingen vereist.

• Bestaande verbindingsmonitors worden toegewezen aan testgroeptestindeling > voor verbindingsmonitor>. Als u Bewerken selecteert, kunt u de eigenschappen van de meest recente verbindingsmonitor bekijken en wijzigen, een sjabloon downloaden om wijzigingen aan te brengen in de verbindingsmonitor en deze verzenden via Azure Resource Manager.

• Virtuele Azure-machines met de Network Watcher-extensie verzenden gegevens naar zowel de werkruimte als de metrische gegevens. De verbindingsmonitor maakt de gegevens beschikbaar via de nieuwe metrische gegevens (ChecksFailedPercent en RoundTripTimeMs) in plaats van de oude metrische gegevens (ProbesFailedPercent en AverageRoundtripMs). De oude metrische gegevens worden gemigreerd naar nieuwe metrische gegevens als ProbesFailedPercent > ChecksFailedPercent en AverageRoundtripMs > RoundTripTimeMs.

• Gegevensbewaking:

  • Waarschuwingen: automatisch gemigreerd naar de nieuwe metrische gegevens.
  • Dashboards en integraties: vereist handmatige bewerking van de set met metrische gegevens.

Er zijn verschillende redenen om te migreren van netwerkprestatiemeter en verbindingsmonitor (klassiek) naar verbindingsmonitor. De volgende tabel bevat enkele use cases die laten zien hoe de meest recente verbindingsmonitor presteert op basis van netwerkprestatiemeter en verbindingsmonitor (klassiek).

Functie	Netwerkprestatiemeter	Verbindingsmonitor (klassiek)	Verbindingsmonitor
Geïntegreerde ervaring voor Azure en hybride bewaking	Niet beschikbaar	Niet beschikbaar	Beschikbaar
Bewaking tussen abonnementen, regio's en werkruimten	Staat bewaking tussen abonnementen en regio's toe, maar staat geen bewaking tussen werkruimten toe.	Niet beschikbaar	Hiermee staat u bewaking tussen abonnementen en werkruimten toe; meerdere werkruimten hebben een regionale grens.
Ondersteuning voor gecentraliseerde werkruimten	Niet beschikbaar	Niet beschikbaar	Beschikbaar
Meerdere bronnen kunnen meerdere bestemmingen pingen	Met prestatiebewaking kunnen meerdere bronnen meerdere bestemmingen pingen. Met bewaking van serviceconnectiviteit kunnen meerdere bronnen één service of URL pingen. Met ExpressRoute kunnen meerdere bronnen meerdere bestemmingen pingen.	Niet beschikbaar	Beschikbaar
Geïntegreerde topologie in on-premises, internethops en Azure	Niet beschikbaar	Niet beschikbaar	Beschikbaar
HTTP-statuscodecontroles	Niet beschikbaar	Niet beschikbaar	Beschikbaar
Connectiviteitsdiagnose	Niet beschikbaar	Beschikbaar	Beschikbaar
Samengestelde resources : virtuele netwerken, subnetten en on-premises aangepaste netwerken	Prestatiebewaking ondersteunt subnetten, on-premises netwerken en logische netwerkgroepen. Bewaking van serviceconnectiviteit en ExpressRoute bieden alleen ondersteuning voor on-premises en bewaking tussen werkruimten.	Niet beschikbaar	Beschikbaar
Metingen voor metrische gegevens en dimensies voor connectiviteit	Niet beschikbaar	Verlies, latentie en RTT.	Beschikbaar
Automation : PowerShell, de Azure CLI, Terraform	Niet beschikbaar	Beschikbaar	Beschikbaar
Ondersteuning voor Linux	Prestatiebewaking ondersteunt Linux. Service Connectivity Monitor en ExpressRoute bieden geen ondersteuning voor Linux.	Beschikbaar	Beschikbaar
Ondersteuning voor openbare, overheid, mooncake en luchtwolk	Beschikbaar	Beschikbaar	Beschikbaar

Gerelateerde inhoud

• Zie Netwerkcommunicatie tussen twee virtuele machines bewaken met behulp van Azure Portal voor meer informatie over het maken van een verbindingsmonitor.
• Zie Veelgestelde vragen over verbindingsmonitoren voor antwoorden op de meest gestelde vragen.
• Zie Migreren van verbindingsmonitor (klassiek) en uw tests migreren vanuit Netwerkprestatiemeter voor meer informatie over het migreren naar de verbindingsmonitor.
• Zie het schema voor verbindingsmonitor voor meer informatie over schemavelden voor verbindingsmonitoren.
