Prestaties van grafieken met VM-inzichten

VM-inzichten bevatten een set prestatiegrafieken die zijn gericht op verschillende key performance indicators om u te helpen bepalen hoe goed een virtuele machine presteert. In de grafieken wordt het resourcegebruik gedurende een bepaalde periode weergegeven. U kunt deze gebruiken om knelpunten en afwijkingen te identificeren. U kunt ook overschakelen naar een perspectief waarin elke machine wordt weergegeven om het resourcegebruik weer te geven op basis van de geselecteerde metrische gegevens.

VM-inzichten bewaakt de belangrijkste prestatie-indicatoren van het besturingssysteem met betrekking tot processor, geheugen, netwerkadapter en schijfgebruik. Prestaties helpen bij het volgende:

• Maak problemen beschikbaar die duiden op een mogelijke fout in het systeemonderdeel.
• Ondersteuning voor afstemming en optimalisatie om efficiëntie te bereiken.
• Ondersteuning voor capaciteitsplanning.

Notitie

De netwerkgrafiek op het tabblad Prestaties ziet er anders uit dan de netwerkgrafiek op de overzichtspagina van Azure VM, omdat op de overzichtspagina grafieken worden weergegeven op basis van de meting van de activiteit van de host in de gast-VM. In de netwerkgrafiek in het overzicht van azure-VM's wordt alleen netwerkverkeer weergegeven dat in rekening wordt gebracht. Verkeer tussen virtuele netwerken is niet opgenomen. De gegevens en grafieken die voor VM-inzichten worden weergegeven, zijn gebaseerd op gegevens van de gast-VM. In de netwerkgrafiek worden alle TCP/IP-verkeer weergegeven dat binnenkomend en uitgaand is naar die VM, inclusief verkeer tussen virtuele netwerken.

Beperkingen

Beperkingen in het verzamelen van prestaties met VM-inzichten:

• Beschikbaar geheugen is niet beschikbaar in alle Linux-versies, waaronder Red Hat Linux (RHEL) 6. Deze is beschikbaar in Linux-versies die kernelversie 3.14 of hoger gebruiken. Het is mogelijk beschikbaar in sommige kernelversies tussen 3.0 en 3.14.
• Metrische gegevens zijn alleen beschikbaar voor gegevensschijven op virtuele Linux-machines die gebruikmaken van XFS-bestandssysteem of EXT-bestandssysteemfamilie (EXT2, EXT3, EXT4).
• Het verzamelen van metrische prestatiegegevens van gedeelde netwerkstations wordt niet ondersteund.

Perspectief voor meerdere VM's vanuit Azure Monitor

Vanuit Azure Monitor biedt de functie Prestaties een overzicht van alle bewaakte VM's die zijn geïmplementeerd in werkgroepen in uw abonnementen of in uw omgeving.

Ga als volgende te werk om toegang te krijgen vanuit Azure Monitor:

1. Selecteer Monitor in Azure Portal.
2. Selecteer Virtuele machines in de sectie Oplossingen.
3. Selecteer het tabblad Prestaties.

Als u meer dan één Log Analytics-werkruimte hebt, selecteert u op het tabblad Top N-grafieken de werkruimte die is ingeschakeld met de oplossing in de werkruimtekiezer boven aan de pagina. De groepskiezer retourneert abonnementen, resourcegroepen, computergroepen en virtuele-machineschaalsets met betrekking tot de geselecteerde werkruimte die u kunt gebruiken om de resultaten verder te filteren die worden weergegeven in de grafieken op deze pagina en op de andere pagina's. Uw selectie is alleen van toepassing op de functie Prestaties en wordt niet overgedragen naar Kaart.

In de grafieken worden standaard prestatiemeteritems weergegeven voor het afgelopen uur. Met behulp van de TimeRange-selector kunt u query's uitvoeren op historische tijdsbereiken van maximaal 30 dagen om te laten zien hoe de prestaties in het verleden eruitzien.

Er worden vijf grafieken met capaciteitsgebruik weergegeven op de pagina:

• CPU-gebruik %: toont de vijf belangrijkste machines met het hoogste gemiddelde processorgebruik.
• Beschikbaar geheugen: toont de top vijf machines met de laagste gemiddelde hoeveelheid beschikbaar geheugen.
• Gebruikte logische schijfruimte %: toont de vijf belangrijkste computers met de hoogste gemiddelde schijfruimte die wordt gebruikt voor alle schijfvolumes.
• Verzonden bytes: toont de top vijf machines met het hoogste gemiddelde van verzonden bytes.
• Ontvangstsnelheid van bytes: toont de vijf belangrijkste machines met het hoogste gemiddelde van ontvangen bytes.

Notitie

In elke grafiek die hierboven wordt beschreven, worden alleen de top 5 machines weergegeven.

Als u het punaisepictogram in de rechterbovenhoek van een grafiek selecteert, wordt het vastgemaakt aan het laatste Azure-dashboard dat u hebt bekeken. Vanuit het dashboard kunt u het formaat van de grafiek wijzigen en verplaatsen. Als u de grafiek vanuit het dashboard selecteert, wordt u omgeleid naar VM-inzichten en wordt het juiste bereik en de juiste weergave geladen.

Selecteer het pictogram links van het punaisepictogram in een grafiek om de lijstweergave Top N te openen. In deze lijstweergave ziet u het resourcegebruik voor een prestatiemetriek per afzonderlijke VM. Ook ziet u welke machine het hoogst is.

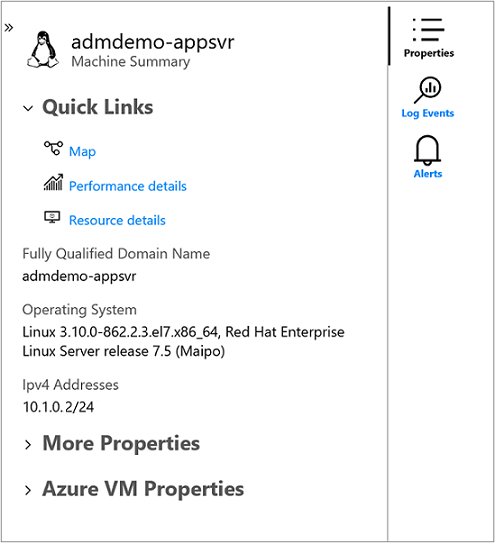

Wanneer u de virtuele machine selecteert, wordt het deelvenster Eigenschappen aan de rechterkant geopend. Hier ziet u eigenschappen zoals systeeminformatie die door het besturingssysteem en de eigenschappen van de Azure-VM zijn gerapporteerd. Als u een optie selecteert in de sectie Snelle koppelingen , wordt u rechtstreeks vanuit de geselecteerde VIRTUELE machine naar die functie geleid.

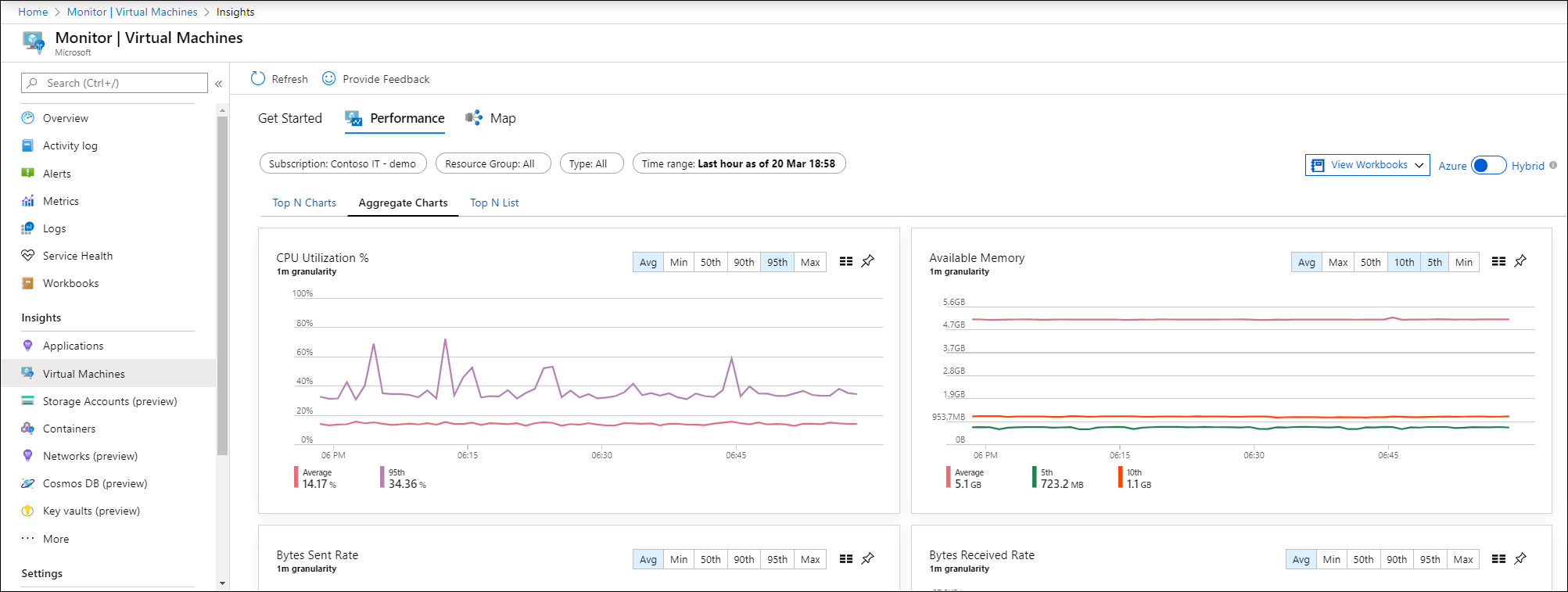

U kunt overschakelen naar het tabblad Geaggregeerde grafieken om de metrische prestatiegegevens weer te geven die zijn gefilterd op gemiddelde of percentielen die worden gemeten.

De volgende grafieken voor capaciteitsgebruik zijn beschikbaar:

• CPU-gebruik %: standaardwaarden geven het gemiddelde en het bovenste 95e percentiel weer.
• Beschikbaar geheugen: standaardwaarden geven het gemiddelde, het bovenste 5e en het 10e percentiel weer.
• Gebruikte logische schijfruimte %: standaardwaarden geven het gemiddelde en het 95e percentiel weer.
• Verzonden bytes: standaardwaarden geven de gemiddelde verzonden bytes weer.
• Aantal ontvangen bytes: standaardwaarden geven het gemiddelde aantal ontvangen bytes weer.

U kunt ook de granulariteit van de grafieken binnen het tijdsbereik wijzigen door Gem, Min, Max, 50e, 90e en 95e te selecteren in de percentielkiezer.

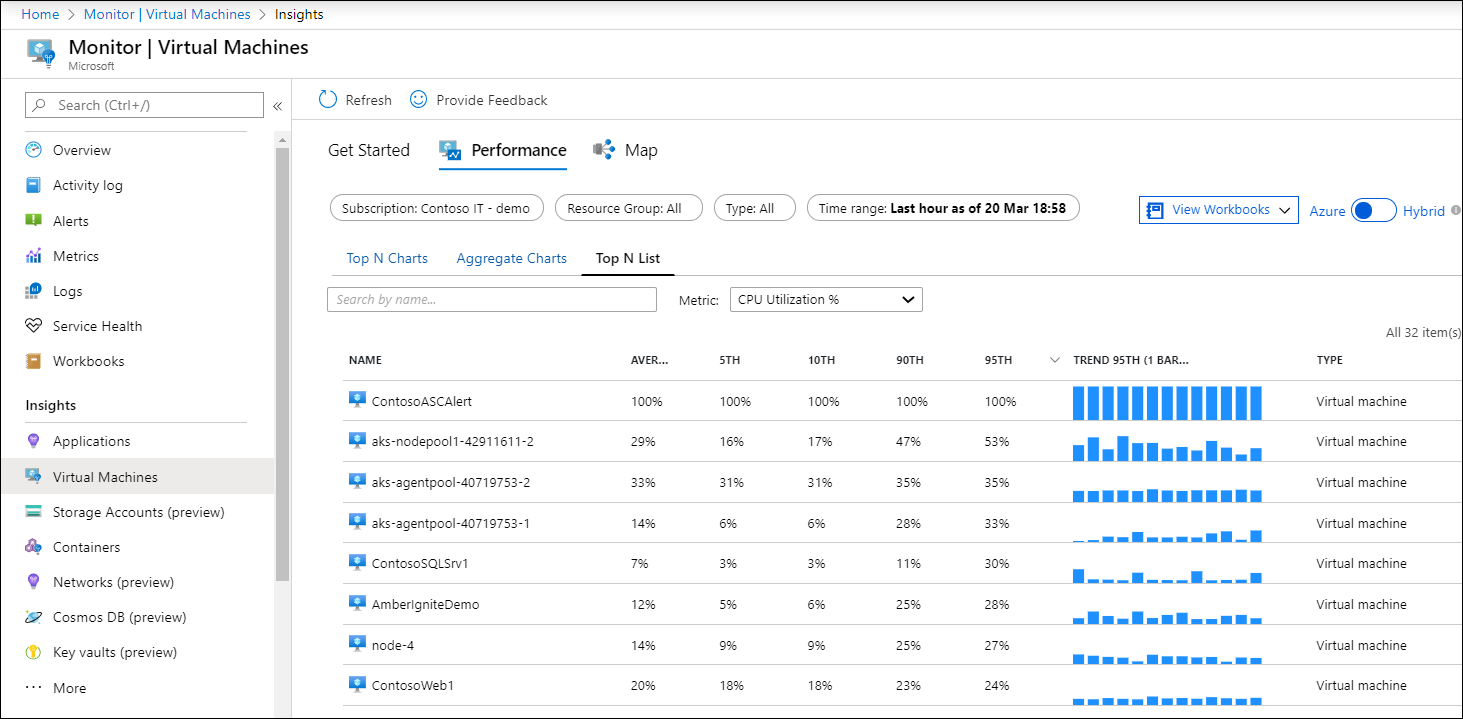

Als u het resourcegebruik per afzonderlijke VM wilt weergeven en wilt zien welke machine trending is met het hoogste gebruik, selecteert u het tabblad Top N-lijst . Op de pagina Top N-lijst ziet u de top 20 machines die zijn gesorteerd op het meest gebruikte op 95e percentiel voor het metrische CPU-gebruik %. Als u meer machines wilt zien, selecteert u Meer laden. De resultaten worden uitgevouwen om de top 500 machines weer te geven.

Notitie

De lijst kan niet meer dan 500 machines tegelijk weergeven.

Als u de resultaten wilt filteren op een specifieke virtuele machine in de lijst, voert u de computernaam in het tekstvak Zoeken op naam in.

Als u het gebruik wilt weergeven op basis van een andere prestatiemetriek, selecteert u in de vervolgkeuzelijst Metrische gegevens beschikbare geheugen, gebruikte logische schijfruimte %, netwerk ontvangen byte/s of door netwerk verzonden byte/s. De lijst wordt bijgewerkt om het gebruiksbereik voor die metrische waarde weer te geven.

Als u een virtuele machine selecteert in de lijst, wordt het deelvenster Eigenschappen aan de rechterkant van de pagina geopend. Hier kunt u prestatiedetails selecteren. De detailpagina van de virtuele machine wordt geopend en is gericht op die VM. De ervaring is vergelijkbaar met het rechtstreeks openen van VM Insights-prestaties vanaf de Azure-VM.

Prestaties rechtstreeks vanaf een Virtuele Azure-machine weergeven

Rechtstreeks vanaf een virtuele machine openen:

1. Selecteer Virtuele machines in De Azure-portal.
2. Selecteer een VM in de lijst. Selecteer Inzichten in de sectie Bewaking.
3. Selecteer het tabblad Prestaties.

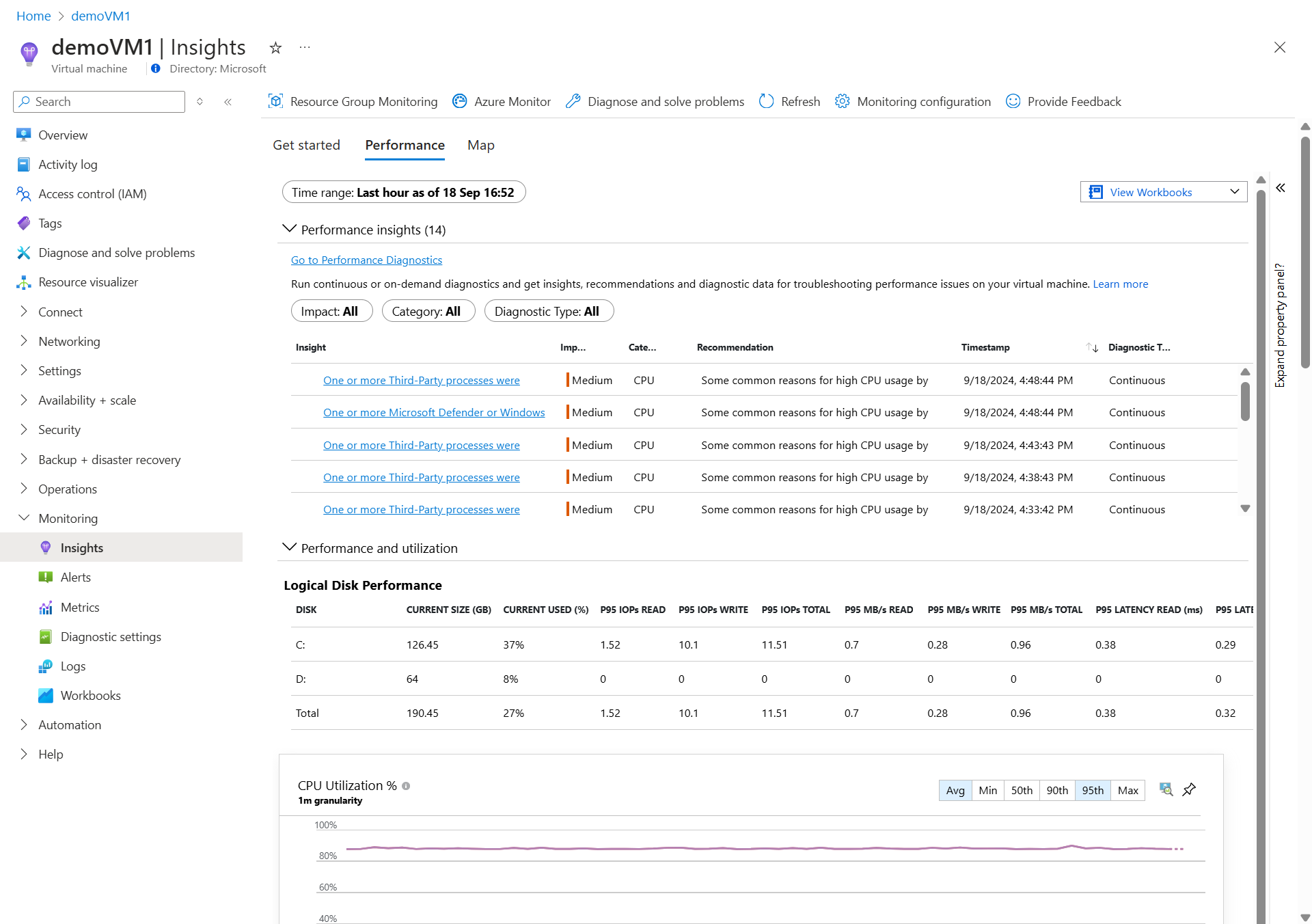

Op deze pagina ziet u grafieken met prestatiegebruik. Er wordt ook een tabel weergegeven voor elke logische schijf die is gedetecteerd met de capaciteit, het gebruik en het totale gemiddelde per meting.

De volgende grafieken voor capaciteitsgebruik zijn beschikbaar:

• CPU-gebruik %: standaardwaarden geven het gemiddelde en het bovenste 95e percentiel weer.
• Beschikbaar geheugen: standaardwaarden geven het gemiddelde, het bovenste 5e en het 10e percentiel weer.
• Gebruikte logische schijfruimte %: standaardwaarden geven het gemiddelde en het 95e percentiel weer.
• IOPS voor logische schijven: standaardwaarden geven het gemiddelde en het 95e percentiel weer.
• MB/s van logische schijf: standaardwaarden geven het gemiddelde en het 95e percentiel weer.
• Maximum aantal gebruikte logische schijven %: standaardwaarden geven het gemiddelde en het 95e percentiel weer.
• Verzonden bytes: standaardwaarden geven de gemiddelde verzonden bytes weer.
• Aantal ontvangen bytes: standaardwaarden geven het gemiddelde aantal ontvangen bytes weer.

Als u het punaisepictogram in de rechterbovenhoek van een grafiek selecteert, wordt het vastgemaakt aan het laatste Azure-dashboard dat u hebt bekeken. Vanuit het dashboard kunt u het formaat van de grafiek wijzigen en verplaatsen. Als u de grafiek in het dashboard selecteert, wordt u omgeleid naar VM-inzichten en wordt de detailweergave voor de prestaties voor de VIRTUELE machine geladen.

Prestatieproblemen met VM's oplossen met diagnostische gegevens over prestaties

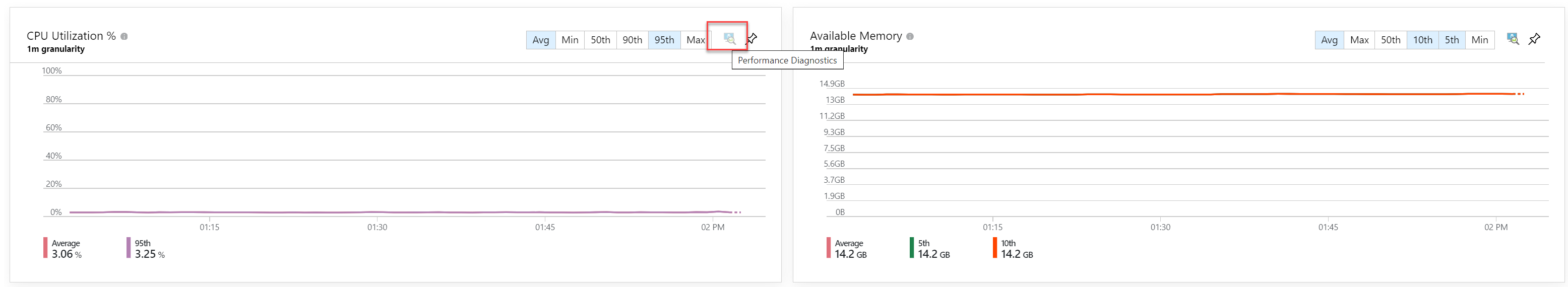

Met het hulpprogramma Prestatiediagnose kunt u prestatieproblemen op virtuele Windows- of Linux-machines oplossen door snel diagnoses uit te voeren en inzicht te geven in problemen die momenteel op uw computers worden gevonden. Het hulpprogramma analyseert geen historische bewakingsgegevens die u verzamelt, maar controleert de huidige status van de machine op bekende problemen, de implementatie van aanbevolen procedures en complexe problemen waarbij trage VM-prestaties of een hoog gebruik van CPU, schijfruimte of geheugen zijn betrokken.

Als u het hulpprogramma Prestatiediagnose wilt installeren en uitvoeren, selecteert u de knop Prestatiecontrole van VM Insights in het scherm >Prestatiecontrole installeren en selecteert u een analysescenario

Prestaties rechtstreeks vanuit een virtuele-machineschaalset van Azure weergeven

Toegang rechtstreeks vanuit een virtuele-machineschaalset van Azure:

1. Selecteer virtuele-machineschaalsets in Azure Portal.
2. Selecteer een VM in de lijst.
3. Selecteer Inzichten in de sectie Bewaking om het tabblad Prestaties weer te geven.

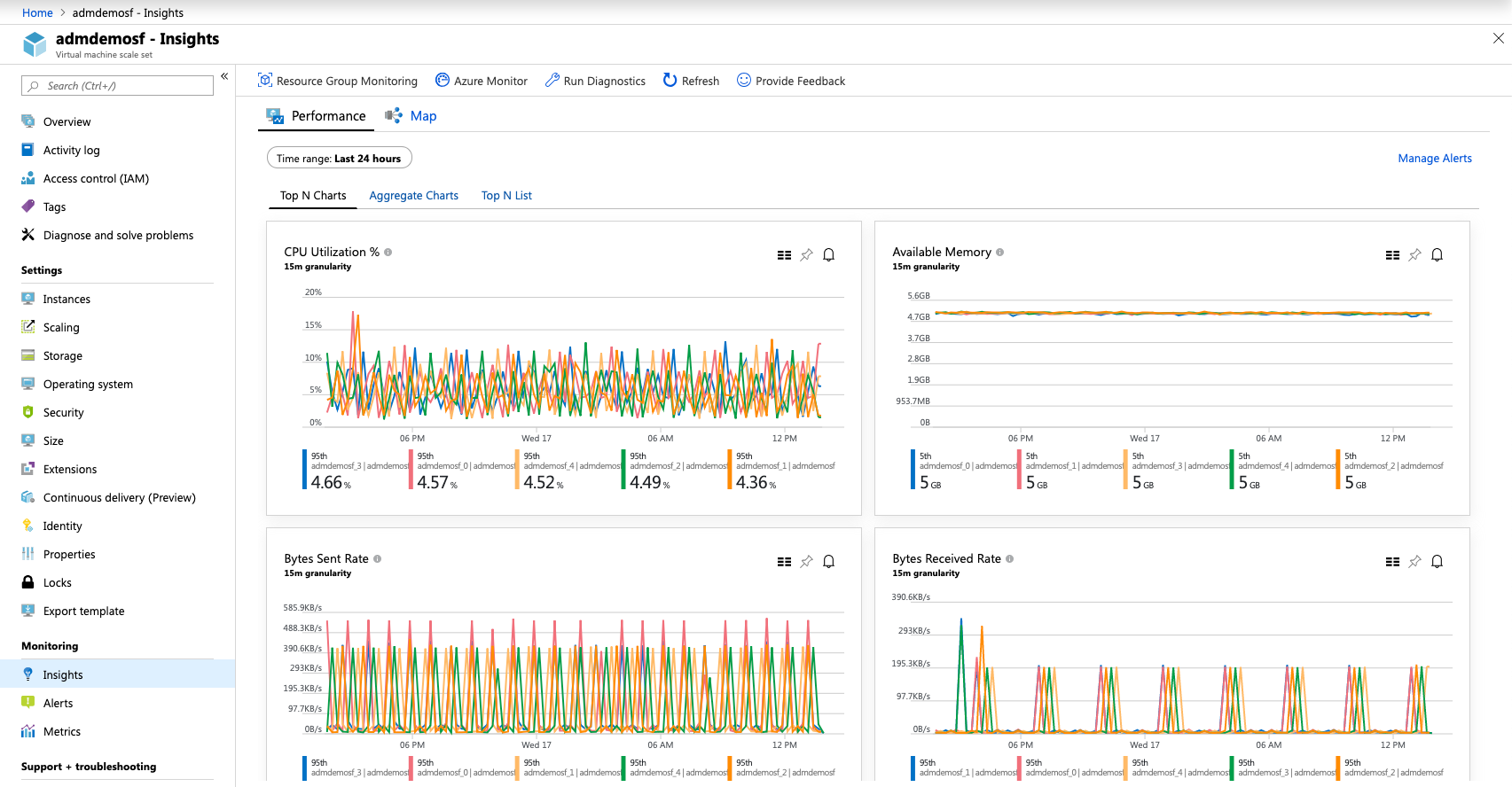

Op deze pagina wordt de Azure Monitor-prestatieweergave geladen die is afgestemd op de geselecteerde schaalset. Met deze weergave kunt u de belangrijkste N-exemplaren in de schaalset bekijken in de set met bewaakte metrische gegevens. U kunt ook de geaggregeerde prestaties in de schaalset bekijken. En u kunt de trends voor geselecteerde metrische gegevens in de afzonderlijke exemplaren in de schaalset zien. Als u een exemplaar in de lijstweergave selecteert, kunt u de kaart laden of naar een gedetailleerde prestatieweergave voor dat exemplaar gaan.

Als u het punaisepictogram in de rechterbovenhoek van een grafiek selecteert, wordt het vastgemaakt aan het laatste Azure-dashboard dat u hebt bekeken. Vanuit het dashboard kunt u het formaat van de grafiek wijzigen en verplaatsen. Als u de grafiek in het dashboard selecteert, wordt u omgeleid naar VM-inzichten en wordt de detailweergave voor de prestaties voor de VIRTUELE machine geladen.

Notitie

U hebt ook toegang tot een gedetailleerde prestatieweergave voor een specifiek exemplaar vanuit de weergave Exemplaren voor uw schaalset. Ga in de sectie Instellingen naar Exemplaren en selecteer Inzichten.

Volgende stappen

• Meer informatie over het gebruik van werkmappen die zijn opgenomen in VM-inzichten om de prestaties en metrische netwerkgegevens verder te analyseren.
• Zie Overzicht van VM-inzichten weergeven voor meer informatie over gedetecteerde toepassingsafhankelijkheden.
