Zelfstudie: Voorbereiden op het implementeren van Azure Stack Edge Pro 2

  • Artikel

Deze zelfstudie is de eerste in de reeks zelfstudies voor implementatie die nodig zijn om Azure Stack Edge Pro 2 volledig te implementeren. In deze zelfstudie wordt beschreven hoe u de Azure-portal voorbereidt voor de implementatie van een Azure Stack Edge-resource.

U hebt beheerdersbevoegdheden nodig om het installatie- en configuratieproces uit te voeren. De voorbereiding van de portal duurt minder dan 20 minuten.

In deze zelfstudie leert u het volgende:

  • Een nieuwe resource maken
  • De activeringssleutel ophalen

Aan de slag

Voor de implementatie van Azure Stack Edge Pro 2 moet u eerst uw omgeving voorbereiden. Zodra de omgeving gereed is, voert u de vereiste stappen en, indien nodig, optionele stappen en procedures uit om het apparaat volledig te implementeren. In de stapsgewijze implementatie-instructies wordt aangeven wanneer u deze optionele stappen moet uitvoeren.

Stap Beschrijving
Voorbereiding Deze moeten worden voltooid ter voorbereiding van de implementatie.
Configuratiecontrolelijst voor implementatie Gebruik deze controlelijst om informatie te verzamelen en te registreren voorafgaand aan en tijdens de implementatie.
Vereisten voor implementatie Aan de hand van deze vereisten wordt gecontroleerd of de omgeving gereed is voor implementatie.
Zelfstudies voor implementatie Deze zelfstudies zijn vereist voor het implementeren van uw Azure Stack Edge Pro 2-apparaat in productie.
1. Azure Portal voorbereiden voor Azure Stack Edge Pro 2 Maak en configureer uw Azure Stack Edge-resource voordat u een fysiek Azure Stack Edge-apparaat installeert.
2. Azure Stack Edge Pro 2 installeren Pak het fysieke Azure Stack Edge Pro 2-apparaat uit, rek en bekabel het.
3. Verbinding maken met Azure Stack Edge Pro 2 Zodra het apparaat is geïnstalleerd, maakt u verbinding met de lokale webgebruikersinterface.
4. Netwerkinstellingen configureren voor Azure Stack Edge Pro 2 Configureer een netwerk, inclusief het rekennetwerk en de webproxy-instellingen voor uw apparaat.
5. Apparaatinstellingen configureren voor Azure Stack Edge Pro 2 Wijs een apparaatnaam en een DNS-domein toe, configureer de updateserver en de apparaattijd.
6. Beveiligingsinstellingen configureren voor Azure Stack Edge Pro 2 Configureer certificaten voor het apparaat. Gebruik certificaten die door het apparaat zijn gegenereerd of gebruik uw eigen certificaten.
7. Azure Stack Edge Pro 2 activeren Gebruik de activeringssleutel van de service om het apparaat te activeren. Het apparaat is klaar om er SMB- of NFS-shares op in te stellen of om via REST verbinding te maken.
8. Rekenkracht configureren Configureer de rekenprocesrol op het apparaat. Er wordt ook een Kubernetes-cluster gemaakt.
9A. Gegevens overdragen met Edge-shares Voeg shares toe en maak verbinding met shares via SMB of NFS.
9B. Gegevens overdragen met Edge-opslagaccounts Voeg opslagaccounts toe en maak verbinding met de blobopslag via REST API's.

U kunt nu beginnen met het verzamelen van informatie over de softwareconfiguratie voor uw Azure Stack Edge Pro 2-apparaat.

Configuratiecontrolelijst voor implementatie

Voordat u uw apparaat implementeert, moet u informatie verzamelen om de software op uw Azure Stack Edge Pro 2-apparaat te configureren. De implementatie van het Azure Stack Edge-apparaat in uw omgeving verloopt gestroomlijnder wanneer u deze gegevens zoveel mogelijk op voorhand voorbereidt. Gebruik de controlelijst voor implementatieconfiguratie van Azure Stack Edge Pro 2 om de configuratiedetails te noteren terwijl u uw apparaat implementeert.

Vereisten

Hieronder volgen de configuratievereisten voor uw Azure Stack Edge-resource, uw Azure Stack Edge Pro 2-apparaat en het datacenternetwerk.

Voor de Azure Stack Edge-resource

Zorg voordat u begint voor het volgende:

  • Uw Microsoft Azure-abonnement is ingeschakeld voor een Azure Stack Edge-resource. Zorg dat een ondersteund abonnement gebruikt zoals Microsoft Enterprise Agreement (EA), Cloud Solution Provider (CSP) of Microsoft Azure Sponsorship.

  • U hebt toegang tot eigenaar of inzender op resourcegroepniveau voor de Azure Stack Edge-, IoT Hub- en Azure Storage-resources.

  • Als u een bestelling wilt maken in het Azure Edge Hardware Center, moet u ervoor zorgen dat de Provider Microsoft.EdgeOrder is geregistreerd. Ga voor meer informatie over het registreren naar Resourceprovider registreren.

  • Als u een Azure Stack Edge-resource wilt maken, moet u machtigingen hebben als inzender (of hoger) op het niveau van de resourcegroep. U moet er ook voor zorgen dat de Microsoft.DataBoxEdge provider is geregistreerd. Ga voor meer informatie over het registreren naar Resourceprovider registreren.

    • Als u een IoT Hub-resource wilt maken, moet u ervoor zorgen dat de provider Microsoft.Devices is geregistreerd. Ga voor meer informatie over het registreren naar Resourceprovider registreren.
    • Als u een resource voor een Storage-account wilt maken, moet u een toegangsbereik van een inzender of hoger hebben op het niveau van de resourcegroep. Azure Storage is standaard een geregistreerde resourceprovider.

  • U hebt beheerders- of gebruikerstoegang tot Microsoft Entra ID Graph API. Zie Azure Active Directory Graph API voor meer informatie.

  • U hebt een Microsoft Azure Storage-account met toegangsreferenties.

Voor het Azure Stack Edge Pro 2-apparaat

Zorg voordat u begint voor het volgende:

  • U hebt de veiligheidsinformatie voor dit apparaat gecontroleerd op: Veiligheidsrichtlijnen voor uw Azure Stack Edge-apparaat.
  • U hebt een 2U-sleuf beschikbaar in een standaard 19"-rek in uw datacenter als u van plan bent het apparaat op een rek te koppelen.
  • U beschikt over een vlak, stabiel en horizontaal werkoppervlak waar u het apparaat veilig kunt neerleggen.
  • De locatie waar u het apparaat wilt neerzetten, beschikt over reguliere wisselstroom van een onafhankelijke bron of over een vermogenseenheid (PDU) met noodvoeding (UPS).
  • U hebt toegang tot een fysiek apparaat.

Voor datacenternetwerk

Zorg voordat u begint voor het volgende:

  • Het netwerk in uw datacenter wordt geconfigureerd volgens de netwerkvereisten voor uw Azure Stack-apparaat. Zie Systeemvereisten voor Azure Stack Edge Pro 2 voor meer informatie.

  • Voor normale bedrijfsomstandigheden van uw Azure Stack Edge hebt u het volgende nodig:

    • Minimaal 10 Mbps downloadbandbreedte om ervoor te zorgen dat het apparaat bijgewerkt blijft.
    • Minimaal 20 Mbps toegewezen upload- en downloadbandbreedte voor het overdragen van bestanden.
    • Voor de internetverbinding op AP5GC-netwerken is minimaal 100 Mbps vereist.

Een nieuwe resource maken

Als u al een Azure Stack Edge-resource hebt voor het beheer van uw fysieke apparaat, kunt u deze stap overslaan en verdergaan met Activeringscode ophalen.

Een order maken

U kunt het Azure Edge Hardware Center gebruiken om verschillende hardware uit de hybride Azure-portfolio te verkennen en te bestellen, waaronder Azure Stack Edge Pro 2-apparaten.

Wanneer u een bestelling plaatst via het Azure Edge Hardware Center, kunt u meerdere apparaten bestellen, naar meer dan één adres worden verzonden en u kunt verzendadressen van andere orders opnieuw gebruiken.

Bestellen via Azure Edge Hardware Center maakt een Azure-resource die al uw ordergegevens bevat. Er wordt één resource gemaakt voor elk van de bestelde eenheden. U moet een Azure Stack Edge-resource maken nadat u het apparaat hebt ontvangen om het te activeren en te beheren.

Als u een bestelling wilt plaatsen via het Azure Edge Hardware Center, voert u de volgende stappen uit:

  1. Gebruik uw Microsoft Azure-referenties om u aan te melden bij de Azure-portal op de volgende URL: https://portal.azure.com.

  2. Selecteer + Een resource maken. Zoek en selecteer Azure Edge Hardware Center. Selecteer Maken in het Azure Edge Hardware Center.

    Schermopname van de startpagina van Azure Stack Edge Hardware Center. De knop Maken is gemarkeerd.

  3. Selecteer een abonnement en selecteer vervolgens Volgende.

    Schermopname van de optie Een abonnement selecteren voor een Azure Edge Hardware Center-bestelling. De optie Abonnement en de knop Volgende zijn gemarkeerd.

  4. Als u uw bestelling wilt starten, selecteert u Bestelling naast de productfamilie die u wilt bestellen, bijvoorbeeld Azure Stack Edge. Als u de productfamilie niet ziet, moet u mogelijk een ander abonnement gebruiken; selecteer Probeer een ander abonnement te selecteren.

    Schermopname van het selecteren van een productfamilie waaruit u een bestelling wilt uitvoeren in Azure Edge Hardware Center. De knop Bestellen door een productfamilie is gemarkeerd.

  5. Selecteer de verzendbestemming voor uw bestelling.

    Schermopname van het selecteren van een verzendbestemming voor uw Azure Edge Hardware Center-bestelling. De optie verzendbestemming en de knop Volgende zijn gemarkeerd.

  6. Gebruik op de pagina Hardware selecteren de knop Selecteren om het hardwareproduct te selecteren dat u wilt bestellen. Hier is bijvoorbeeld Azure Stack Edge Pro - GPU geselecteerd.

    Schermopname voor het selecteren van een hardwareproduct voor een Azure Edge Hardware Center-bestelling. De knop Selecteren voor een product is gemarkeerd.

    Nadat u een hardwareproduct hebt geselecteerd, selecteert u de apparaatconfiguratie die u wilt bestellen. Als u bijvoorbeeld Azure Stack Edge Pro - GPU hebt gekozen, kunt u kiezen uit Azure Stack Edge Pro - 1 GPU- en Azure Stack Edge Pro - 2 GPU-modellen.

    Als u een eerste bestelling voor Azure Stack Edge plaatst, selecteert u Registreren en vult u het webformulier in als onderdeel van de bestelervaring van Azure Edge Hardware Center.

    Het webformulier verzamelt de volgende gegevens over uw implementatie:

    • Totale implementatieschaal
    • Grootte van cluster
    • Hardwarevereisten
    • Geografische aanwezigheid

    Microsoft evalueert de implementatiegegevens die u opgeeft en kan per e-mail contact met u opnemen voor meer informatie. We hebben bepaalde vereisten voor nieuwe klanten om ervoor te zorgen dat Azure Stack Edge geschikt is voor de use-case; niet aan alle aanvragen wordt voldaan. Als u vragen hebt, kunt u e-mail verzenden naar AzureStack1Pinquiry@microsoft.com.

    Schermopname van webformulier voor eerste klant azure Stack Edge-hardwareorders. De knop Registreren voor een product is gemarkeerd.

  7. Selecteer de apparaatconfiguratie en kies Selecteren. De beschikbare configuraties zijn afhankelijk van de hardware die u hebt geselecteerd. In het onderstaande scherm ziet u beschikbare configuraties voor Azure Stack Edge Pro - GPU-apparaten.

    Als u Azure Stack Edge Mini R-apparaten bestelt die allemaal dezelfde configuratie hebben, ziet u dit scherm niet.

    Schermopname van het selecteren van een hardwareconfiguratie voor een hardwareproduct in een Azure Edge Hardware Center-bestelling. Hardwareproduct- en configuratieopties zijn gemarkeerd.

    De wizard Order maken wordt geopend.

  8. Geef op het tabblad Basisinformatie een ordernaam, resourcegroep en regio op. Selecteer vervolgens Volgende: Verzending + hoeveelheid >.

    Schermopname van het tabblad Basisinformatie voor het invoeren van een ordernaam, resourcegroep en regio voor een Azure Edge Hardware Center-order

    Vervolgens voegt u elk schip toe aan het adres waarnaar u apparaten wilt verzenden en geeft u vervolgens op hoeveel apparaten naar elk adres moeten worden verzonden. U kunt maximaal 20 eenheden (apparaten) per bestelling bestellen.

  9. Voeg op het tabblad Verzenden + hoeveelheid elk schip toe aan het adres waarnaar apparaten moeten worden verzonden:

    • Als u een nieuw verzendadres wilt toevoegen, selecteert u Een nieuw adres toevoegen.

      Een verplicht adresaliasveld in het scherm Nieuw adres identificeert het adres voor later gebruik. Selecteer Toevoegen wanneer u klaar bent met het invullen van de adresvelden. Gebruik vervolgens Select address(es) om het adres aan uw bestelling toe te voegen.

      Schermopname van het scherm Nieuw adres voor de bestelling van Azure Edge Hardware Center. De optie Adresalias en de knop Toevoegen zijn gemarkeerd.

    • Als u een verzendadres uit een vorige bestelling wilt gebruiken of een adres wilt gebruiken dat u zojuist hebt toegevoegd, kiest u Adres(en)selecteren. Selecteer vervolgens in het scherm Adres selecteren een of meer adressen en kies Selecteren.

      Schermopname van het scherm Adressen selecteren voor azure Edge Hardware Center-bestelling. De optie Adressen selecteren, twee geselecteerde adressen en de knop Selecteren zijn gemarkeerd.

    Het tabblad Verzending + hoeveelheid heeft nu een afzonderlijk item voor elk schip naar adres.

    Elke orderitemnaam bevat een naamvoorvoegsel (de ordernaam gevolgd door de adresalias), met een itemnummer voor elk apparaat dat naar dat adres wordt verzonden.

    Afbeelding van het tabblad Verzend plus hoeveelheid voor azure Edge Hardware Center-bestelling met 2 adressen. De onderdelen van de naam van een orderitem worden geïdentificeerd.

  10. Voer voor elk adres het aantal apparaten in dat moet worden verzonden op het tabblad Verzending + hoeveelheid .

    Wanneer u een hoeveelheid van meer dan één invoert, wordt een +n meer label weergegeven na de naam van het orderitem.

    Schermopname van het tabblad Verzenden + hoeveelheid met een hoeveelheid van meer dan één voor een adres

  11. Als u de namen van orderitems wilt wijzigen, selecteert en klikt u op de naam van het orderitem om het deelvenster Naam van orderitem te openen. Als u meer dan één item naar een adres verzendt, selecteert u +n meer.

    U kunt twee typen naamswijziging doorvoeren:

    • Als u een ander naamvoorvoegsel wilt gebruiken voor alle orderitems, bewerkt u het naamvoorvoegsel en selecteert u Toepassen, zoals wordt weergegeven op het volgende scherm.

    • U kunt ook de naam van elk orderitem afzonderlijk bewerken.

    Wanneer u klaar bent, selecteert u Gereed.

    Schermopname van het wijzigen van de naam van orderitems voor een Azure Edge Hardware Center-bestelling

    Selecteer Volgende: Meldingen > om door te gaan.

  12. Als u statusmeldingen wilt ontvangen wanneer uw bestelling vordert, voert u het e-mailadres voor elke geadresseerde in op het tabblad Meldingen .

    Als u een e-mailadres wilt toevoegen, voert u het adres in en selecteert u Toevoegen. U kunt maximaal 20 e-mailadressen toevoegen.

    Schermopname van het tabblad Meldingen voor de bestelling van Azure Edge Hardware Center. Het tabblad Meldingen, de knop Toevoegen en de knop Plus maken zijn gemarkeerd.

    Wanneer u klaar bent, selecteert u Controleren en maken om door te gaan.

  13. Op het tabblad Controleren en maken :

    1. Controleer uw bestelling. De bestelling wordt automatisch gevalideerd wanneer u dit scherm opent. Als u een banner met validatiefouten ziet, moet u de problemen oplossen voordat u de bestelling maakt.

    2. Controleer de privacyvoorwaarden en schakel het selectievakje in om ermee akkoord te gaan.

    3. Selecteer Maken.

    Schermopname van het tabblad Beoordelen en maken voor een Azure Edge Hardware Center-bestelling

    Tijdens de implementatie wordt de bestelling geopend in de portal, waarbij de status van elk orderitem wordt weergegeven. Nadat de implementatie is voltooid, moet u mogelijk op de pijl-omlaag op implementatiedetails klikken om de status van afzonderlijke items te zien.

    Schermopname van implementatiedetails terwijl een Azure Edge Hardware Center-bestelling wordt geïmplementeerd. Resourcedetails zijn gemarkeerd.

  14. Als u details voor een orderitem wilt weergeven, selecteert u het item in de kolom Resource van de implementatiedetails.

    Schermopname van resourcedetails voor een geselecteerde resource in een Azure Edge Hardware Center-bestelling. Resourcenaam is gemarkeerd.

  15. Nadat een apparaat is verzonden (verzonden tag groen is), wordt er een optie Hardware configureren toegevoegd aan de itemdetails. Selecteer deze optie om een beheerresource te maken voor het apparaat in Azure Stack Edge.

    Schermopname van de optie Hardware configureren voor een orderitem dat is verzonden vanuit het Azure Edge Hardware Center.

    Het abonnement, de resourcegroep en het implementatiegebied worden ingevuld in de volgorde, maar u kunt ze wijzigen.

    Schermopname van het scherm Beheerresource maken voor een verzonden orderitem in een Azure Edge Hardware Center-order.

    Nadat u het apparaat hebt geactiveerd, kunt u de beheerresource openen vanuit het item en het orderitem openen vanuit de beheerresource.

Een beheerresource maken voor elk apparaat

Ga als volgt te werk om een beheerresource te maken voor een apparaat dat is besteld via azure Edge Hardware Center:

  1. Gebruik uw Microsoft Azure-referenties om u aan te melden bij de Azure-portal op de volgende URL: https://portal.azure.com.

  2. Er zijn twee manieren om aan de slag te gaan met het maken van een nieuwe beheerresource:

    • Via het Azure Edge Hardware Center: Zoek en selecteer Azure Edge Hardware Center. Geef alle orderitems weer in het Hardware Center. Selecteer de itemnaam. Selecteer Hardware configureren in het item Overzicht.

      De optie Hardware configureren wordt weergegeven nadat een apparaat is verzonden.

      Afbeelding van vier stappen voor het maken van beheerresources vanuit een orderitem in het Azure Edge Hardware Center.

    • In Azure Stack Edge: Zoek en selecteer Azure Stack Edge. Selecteer + Maken. Selecteer vervolgens Beheerresource maken.

      Afbeelding van drie stappen voor het maken van beheerresources in Azure Stack Edge.

    De wizard Beheerresource maken wordt geopend.

  3. Voer op het tabblad Basisinstellingen de volgende instellingen in:

    Instelling Weergegeven als
    Selecteer een abonnement1 Selecteer het abonnement dat u wilt gebruiken voor de beheerresource.
    Resourcegroep1 Selecteer de resourcegroep die u wilt gebruiken voor de beheerresource.
    Naam Geef een naam op voor de beheerresource.
    Azure-resource implementeren in Selecteer het land of de regio waarin de metagegevens voor de beheerresource zich bevinden. De metagegevens kunnen worden opgeslagen op een andere locatie dan het fysieke apparaat.

    1 Een organisatie kan verschillende abonnementen en resourcegroepen gebruiken om apparaten te bestellen dan ze gebruiken om ze te beheren.

    Schermopname van het tabblad Basisinformatie voor Beheerresource maken. Het tabblad Basisbeginselen, de opties en de knop Controleren plus maken zijn gemarkeerd.

    Selecteer Beoordelen en maken om verder te gaan.

  4. Controleer op het tabblad Controleren en maken de basisinstellingen voor de beheerresource en de gebruiksvoorwaarden. Selecteer vervolgens Maken.

    Als u deze procedure hebt gestart door te klikken op Hardware configureren voor een geleverd item in een Azure Edge Hardware Center-bestelling, worden het apparaat, de resourcenaam en de orderstatus bovenaan het scherm weergegeven.

    Schermopname van het tabblad Controle plus maken wanneer een Azure Stack Edge-beheerresource wordt gemaakt voor een orderitem in Azure Edge Hardware Center. Informatie over apparaatorders is gemarkeerd.

    De knop Maken is pas beschikbaar als alle validatiecontroles zijn geslaagd.

  5. Wanneer het proces is voltooid, wordt het deelvenster Overzicht voor nieuwe resource geopend.

    Schermopname van een voltooide beheerresource in Azure Stack Edge.

De activeringssleutel ophalen

Nadat de Azure Stack Edge-resource is geactiveerd, hebt u de activeringssleutel nodig. Deze sleutel wordt gebruikt om uw Azure Stack Edge Pro 2-apparaat te activeren en te verbinden met de resource. U kunt deze sleutel nu ophalen, terwijl u Azure Portal geopend hebt.

  1. Selecteer de resource die u hebt gemaakt en selecteer Overzicht.

  2. Geef in het rechterdeelvenster een naam op voor de Azure Key Vault of accepteer de standaardnaam. De naam van de sleutelkluis mag tussen de 3 en 24 tekens lang zijn.

    Er wordt een sleutelkluis gemaakt voor elke Azure Stack Edge-resource die met uw apparaat wordt geactiveerd. Met de sleutelkluis kunt u geheimen opslaan en openen, de CIK (Channel Integrity Key) voor de service wordt bijvoorbeeld opgeslagen in de sleutelkluis.

    Wanneer u een naam voor de sleutelkluis hebt opgegeven, selecteert u Sleutel genereren om een activeringssleutel te maken.

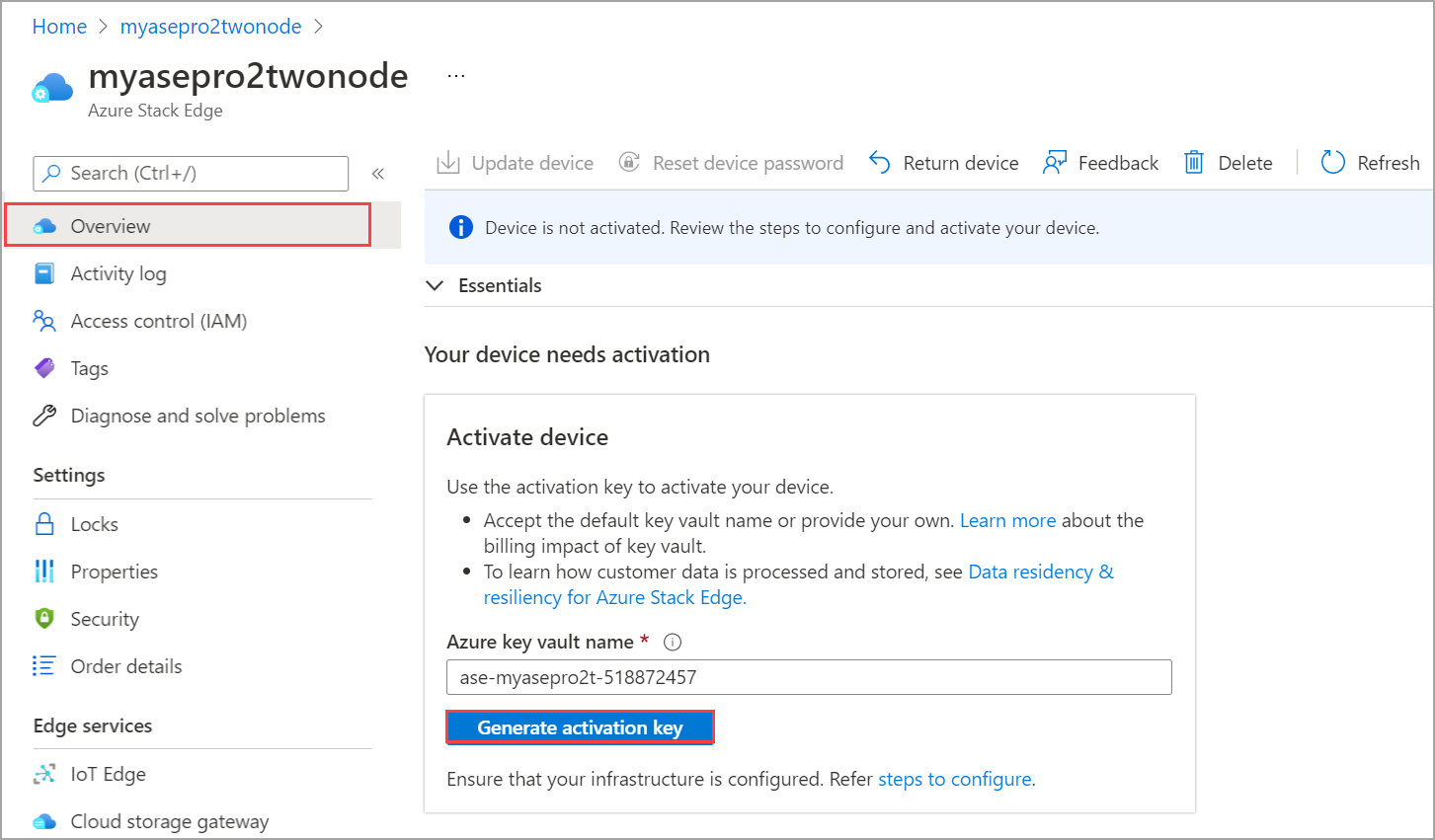

    Schermopname van het deelvenster Overzicht voor een zojuist gemaakte Azure Stack Edge-resource. De knop Activeringssleutel genereren is gemarkeerd.

    Wacht enkele minuten terwijl de sleutelkluis en de activeringssleutel worden gemaakt. Selecteer het kopieerpictogram om de sleutel te kopiëren en op te slaan voor later gebruik.

Belangrijk

  • De activeringssleutel verloopt drie dagen nadat deze is gegenereerd.
  • Als de sleutel is verlopen, genereert u een nieuwe sleutel. De oudere toegangssleutel is niet langer geldig.

Volgende stappen

In deze zelfstudie hebt u geleerd over Azure Stack Edge Pro 2-artikelen zoals:

  • Een nieuwe resource maken
  • De activeringssleutel ophalen

Ga naar de volgende zelfstudie voor meer informatie over het installeren van Azure Stack Edge Pro 2.

Azure Stack Edge Pro 2 installeren
