Metrische gegevens en bewaking van cache

  • Artikel

Azure Portal heeft verschillende ingebouwde visualisaties die u kunt gebruiken om de prestaties van uw Azure HPC Cache te bewaken.

In dit artikel wordt uitgelegd waar u de visualisaties kunt vinden en wat ze laten zien.

Er zijn vier HPC Cache-portalpagina's waarin prestatiegegevens van de cache worden weergegeven:

  • Samenzicht
  • Metrische gegevens
  • Cacherapport
  • Clientstatus

Open de pagina's Metrische gegevens, Cacherapport en Clientstatus in het menu Bewaking in de zijbalk. De overzichtspagina van de cache is het bovenste item in het zijbalkmenu.

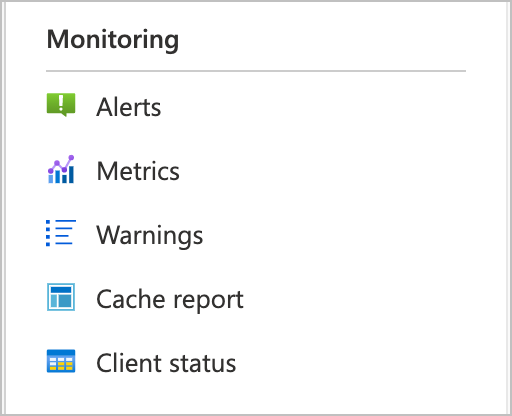

screenshot of the Monitoring menu on the left of the Azure portal interface for HPC Cache.

Overzichtspagina

Op de overzichtspagina van de cache ziet u grafieken voor enkele eenvoudige cachestatistieken: cachedoorvoer, bewerkingen per seconde en latentie. De grafieken bevinden zich onder aan de pagina, onder de sectie Essentials .

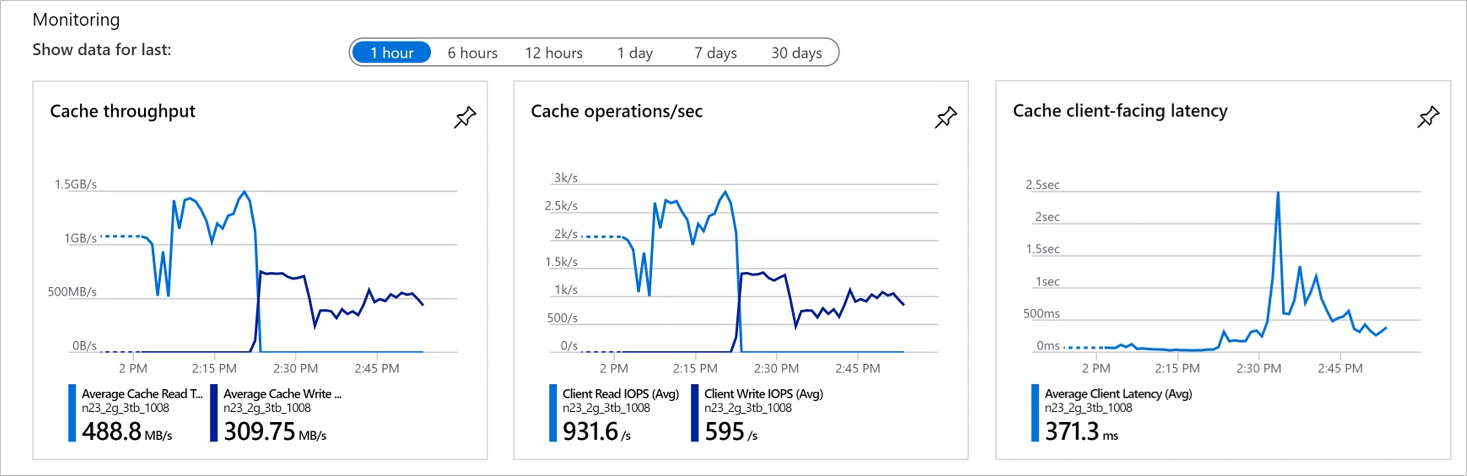

screenshot of three line graphs showing the statistics mentioned above for a sample cache

Deze grafieken maken deel uit van de ingebouwde hulpprogramma's voor bewaking en analyse van Azure. Meer informatie over deze mogelijkheden vindt u in de Documentatie van Azure Monitor.

Pagina met metrische gegevens

De pagina met metrische gegevens van HPC Cache is een andere standaard azure-functie. Volg de tips op de pagina om uw eigen grafieken te maken en meer te weten te komen over de functies.

Cacherapport

Het cacherapport is een aangepaste set grafieken die de gebruikte ruimte, vrije ruimte en prullenbak van uw cache weergeven.

Op de pagina worden standaard geaggregeerde gegevens weergegeven voor alle opslagdoelen van de cache, maar u kunt het doelbeheer voor opslag gebruiken om de gegevens van het cacheverbruik voor één bepaald opslagdoel weer te geven. U kunt ook het tijdsbereik aanpassen om weer te geven.

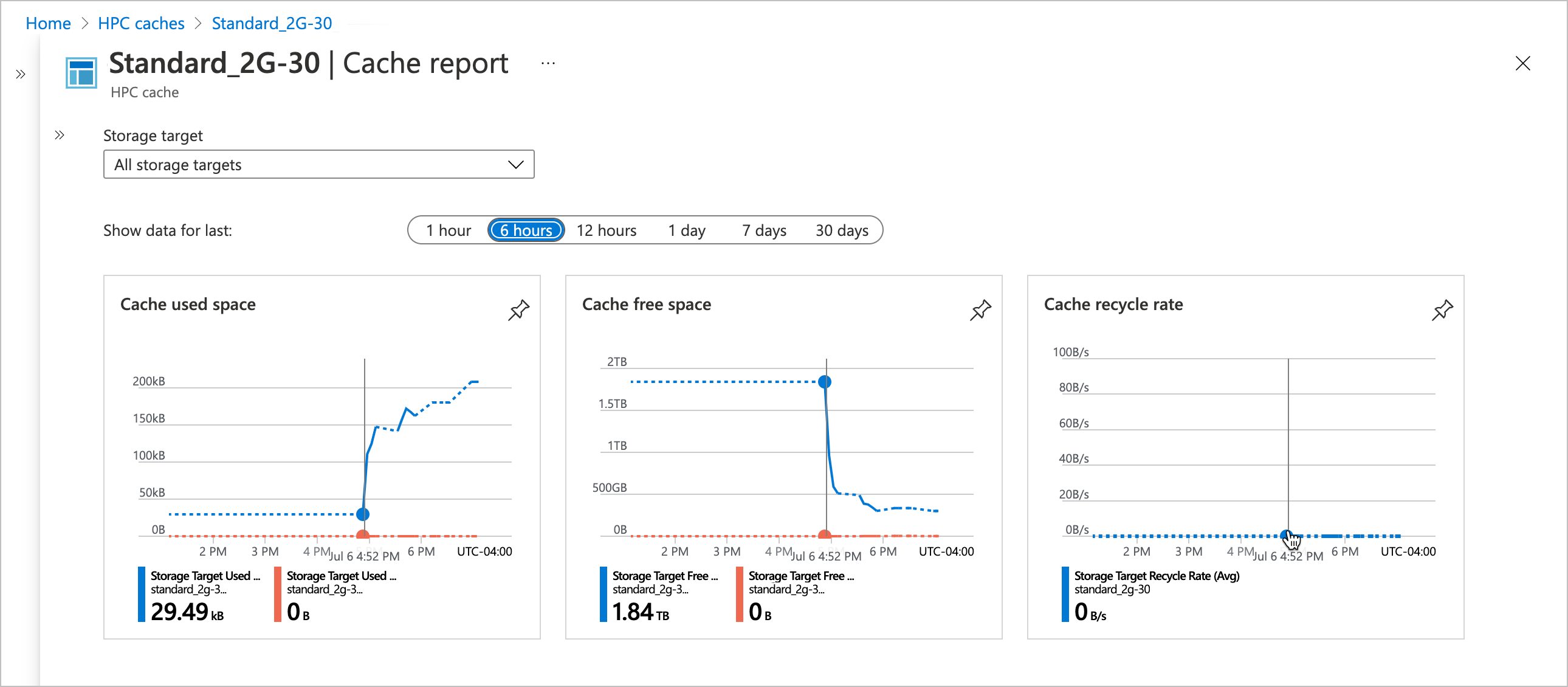

screenshot of the Cache report page.

  • Gebruikte cacheruimte is de hoeveelheid ruimte in de cacheopslag die wordt gebruikt voor het opslaan van bestanden die clientcomputers hebben aangevraagd. Als u één opslagdoel selecteert, wordt alleen de ruimte weergegeven die wordt gebruikt voor bestanden van dat back-endopslagsysteem.

  • Vrije cacheruimte is de beschikbare capaciteit die in de cacheopslag aanwezig blijft.

  • De recyclesnelheid van de cache vertegenwoordigt de snelheid waarmee oude bestanden uit de cache worden verwijderd om ruimte te maken voor nieuw aangevraagde bestanden. Voor één opslagdoel bevat deze berekening alleen bestanden die op dat doel zijn opgeslagen.

Clientstatus

Op de pagina Clientstatus worden de clientcomputers weergegeven die zijn verbonden met uw Azure HPC Cache.

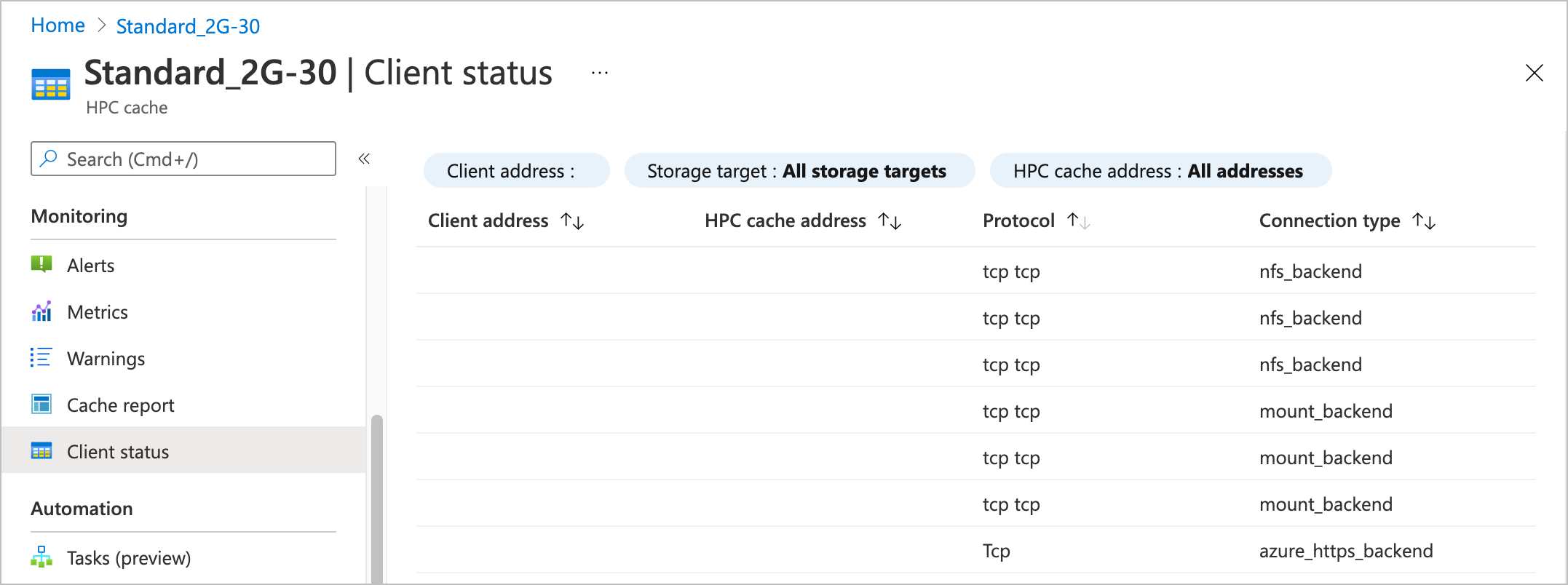

screenshot of the Client status page.

U kunt de tabel aanpassen met filters om een specifiek clientadres of adresbereik, een specifiek opslagdoel of een afzonderlijk adres voor cachekoppeling weer te geven.

De verbindingstypen die in de tabel worden weergegeven, moeten betrekking hebben op de clientverbindingen met het opslagdoel:

  • azure_https_backend is een beveiligde clientverbinding met een standaard Azure Blob Storage-systeem.
  • mount_backend is een NFS-verbinding met een hardware NFS-systeem of een blobcontainer met NFS-functionaliteit.
  • nfs_backend is vergelijkbaar met de mount_backend verbinding, maar vertegenwoordigt een afzonderlijke verbinding die wordt gebruikt door een interne externe procedureaanroep van NFS in plaats van een verbinding die is gestart door de clientkoppelingsbewerking.

Deze waarden kunnen nuttig zijn bij het opsporen van verbindingsproblemen tussen clients en de HPC-cache.
