Prestaties verbeteren voor NFS Azure-bestandsdelingen

In dit artikel wordt uitgelegd hoe u de prestaties voor Azure-bestandsshares (Network File System) (NFS) kunt verbeteren.

Van toepassing op

Beheermodel Betaalmodel Medianiveau Redundantie Kleine en Middelgrote Ondernemingen (SMB) Network File System (NFS)
Microsoft.Opslag Geconfigureerd v2 HDD (standaard) Lokaal (LRS) Nee Nee
Microsoft.Opslag Geconfigureerd v2 HDD (standaard) Zone (ZRS) Nee Nee
Microsoft.Opslag Geconfigureerd v2 HDD (standaard) Aardrijkskunde (GRS) Nee Nee
Microsoft.Opslag Geconfigureerd v2 HDD (standaard) GeoZone (GZRS) Nee Nee
Microsoft.Opslag Geconfigureerd v1 SSD (van hoge kwaliteit) Lokaal (LRS) Nee Ja
Microsoft.Opslag Geconfigureerd v1 SSD (van hoge kwaliteit) Zone (ZRS) Nee Ja
Microsoft.Opslag Betaal naar verbruik HDD (standaard) Lokaal (LRS) Nee Nee
Microsoft.Opslag Betaal naar verbruik HDD (standaard) Zone (ZRS) Nee Nee
Microsoft.Opslag Betaal naar verbruik HDD (standaard) Aardrijkskunde (GRS) Nee Nee
Microsoft.Opslag Betaal naar verbruik HDD (standaard) GeoZone (GZRS) Nee Nee

De vooruitloopgrootte vergroten om de leesdoorvoer te verbeteren

De read_ahead_kb kernelparameter in Linux vertegenwoordigt de hoeveelheid gegevens die 'vooruit lezen' moet zijn of die vooraf moeten worden opgehaald tijdens een sequentiële leesbewerking. Linux-kernelversies vóór 5.4 stellen de waarde voor lezen in op het equivalent van 15 keer de gekoppelde bestandssysteem rsize, die de koppelingsoptie aan de clientzijde vertegenwoordigt voor de leesbuffergrootte. Hiermee stelt u in de meeste gevallen de read-ahead waarde hoog genoeg in om de leesprestaties van de client te verbeteren.

Vanaf Linux-kernelversie 5.4 gebruikt de Linux NFS-client echter een standaardwaarde read_ahead_kb van 128 KiB. Deze kleine waarde kan de hoeveelheid leesdoorvoer voor grote bestanden verminderen. Klanten die upgraden van Linux-releases met de grotere leeswaarde naar releases met de standaardwaarde 128 KiB, kunnen een afname van de sequentiële leesprestaties ervaren.

Voor Linux-kernels 5.4 of hoger raden we u aan de read_ahead_kb 15 MiB permanent in te stellen voor verbeterde prestaties.

Als u deze waarde wilt wijzigen, stelt u de leesgrootte in door een regel toe te voegen in udev, een Linux-kernelapparaatbeheer. Volg vervolgens deze stappen:

  1. Maak in een teksteditor het bestand /etc/udev/rules.d/99-nfs.rules door de volgende tekst in te voeren en op te slaan:

    SUBSYSTEM=="bdi" \
    , ACTION=="add" \
    , PROGRAM="/usr/bin/awk -v bdi=$kernel 'BEGIN{ret=1} {if ($4 == bdi) {ret=0}} END{exit ret}' /proc/fs/nfsfs/volumes" \
    , ATTR{read_ahead_kb}="15360"

  2. Pas in een console de udev-regel toe door de opdracht udevadm uit te voeren als supergebruiker en de regelbestanden en andere databases opnieuw te laden. U hoeft deze opdracht slechts eenmaal uit te voeren om udev op de hoogte te stellen van het nieuwe bestand.

    sudo udevadm control --reload


NFS nconnect

NFS nconnect is een koppelingsoptie aan de clientzijde voor NFS-bestandsshares waarmee u meerdere TCP-verbindingen tussen de client en uw NFS-bestandsshare kunt gebruiken.

Voordelen

Met nconnect kunt u de prestaties op schaal verbeteren met minder clientcomputers om de totale eigendomskosten (TCO) te verlagen. De nconnect-functie verhoogt de prestaties door meerdere TCP-kanalen op een of meer NIC's te gebruiken, met behulp van één of meerdere clients. Zonder nconnect hebt u ongeveer 20 clientcomputers nodig om de bandbreedteschaallimieten (10 GiB per seconde) te bereiken die worden aangeboden door de grootste schijfgrootte van ssd-bestandsshares. Met nconnect kunt u deze limieten bereiken met slechts 6-7 clients, waardoor de rekenkosten met bijna 70% worden verlaagd en tegelijkertijd aanzienlijke verbeteringen in I/O-bewerkingen per seconde (IOPS) en doorvoer op schaal worden geboden. Zie de onderstaande tabel.

Metrische waarde (bewerking) I/O-grootte Prestatieverbetering
IOPS (schrijven) 64 KiB, 1.024 KiB 3x
IOPS (lezen) Alle I/O-grootten 2-4x
Doorvoer (schrijven) 64 KiB, 1.024 KiB 3x
Doorvoer (lezen) Alle I/O-grootten 2-4x

Vereisten

  • De nieuwste Linux-distributies bieden volledige ondersteuning voor nconnect. Voor oudere Linux-distributies moet u ervoor zorgen dat de Linux-kernelversie 5.3 of hoger is.
  • Configuratie per mount wordt alleen ondersteund wanneer een enkele bestandsshare per opslagaccount via een privé-eindpunt wordt gebruikt.

Invloed op de prestaties

We hebben de volgende prestatieresultaten bereikt bij het gebruik van de mount optie nconnect met NFS Azure-bestandsdeling op Linux-clients op grote schaal. Zie de configuratie van de prestatietest voor meer informatie over hoe we deze resultaten hebben bereikt.

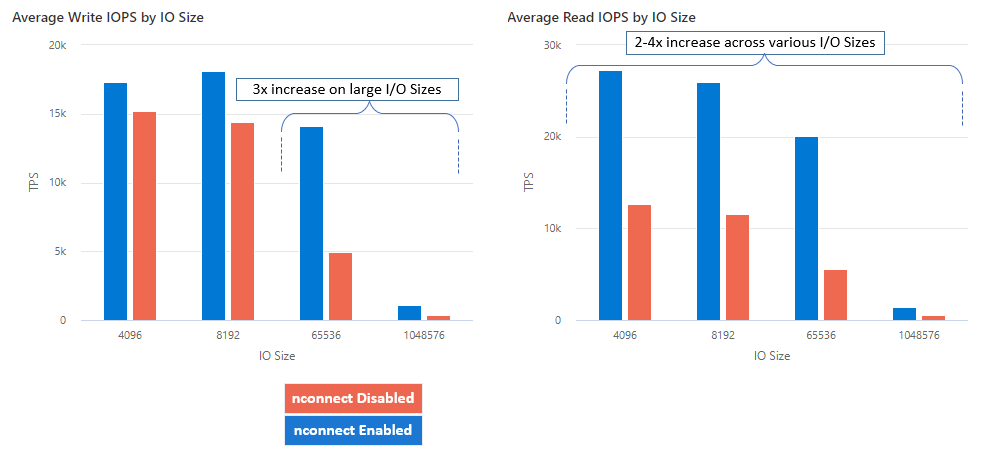

Schermopname van gemiddelde verbetering in IOPS wanneer u verbinding maakt met NFS Azure-bestandsshares.

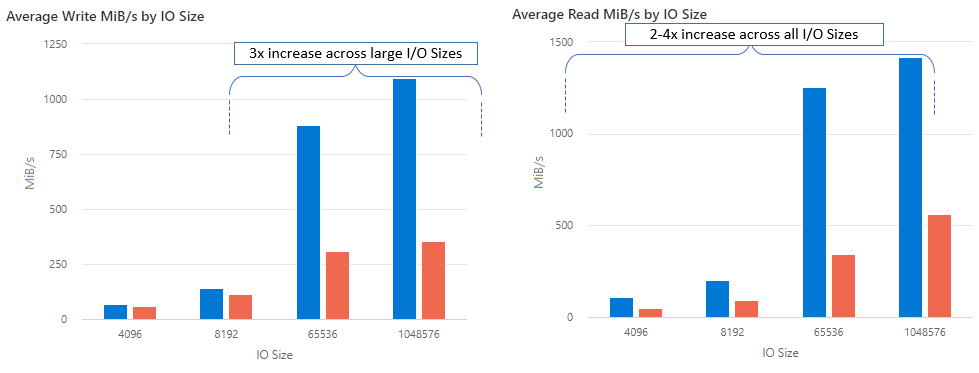

Schermopname van gemiddelde verbetering van doorvoer bij gebruik van nconnect met NFS Azure-bestandsshares.

Aanbevelingen

Volg deze aanbevelingen om de beste resultaten te krijgen van nconnect.

Instellen nconnect=4

Hoewel Azure Files ondersteuning biedt voor het instellen van nconnect tot de maximale stand van 16, raden we u aan om de mountopties te configureren met de optimale instelling nconnect=4. Momenteel zijn er geen voordelen meer dan vier kanalen voor de Azure Files-implementatie van nconnect. In feite kan het overschrijden van vier kanalen tot één Azure-bestandsshare van één client de prestaties nadelig beïnvloeden vanwege de verzadiging van het TCP-netwerk.

Grootte van virtuele machines zorgvuldig aanpassen

Afhankelijk van uw workloadvereisten is het belangrijk om de grootte van de virtuele machines van de client (VM's) correct te bepalen om te voorkomen dat deze worden beperkt door de verwachte netwerkbandbreedte. U hebt geen meerdere netwerkinterfacecontrollers (NIC's) nodig om de verwachte netwerkdoorvoer te bereiken. Hoewel het gebruikelijk is om vm's voor algemeen gebruik te gebruiken met Azure Files, zijn er verschillende VM-typen beschikbaar, afhankelijk van uw workloadbehoeften en beschikbaarheid van regio's. Zie Azure VM Selector voor meer informatie.

Wachtrijdiepte kleiner dan of gelijk aan 64 houden

De wachtrijdiepte is het aantal in behandeling zijnde I/O-aanvragen dat een opslagresource kan verwerken. We raden u niet aan om de optimale wachtrijdiepte van 64 te overschrijden, omdat u geen prestatieverbeteringen meer ziet. Zie Wachtrijdiepte voor meer informatie.

Configuratie per koppeling

Als voor een workload meerdere shares met een of meer opslagaccounts met verschillende verbindingsinstellingen van één client moeten worden gekoppeld, kunnen we niet garanderen dat deze instellingen behouden blijven bij het koppelen via het openbare eindpunt. Configuratie per mount wordt alleen ondersteund wanneer één Azure-bestandsshare per opslagaccount wordt gebruikt via het privé-eindpunt, zoals beschreven in Scenario 1.

Scenario 1: configuratie per koppeling via privé-eindpunt met meerdere opslagaccounts (ondersteund)

  • StorageAccount.file.core.windows.net = 10.10.10.10
  • StorageAccount2.file.core.windows.net = 10.10.10.11
    • Mount StorageAccount.file.core.windows.net:/StorageAccount/FileShare1 nconnect=4
    • Mount StorageAccount2.file.core.windows.net:/StorageAccount2/FileShare1

Scenario 2: configuratie per koppeling via openbaar eindpunt (niet ondersteund)

  • StorageAccount.file.core.windows.net = 52.239.238.8
  • StorageAccount2.file.core.windows.net = 52.239.238.7
    • Mount StorageAccount.file.core.windows.net:/StorageAccount/FileShare1 nconnect=4
    • Mount StorageAccount.file.core.windows.net:/StorageAccount/FileShare2
    • Mount StorageAccount2.file.core.windows.net:/StorageAccount2/FileShare1

Notitie

Zelfs als het opslagaccount wordt omgezet in een ander IP-adres, kunnen we niet garanderen dat dat adres behouden blijft omdat openbare eindpunten geen statische adressen zijn.

Scenario 3: per koppelingsconfiguratie via privé-eindpunt met meerdere shares in één opslagaccount (niet ondersteund)

  • StorageAccount.file.core.windows.net = 10.10.10.10
    • Mount StorageAccount.file.core.windows.net:/StorageAccount/FileShare1 nconnect=4
    • Mount StorageAccount.file.core.windows.net:/StorageAccount/FileShare2
    • Mount StorageAccount.file.core.windows.net:/StorageAccount/FileShare3

Configuratie van prestatietest

We hebben de volgende middelen en benchmarkingtools gebruikt om de resultaten te behalen en te meten die in dit artikel worden beschreven.

  • Eén client: Azure VM (DSv4-serie) met één NIC
  • Besturingssysteem: Linux (Ubuntu 20.40)
  • NFS-opslag: SSD-bestandsdeling (geconfigureerd op 30 TiB, set nconnect=4)
Grootte vCPU Geheugen Tijdelijke opslag (SSD) Maximum aantal gegevensschijven Maximum aantal NIC's Verwachte netwerkbandbreedte
Standard_D16_v4 16 64 GiB Alleen externe opslag 32 8 12.500 Mbps

Benchmarkinghulpprogramma's en tests

We gebruikten Flexibele I/O-tester (FIO), een gratis opensource-schijf-I/O-hulpprogramma dat zowel wordt gebruikt voor benchmark- als stress-/hardwareverificatie. Als u FIO wilt installeren, volgt u de sectie Binaire pakketten in het FIO README-bestand dat u wilt installeren voor het platform van uw keuze.

Hoewel deze tests zich richten op willekeurige I/O-toegangspatronen, krijgt u vergelijkbare resultaten wanneer u sequentiële I/O gebruikt.

Hoge IOPS: 100% leesbewerkingen

4k I/O-grootte - willekeurig lezen - 64 wachtrijdiepte

fio --ioengine=libaio --direct=1 --nrfiles=4 --numjobs=1 --runtime=1800 --time_based --bs=4k --iodepth=64 --filesize=4G --rw=randread --group_reporting --ramp_time=300

8k I/O-grootte - willekeurige leesbewerking - 64 wachtrijdiepte

fio --ioengine=libaio --direct=1 --nrfiles=4 --numjobs=1 --runtime=1800 --time_based --bs=8k --iodepth=64 --filesize=4G --rw=randread --group_reporting --ramp_time=300

Hoge doorvoer: 100% leesoperaties

64 KiB I/O-grootte - willekeurig lezen - 64 wachtrijdiepte

fio --ioengine=libaio --direct=1 --nrfiles=4 --numjobs=1 --runtime=1800 --time_based --bs=64k --iodepth=64 --filesize=4G --rw=randread --group_reporting --ramp_time=300

1024 KiB I/O-grootte - 100% willekeurige lees- 64 wachtrijdiepte

fio --ioengine=libaio --direct=1 --nrfiles=4 --numjobs=1 --runtime=1800 --time_based --bs=1024k --iodepth=64 --filesize=4G --rw=randread --group_reporting --ramp_time=300

Hoge IOPS: 100% schrijfbewerkingen

4 KiB I/O-grootte - 100% willekeurige schrijfbewerking - 64 wachtrijdiepte

fio --ioengine=libaio --direct=1 --nrfiles=4 --numjobs=1 --runtime=1800 --time_based --bs=4k --iodepth=64 --filesize=4G --rw=randwrite --group_reporting --ramp_time=300

8 KiB I/O-grootte - 100% willekeurige schrijfbewerking - 64 wachtrijdiepte

fio --ioengine=libaio --direct=1 --nrfiles=4 --numjobs=1 --runtime=1800 --time_based --bs=8k --iodepth=64 --filesize=4G --rw=randwrite --group_reporting --ramp_time=300

Hoge doorvoer: 100% schrijfacties

64 KiB I/O-grootte - 100% willekeurige schrijfbewerking - 64 wachtrijdiepte

fio --ioengine=libaio --direct=1 --nrfiles=4 --numjobs=1 --runtime=1800 --time_based --bs=64k --iodepth=64 --filesize=4G --rw=randwrite --group_reporting --ramp_time=300

1024 KiB I/O-grootte - 100% willekeurige schrijfbewerking - 64 wachtrijdiepte

fio --ioengine=libaio --direct=1 --nrfiles=4 --numjobs=1 --runtime=1800 --time_based --bs=1024k --iodepth=64 --filesize=4G --rw=randwrite --group_reporting --ramp_time=300

Prestatieoverwegingen voor nconnect

Wanneer u de nconnect koppelingsoptie gebruikt, moet u workloads met de volgende kenmerken nauwkeurig evalueren:

  • Latentiegevoelige schrijfworkloads die enkelvoudig zijn en/of een lage wachtrijdiepte gebruiken (minder dan 16)
  • Latentiegevoelige leesworkloads die uit één thread bestaan en/of een lage wachtrijdiepte gebruiken in combinatie met kleinere I/O-grootten

Niet alle workloads vereisen IOPS op grote schaal of tijdens de prestaties. Voor kleinere workloads nconnect is dit mogelijk niet logisch. Gebruik de volgende tabel om te bepalen of nconnect het voordelig is voor uw workload. Scenario's die groen zijn gemarkeerd, worden aanbevolen, terwijl scenario's in rood niet zijn gemarkeerd. Scenario's die geel zijn gemarkeerd, zijn neutraal.

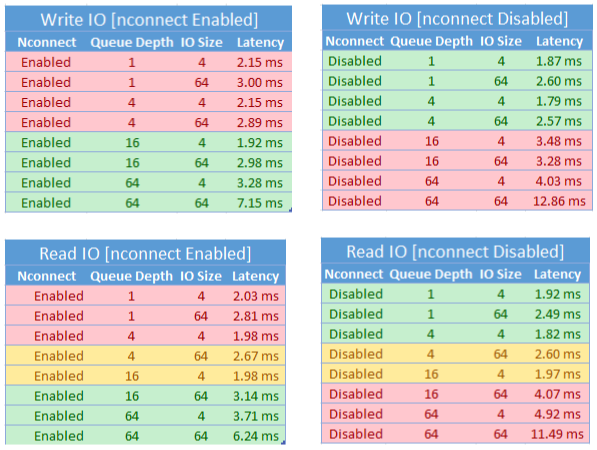

Schermopname van verschillende I O-scenario's voor lezen en schrijven met bijbehorende latentie om aan te geven wanneer nconnect is aanbevolen.
