Aan de slag met WinDbg (kernelmodus)

WinDbg is een kernelmodus en foutopsporingsprogramma voor gebruikersmodus dat is opgenomen in Hulpprogramma's voor foutopsporing voor Windows. Dit artikel bevat oefeningen om u te helpen aan de slag te gaan met WinDbg als foutopsporingsprogramma in de kernelmodus.

Zie Het WinDbg Windows-foutopsporingsprogramma downloaden en installeren voor meer informatie over het downloaden van WinDbg.

Instellen van foutopsporing in kernel-modus

Een foutopsporingsomgeving in de kernelmodus heeft doorgaans twee computers, de hostcomputer en de doelcomputer. Het foutopsporingsprogramma wordt uitgevoerd op de hostcomputer en de code die wordt opgespoord, wordt uitgevoerd op de doelcomputer. De host en het doel zijn verbonden met een foutopsporingskabel.

De Windows-foutopsporingsprogramma's ondersteunen de volgende typen kabels:

  • Ethernet
  • USB 3.0
  • Serieel (ook wel null-modem genoemd)

Voor snelheid en betrouwbaarheid moet u een Ethernet-kabel gebruiken met een lokale netwerkhub. In het volgende diagram ziet u een host- en doelcomputer die is verbonden voor foutopsporing met een Ethernet-kabel.

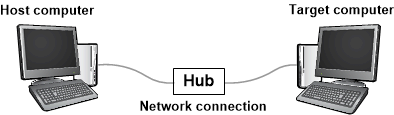

Diagram van host- en doelcomputers die zijn verbonden via Ethernet voor foutopsporing.

Een optie voor oudere versies van Windows is het gebruik van een directe kabel, zoals een seriële kabel.

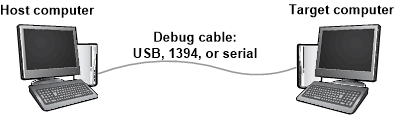

Diagram van host- en doelcomputers die zijn verbonden met behulp van een foutopsporingskabel voor foutopsporing.

Zie Foutopsporing in kernelmodus handmatig instellen voor meer informatie over het instellen van de host- en doelcomputers.

Virtuele machine - VM

Zie Het instellen van netwerkopsporing van een virtuele machine - KDNET voor informatie over het verbinden van een foutopsporingsprogramma met een Hyper-V virtuele machine.

Een foutopsporingssessie voor kernelmodus tot stand brengen

Nadat u uw host en doelcomputer hebt ingesteld en deze hebt verbonden met een foutopsporingskabel, kunt u een foutopsporingssessie in de kernelmodus tot stand brengen. Volg de instructies in hetzelfde onderwerp dat u hebt gebruikt voor het instellen. Als u bijvoorbeeld besluit om uw host- en doelcomputers in te stellen voor foutopsporing via Ethernet, vindt u instructies voor het instellen van een kernelmodusfoutsessie in het volgende artikel:

Aan de slag met WinDbg

  1. Open WinDbg op de hostcomputer en stel een foutopsporingssessie in de kernelmodus in met de doelcomputer.

  2. Als u het CHM-bestand met foutopsporingsprogrammadocumentatie wilt openen, gaat u naar het menu Help en selecteert u Inhoud. De documentatie voor foutopsporingsprogramma's is ook online beschikbaar in Hulpprogramma's voor foutopsporing voor Windows.

  3. Wanneer u een foutopsporingssessie in de kernelmodus tot stand brengt, kan WinDbg automatisch inbreken op de doelcomputer. Als WinDbg niet inbreekt, gaat u naar het menu Foutopsporing en selecteert u Pauzeren.

  4. Voer in de opdrachtregel onder aan het WinDbg-venster de volgende opdracht in:

    .sympath srv*

    De uitvoer is vergelijkbaar met het volgende voorbeeld:

    Symbol search path is: srv*
Expanded Symbol search path is: cache*;SRV*https://msdl.microsoft.com/download/symbols

    Het zoekpad voor symbolen vertelt WinDbg waar moet worden gezocht naar symboolbestanden (PDB). Het foutopsporingsprogramma heeft symboolbestanden nodig om informatie te verkrijgen over codemodules, zoals functienamen en variabelenamen.

    Voer de volgende opdracht in, waarmee WinDbg het eerste vinden en laden van symboolbestanden moet uitvoeren:

    .reload

  5. Voer de volgende opdracht in om een lijst met geladen modules weer te geven:

    Lm

    De uitvoer is vergelijkbaar met het volgende voorbeeld:

    0:000>3: kd> lm
start             end                 module name
fffff800`00000000 fffff800`00088000   CI         (deferred)
...
fffff800`01143000 fffff800`01151000   BasicRender   (deferred)
fffff800`01151000 fffff800`01163000   BasicDisplay  (deferred)
...
fffff800`02a0e000 fffff800`03191000   nt  (pdb symbols) C:\...\ntkrnlmp.pdb
fffff800`03191000 fffff800`03200000   hal (deferred)
...

  6. Voer de volgende opdracht in om de doelcomputer te starten:

    g

  7. Als u de uitvoering opnieuw wilt onderbreken, gaat u naar het menu Foutopsporing en selecteert u Onderbreken.

  8. Voer de volgende opdracht in om het _FILE_OBJECT gegevenstype in de nt module te onderzoeken:

    dt nt!_FILE_OBJECT

    De uitvoer is vergelijkbaar met het volgende voorbeeld:

    0:000>0: kd> dt nt!_FILE_OBJECT
   +0x000 Type             : Int2B
   +0x002 Size             : Int2B
   +0x008 DeviceObject     : Ptr64 _DEVICE_OBJECT
   +0x010 Vpb              : Ptr64 _VPB
   ...
   +0x0c0 IrpList          : _LIST_ENTRY
   +0x0d0 FileObjectExtension : Ptr64 Void

  9. Voer de volgende opdracht in om enkele van de symbolen in de nt module te onderzoeken:

    x nt!*CreateProcess*

    De uitvoer is vergelijkbaar met het volgende voorbeeld:

    0:000>0: kd> x nt!*CreateProcess*
fffff800`030821cc nt!ViCreateProcessCallbackInternal (<no parameter info>)
...
fffff800`02e03904 nt!MmCreateProcessAddressSpace (<no parameter info>)
fffff800`02cece00 nt!PspCreateProcessNotifyRoutine = <no type information>
...

  10. Voer de volgende opdracht in om een onderbrekingspunt te plaatsen bij MmCreateProcessAddressSpace:

    bu nt!MmCreateProcessAddressSpace

    Voer de volgende opdracht in om te controleren of het onderbrekingspunt is ingesteld:

    bl

    De uitvoer is vergelijkbaar met het volgende voorbeeld:

    0:000>0: kd> bu nt!MmCreateProcessAddressSpace
0: kd> bl
0 e fffff800`02e03904     0001 (0001) nt!MmCreateProcessAddressSpace

    Voer g in om de doelcomputer te laten draaien.

  11. Als de doelcomputer niet onmiddellijk overschakelt naar het foutopsporingsprogramma, voert u een paar handelingen uit op de doelcomputer (bijvoorbeeld kladblok openen). De doelcomputer schakelt over naar de debugger wanneer MmCreateProcessAddressSpace wordt aangeroepen. Voer de volgende commando's in om de stacktrace te zien.

    .reload

    k

    De uitvoer is vergelijkbaar met het volgende voorbeeld:

    0:000>2: kd> k
Child-SP          RetAddr           Call Site
ffffd000`224b4c88 fffff800`02d96834 nt!MmCreateProcessAddressSpace
ffffd000`224b4c90 fffff800`02dfef17 nt!PspAllocateProcess+0x5d4
ffffd000`224b5060 fffff800`02b698b3 nt!NtCreateUserProcess+0x55b
...
000000d7`4167fbb0 00007ffd`14b064ad KERNEL32!BaseThreadInitThunk+0xd
000000d7`4167fbe0 00000000`00000000 ntdll!RtlUserThreadStart+0x1d

  12. Selecteer In het menu Beeld de optie Demontage.

    Selecteer Stap over (of druk op F10) in het menu Foutopsporing. Voer nog een paar keer stapopdrachten in terwijl u het venster Demontage bekijkt.

  13. Wis uw onderbrekingspunt door het volgende commando in te voeren:

    v. Chr*

    Voer g in om de doelcomputer te laten draaien. Om opnieuw te onderbreken, gaat u naar het menu Foutopsporing en selecteert u Onderbreken of drukt u op Ctrl-Onderbreken.

  14. Voer de volgende opdracht in om een lijst met alle processen weer te geven:

    !proces 0 0

    De uitvoer is vergelijkbaar met het volgende voorbeeld:

    0:000>0: kd> !process 0 0
**** NT ACTIVE PROCESS DUMP ****
PROCESS ffffe000002287c0
    SessionId: none  Cid: 0004    Peb: 00000000  ParentCid: 0000
    DirBase: 001aa000  ObjectTable: ffffc00000003000  HandleCount: <Data Not Accessible>
    Image: System

PROCESS ffffe00001e5a900
    SessionId: none  Cid: 0124    Peb: 7ff7809df000  ParentCid: 0004
    DirBase: 100595000  ObjectTable: ffffc000002c5680  HandleCount: <Data Not Accessible>
    Image: smss.exe
...
PROCESS ffffe00000d52900
    SessionId: 1  Cid: 0910    Peb: 7ff669b8e000  ParentCid: 0a98
    DirBase: 3fdba000  ObjectTable: ffffc00007bfd540  HandleCount: <Data Not Accessible>
    Image: explorer.exe

  15. Kopieer het adres van één proces en voer de volgende opdracht in:

    !process Address 2

    Bijvoorbeeld: !process ffffe00000d5290 2

    De uitvoer toont de threads in het proces.

    0:000>0:000>0: kd> !process ffffe00000d52900 2
PROCESS ffffe00000d52900
    SessionId: 1  Cid: 0910    Peb: 7ff669b8e000  ParentCid: 0a98
    DirBase: 3fdba000  ObjectTable: ffffc00007bfd540  HandleCount:
    Image: explorer.exe

        THREAD ffffe00000a0d880  Cid 0910.090c  Teb: 00007ff669b8c000
            ffffe00000d57700  SynchronizationEvent

        THREAD ffffe00000e48880  Cid 0910.0ad8  Teb: 00007ff669b8a000
            ffffe00000d8e230  NotificationEvent
            ffffe00000cf6870  Semaphore Limit 0xffff
            ffffe000039c48c0  SynchronizationEvent
        ...
        THREAD ffffe00000e6d080  Cid 0910.0cc0  Teb: 00007ff669a10000
            ffffe0000089a300  QueueObject

  16. Kopieer het adres van één thread en voer de volgende opdracht in:

    !threadadres

    Bijvoorbeeld: !thread ffffe00000e6d080

    De uitvoer toont informatie over de specifieke thread.

    0: kd> !thread ffffe00000e6d080
THREAD ffffe00000e6d080  Cid 0910.0cc0  Teb: 00007ff669a10000 Win32Thread: 0000000000000000 WAIT: ...
    ffffe0000089a300  QueueObject
Not impersonating
DeviceMap                 ffffc000034e7840
Owning Process            ffffe00000d52900       Image:         explorer.exe
Attached Process          N/A            Image:         N/A
Wait Start TickCount      13777          Ticks: 2 (0:00:00:00.031)
Context Switch Count      2              IdealProcessor: 1
UserTime                  00:00:00.000
KernelTime                00:00:00.000
Win32 Start Address ntdll!TppWorkerThread (0x00007ffd14ab2850)
Stack Init ffffd00021bf1dd0 Current ffffd00021bf1580
Base ffffd00021bf2000 Limit ffffd00021bec000 Call 0
Priority 13 BasePriority 13 UnusualBoost 0 ForegroundBoost 0 IoPriority 2 PagePriority 5
...

  17. Als u alle apparaatknooppunten in de plug en play-apparaatstructuur wilt zien, voert u de volgende opdracht in:

    !devnode 0 1

    0:000>0: kd> !devnode 0 1
Dumping IopRootDeviceNode (= 0xffffe000002dbd30)
DevNode 0xffffe000002dbd30 for PDO 0xffffe000002dc9e0
  InstancePath is "HTREE\ROOT\0"
  State = DeviceNodeStarted (0x308)
  Previous State = DeviceNodeEnumerateCompletion (0x30d)
  DevNode 0xffffe000002d9d30 for PDO 0xffffe000002daa40
    InstancePath is "ROOT\volmgr\0000"
    ServiceName is "volmgr"
    State = DeviceNodeStarted (0x308)
    Previous State = DeviceNodeEnumerateCompletion (0x30d)
    DevNode 0xffffe00001d49290 for PDO 0xffffe000002a9a90
      InstancePath is "STORAGE\Volume\{3007dfd3-df8d-11e3-824c-806e6f6e6963}#0000000000100000"
      ServiceName is "volsnap"
      TargetDeviceNotify List - f 0xffffc0000031b520  b 0xffffc0000008d0f0
      State = DeviceNodeStarted (0x308)
      Previous State = DeviceNodeStartPostWork (0x307)
...

  18. Voer de volgende opdracht in om de apparaatknooppunten en de bijbehorende hardwarebronnen weer te geven:

    !devnode 0 9

    0:000>...
        DevNode 0xffffe000010fa770 for PDO 0xffffe000010c2060
          InstancePath is "PCI\VEN_8086&DEV_2937&SUBSYS_2819103C&REV_02\3&33fd14ca&0&D0"
          ServiceName is "usbuhci"
          State = DeviceNodeStarted (0x308)
          Previous State = DeviceNodeEnumerateCompletion (0x30d)
          TranslatedResourceList at 0xffffc00003c78b00  Version 1.1  Interface 0x5  Bus #0
            Entry 0 - Port (0x1) Device Exclusive (0x1)
              Flags (0x131) - PORT_MEMORY PORT_IO 16_BIT_DECODE POSITIVE_DECODE
              Range starts at 0x3120 for 0x20 bytes
            Entry 1 - DevicePrivate (0x81) Device Exclusive (0x1)
              Flags (0000) -
              Data - {0x00000001, 0x00000004, 0000000000}
            Entry 2 - Interrupt (0x2) Shared (0x3)
              Flags (0000) - LEVEL_SENSITIVE
              Level 0x8, Vector 0x81, Group 0, Affinity 0xf
...

  19. Als u een apparaatknooppunt met een servicenaam van de schijf wilt zien, voert u de volgende opdracht in:

    !devnode 0 1 schijf

    0: kd> !devnode 0 1 disk
Dumping IopRootDeviceNode (= 0xffffe000002dbd30)
DevNode 0xffffe0000114fd30 for PDO 0xffffe00001159610
  InstancePath is "IDE\DiskST3250820AS_____________________________3.CHL___\5&14544e82&0&0.0.0"
  ServiceName is "disk"
  State = DeviceNodeStarted (0x308)
  Previous State = DeviceNodeEnumerateCompletion (0x30d)
...

  20. In de uitvoer van !devnode 0 1 wordt het adres van het fysieke apparaatobject (PDO) voor het knooppunt weergegeven. Kopieer het adres van een fysiek apparaatobject (PDO) en voer de volgende opdracht in:

    !devstack PdoAddress

    Bijvoorbeeld: <PdoAddress>!devstack 0xffffe00001159610

    0:000>0: kd> !devstack 0xffffe00001159610
  !DevObj           !DrvObj            !DevExt           ObjectName
  ffffe00001d50040  \Driver\partmgr    ffffe00001d50190
  ffffe00001d51450  \Driver\disk       ffffe00001d515a0  DR0
  ffffe00001156e50  \Driver\ACPI       ffffe000010d8bf0

  21. Voer de volgende opdracht in om informatie over het stuurprogramma disk.sysop te halen:

    !drvobj disk 2

    0:000>0: kd> !drvobj disk 2
Driver object (ffffe00001d52680) is for:
 \Driver\disk
DriverEntry:   fffff800006b1270 disk!GsDriverEntry
DriverStartIo: 00000000
DriverUnload:  fffff800010b0b5c CLASSPNP!ClassUnload
AddDevice:     fffff800010aa110 CLASSPNP!ClassAddDevice

Dispatch routines:
[00] IRP_MJ_CREATE                      fffff8000106d160    CLASSPNP!ClassGlobalDispatch
[01] IRP_MJ_CREATE_NAMED_PIPE           fffff80002b0ab24    nt!IopInvalidDeviceRequest
[02] IRP_MJ_CLOSE                       fffff8000106d160    CLASSPNP!ClassGlobalDispatch
[03] IRP_MJ_READ                        fffff8000106d160    CLASSPNP!ClassGlobalDispatch
...
[1b] IRP_MJ_PNP                         fffff8000106d160    CLASSPNP!ClassGlobalDispatch

  22. De uitvoer van !drvobj toont adressen van verzendroutines. Bijvoorbeeld: CLASSPNP!ClassGlobalDispatch. Voer de volgende opdrachten in om een onderbrekingspunt in ClassGlobalDispatchte stellen en te controleren:

    bu CLASSPNP!ClassGlobalDispatch

    bl

    Voer g in om een proces op de doelcomputer uit te voeren.

    Als de doelcomputer niet onmiddellijk in het foutopsporingsprogramma inbreekt, voert u een paar acties uit op de doelcomputer (open Kladblok bijvoorbeeld en sla een bestand op). De doelcomputer zal het foutopsporingsprogramma starten als ClassGlobalDispatch wordt aangeroepen. Voer de volgende commando's in om de stacktrace te bekijken.

    .reload

    k

    De uitvoer is vergelijkbaar met het volgende voorbeeld:

    2: kd> k
Child-SP          RetAddr           Call Site
ffffd000`21d06cf8 fffff800`0056c14e CLASSPNP!ClassGlobalDispatch
ffffd000`21d06d00 fffff800`00f2c31d volmgr!VmReadWrite+0x13e
ffffd000`21d06d40 fffff800`0064515d fvevol!FveFilterRundownReadWrite+0x28d
ffffd000`21d06e20 fffff800`0064578b rdyboost!SmdProcessReadWrite+0x14d
ffffd000`21d06ef0 fffff800`00fb06ad rdyboost!SmdDispatchReadWrite+0x8b
ffffd000`21d06f20 fffff800`0085cef5 volsnap!VolSnapReadFilter+0x5d
ffffd000`21d06f50 fffff800`02b619f7 Ntfs!NtfsStorageDriverCallout+0x16
...

  23. Als u de foutopsporingssessie wilt beëindigen, voert u de volgende opdracht in:

    Qd

Samenvatting van opdrachten
