Tworzenie bramy aplikacji hostującej wiele witryn internetowych przy użyciu programu Azure PowerShell

Program Azure PowerShell umożliwia skonfigurowanie hostingu wielu witryn internetowych podczas tworzenia bramy aplikacji. W tym artykule zdefiniujesz pule adresów zaplecza przy użyciu zestawów skalowania maszyn wirtualnych. Następnie, bazując na należących do Ciebie domenach, skonfigurujesz odbiorniki i reguły, aby się upewnić, że ruch internetowy dociera do odpowiednich serwerów w pulach. W tym artykule zakłada się, że jesteś właścicielem wielu domen i korzystasz z przykładów www.contoso.com oraz www.fabrikam.com.

W tym artykule omówiono sposób wykonywania następujących zadań:

  • Konfigurowanie sieci
  • Tworzenie bramy aplikacji
  • Tworzenie odbiorników zaplecza
  • Twórz reguły trasowania
  • Tworzenie zestawów skalowania maszyn wirtualnych za pomocą pul zaplecza
  • Tworzenie rekordu CNAME w domenie

Usługa Application Gateway z wieloma lokacjami

Jeśli nie masz subskrypcji platformy Azure, przed rozpoczęciem utwórz bezpłatne konto.

Uwaga

Do interakcji z platformą Azure zalecamy używanie modułu Azure Az w programie PowerShell. Zobacz Instalowanie programu Azure PowerShell, aby rozpocząć. Aby dowiedzieć się, jak przeprowadzić migrację do modułu Az PowerShell, zobacz Migracja programu Azure PowerShell z modułu AzureRM do modułu Az.

Azure Cloud Shell

Na platformie Azure hostowane jest środowisko Azure Cloud Shell, interaktywna powłoka, z której można korzystać poprzez przeglądarkę. Do pracy z usługami platformy Azure można używać programu Bash lub PowerShell w środowisku Cloud Shell. Aby uruchomić kod w tym artykule, możesz użyć wstępnie zainstalowanych poleceń usługi Cloud Shell bez konieczności instalowania niczego w środowisku lokalnym.

Aby uruchomić środowisko Azure Cloud Shell:

Opcja Przykład/link
Wybierz pozycję Wypróbuj w prawym górnym rogu bloku kodu lub polecenia. Wybranie pozycji Wypróbuj nie powoduje automatycznego skopiowania kodu lub polecenia do usługi Cloud Shell. Zrzut ekranu przedstawiający przykład narzędzia Try It dla usługi Azure Cloud Shell.
Przejdź do witryny https://shell.azure.com lub wybierz przycisk Uruchom Cloud Shell, aby otworzyć środowisko Cloud Shell w przeglądarce. Przycisk uruchamiania usługi Azure Cloud Shell.
Wybierz przycisk Cloud Shell na pasku menu w prawym górnym rogu witryny Azure Portal. Zrzut ekranu przedstawiający przycisk usługi Cloud Shell w witrynie Azure Portal

Aby użyć usługi Azure Cloud Shell:

  1. Uruchom usługę Cloud Shell.

  2. Wybierz przycisk Kopiuj w bloku kodu (lub bloku poleceń), aby skopiować kod lub polecenie.

  3. Wklej kod lub polecenie do sesji usługi Cloud Shell, wybierając Ctrl++V w systemie macOS.

  4. Wybierz Enter, aby uruchomić kod lub polecenie.

Jeśli zdecydujesz się zainstalować program PowerShell i korzystać z niego lokalnie, ten artykuł wymaga modułu Azure PowerShell w wersji 1.0.0 lub nowszej. Aby dowiedzieć się, jaka wersja jest używana, uruchom polecenie Get-Module -ListAvailable Az. Jeśli konieczne będzie uaktualnienie, zobacz Instalowanie modułu Azure PowerShell. Jeśli używasz programu PowerShell lokalnie, musisz też uruchomić polecenie Login-AzAccount, aby utworzyć połączenie z platformą Azure.

Tworzenie grupy zasobów

Grupa zasobów to logiczny kontener przeznaczony do wdrażania zasobów platformy Azure i zarządzania nimi. Utwórz grupę zasobów platformy Azure przy użyciu polecenia New-AzResourceGroup.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Tworzenie zasobów sieciowych

Utwórz konfiguracje podsieci przy użyciu polecenia New-AzVirtualNetworkSubnetConfig. Utwórz sieć wirtualną przy użyciu polecenia New-AzVirtualNetwork z konfiguracjami podsieci. Na koniec utwórz publiczny adres IP przy użyciu polecenia New-AzPublicIpAddress. Te zasoby służą do zapewniania łączności sieciowej z bramą aplikacji i skojarzonymi z nią zasobami.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

Tworzenie bramy aplikacji

Utwórz konfiguracje adresów IP i portu frontendowego

Skojarz wcześniej utworzoną podsieć z bramą aplikacji przy użyciu polecenia New-AzApplicationGatewayIPConfiguration. Przypisz publiczny adres IP do bramy aplikacji przy użyciu polecenia New-AzApplicationGatewayFrontendIPConfig.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Tworzenie pul i ustawień zaplecza

Utwórz pierwszą pulę adresów zaplecza dla bramy aplikacji przy użyciu polecenia New-AzApplicationGatewayBackendAddressPool. Skonfiguruj ustawienia puli za pomocą polecenia New-AzApplicationGatewayBackendHttpSettings.

$contosoPool = New-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool

$fabrikamPool = New-AzApplicationGatewayBackendAddressPool `
  -Name fabrikamPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Utwórz odbiorniki i reguły

Nasłuchiwacze są niezbędni do umożliwienia bramie aplikacyjnej odpowiedniego kierowania ruchu do pul adresów zaplecza. W tym artykule utworzysz dwa odbiorniki dla dwóch domen. Odbiorniki są tworzone dla domen contoso.com i fabrikam.com.

Utwórz pierwszy odbiornik przy użyciu polecenia New-AzApplicationGatewayHttpListener przy użyciu wcześniej utworzonej konfiguracji i portu frontend. Wymagana jest reguła, aby odbiornik wiedział, którą pulę zaplecza wykorzystać dla ruchu przychodzącego. Utwórz podstawową regułę o nazwie contosoRule przy użyciu polecenia New-AzApplicationGatewayRequestRoutingRule.

Uwaga

Za pomocą usługi Application Gateway lub zapory aplikacyjnej WAF v2 można również skonfigurować maksymalnie 5 nazw hostów dla każdego nasłuchującego i użyć dzikich znaków w nazwie hosta. Aby uzyskać więcej informacji, zobacz nazwy hostów z symbolami wieloznacznymi w nasłuchu. Aby użyć wielu nazw hostów i symboli wieloznacznych w odbiorniku przy użyciu programu Azure PowerShell, należy użyć -HostNames zamiast -HostName. W przypadku nazw hostów można wymienić maksymalnie 5 nazw hostów jako wartości rozdzielane przecinkami. Na przykład -HostNames "*.contoso.com","*.fabrikam.com"

$contosolistener = New-AzApplicationGatewayHttpListener `
  -Name contosoListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport `
  -HostName "www.contoso.com"

$fabrikamlistener = New-AzApplicationGatewayHttpListener `
  -Name fabrikamListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport `
  -HostName "www.fabrikam.com"

$contosoRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name contosoRule `
  -RuleType Basic `
  -HttpListener $contosoListener `
  -BackendAddressPool $contosoPool `
  -BackendHttpSettings $poolSettings

$fabrikamRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name fabrikamRule `
  -RuleType Basic `
  -HttpListener $fabrikamListener `
  -BackendAddressPool $fabrikamPool `
  -BackendHttpSettings $poolSettings

Dodawanie priorytetu do reguł routingu

$contosoRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name wccontosoRule `
  -RuleType Basic `
  -Priority 200 `
  -HttpListener $wccontosoListener `
  -BackendAddressPool $wccontosoPool `
  -BackendHttpSettings $poolSettings

$fabrikamRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name shopcontosoRule `
  -RuleType Basic `
  -Priority 100 `
  -HttpListener $shopcontosoListener `
  -BackendAddressPool $shopcontosoPool `
  -BackendHttpSettings $poolSettings

Tworzenie bramy aplikacji

Po utworzeniu niezbędnych zasobów pomocniczych określ parametry bramy aplikacji przy użyciu polecenia New-AzApplicationGatewaySku, a następnie utwórz je przy użyciu polecenia New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $contosoPool, $fabrikamPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $contosoListener, $fabrikamListener `
  -RequestRoutingRules $contosoRule, $fabrikamRule `
  -Sku $sku

Utwórz zestawy skalowania maszyn wirtualnych

W tym przykładzie utworzysz dwa zestawy skalowania maszyn wirtualnych, które obsługują dwie utworzone pule zaplecza. Utworzone zestawy skalowania będą miały nazwy myvmss1 i myvmss2. Każdy zestaw skalowania zawiera dwa wystąpienia maszyny wirtualnej, na których instalujesz IIS. Przypisujesz zestaw skalowania do puli zaplecza podczas konfigurowania ustawień IP.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$contosoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool `
  -ApplicationGateway $appgw

$fabrikamPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name fabrikamPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 2; $i++)
{
  if ($i -eq 1)
  {
    $poolId = $contosoPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $fabrikamPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername azureuser `
    -AdminPassword "Azure123456!" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

Instalacja usług IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 2; $i++)
{
  $vmss = Get-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -VMScaleSetName myvmss$i

  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

Tworzenie rekordu CNAME w domenie

Po utworzeniu bramy aplikacji z publicznym adresem IP można pobrać adres DNS i użyć go w celu utworzenia rekordu CNAME w domenie. Aby uzyskać adres DNS bramy aplikacji, możesz użyć polecenia Get-AzPublicIPAddress . Skopiuj wartość fqdn ustawienia DNSSettings i użyj jej jako wartości tworzonego rekordu CNAME. Używanie rekordów A nie jest zalecane, ponieważ adres IP bramy wirtualnej (VIP) może ulec zmianie po ponownym uruchomieniu bramy aplikacyjnej w jednostce SKU w wersji 1.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Testowanie bramy aplikacji

Wpisz nazwę swojej domeny na pasku adresu przeglądarki. Takie jak http://www.contoso.com.

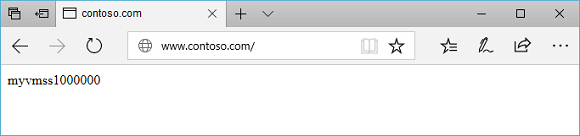

Test witryny Contoso w bramce aplikacji

Zmień adres na drugą domenę. Powinny zostać wyświetlone informacje, jak w następującym przykładzie:

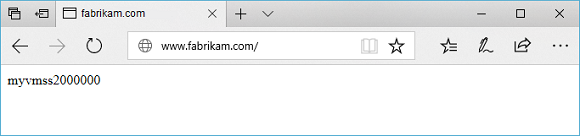

Testowanie witryny Fabrikam w bramie aplikacji

Czyszczenie zasobów

Gdy grupa zasobów, brama aplikacji i wszystkie powiązane zasoby nie będą już potrzebne, usuń je przy użyciu polecenia Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG

Następne kroki

Tworzenie bramy aplikacji za pomocą reguł routingu bazujących na ścieżce adresu URL
