Renderowanie niestandardowych danych na mapie rasterów

W tym artykule opisano sposób używania polecenia Get Map Static Image z funkcją kompozycji obrazu. Funkcje kompozycji obrazów obsługują pobieranie statycznych kafelków rastrowych, które zawierają niestandardowe dane i różne style.

Poniżej przedstawiono przykłady danych niestandardowych:

• Niestandardowe pinezki
• Etykiety
• Nakładki geometryczne

Napiwek

Aby wyświetlić prostą mapę na stronie internetowej, często bardziej opłacalne jest korzystanie z zestawu SDK sieci Web usługi Azure Maps, a nie do korzystania z usługi obrazów statycznych. Zestaw SDK sieci Web używa kafelków mapy; i chyba że użytkownik przesuwa i powiększa mapę, często generuje tylko ułamek transakcji na obciążenie mapy przy użyciu buforowania przeglądarki. Zestaw Sdk sieci Web usługi Azure Maps oferuje opcje wyłączania przesuwania i powiększania. Ponadto zestaw SDK sieci Web usługi Azure Maps udostępnia bogatszy zestaw opcji wizualizacji danych niż usługa internetowa mapy statycznej.

Wymagania wstępne

• Konto usługi Azure Maps
• Klucz subskrypcji

Ważne

W przykładach adresów URL zastąp {Your-Azure-Maps-Subscription-key} ciąg kluczem subskrypcji usługi Azure Maps.

W tym artykule użyto aplikacji Bruno , ale możesz użyć innego środowiska deweloperskiego interfejsu API.

Uwaga

Przykłady w tym artykule wymagają konta usługi Azure Maps w warstwie cenowej Gen2.

Wycofanie warstwy cenowej usługi Azure Maps Gen1

Warstwa cenowa Gen1 jest teraz przestarzała i zostanie wycofana w dniu 15.09.26. Warstwa cenowa Gen2 zastępuje warstwę cenową Gen1 (zarówno S0, jak i S1). Jeśli konto usługi Azure Maps ma wybraną warstwę cenową Gen1, możesz przełączyć się na cennik gen2 przed wycofaniem. W przeciwnym razie zostanie on automatycznie zaktualizowany. Aby uzyskać więcej informacji, zobacz Zarządzanie warstwą cenową konta usługi Azure Maps.

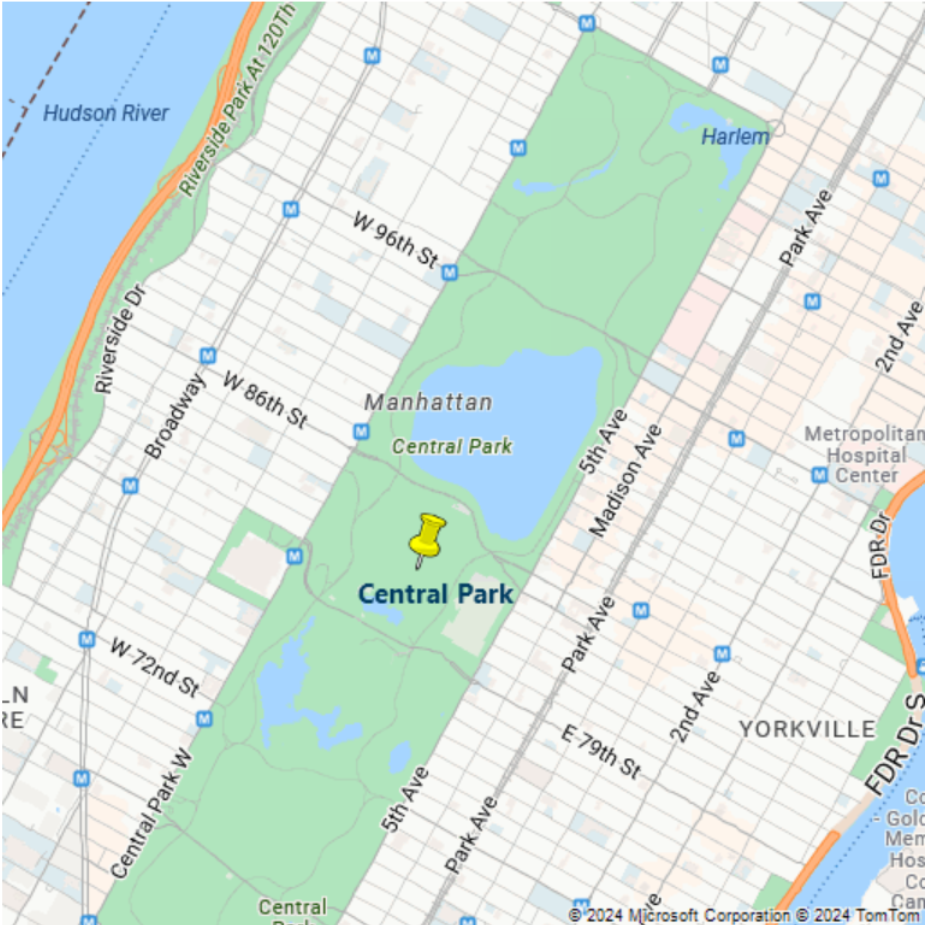

Pobieranie obrazu statycznego z niestandardowymi numerami PIN i etykietami

Aby uzyskać obraz statyczny z niestandardowymi numerami PIN i etykietami:

1. W aplikacji Bruno wybierz pozycję Nowe żądanie.

2. Ustaw typ na HTTP.

3. Wprowadź nazwę żądania, na przykład Pobierz statyczny obraz mapy.

4. Wybierz metodę GET HTTP URL.

5. Wprowadź następujący adres URL:

   https://atlas.microsoft.com/map/static?subscription-key={Your-Azure-Maps-Subscription-key}&zoom=13&tilesetId=microsoft.base.road&api-version=2024-04-01&language=en-us&center=-73.964085, 40.78477&path=lcFF0000|lw2|la0.60|ra700||-122.13230609893799 47.64599069048016&pins=custom%7Cla15+50%7Cls12%7Clc003b61%7C%7C%27Central Park%27-73.9657974+40.781971%7C%7Chttps%3A%2F%2Fsamples.azuremaps.com%2Fimages%2Ficons%2Fylw-pushpin.png


6. Wybierz pozycję Utwórz.

7. Wybierz strzałkę Wyślij żądanie , która jest wyświetlana po prawej stronie adresu URL żądania.

   Zwracany jest następujący obraz:

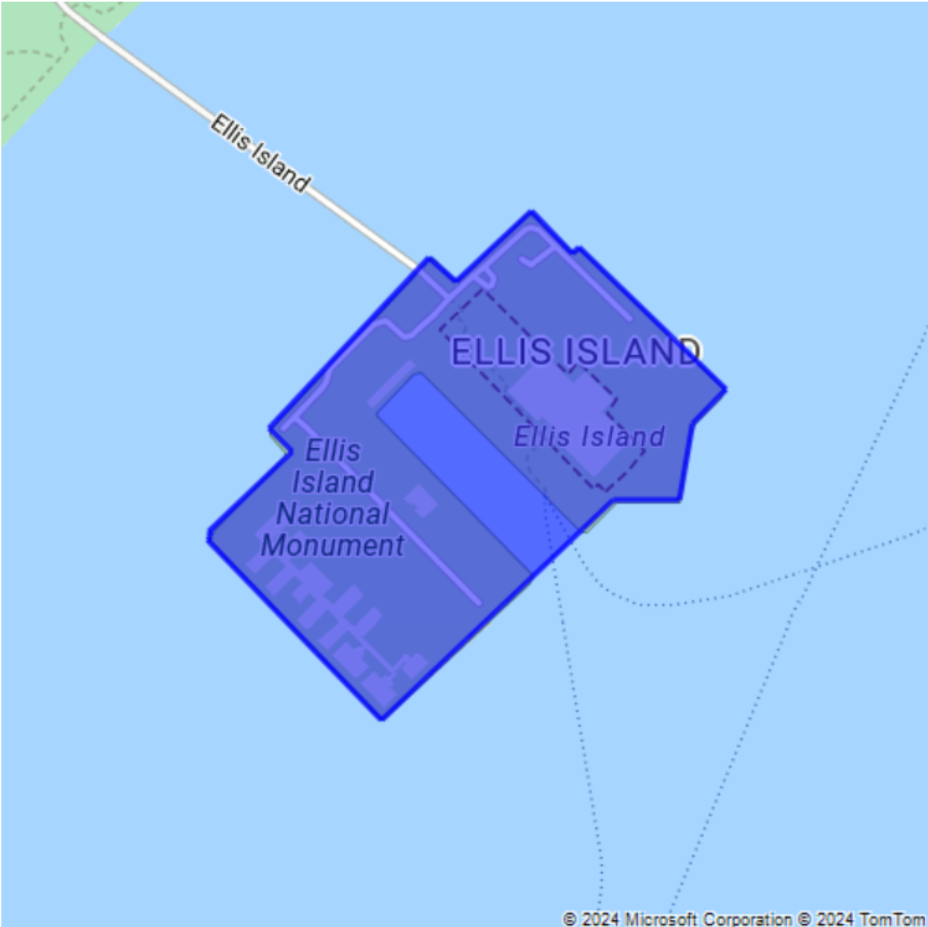

Renderowanie wielokąta z kolorem i nieprzezroczystością

Wygląd wielokąta można zmodyfikować przy użyciu modyfikatorów stylu z parametrem path .

Aby renderować wielokąt z kolorem i nieprzezroczystością:

1. W aplikacji Bruno wybierz pozycję Nowe żądanie.

2. Ustaw typ na HTTP.

3. Wprowadź nazwę żądania, na przykład GET Polygon.

4. Wybierz metodę GET HTTP URL.

5. Wprowadź następujący adres URL usługi renderowania:

   https://atlas.microsoft.com/map/static?subscription-key={Your-Azure-Maps-Subscription-key}&zoom=15&tilesetId=microsoft.base.road&api-version=2024-04-01&language=en-us&path=lc0000FF|fc0000FF|lw3|la0.80|fa0.50||-74.03995513916016 40.70090237454063|-74.04082417488098 40.70028420372218|-74.04113531112671 40.70049568385827|-74.04298067092896 40.69899904076542|-74.04271245002747 40.69879568992435|-74.04367804527283 40.6980961582905|-74.04364585876465 40.698055487620714|-74.04368877410889 40.698022951066996|-74.04168248176573 40.696444909137|-74.03901100158691 40.69837271818651|-74.03824925422668 40.69837271818651|-74.03809905052185 40.69903971085914|-74.03771281242369 40.699340668780984|-74.03940796852112 40.70058515602143|-74.03948307037354 40.70052821920425|-74.03995513916016 40.70090237454063&pins=custom%7Cla15+50%7Cls12%7Clc003b61%7C%7C%27Central Park%27-73.9657974+40.781971%7C%7Chttps%3A%2F%2Fsamples.azuremaps.com%2Fimages%2Ficons%2Fylw-pushpin.png&center=-74.040701, 40.698666&height=500&Width=500


   Zwracany jest następujący obraz:

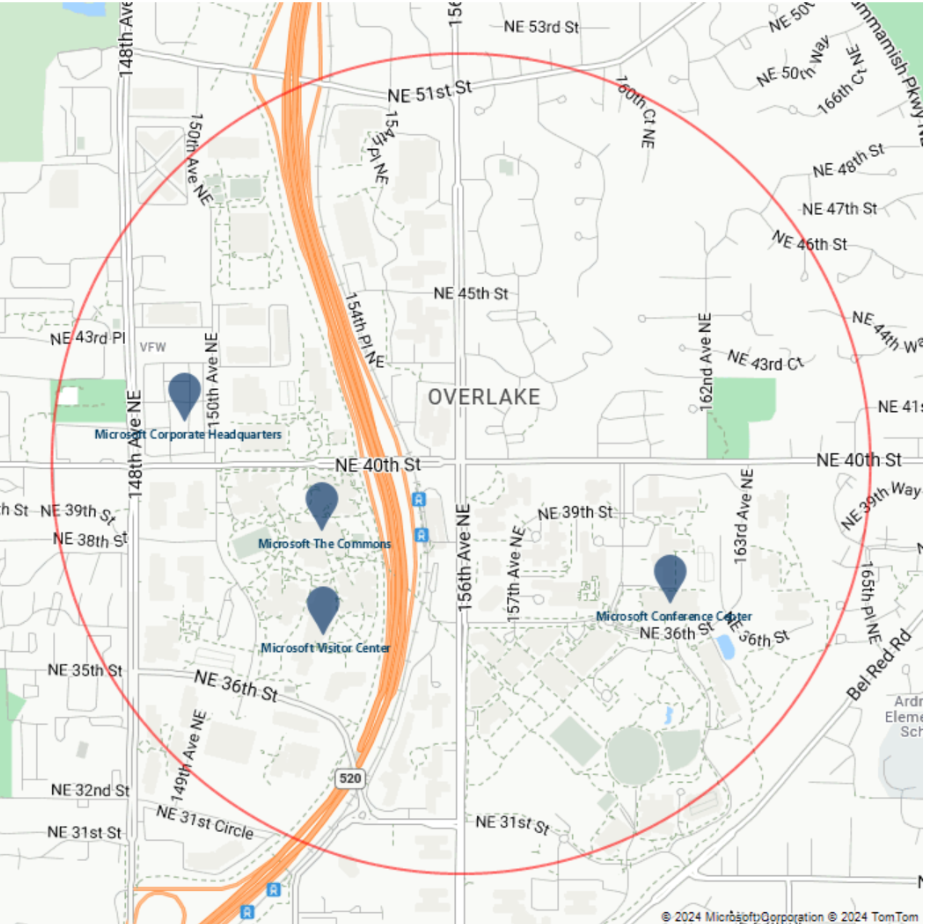

Renderowanie okręgu i pinezki z etykietami niestandardowymi

Wygląd pinezek można modyfikować, dodając modyfikatory stylów. Na przykład, aby wypchnąć pinezki i ich etykiety większe lub mniejsze, użyj sc modyfikatora "stylu skalowania". Ten modyfikator przyjmuje wartość większą niż zero. Wartość 1 to standardowa skala. Wartości większe niż 1 sprawiają, że pinezki są większe, a wartości mniejsze niż 1 sprawiają, że są mniejsze. Aby uzyskać więcej informacji na temat modyfikatorów stylów, zobacz parametr Path polecenia Get Map Static Image (Pobierz statyczny obraz mapy).

Aby renderować okrąg i pinezki z etykietami niestandardowymi:

1. W aplikacji Bruno wybierz pozycję Nowe żądanie.

2. Ustaw typ na HTTP.

3. Wprowadź nazwę żądania, na przykład GET Polygon.

4. Wybierz metodę GET HTTP URL.

5. Wprowadź następujący adres URL usługi renderowania:

   https://atlas.microsoft.com/map/static?subscription-key={Your-Azure-Maps-Subscription-key}&zoom=14&tilesetId=microsoft.base.road&api-version=2024-04-01&language=en-us&center=-122.13230609893799,47.64599069048016&path=lcFF0000|lw2|la0.60|ra1000||-122.13230609893799 47.64599069048016&pins=default|la15+50|sc1|al0.66|lc003C62|co002D62||'Microsoft Corporate Headquarters'-122.14131832122801 47.64690503939462|'Microsoft Visitor Center'-122.136828 47.642224|'Microsoft Conference Center'-122.12552547454833 47.642940335653996|'Microsoft The Commons'-122.13687658309935 47.64452336193245&height=700&Width=700


6. Wybierz pozycję Utwórz.

7. Wybierz strzałkę Wyślij żądanie , która jest wyświetlana po prawej stronie adresu URL żądania.

   Zwracany jest następujący obraz:

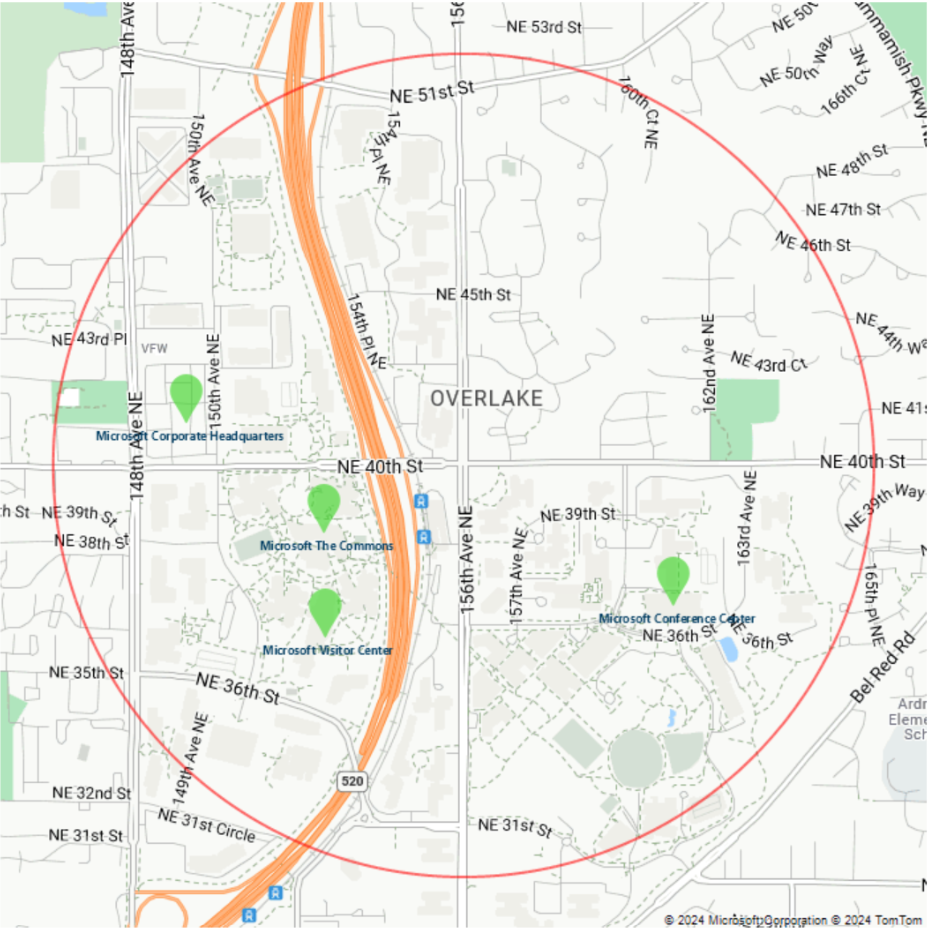

8. Następnie zmień kolor pinezki, modyfikując co modyfikator stylu. Jeśli przyjrzysz się wartości parametru pins (pins=default|la15+50|al0.66|lc003C62|co002D62|), zwróć uwagę, że bieżący kolor to #002D62. Aby zmienić kolor na #41d42a, zastąp ciąg #002D62 ciąg .#41d42a pins Teraz parametr ma pins=default|la15+50|al0.66|lc003C62|co41D42A|wartość . Żądanie wygląda następująco:

   https://atlas.microsoft.com/map/static?subscription-key={Your-Azure-Maps-Subscription-key}&zoom=14&tilesetId=microsoft.base.road&api-version=2024-04-01&language=en-us&center=-122.13230609893799,47.64599069048016&path=lcFF0000|lw2|la0.60|ra1000||-122.13230609893799 47.64599069048016&pins=default|la15+50|al0.66|lc003C62|co41D42A||'Microsoft Corporate Headquarters'-122.14131832122801  47.64690503939462|'Microsoft Visitor Center'-122.136828 47.642224|'Microsoft Conference Center'-122.12552547454833 47.642940335653996|'Microsoft The Commons'-122.13687658309935  47.64452336193245&height=700&Width=700


9. Wybierz pozycję Utwórz.

10. Wybierz strzałkę Wyślij żądanie , która jest wyświetlana po prawej stronie adresu URL żądania.

    Zwracany jest następujący obraz:



Podobnie można zmieniać, dodawać i usuwać inne modyfikatory stylów.

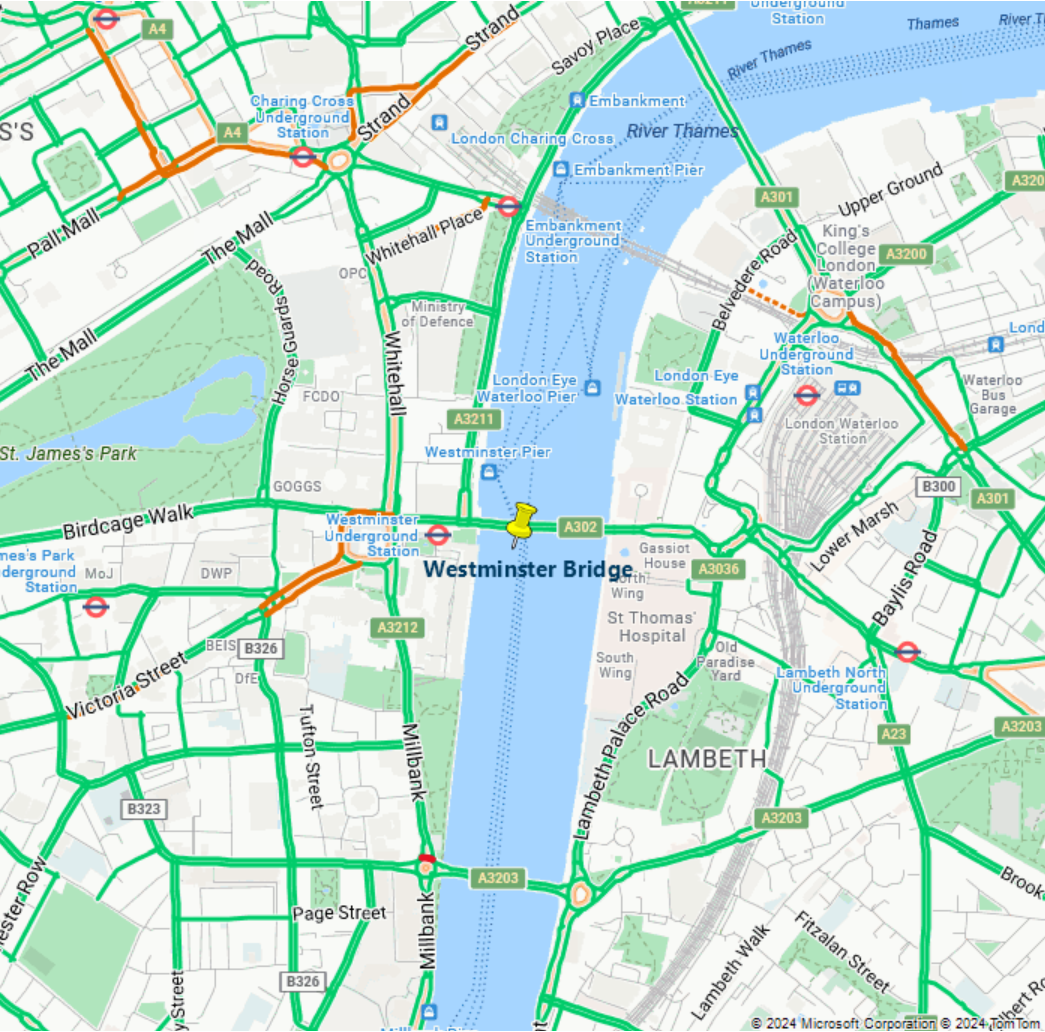

Dodawanie warstwy ruchu

Aby uzyskać obraz statyczny z warstwą ruchu renderowaną na mapie podstawowej dróg, użyj parametru trafficLayer . Poniższy przykład przedstawia mapę z warstwą ruchu i numerem PIN z etykietą:

1. W aplikacji Bruno wybierz pozycję Nowe żądanie.

2. Ustaw typ na HTTP.

3. Wprowadź nazwę żądania, na przykład Pobierz statyczny obraz mapy — warstwa ruchu.

4. Wybierz metodę GET HTTP URL.

5. Wprowadź następujący adres URL:

   https://atlas.microsoft.com/map/static?subscription-key={Your-Azure-Maps-Subscription-key}&zoom=14&tilesetId=microsoft.base.road&api-version=2024-04-01&language=en-us&center= -0.122427, 51.500867&pins=custom%7Cla15+50%7Cls12%7Clc003b61%7C%7C%27Westminster Bridge%27-0.122427+51.500867%7C%7Chttps%3A%2F%2Fsamples.azuremaps.com%2Fimages%2Ficons%2Fylw-pushpin.png&height=700&Width=700&trafficLayer=microsoft.traffic.relative.main


6. Wybierz pozycję Utwórz.

7. Wybierz strzałkę Wyślij żądanie , która jest wyświetlana po prawej stronie adresu URL żądania.

   Zwracany jest następujący obraz:

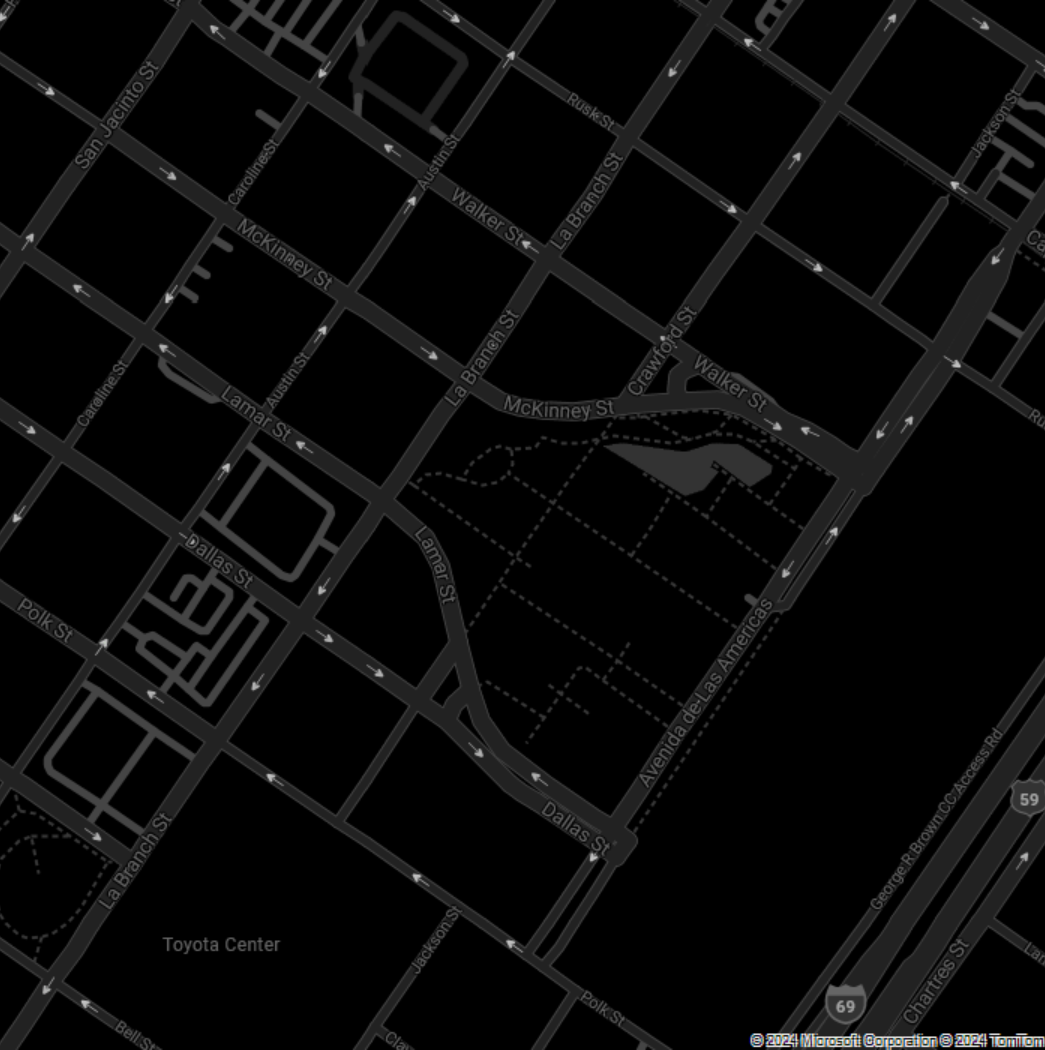

Tworzenie mapy przy użyciu ciemnego szarego stylu

Aby uzyskać obraz statyczny z zastosowanym ciemnoszarym stylem, ustaw TilesetId parametr na microsoft.base.darkgrey:

1. W aplikacji Bruno wybierz pozycję Nowe żądanie.

2. Ustaw typ na HTTP.

3. Wprowadź nazwę żądania, na przykład Pobierz statyczny obraz mapy — ciemnoszary styl.

4. Wybierz metodę GET HTTP URL.

5. Wprowadź następujący adres URL:

   https://atlas.microsoft.com/map/static?subscription-key={Your-Azure-Maps-Subscription-key}&zoom=16&tilesetId=microsoft.base.darkgrey&api-version=2024-04-01&language=en-us&center=-95.360200,29.753452&pins=custom%7Cla15+50%7Cls12%7Clc003b61%7C%7C%27Westminster Bridge%27-0.122427+51.500867%7C%7Chttps%3A%2F%2Fsamples.azuremaps.com%2Fimages%2Ficons%2Fylw-pushpin.png&height=700&Width=700


6. Wybierz pozycję Utwórz.

7. Wybierz strzałkę Wyślij żądanie , która jest wyświetlana po prawej stronie adresu URL żądania.

Zwracany jest następujący obraz:

Aby uzyskać więcej informacji na temat różnych stylów dostępnych przy użyciu parametru TilesetId, zobacz TilesetId w dokumentacji interfejsu API REST zestawu kafelków mapy.

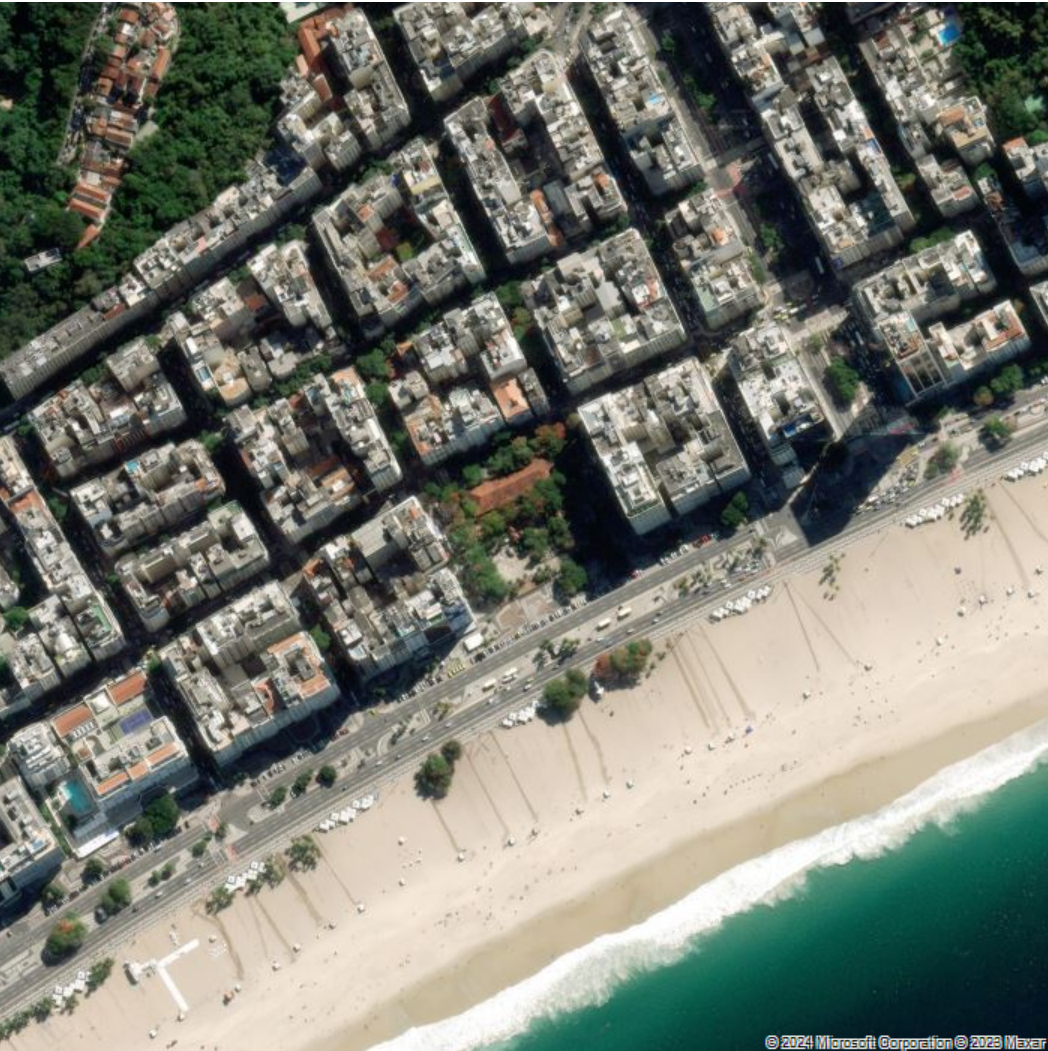

Tworzenie mapy przy użyciu stylu obrazów

Aby uzyskać obraz statyczny z zastosowanym stylem obrazów, ustaw TilesetId parametr na microsoft.imagery:

1. W aplikacji Bruno wybierz pozycję Nowe żądanie.

2. Ustaw typ na HTTP.

3. Wprowadź nazwę żądania, na przykład Pobierz statyczny obraz mapy — styl obrazu.

4. Wybierz metodę GET HTTP URL.

5. Wprowadź następujący adres URL:

   https://atlas.microsoft.com/map/static?subscription-key={Your-Azure-Maps-Subscription-key}&zoom=16&tilesetId=microsoft.imagery&api-version=2024-04-01&language=en-us&center=-43.176141,-22.965458&height=700&Width=700


6. Wybierz pozycję Utwórz.

7. Wybierz strzałkę Wyślij żądanie , która jest wyświetlana po prawej stronie adresu URL żądania.

   Zwracany jest następujący obraz:



Aby uzyskać więcej informacji na temat różnych stylów dostępnych przy użyciu parametru TilesetId, zobacz TilesetId w dokumentacji interfejsu API REST zestawu kafelków mapy.
