Wdrażanie usługi Azure Traffic Manager w celu równoważenia obciążeń usługi Azure VMware Solution

W tym artykule opisano kroki integracji usługi Azure Traffic Manager z usługą Azure VMware Solution. Integracja równoważy obciążenia aplikacji w wielu punktach końcowych. W tym artykule przedstawiono również kroki konfigurowania usługi Traffic Manager w celu kierowania ruchu między trzema regionami usługi Azure Application Gateway obejmującymi kilka regionów rozwiązania Azure VMware.

Bramy mają maszyny wirtualne usługi Azure VMware Solution skonfigurowane jako elementy członkowskie puli zaplecza w celu równoważenia obciążenia przychodzących żądań warstwy 7. Aby uzyskać więcej informacji, zobacz Używanie usługi Azure Application Gateway do ochrony aplikacji internetowych w usłudze Azure VMware Solution

Na diagramie przedstawiono sposób, w jaki usługa Traffic Manager zapewnia równoważenie obciążenia dla aplikacji na poziomie DNS między regionalnymi punktami końcowymi. Bramy mają członków puli zaplecza technicznego skonfigurowanych jako serwery usług IIS i przywoływanych jako zewnętrzne punkty końcowe rozwiązania Azure VMware Solution. Połączenie przez sieć wirtualną między trzema regionami chmury prywatnej korzysta z bramy usługi ExpressRoute.

Przed rozpoczęciem przejrzyj listę Wymagań wstępnych , a następnie wykonaj następujące procedury:

• Weryfikowanie konfiguracji bram aplikacji i segmentu NSX
• Tworzenie profilu usługi Traffic Manager
• Dodawanie zewnętrznych punktów końcowych do profilu usługi Traffic Manager

Wymagania wstępne

• Trzy maszyny wirtualne skonfigurowane jako serwery microsoft IIS działające w różnych regionach rozwiązania Azure VMware:

  • Zachodnie stany USA
  • Zachodnia Europa
  • Wschodnie USA (lokalnie)

• Brama aplikacji z zewnętrznymi punktami końcowymi we wspomnianych wcześniej regionach usługi Azure VMware Solution.

• Host z łącznością internetową na potrzeby weryfikacji.

• Segment sieci NSX utworzony w rozwiązaniu Azure VMware Solution.

Weryfikowanie konfiguracji bram aplikacji

Poniższe kroki weryfikują konfigurację bram aplikacji.

1. W witrynie Azure Portal wybierz pozycję Bramy aplikacji , aby wyświetlić listę bieżących bram aplikacji:

   • AVS —GW-WUS
   • AVS —GW-EUS (w siedzibie)
   • AVS —GW-WEU



2. Wybierz jedną z wcześniej wdrożonych bram aplikacji.

   Zostanie otwarte okno z różnymi informacjami na temat bramy aplikacji.

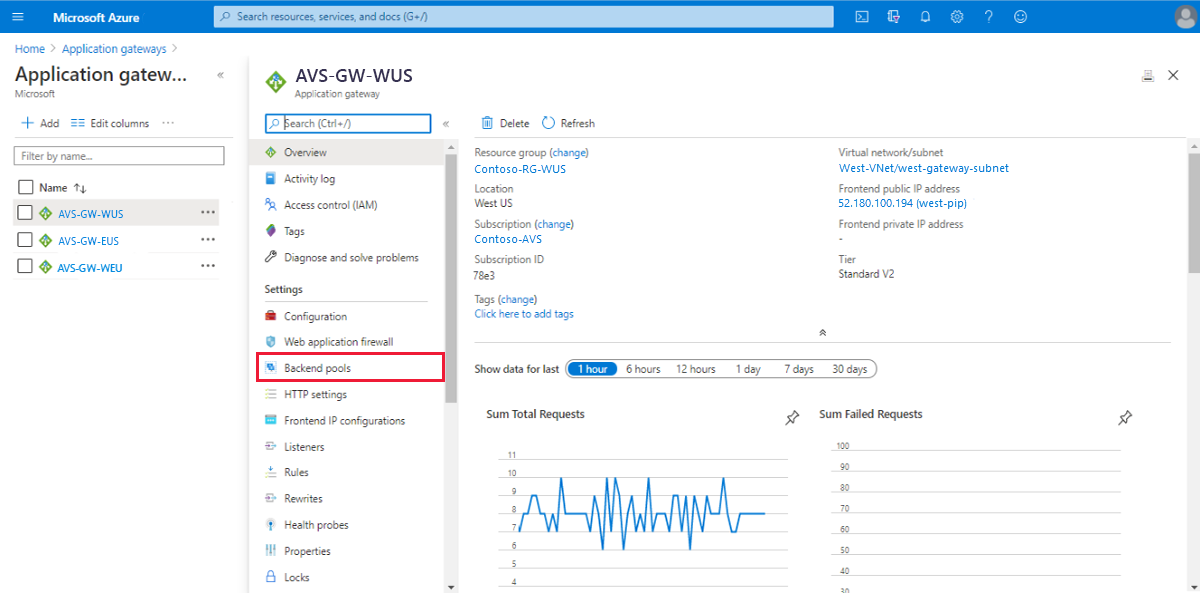

3. Wybierz pozycję Pule zaplecza , aby zweryfikować konfigurację jednej z pul zaplecza. Widzisz jednego członka puli zaplecza wirtualnej maszyny skonfigurowanego jako serwer internetowy z adresem IP 172.29.1.10.



4. Sprawdź konfigurację innych bram aplikacyjnych i członków puli serwerów zaplecza.

Weryfikowanie konfiguracji segmentu NSX

Poniższe kroki sprawdzają konfigurację segmentu NSX w środowisku usługi Azure VMware Solution.

1. Wybierz pozycję Segmenty , aby wyświetlić skonfigurowane segmenty. Zobaczysz segment Contoso-segment1 połączony z bramą Contoso-T01, elastyczny router typu Tier-1.



2. Wybierz pozycję Bramy warstwy 1 , aby wyświetlić listę bram warstwy 1 z liczbą połączonych segmentów.



3. Wybierz segment połączony z firmą Contoso-T01. Zostanie otwarte okno z interfejsem logicznym skonfigurowanym na routerze warstwy 01. Służy jako punkt dostępu do członka puli zaplecza VM połączonego z segmentem.

4. W kliencie vSphere wybierz maszynę wirtualną, aby wyświetlić jej szczegóły.

   Uwaga

   Jego adres IP jest zgodny z członkiem puli zaplecza maszyny wirtualnej skonfigurowanym jako serwer WWW z poprzedniej sekcji: 172.29.1.10.



5. Wybierz maszynę wirtualną, a następnie wybierz pozycję AKCJE > Edytuj ustawienia , aby zweryfikować połączenie z segmentem NSX.

Tworzenie profilu usługi Traffic Manager

1. Zaloguj się do portalu Azure. W obszarze Sieć usług > platformy Azure wybierz pozycję Profile usługi Traffic Manager.

2. Wybierz + Dodaj, aby utworzyć nowy profil Traffic Manager.

3. Podaj następujące informacje, a następnie wybierz pozycję Utwórz:

   • Nazwa profilu
   • Metoda routingu (ważona)
   • Subskrypcja
   • Grupa zasobów

Dodawanie zewnętrznych punktów końcowych do profilu usługi Traffic Manager

1. Wybierz profil usługi Traffic Manager w okienku wyników wyszukiwania, wybierz pozycję Punkty końcowe, a następnie pozycję + Dodaj.

2. Dla każdego z zewnętrznych punktów końcowych w różnych regionach wprowadź wymagane szczegóły, a następnie wybierz pozycję Dodaj:

   • Typ
   • Nazwa
   • W pełni kwalifikowana nazwa domeny (FQDN) lub adres IP
   • Waga (przypisz wagę 1 do każdego punktu końcowego).

   Po utworzeniu wszystkie trzy są wyświetlane w profilu usługi Traffic Manager. Status monitora wszystkich trzech urządzeń musi mieć wartość Online.

3. Wybierz pozycję Przegląd i skopiuj adres URL w obszarze Nazwa DNS.



4. Wklej adres URL nazwy DNS w przeglądarce. Zrzut ekranu przedstawia ruch kierowany do regionu Europa Zachodnia.



5. Odśwież przeglądarkę. Zrzut ekranu przedstawia ruch kierowany do innego zestawu elementów członkowskich puli zaplecza w regionie Zachodnich Stanów Zjednoczonych.



6. Odśwież przeglądarkę ponownie. Zrzut ekranu przedstawia ruch kierowany do końcowego zestawu członków puli backendowej w środowisku lokalnym.



Następne kroki

Teraz, gdy omówiono integrację usługi Azure Traffic Manager z rozwiązaniem Azure VMware Solution, dowiedz się więcej o:

• Korzystanie z usługi Azure Application Gateway w rozwiązaniu Azure VMware
• Metody routingu w usłudze Traffic Manager
• Łączenie usług równoważenia obciążenia na platformie Azure
• Mierzenie wydajności usługi Traffic Manager
