Samouczek: przygotowywanie do wdrożenia usługi Azure Stack Edge Pro R

Ten samouczek jest pierwszym z serii samouczków wdrażania, które są wymagane do całkowitego wdrożenia usługi Azure Stack Edge Pro R. W tym samouczku opisano sposób przygotowania witryny Azure Portal do wdrożenia zasobu usługi Azure Stack Edge. W tym samouczku użyto 1-węzłowego urządzenia Azure Stack Edge Pro R dostarczanego z zasilaczem UPS (Uninterruptible Power Supply).

Do ukończenia procesu instalacji i konfiguracji niezbędne są uprawnienia administratora. Przygotowanie portalu zajmuje mniej niż 10 minut.

Z tego samouczka dowiesz się, jak wykonywać następujące czynności:

  • Tworzenie nowego zasobu
  • Uzyskiwanie klucza aktywacji

Rozpocznij

Aby wdrożyć usługę Azure Stack Edge Pro R, zapoznaj się z następującymi samouczkami w określonej sekwencji.

Aby wykonać ten krok Skorzystaj z tych dokumentów
Przygotowywanie Te kroki należy wykonać w ramach przygotowań do nadchodzącego wdrożenia.
Lista kontrolna dotycząca konfiguracji wdrożenia Ta lista kontrolna umożliwia zbieranie i rejestrowanie informacji przed wdrożeniem i w jego trakcie.
Wymagania wstępne dotyczące wdrożenia Te wymagania wstępne sprawdzają, czy środowisko jest gotowe do wdrożenia.
Samouczki dotyczące wdrażania Te samouczki są wymagane do wdrożenia urządzenia Azure Stack Edge Pro R w środowisku produkcyjnym.
1. Przygotowanie witryny Azure Portal dla urządzenia Utwórz i skonfiguruj zasób usługi Azure Stack Edge przed zainstalowaniem fizycznego urządzenia Azure Stack Box Edge.
2. Instalowanie urządzenia Inspekcja i podłączanie kabli do urządzenia fizycznego.
3. Połączenie do urządzenia Po zainstalowaniu urządzenia połącz się z lokalnym internetowym interfejsem użytkownika urządzenia.
4. Konfigurowanie ustawień sieci Skonfiguruj sieć, w tym ustawienia sieci obliczeniowej i internetowego serwera proxy dla urządzenia.
5. Konfigurowanie ustawień urządzenia Przypisz nazwę urządzenia i domenę DNS, skonfiguruj serwer aktualizacji i czas urządzenia.
6. Konfigurowanie ustawień zabezpieczeń Skonfiguruj certyfikaty, sieć VPN, szyfrowanie magazynowane dla urządzenia. Użyj certyfikatów wygenerowanych przez urządzenie lub użyj własnych certyfikatów.
7. Aktywowanie urządzenia Użyj klucza aktywacji z usługi, aby aktywować urządzenie. Urządzenie jest gotowe do skonfigurowania udziałów SMB lub NFS lub nawiązywania połączenia za pośrednictwem interfejsu REST.
8. Konfigurowanie obliczeń Skonfiguruj rolę obliczeniową na urządzeniu. Tworzony jest również klaster Kubernetes.

Teraz możesz rozpocząć konfigurowanie witryny Azure Portal.

Lista kontrolna dotycząca konfiguracji wdrożenia

Przed wdrożeniem urządzenia należy zebrać informacje w celu skonfigurowania oprogramowania na urządzeniu Azure Stack Edge Pro. Przygotowanie niektórych tych informacji z wyprzedzeniem pomaga usprawnić proces wdrażania urządzenia w środowisku. Użyj listy kontrolnej konfiguracji wdrażania usługi Azure Stack Edge Pro R, aby zanotować szczegóły konfiguracji podczas wdrażania urządzenia.

Wymagania wstępne

Poniżej przedstawiono wymagania wstępne dotyczące konfiguracji zasobu usługi Azure Stack Edge, urządzenia Azure Stack Edge i sieci centrum danych.

Dla zasobu usługi Azure Stack Edge

Przed rozpoczęciem upewnij się, że:

  • Twoja subskrypcja platformy Microsoft Azure obsługuje zasób rozwiązania Azure Stack Edge. Upewnij się, że użyto obsługiwanej subskrypcji, takiej jak Microsoft Umowa Enterprise (EA), Dostawca rozwiązań w chmurze (CSP) lub Dostęp sponsorowany Microsoft Azure.

  • Masz dostęp właściciela lub współautora na poziomie grupy zasobów dla zasobów usługi Azure Stack Edge, IoT Hub i Azure Storage.

  • Aby utworzyć zamówienie w centrum sprzętu usługi Azure Edge, upewnij się, że dostawca Microsoft.EdgeOrder jest zarejestrowany. Aby uzyskać informacje na temat rejestrowania, przejdź do sekcji Rejestrowanie dostawcy zasobów.

  • Aby utworzyć dowolny zasób usługi Azure Stack Edge, musisz mieć uprawnienia jako współautor (lub wyższy) w zakresie na poziomie grupy zasobów. Należy również upewnić się, że Microsoft.DataBoxEdge dostawca jest zarejestrowany. Aby uzyskać informacje na temat rejestrowania, przejdź do sekcji Rejestrowanie dostawcy zasobów.

    • Aby utworzyć dowolny zasób usługi IoT Hub, upewnij się, że dostawca Microsoft.Devices jest zarejestrowany. Aby uzyskać informacje na temat rejestrowania, przejdź do sekcji Rejestrowanie dostawcy zasobów.
    • Aby utworzyć zasób konta magazynu, ponownie potrzebujesz współautora lub wyższego zakresu dostępu na poziomie grupy zasobów. Usługa Azure Storage jest domyślnie zarejestrowanym dostawcą zasobów.
  • Masz dostęp administratora lub użytkownika do interfejsu API programu Graph Entra ID firmy Microsoft. Aby uzyskać więcej informacji, zobacz Interfejs API programu Graph usługi Azure Active Directory.

  • Masz konto magazynu platformy Microsoft Azure z poświadczeniami dostępu.

Dla urządzenia Azure Stack Edge

Przed wdrożeniem urządzenia fizycznego upewnij się, że są spełnione następujące warunki:

  • Uruchomiono narzędzie do sprawdzania gotowości do sieci usługi Azure Stack, aby sprawdzić gotowość sieci dla urządzenia Azure Stack Edge. Możesz użyć narzędzia , aby sprawdzić, czy reguły zapory blokują dostęp do dowolnych podstawowych adresów URL dla usługi i weryfikować niestandardowe adresy URL, między innymi testy. Aby uzyskać więcej informacji, zobacz Sprawdzanie gotowości sieci dla urządzenia Azure Stack Edge.

  • Zapoznaliśmy się z informacjami o bezpieczeństwie tego urządzenia pod adresem: Sejf ty wytyczne dotyczące urządzenia Azure Stack Edge.

  • Urządzenie fizyczne zostało odebrane.
  • Masz dostęp do płaskiej, stabilnej i poziomej powierzchni roboczej, gdzie można bezpiecznie umieścić urządzenie.
  • Lokacja, w której zamierzasz skonfigurować urządzenie, ma standardowe zasilanie ac z niezależnego źródła lub jednostki dystrybucji zasilania stojaka (PDU).

Sieć centrum danych

Przed rozpoczęciem upewnij się, że:

  • Sieć w centrum danych jest skonfigurowana zgodnie z wymaganiami sieci dla urządzenia Azure Stack Edge. Aby uzyskać więcej informacji, zobacz Wymagania systemowe usługi Azure Stack Edge Pro R.

  • W przypadku normalnych warunków pracy urządzenia masz:

    • Przepustowość pobierania wynosząca co najmniej 10 Mb/s w celu zapewnienia, że urządzenie zostanie zaktualizowane.
    • Co najmniej 20 Mb/s dedykowanego przekazywania i pobierania przepustowości do transferu plików.

Tworzenie nowego zasobu

Jeśli masz istniejący zasób usługi Azure Stack Edge do zarządzania urządzeniem fizycznym, pomiń ten krok i przejdź do sekcji Pobierz klucz aktywacji.

Usługa Azure Edge Hardware Center (wersja zapoznawcza) umożliwia eksplorowanie i zamawianie różnych sprzętów z portfolio hybrydowego platformy Azure, w tym urządzeń Azure Stack Edge Pro.

W przypadku składania zamówienia za pośrednictwem centrum sprzętu usługi Azure Edge można zamówić wiele urządzeń, które mają być wysyłane do więcej niż jednego adresu, i można ponownie wysłać je do adresów z innych zamówień.

Zamawianie za pomocą usługi Azure Edge Hardware Center spowoduje utworzenie zasobu platformy Azure, który będzie zawierać wszystkie informacje dotyczące zamówienia. Dla każdego z uporządkowanych jednostek zostanie utworzony jeden zasób. Po otrzymaniu urządzenia należy utworzyć zasób usługi Azure Stack Edge, aby je aktywować i zarządzać nim.

Aby złożyć zamówienie za pośrednictwem centrum sprzętu usługi Azure Edge, wykonaj następujące kroki:

  1. Użyj poświadczeń platformy Microsoft Azure, aby zalogować się do witryny Azure Portal pod następującym adresem URL: https://portal.azure.com.

  2. Wybierz pozycję + Utwórz zasób. Wyszukaj i wybierz pozycję Azure Edge Hardware Center. W centrum sprzętu usługi Azure Edge wybierz pozycję Utwórz.

    Screenshot of the Azure Stack Edge Hardware Center home page. The Create button is highlighted.

  3. Wybierz subskrypcję, a następnie wybierz pozycję Dalej.

    Screenshot of the

  4. Aby rozpocząć zamówienie, wybierz pozycję Zamów obok rodziny produktów, którą chcesz zamówić — na przykład Azure Stack Edge. Jeśli nie widzisz rodziny produktów, może być konieczne użycie innej subskrypcji; wybierz pozycję Spróbuj wybrać inną subskrypcję.

    Screenshot for selecting a product family from which to order in Azure Edge Hardware Center. The Order button by a product family is highlighted.

  5. Wybierz miejsce docelowe wysyłki dla zamówienia.

    Screenshot for selecting a shipping destination for your Azure Edge Hardware Center order. The shipping destination option and Next button are highlighted.

  6. Na stronie Wybierz sprzęt użyj przycisku Wybierz , aby wybrać produkt sprzętowy do zamówienia. Na przykład w tym miejscu wybrano pozycję Azure Stack Edge Pro — procesor GPU .

    Screenshot for selecting a hardware product for an Azure Edge Hardware Center order. The Select button for a product is highlighted.

    Po wybraniu produktu sprzętowego wybierz konfigurację urządzenia do zamówienia. Jeśli na przykład wybrano usługę Azure Stack Edge Pro — procesor GPU, możesz wybrać jedną z opcji Azure Stack Edge Pro — 1 gpu i Azure Stack Edge Pro — 2 modele procesora GPU.

    Jeśli umieszczasz zamówienie po raz pierwszy dla usługi Azure Stack Edge, wybierz pozycję Zarejestruj się i wypełnij formularz internetowy w ramach środowiska zamawiania usługi Azure Edge Hardware Center.

    Formularz internetowy zbiera następujące szczegóły dotyczące wdrożenia:

    • Łączna skala wdrożenia
    • Rozmiar klastra
    • Wymagania sprzętowe
    • Obecność geograficzna

    Firma Microsoft oceni podane szczegóły wdrożenia i może skontaktować się z Tobą pocztą e-mail, aby uzyskać więcej informacji. Mamy pewne wymagania dla nowych klientów, aby upewnić się, że usługa Azure Stack Edge jest odpowiednia dla przypadku użycia; nie wszystkie żądania zostaną spełnione. Jeśli masz pytania, możesz wysłać wiadomość e-mail na AzureStack1Pinquiry@microsoft.comadres .

    Screenshot of web form for first-time customer Azure Stack Edge hardware orders. The Sign-up button for a product is highlighted.

  7. Wybierz konfigurację urządzenia, a następnie wybierz pozycję Wybierz. Dostępne konfiguracje zależą od wybranego sprzętu. Na poniższym ekranie przedstawiono dostępne konfiguracje dla urządzeń z procesorem GPU Usługi Azure Stack Edge Pro.

    Jeśli zamawiasz urządzenia Azure Stack Edge Mini R, które mają tę samą konfigurację, ten ekran nie będzie widoczny.

    Screenshot for selecting a hardware configuration for a hardware product in an Azure Edge Hardware Center order. Hardware product and configuration options are highlighted.

    Zostanie otwarty kreator Tworzenia zamówienia .

  8. Na karcie Podstawy podaj nazwę zamówienia, grupę zasobów i region. Następnie wybierz pozycję Dalej: Wysyłka + ilość >.

    Screenshot of the Basics tab for entering an order name, resource group, and region for an Azure Edge Hardware Center order

    Następnie dodasz każdą wysyłkę do adresu, do którego chcesz wysłać urządzenia, a następnie określisz liczbę urządzeń do wysłania do każdego adresu. Możesz zamówić maksymalnie 20 jednostek (urządzeń) na zamówienie.

  9. Na karcie Wysyłka + ilość dodaj każdy statek do adresu w celu wysłania urządzeń do:

    • Aby dodać nowy adres wysyłki, wybierz pozycję Dodaj nowy adres.

      Wymagane pole Alias adresu na ekranie Nowy adres identyfikuje adres do późniejszego użycia. Po zakończeniu wypełniania pól adresów wybierz pozycję Dodaj . Następnie użyj polecenia Select address(es), aby dodać adres do zamówienia.

      Screenshot of New address screen for Azure Edge Hardware Center order. Address alias option and Add button are highlighted.

    • Aby użyć adresu wysyłki z poprzedniego zamówienia lub użyć właśnie dodanego adresu, wybierz pozycję Wybierz adres (es). Następnie na ekranie Wybierz adresy wybierz co najmniej jeden adres, a następnie wybierz pozycję Wybierz.

      Screenshot of Select Addresses screen for Azure Edge Hardware Center order.

    Karta Wysyłka i ilość zawiera teraz oddzielny element dla każdego wysyłki na adres.

    Każda nazwa elementu zamówienia zawiera prefiks nazwy (nazwa zamówienia, po którym następuje alias adresu) z numerem elementu dla każdego urządzenia, które jest wysyłane do tego adresu.

    Illustration of Shipping Plus Quantity tab for Azure Edge Hardware Center order with 2 addresses. The parts of an order item name are identified.

  10. Dla każdego adresu wprowadź ilość urządzeń do wysłania na karcie Wysyłka + ilość .

    Po wprowadzeniu więcej niż jednej ilości po nazwie elementu zamówienia pojawi się etykieta +n więcej .

    Screenshot showing the Shipping + quantity tab with a Quantity of more than one for an address

  11. Jeśli chcesz zmienić nazwy elementów zamówienia, wybierz i kliknij nazwę elementu zamówienia, aby otworzyć okienko Zmień nazwę elementu zamówienia. Jeśli wysyłasz więcej niż jeden element do adresu, wybierz pozycję +n więcej.

    Możesz wprowadzić dwa typy zmian nazw:

    • Aby użyć innego prefiksu nazwy dla wszystkich elementów zamówienia, zmodyfikuj prefiks Nazwa, a następnie wybierz pozycję Zastosuj, jak pokazano na poniższym ekranie.

    • Możesz również edytować nazwę każdego elementu zamówienia osobno.

    Po zakończeniu wybierz pozycję Gotowe.

    Screenshot showing how to rename order items for an Azure Edge Hardware Center order

    Wybierz pozycję Dalej: Powiadomienia > , aby kontynuować.

  12. Jeśli chcesz otrzymywać powiadomienia o stanie w miarę postępu zamówienia, wprowadź adres e-mail każdego adresata na karcie Powiadomienia .

    Aby dodać adres e-mail, wprowadź adres i wybierz pozycję Dodaj. Możesz dodać maksymalnie 20 adresów e-mail.

    Screenshot of Notifications tab for Azure Edge Hardware Center order. Notifications tab, Add button, and Review Plus Create button are highlighted.

    Po zakończeniu wybierz pozycję Przejrzyj i utwórz , aby kontynuować.

  13. Na karcie Przeglądanie i tworzenie:

    1. Przejrzyj zamówienie. Zamówienie jest automatycznie weryfikowane po otwarciu tego ekranu. Jeśli zostanie wyświetlony baner Walidacja nie powiodła się, przed utworzeniem zamówienia musisz rozwiązać problemy.

    2. Przejrzyj warunki zachowania poufności informacji i zaznacz pole wyboru, aby je zaakceptować.

    3. Wybierz pozycję Utwórz.

    Screenshot of the Review + create tab for an Azure Edge Hardware Center order

    Podczas wdrażania kolejność zostanie otwarta w portalu ze stanem każdego elementu zamówienia. Po zakończeniu wdrażania może być konieczne kliknięcie strzałki w dół według szczegółów wdrożenia, aby wyświetlić stan poszczególnych elementów.

    Screenshot showing Deployment Details while an Azure Edge Hardware Center order is deployed. Resource details are highlighted.

  14. Aby wyświetlić szczegóły elementu zamówienia, pokazano poniżej, wybierz element w kolumnie Zasób szczegółów wdrożenia.

    Screenshot showing resource details for a selected resource in an Azure Edge Hardware Center order. Resource name is highlighted.

  15. Po wysłaniu urządzenia (tag wysłany jest zielony), do szczegółów elementu zostanie dodana opcja Konfiguruj sprzęt . Wybierz tę opcję, aby utworzyć zasób zarządzania dla urządzenia w usłudze Azure Stack Edge.

    Screenshot showing the Configure hardware option for an order item shipped from the Azure Edge Hardware Center.

    Obszar subskrypcji, grupy zasobów i wdrożenia jest wypełniany z zamówienia, ale można je zmienić.

    Screenshot of the Create management resource screen for a shipped order item in an Azure Edge Hardware Center order.

    Po aktywowaniu urządzenia będzie można otworzyć zasób zarządzania z elementu i otworzyć element zamówienia z zasobu zarządzania.

Tworzenie zasobów zarządzania dla urządzeń

Aby zarządzać urządzeniami uporządkowanymi w centrum sprzętu usługi Azure Edge, utworzysz zasoby zarządzania w usłudze Azure Stack Edge.

Po aktywowaniu urządzenia zasób zarządzania jest skojarzony z elementem zamówienia. Będzie można otworzyć element zamówienia z zasobu zarządzania i otworzyć zasób zarządzania z elementu zamówienia.

Po wysłaniu urządzenia do szczegółów elementu zamówienia zostanie dodane łącze Konfigurowanie sprzętu , co daje bezpośredni sposób otwierania kreatora do tworzenia zasobu zarządzania. Możesz również użyć opcji Utwórz zasób zarządzania w usłudze Azure Stack Edge.

Aby utworzyć zasób zarządzania dla urządzenia uporządkowanego za pośrednictwem usługi Azure Edge Hardware Center, wykonaj następujące kroki:

  1. Użyj poświadczeń platformy Microsoft Azure, aby zalogować się do witryny Azure Portal pod następującym adresem URL: https://portal.azure.com.

  2. Istnieją dwa sposoby rozpoczęcia tworzenia nowego zasobu zarządzania:

    • Za pośrednictwem centrum sprzętu usługi Azure Edge: wyszukaj i wybierz pozycję Centrum sprzętu usługi Azure Edge. W centrum sprzętu wyświetl pozycję Wszystkie elementy zamówienia. Wybierz nazwę elementu. W obszarze Przegląd wybierz pozycję Konfiguruj sprzęt.

      Po wysłaniu urządzenia zostanie wyświetlona opcja Konfiguruj sprzęt .

      Illustration showing 4 steps to start management resource creation from an order item in the Azure Edge Hardware Center.

    • W usłudze Azure Stack Edge: wyszukaj i wybierz pozycję Azure Stack Edge. Wybierz + Utwórz. Następnie wybierz pozycję Utwórz zasób zarządzania.

      Illustration showing 3 steps to start management resource creation in Azure Stack Edge.

    Zostanie otwarty Kreator tworzenia zasobów zarządzania.

  3. Na karcie Podstawowe wprowadź następujące ustawienia:

    Ustawienie Wartość
    Wybierz subskrypcję1 Wybierz subskrypcję, która ma być używana dla zasobu zarządzania.
    Grupazasobów 1 Wybierz grupę zasobów, która ma być używana dla zasobu zarządzania.
    Nazwa/nazwisko Podaj nazwę zasobu zarządzania.
    Wdrażanie zasobu platformy Azure w programie Wybierz kraj lub region, w którym będą znajdować się metadane zasobu zarządzania. Metadane mogą być przechowywane w innej lokalizacji niż urządzenie fizyczne.

    1 Organizacja może używać różnych subskrypcji i grup zasobów do zamawiania urządzeń niż używane do zarządzania nimi.

    Screenshot of the Basics tab for Create Management Resource. The Basics tab, options, and Review Plus Create button are highlighted.

    Wybierz pozycję Przejrzyj i utwórz , aby kontynuować.

  4. Na karcie Przeglądanie + tworzenie przejrzyj podstawowe ustawienia zasobu zarządzania i warunki użytkowania. Następnie wybierz Utwórz.

    Jeśli ta procedura została uruchomiona, klikając pozycję Konfiguruj sprzęt dla dostarczonego elementu w zamówieniu centrum sprzętu usługi Azure Edge, urządzenie, nazwa zasobu zamówienia i stan zamówienia są wyświetlane w górnej części ekranu.

    Screenshot of Review Plus Create tab when an Azure Stack Edge management resource is created for an order item in Azure Edge Hardware Center. Device order info is highlighted.

    Przycisk Utwórz nie jest dostępny, dopóki wszystkie testy weryfikacyjne nie zostaną pomyślnie zaewidencjonowane.

  5. Po zakończeniu procesu zostanie otwarte okienko Przegląd nowego zasobu.

    Screenshot showing a completed management resource in Azure Stack Edge.

Uzyskiwanie klucza aktywacji

Po uruchomieniu usługi Azure Stack Edge trzeba pobrać klucz aktywacji. Klucz ten służy do aktywacji i połączenia urządzenia Azure Stack Edge Pro z zasobem. Ten klucz można uzyskać już teraz za pośrednictwem witryny Azure Portal.

  1. Wybierz utworzony zasób, a następnie wybierz pozycję Przegląd.

  2. W okienku po prawej stronie podaj nazwę usługi Azure Key Vault lub zaakceptuj nazwę domyślną. Nazwa magazynu kluczy może zawierać od 3 do 24 znaków.

    Dla każdego zasobu usługi Azure Stack Edge aktywowanego na urządzeniu jest tworzony magazyn kluczy. Magazyn kluczy umożliwia przechowywanie wpisów tajnych i uzyskiwanie do niej dostępu, na przykład klucz integralności kanału (CIK) dla usługi jest przechowywany w magazynie kluczy.

    Po określeniu nazwy magazynu kluczy wybierz pozycję Generuj klucz aktywacji, aby utworzyć klucz aktywacji.

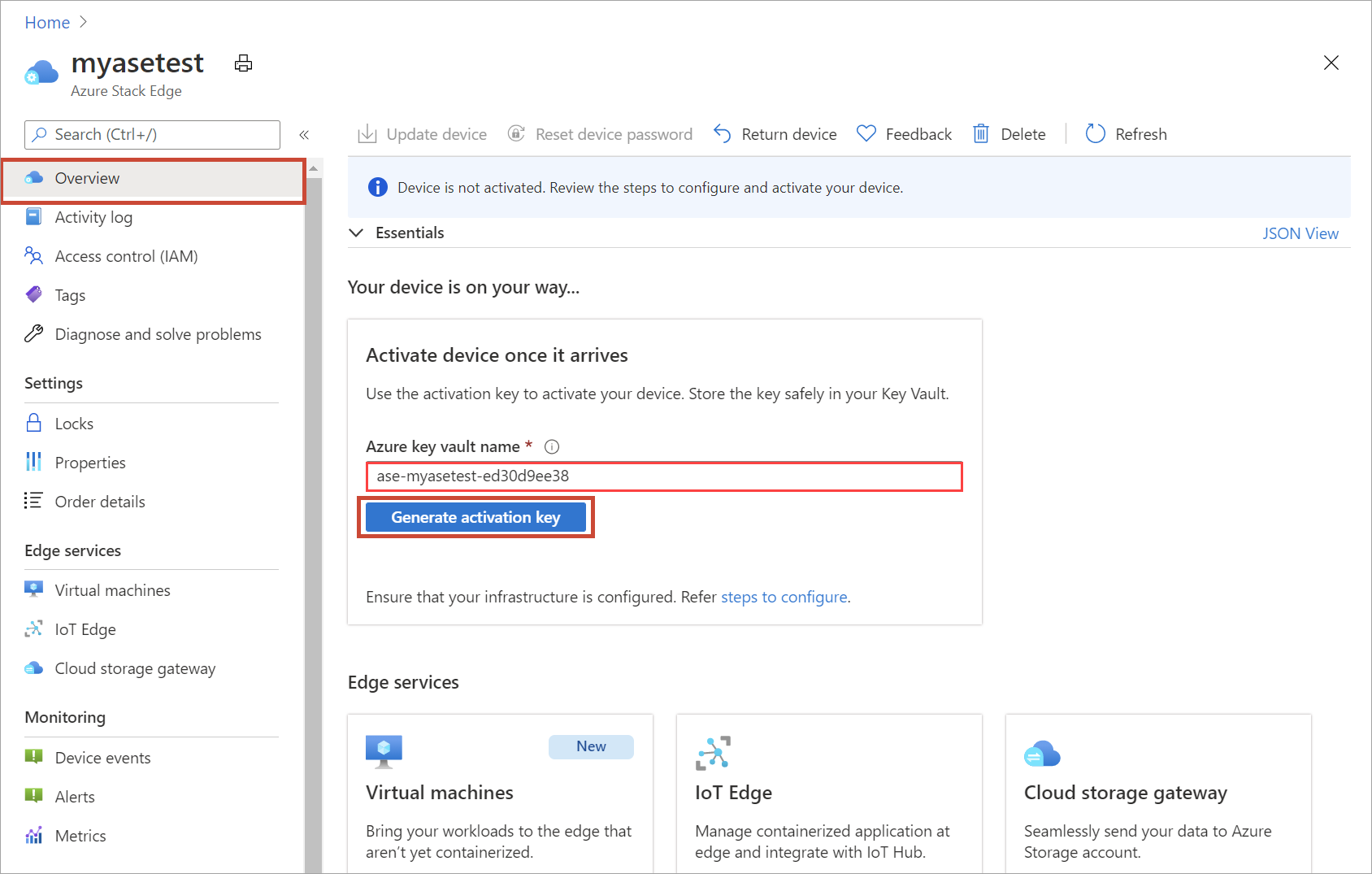

    Screenshot of the Overview pane for a newly created Azure Stack Edge resource. The Generate Activation Key button is highlighted.

    Zaczekaj kilka minut na utworzenie magazynu kluczy i klucza aktywacji. Wybierz ikonę kopiowania, aby skopiować klucz i zapisać go do użytku w przyszłości.

Ważne

  • Klucz aktywacji wygasa po trzech dniach od jego wygenerowania.
  • Jeśli klucz wygaśnie, wygeneruj nowy klucz. Starszy klucz nie jest prawidłowy.

Następne kroki

W tym samouczku przedstawiono tematy dotyczące usługi Azure Stack Edge, takie jak:

  • Tworzenie nowego zasobu
  • Uzyskiwanie klucza aktywacji

Przejdź do następnego samouczka, aby dowiedzieć się, jak zainstalować usługę Azure Stack Edge.
