Łączenie usługi Azure Front Door Premium z usługą Azure API Management przy użyciu usługi Private Link

Dotyczy: ✔️ Front Door Premium

W tym artykule przedstawiono procedurę konfigurowania usługi Azure Front Door Premium w celu prywatnego łączenia się ze źródłem usługi Azure API Management przy użyciu usługi Azure Private Link.

Wymagania wstępne

Utwórz grupę pochodzenia i dodaj wystąpienie usługi API Management jako pochodzenie.

  1. W obszarze Ustawienia profilu usługi Azure Front Door Premium wybierz pozycję Grupy źródeł.

  2. Wybierz pozycję Dodaj

  3. Wprowadź nazwę grupy pochodzenia.

  4. Wybierz + Dodaj źródło

  5. Użyj poniższej tabeli, aby skonfigurować ustawienia źródła:

    Ustawienie Wartość
    Nazwisko Wprowadź nazwę, aby zidentyfikować to źródło.
    Typ źródła Wybierz pozycję API Management.
    Nazwa hosta Wybierz hosta z listy rozwijanej, która ma być źródłem.
    Nagłówek hosta pochodzenia Zostanie automatycznie wypełniony hostem wybranego wystąpienia usługi API Management.
    Port HTTP 80 (wartość domyślna).
    Port HTTPS 443 (wartość domyślna).
    Priorytet Przypisz różne priorytety do źródeł dla celów podstawowych, pomocniczych i kopii zapasowych.
    Waga 1000 (wartość domyślna). Użyj wag, aby rozdzielić ruch między różnymi źródłami.
    Rejon Wybierz region, który najbardziej pasuje do twojego pochodzenia lub znajduje się najbliżej niego.
    Docelowy zasób podrzędny Wybierz Bramę.
    Wiadomość żądania Wprowadź niestandardowy komunikat do wyświetlenia podczas zatwierdzania prywatnego punktu końcowego.

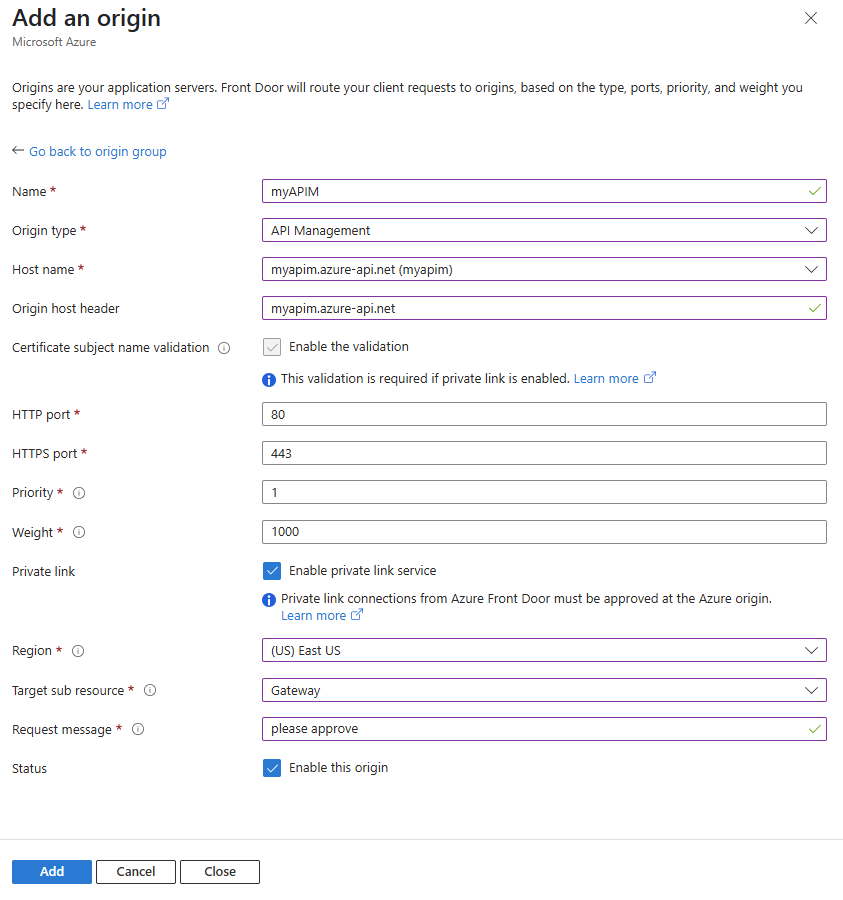

    Zrzut ekranu przedstawiający ustawienia źródła służące do konfigurowania usługi API Management jako źródła prywatnego.

  6. Wybierz pozycję Dodaj , aby zapisać ustawienia źródła

  7. Wybierz pozycję Dodaj , aby zapisać ustawienia grupy pochodzenia.

Zatwierdź prywatny punkt końcowy

  1. Przejdź do wystąpienia usługi API Management skonfigurowanego za pomocą Private Link w poprzedniej sekcji.

  2. W obszarze Wdrażanie i infrastruktura wybierz pozycję Sieć.

  3. Wybierz kartę Przychodzące połączenia prywatnych punktów końcowych .

  4. Znajdź oczekujące żądanie prywatnego punktu końcowego z usługi Azure Front Door Premium i wybierz pozycję Zatwierdź.

  5. Po zatwierdzeniu stan połączenia zostanie zaktualizowany. Nawiązanie połączenia może potrwać kilka minut. Po ustanowieniu możesz uzyskać dostęp do usługi API Management za pośrednictwem usługi Front Door.

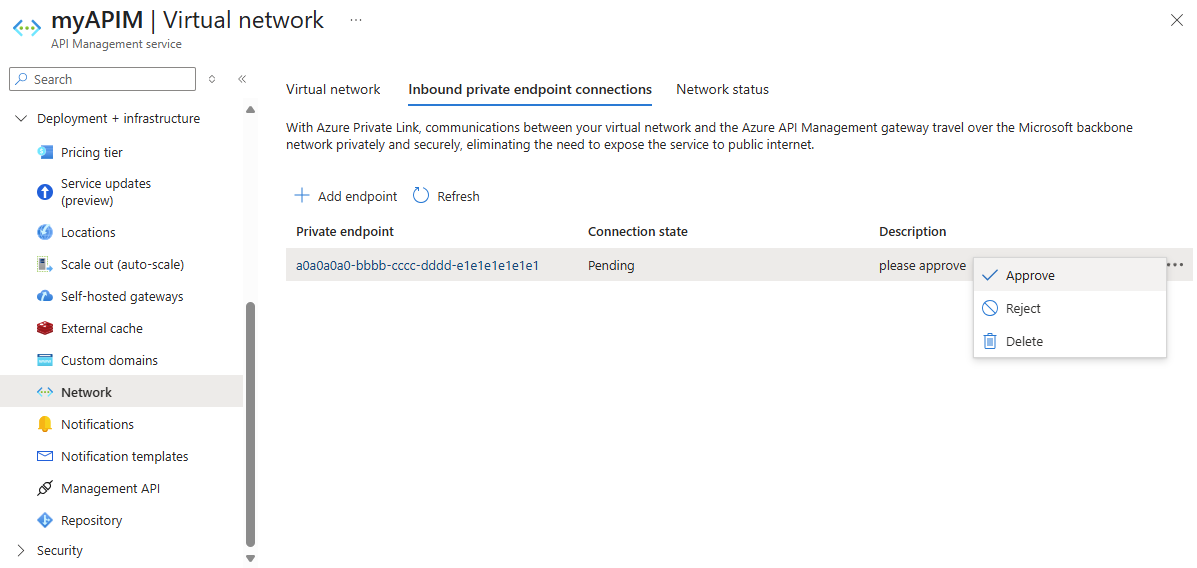

    Zrzut ekranu karty połączeń prywatnych punktów końcowych w portalu zarządzania interfejsem API.

Wymagania wstępne

  • Konto platformy Azure z aktywną subskrypcją. Utwórz bezpłatne konto.

  • Profil usługi Azure Front Door Premium i punkt końcowy. Aby uzyskać więcej informacji na temat tworzenia profilu usługi Azure Front Door, zobacz Tworzenie usługi Front Door przy użyciu programu Azure PowerShell

  • Wystąpienie usługi Azure API Management. Aby uzyskać więcej informacji na temat tworzenia wystąpienia usługi API Management, zobacz Tworzenie nowego wystąpienia usługi Azure API Management przy użyciu programu PowerShell. W przypadku warstw w wersji 1 wystąpienie powinno być wdrażane w trybie publicznym, a nie w trybie sieci wirtualnej.

  • Azure Cloud Shell lub Azure PowerShell.

    Kroki opisane w tym artykule uruchamiają interaktywne polecenia cmdlet programu Azure PowerShell w usłudze Azure Cloud Shell. Aby uruchomić polecenia cmdlet w usłudze Cloud Shell, wybierz pozycję Otwórz usługę Cloud Shell w prawym górnym rogu bloku kodu. Wybierz pozycję Kopiuj , aby skopiować kod, a następnie wklej go w usłudze Cloud Shell, aby go uruchomić. Możesz również uruchomić usługę Cloud Shell z poziomu witryny Azure Portal.

    Możesz również zainstalować program Azure PowerShell lokalnie , aby uruchomić polecenia cmdlet. Jeśli uruchomisz program PowerShell lokalnie, zaloguj się do platformy Azure przy użyciu polecenia cmdlet Connect-AzAccount .

Utwórz grupę pochodzenia i dodaj wystąpienie usługi API Management jako pochodzenie.

  1. Użyj New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject, aby utworzyć obiekt w pamięci do przechowywania ustawień sondy zdrowia.

    $healthProbeSetting = New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject `
    -ProbeIntervalInSecond 60 `
    -ProbePath "/" `
    -ProbeRequestType GET `
    -ProbeProtocol Http

  2. Użyj New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject do utworzenia obiektu w pamięci przeznaczonego do przechowywania ustawień równoważenia obciążenia.

    $loadBalancingSetting = New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject `
    -AdditionalLatencyInMillisecond 50 `
    -SampleSize 4 `
    -SuccessfulSamplesRequired 3

  3. Uruchom polecenie New-AzFrontDoorCdnOriginGroup, aby utworzyć grupę źródeł zawierającą instancję usługi Zarządzania API.

    $origingroup = New-AzFrontDoorCdnOriginGroup `
    -OriginGroupName myOriginGroup `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HealthProbeSetting $healthProbeSetting `
    -LoadBalancingSetting $loadBalancingSetting

  4. Użyj polecenia New-AzFrontDoorCdnOrigin, aby dodać wystąpienie usługi API Management do grupy źródeł.

    New-AzFrontDoorCdnOrigin `
    -OriginGroupName myOriginGroup `
    -OriginName myAPIMOrigin `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HostName myapim.azure-api.net `
    -HttpPort 80 `
    -HttpsPort 443 `
    -OriginHostHeader myapim.azure-api.net `
    -Priority 1 `
    -PrivateLinkId /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM `
    -SharedPrivateLinkResourceGroupId Gateway `
    -SharedPrivateLinkResourcePrivateLinkLocation CentralUS `
    -SharedPrivateLinkResourceRequestMessage 'Azure Front Door private connectivity request' `
    -Weight 1000 `

Zatwierdź prywatny punkt końcowy

  1. Uruchom polecenie Get-AzPrivateEndpointConnection , aby pobrać nazwę połączenia prywatnego punktu końcowego, które wymaga zatwierdzenia.

    $PrivateEndpoint = Get-AzPrivateEndpointConnection -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service

  2. Uruchom Approve-AzPrivateEndpointConnection, aby zatwierdzić szczegóły połączenia prywatnego punktu końcowego. Użyj wartości Nazwa z danych wyjściowych w poprzednim kroku, aby zatwierdzić połączenie.

    Get-AzPrivateEndpointConnection -Name $PrivateEndpoint.Name -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service

Ukończ konfigurowanie usługi Azure Front Door

Użyj polecenia New-AzFrontDoorCdnRoute , aby utworzyć trasę, która mapuje punkt końcowy na grupę źródłową. Ta ścieżka przekazuje żądania z punktu końcowego do grupy źródłowej.

# Create a route to map the endpoint to the origin group

$Route = New-AzFrontDoorCdnRoute `
    -EndpointName myFrontDoorEndpoint `
    -Name myRoute `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -ForwardingProtocol MatchRequest `
    -HttpsRedirect Enabled `
    -LinkToDefaultDomain Enabled `
    -OriginGroupId $origingroup.Id `
    -SupportedProtocol Http,Https

Profil usługi Azure Front Door jest teraz w pełni funkcjonalny po zakończeniu ostatniego kroku.

Wymagania wstępne

Utwórz grupę pochodzenia i dodaj wystąpienie usługi API Management jako pochodzenie.

  1. Uruchom az afd origin-group create, aby utworzyć grupę źródłową.

    az afd origin-group create \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --profile-name myFrontDoorProfile \
    --probe-request-type GET \
    --probe-protocol Http \
    --probe-interval-in-seconds 60 \
    --probe-path / \
    --sample-size 4 \
    --successful-samples-required 3 \
    --additional-latency-in-milliseconds 50

  2. Uruchom polecenie az afd origin create, aby dodać wystąpienie usługi API Management jako źródło do grupy źródeł.

    az afd origin create \
    --enabled-state Enabled \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --origin-name myAPIMOrigin \
    --profile-name myFrontDoorProfile \
    --host-name myapim.azure-api.net \
    --origin-host-header myapim.azure-api.net \
    --http-port 80  \
    --https-port 443 \
    --priority 1 \
    --weight 500 \
    --enable-private-link true \
    --private-link-location centralus \
    --private-link-request-message 'Azure Front Door private connectivity request.' \
    --private-link-resource /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM \
    --private-link-sub-resource-type Gateway

Zatwierdź połączenie prywatnego punktu końcowego

  1. Uruchom az network private-endpoint-connection list, aby uzyskać nazwę połączenia prywatnego punktu końcowego, które wymaga zatwierdzenia.

    az network private-endpoint-connection list --name myAPIM --resource-group myResourceGroup --type Microsoft.ApiManagement/service

  2. Uruchom polecenie az network private-endpoint-connection approve, aby zatwierdzić połączenie prywatnego punktu końcowego przy użyciu nazwy z poprzedniego kroku.

    az network private-endpoint-connection approve --id /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM/privateEndpointConnections/aaaaaaaa-0000-1111-2222-bbbbbbbbbbbb

Ukończ konfigurowanie usługi Azure Front Door

Uruchom az afd route create, aby utworzyć trasę, która mapuje punkt docelowy na grupę źródłową. Ta ścieżka przekazuje żądania z punktu końcowego do grupy źródłowej.

az afd route create \
    --resource-group myResourceGroup \
    --profile-name myFrontDoorProfile \
    --endpoint-name myFrontDoorEndpoint \
    --forwarding-protocol MatchRequest \
    --route-name myRoute \
    --https-redirect Enabled \
    --origin-group myOriginGroup \
    --supported-protocols Http Https \
    --link-to-default-domain Enabled

Profil usługi Azure Front Door jest teraz w pełni funkcjonalny po zakończeniu ostatniego kroku.

Typowe błędy, których należy unikać

Poniżej przedstawiono typowe błędy podczas konfigurowania źródła usługi Azure API Management z włączoną usługą Azure Private Link:

  • Dodanie źródła usługi Azure API Management za pomocą usługi Azure Private Link do istniejącej grupy pochodzenia zawierającej źródła publiczne. Usługa Azure Front Door nie zezwala na mieszanie źródeł publicznych i prywatnych w tej samej grupie źródeł.
