Klastry nutanix Cloud Clusters (NC2) dotyczące koncepcji architektury Azure

NC2 udostępnia chmury prywatne oparte na nutanix w Azure. Wdrożenia sprzętu i oprogramowania w chmurze prywatnej są w pełni zintegrowane i zautomatyzowane na platformie Azure. Wdrażanie chmury prywatnej i zarządzanie nią za pomocą portalu Azure, interfejsu wiersza polecenia lub programu PowerShell.

Chmura prywatna obejmuje klastry z:

• Dedykowane hosty serwerów bez systemu operacyjnego aprowidowane za pomocą funkcji hypervisor AHV Nutanix
• Nutanix Prism Central do zarządzania Nutanix Prism Element, Nutanix AHV i Nutanix AOS.
• Sieć zdefiniowana programowo przez nutanix Flow dla maszyn wirtualnych obciążeń AHV nutanix
• Nutanix AOS zdefiniowany programowo magazyn dla maszyn wirtualnych obciążeń Nutanix AHV
• Nutanix Move for workload mobility (Przenoszenie nutanix na potrzeby mobilności obciążeń)
• Zasoby w Azure nakładki (wymagane do łączności i obsługi chmury prywatnej)

Chmury prywatne są instalowane i zarządzane w ramach subskrypcji Azure. Liczba chmur prywatnych w ramach subskrypcji jest skalowalna.

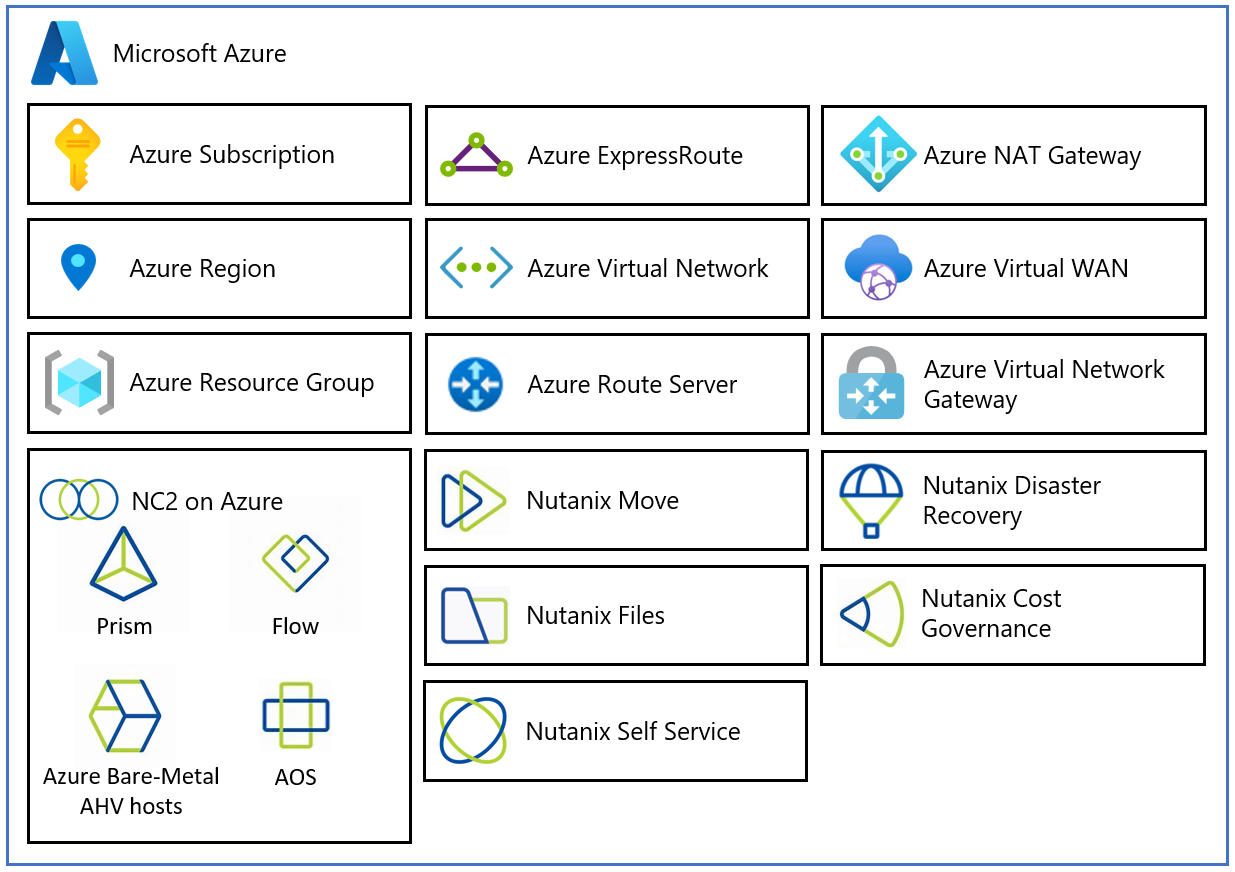

Na poniższym diagramie opisano składniki architektury NC2 w Azure.

Każdy nc2 w Azure składnik architektury ma następującą funkcję:

• Azure Subskrypcja: służy do zapewniania kontrolowanego dostępu, budżetu i zarządzania limitami przydziału dla nc2 w usłudze Azure.
• Azure Region: lokalizacje fizyczne na całym świecie, w których grupujemy centra danych w Strefy dostępności (AZ), a następnie grupujemy strefę AZ w regiony.
• Azure grupa zasobów: kontener używany do umieszczania Azure usług i zasobów w grupach logicznych.
• NC2 w Azure: używa oprogramowania Nutanix, w tym Prism Central, Prism Element, Nutanix Flow zdefiniowanej programowo sieci, Nutanix Acropolis Operating System (AOS) zdefiniowanego programowo magazynu i Azure bez systemu operacyjnego Acropolis Hypervisor (AHV) w celu zapewnienia zasobów obliczeniowych, sieciowych i magazynu.
• Nutanix Move: zapewnia usługi migracji.
• Nutanix Disaster Recovery: zapewnia automatyzację odzyskiwania po awarii i usługi replikacji magazynu.
• Pliki Nutanix: udostępnia usługi filer.
• Samoobsługa nutanix: zapewnia zarządzanie cyklem życia aplikacji i orkiestrację w chmurze.
• Nutanix Cost Governance: zapewnia optymalizację wielochmurową, aby zmniejszyć koszty i zwiększyć bezpieczeństwo chmury.
• Azure Virtual Network (VNet): sieć prywatna używana do łączenia hostów AHV, usług Azure i zasobów.
• Azure Route Server: umożliwia urządzeniom sieciowymi wymianę informacji o trasie dynamicznej z sieciami Azure.
• Azure Virtual Network Gateway: brama między środowiskiem lokalnym na potrzeby łączenia usług i zasobów Azure z innymi sieciami prywatnymi przy użyciu sieci VPN protokołu IPsec, usługi ExpressRoute i sieci wirtualnej z siecią wirtualną.
• Azure ExpressRoute: zapewnia szybkie połączenia prywatne między Azure centrami danych a infrastrukturą lokalną lub współlokalizacyjną.
• Azure Virtual WAN (vWAN): agreguje funkcje sieciowe, zabezpieczenia i routing w ramach jednej ujednoliconej sieci rozległej (WAN).

Przypadki użycia i obsługiwane scenariusze

Dowiedz się więcej na temat przypadków użycia i obsługiwanych scenariuszy dla nc2 na Azure, w tym zarządzania klastrem, odzyskiwania po awarii, elastyczności na żądanie i lift-and-shift.

Ujednolicone środowisko zarządzania — zarządzanie klastrem

Operacje i zarządzanie klastrami są niemal identyczne z lokalnymi elementami krytycznymi dla klientów. Klienci mogą aktualizować pojemność, monitorować alerty, zastępować hosty, monitorować użycie i nie tylko, łącząc odpowiednie mocne strony Microsoft i Nutanix.

podnieś i przenieś

Przenoszenie aplikacji do chmury i modernizacja infrastruktury. Aplikacje są przenoszone bez zmian, co pozwala na elastyczne operacje i minimalny przestój.

Odzyskiwanie po katastrofach

Użyj Azure jako lokacji odzyskiwania po awarii, aby aprowizować węzły i przejść w tryb failover maszyn wirtualnych i obciążeń Nutanix. Sprzęt jest dostępny na żądanie i w chmurze bez konieczności inwestowania w wstępne aprowizowanie pomocniczego środowiska centrum danych.

Elastyczność na żądanie

Skaluj w górę i skaluj w poziomie, jak chcesz. Zapewniamy elastyczność, co oznacza, że nie musisz samodzielnie pozyskiwać sprzętu — wystarczy kliknąć przycisk, aby uzyskać dodatkowe węzły w chmurze niemal natychmiast.

Przykład wdrożenia

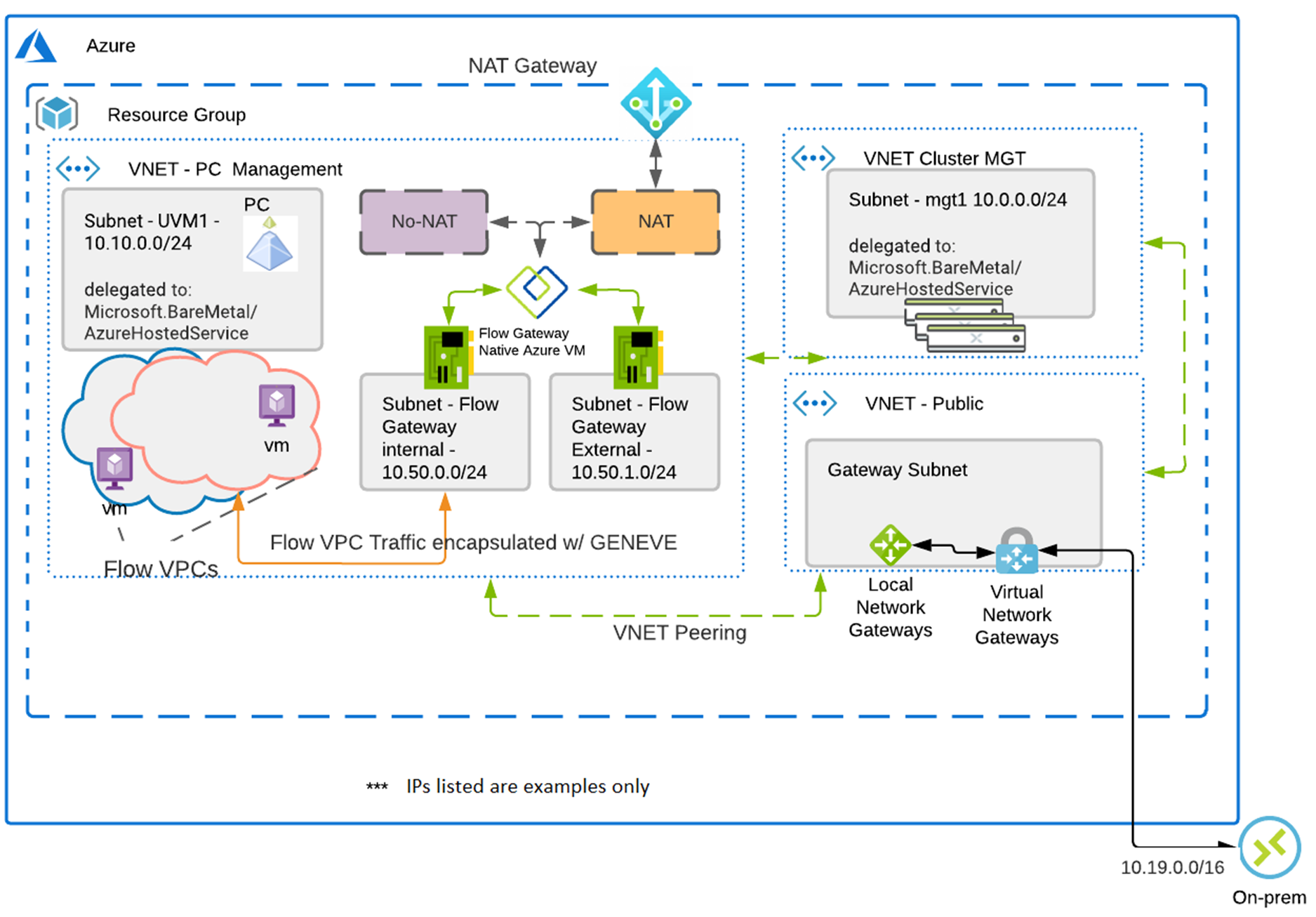

Obraz w tej sekcji przedstawia jeden przykład nc2 na Azure wdrożeniu.

Sieć wirtualna zarządzanie klastrem

• Zawiera węzły gotowe do użycia nutanix
• Węzły znajdują się w delegowanej podsieci (specjalna konstrukcja BareMetal)

Wirtualna sieć węzła

• Zawiera podsieć bramy i VPN Gateway
• VPN Gateway to punkt wejścia ze środowiska lokalnego do chmury

Sieć wirtualna komputera

• Zawiera oprogramowanie Prism Central — urządzenie nutanix, które umożliwia zaawansowane funkcje w portalu Prism.

Nawiązywanie połączenia z chmury do środowiska lokalnego

Tworzenie połączeń z chmury do środowiska lokalnego jest obsługiwane przez dwa tradycyjne produkty: Express Route i VPN Gateway. Jednym z przykładowych wdrożeń jest obecność bramy sieci VPN w sieci wirtualnej koncentratora. Ta sieć wirtualna jest równorzędna zarówno z siecią wirtualną PC, jak i siecią wirtualną Zarządzanie klastrami, zapewniając łączność między siecią a lokacją lokalną.

Obsługiwane topologie

W poniższej tabeli opisano topologie sieci obsługiwane przez każdą konfigurację funkcji sieciowych NC2 w Azure.

Topology	Supported
Łączność z infrastrukturą BareMetal (BMI) w lokalnej sieci wirtualnej	Yes
Łączność z usługą BMI w równorzędnej sieci wirtualnej (w tym samym regionie)	Yes
Łączność z usługą BMI w równorzędnej sieci wirtualnej (między regionami lub globalną komunikacją równorzędną) przy użyciu sieci VWAN	Yes
Łączność z usługą BMI w równorzędnej sieci wirtualnej (między regionami lub globalną komunikacją równorzędną) bez sieci VWAN*	No
Łączność lokalna z delegowana podsiecią za pośrednictwem globalnej i lokalnej usługi ExpressRoute	Yes
Łączność ze środowiska lokalnego do usługi BMI w sieci wirtualnej będącej szprychą za pośrednictwem bramy usługi ExpressRoute i komunikacji równorzędnej sieci wirtualnych z tranzytem bramy	Yes
ExpressRoute (ER) FastPath	No
Łączność lokalna z podsiecią delegowana za pośrednictwem VPN Gateway	Yes
Łączność ze środowiska lokalnego do usługi BMI w sieci wirtualnej będącej szprychą za pośrednictwem bramy sieci VPN i komunikacji równorzędnej sieci wirtualnych z tranzytem bramy	Yes
Łączność za pośrednictwem aktywnych/pasywnych bram sieci VPN	Yes
Łączność za pośrednictwem aktywnych/aktywnych bram sieci VPN	No
Łączność przez bramy aktywne/aktywne z redundancją strefową	No
Łączność tranzytowa za pośrednictwem sieci vWAN dla sieci wirtualnych delegowanych szprych	Yes
Łączność lokalna z podsiecią delegowana za pośrednictwem dołączonej sieci vWAN SD-WAN	No
VWAN umożliwia inspekcję ruchu za pośrednictwem urządzenia WUS (Secure vWAN)**	Yes
Trasy zdefiniowane przez użytkownika (UDR) w nc2 w podsieciach delegowanych Azure	Yes
Łączność z bareMetal do punktów końcowych usługi lub prywatnych punktów końcowych w innej sieci wirtualnej będącej szprychą połączoną z siecią vWAN	Yes
Łączność z bareMetal do punktów końcowych usługi service lub private punktów końcowych w tej samej sieci wirtualnej w podsieciach delegowanych Azure	No
Łączność z maszyn wirtualnych użytkownika (UVM) w węzłach NC2 w celu Azure zasobów	Yes

* To ograniczenie można przezwyciężyć, ustawiając sieć VPN typu lokacja-lokacja.

** Jeśli używasz intencji routingu, musisz dodać pełną delegowana podsieć CIDR lub bardziej szczegółowy zakres CIDR jako sekcję "Dodatkowe prefiksy" na stronie Intencje routingu i zasady routingu w portalu

Ograniczenia

Poniższa tabela opisuje, co jest obsługiwane dla każdej konfiguracji funkcji sieciowych:

Features	Obsługa lub limit
Podsieć delegowana na sieć wirtualną	1
Network Security Groups w nc2 w podsieciach delegowanych Azure	No
Moduły równoważenia obciążenia dla nc2 w ruchu Azure	No
Wirtualna sieć z podwójnym stosem (IPv4 i IPv6)	Obsługiwany tylko protokół IPv4
