Konfigurowanie mapowania sieci i adresowania IP dla sieci wirtualnych VNet

W tym artykule opisano sposób mapowania dwóch wystąpień sieci wirtualnych platformy Azure znajdujących się w różnych regionach świadczenia usługi Azure oraz sposobu konfigurowania adresowania IP między sieciami. Mapowanie sieci określa domyślne zachowanie przy wyborze sieci docelowej na podstawie sieci źródłowej, w momencie uruchomienia replikacji.

Wymagania wstępne

Zanim zmapujesz sieci, powinieneś mieć Azure VNets w regionach źródłowych i docelowych Azure.

Ręczne konfigurowanie mapowania sieci (opcjonalnie)

Uwaga

Replikację można teraz przeprowadzić między dwoma regionami świadczenia usługi Azure na całym świecie. Klienci nie są już ograniczeni do włączania replikacji w granicach swojego kontynentu.

Mapuj sieci w następujący sposób:

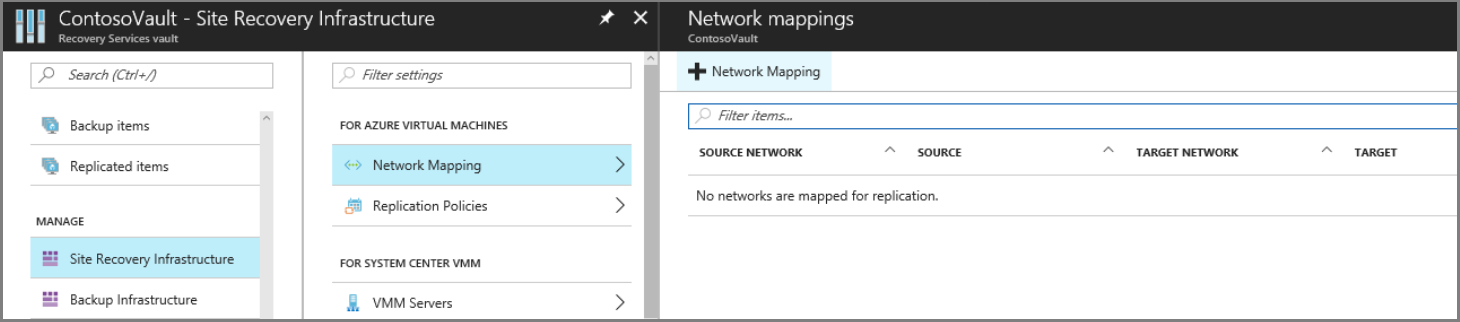

1. W obszarze Infrastruktura Site Recovery kliknij +Mapowanie sieci.

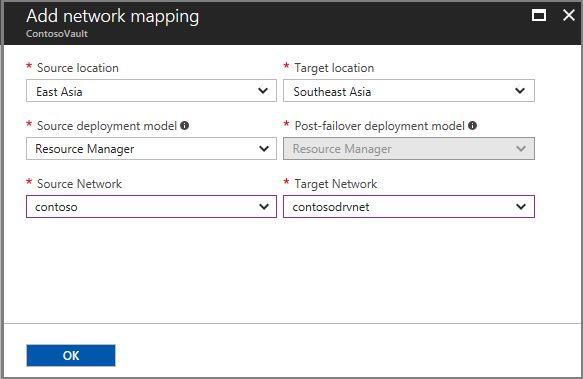

2. W Dodawanie mapowania sieci wybierz lokalizacje źródłowe i docelowe. W naszym przykładzie źródłowa maszyna wirtualna jest uruchomiona w regionie Azji Wschodniej i jest replikowana do regionu Azji Południowo-Wschodniej.

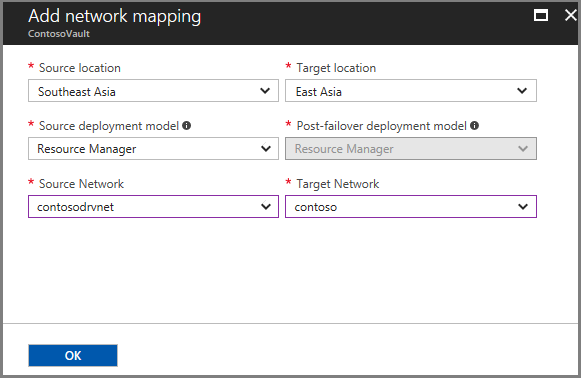

3. Teraz utwórz mapowanie sieci w przeciwnym kierunku. W naszym przykładzie źródłem jest teraz Azja Południowo-Wschodnia, a celem jest Azja Wschodnia.



Mapuj sieci podczas włączania replikacji

Jeśli nie przygotowano mapowania sieci przed skonfigurowaniem odzyskiwania po awarii dla maszyn wirtualnych platformy Azure, podczas konfigurowania i włączania replikacji można określić sieć docelową. Gdy to zrobisz, wystąpią następujące czynności:

• Na podstawie wybranego miejsca docelowego usługa Site Recovery automatycznie tworzy mapowania sieci ze źródła do regionu docelowego oraz z regionu docelowego do regionu źródłowego.
• Domyślnie usługa Site Recovery tworzy sieć w regionie docelowym identycznym z siecią źródłową. Usługa Site Recovery dodaje -asr jako sufiks do nazwy sieci docelowej. Możesz dostosować sieć docelową. Jeśli na przykład nazwa sieci źródłowej to contoso-vnet, sieć docelowa nosi nazwę contoso-vnet-asr.

Jeśli zatem nazwa sieci źródłowej to "contoso-vnet", docelowa nazwa sieci to contoso-vnet-asr. Nazwa sieci źródłowej nie będzie edytowana przez usługę Azure Site Recovery.

• Jeśli mapowanie sieci już wystąpiło dla sieci źródłowej, zamapowana sieć docelowa jest zawsze domyślna w momencie włączania replikacji dla większej liczby maszyn wirtualnych. Możesz zmienić docelową sieć wirtualną, wybierając z listy rozwijanej inne dostępne opcje.
• Aby zmienić domyślną docelową sieć wirtualną dla nowych replikacji, należy zmodyfikować istniejące mapowanie sieci.
• Jeśli chcesz zmodyfikować mapowanie sieci z regionu A do regionu B, najpierw usuń mapowanie sieci z regionu B do regionu A. Po usunięciu odwrotnego mapowania zmodyfikuj mapowanie sieci z regionu A do regionu B, a następnie utwórz odpowiednie mapowanie odwrotne.

Uwaga

• Modyfikowanie mapowania sieci zmienia tylko wartości domyślne dla nowych replikacji maszyn wirtualnych. Nie ma to wpływu na wybór docelowej sieci wirtualnej dla istniejących replikacji.
• Jeśli chcesz zmodyfikować sieć docelową dla istniejącej replikacji, przejdź do pozycji Ustawienia sieciowe replikowanego elementu.

Określanie podsieci

Podsieć docelowej maszyny wirtualnej jest wybierana na podstawie nazwy podsieci źródłowej maszyny wirtualnej.

• Jeśli podsieć o tej samej nazwie co podsieć źródłowej maszyny wirtualnej jest dostępna w sieci docelowej, ta podsieć jest ustawiona dla docelowej maszyny wirtualnej.

• Jeśli podsieć o tej samej nazwie nie istnieje w sieci docelowej, pierwsza podsieć w kolejności alfabetycznej jest ustawiona jako podsieć docelowa.

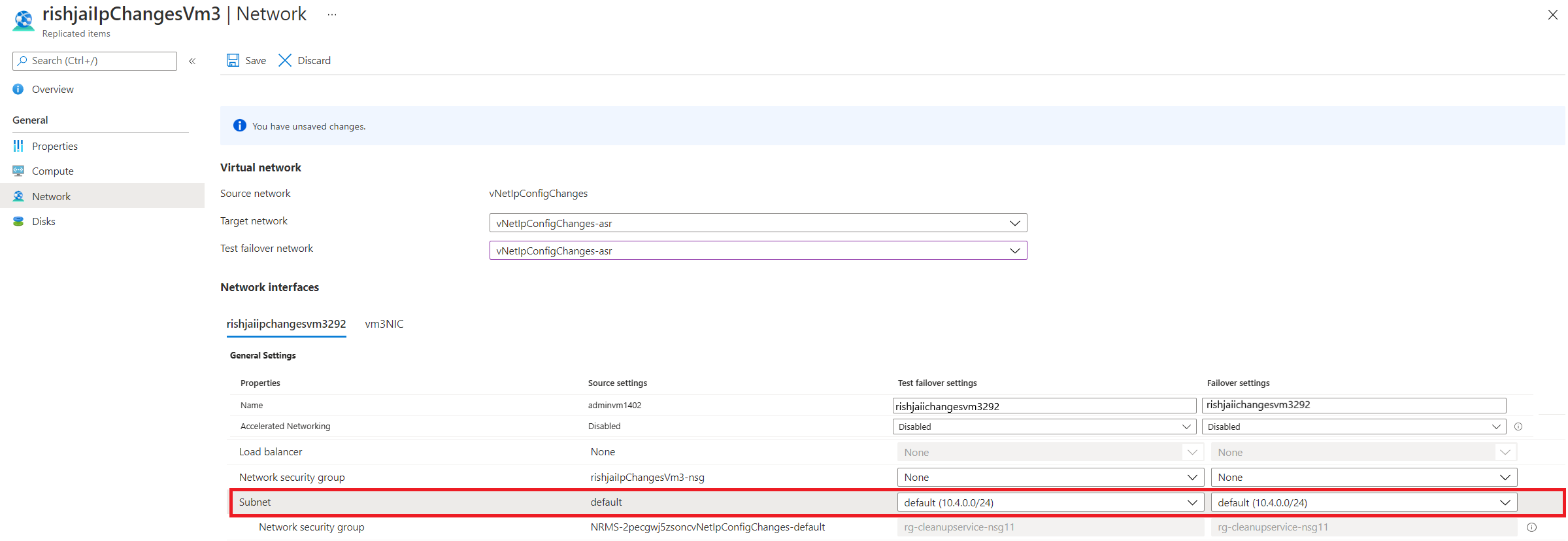

• Podsieć docelową można zmodyfikować w ustawieniach sieci dla maszyny wirtualnej.



Konfigurowanie adresowania IP dla docelowych maszyn wirtualnych

Adres IP dla każdej karty sieciowej na docelowej maszynie wirtualnej jest skonfigurowany w następujący sposób:

• DHCP: Jeśli karta sieciowa źródłowej maszyny wirtualnej używa protokołu DHCP, karta sieciowa docelowej maszyny wirtualnej jest również ustawiona na użycie protokołu DHCP.
• Statyczny adres IP: jeśli karta sieciowa źródłowej maszyny wirtualnej używa statycznego adresowania IP, docelowa karta sieciowa maszyny wirtualnej używa również statycznego adresu IP.

To samo dotyczy konfiguracji pomocniczych IP.

Przypisywanie adresów IP podczas przełączenia awaryjnego

Uwaga

Poniższe podejście służy do przypisywania adresu IP do docelowej maszyny wirtualnej niezależnie od ustawień karty sieciowej.

Podsieci źródłowe i docelowe	Szczegóły
Ta sama przestrzeń adresowa	Adres IP karty sieciowej źródłowej maszyny wirtualnej jest ustawiony jako adres IP karty sieciowej docelowej maszyny wirtualnej. Jeśli adres jest niedostępny, jako docelowy zostanie ustawiony następny dostępny adres IP.
Inna przestrzeń adresowa	Następny dostępny adres IP w podsieci docelowej jest ustawiony jako docelowy adres karty sieciowej maszyny wirtualnej.

Przypisywanie adresu IP podczas testowania pracy w trybie failover

Sieć docelowa	Szczegóły
Sieć docelowa to sieć wirtualna failover VNet	- Docelowy adres IP jest statyczny z tym samym adresem IP. — Jeśli ten sam adres IP jest już przypisany, adres IP jest następnym dostępnym na końcu zakresu podsieci. Na przykład: Jeśli źródłowy adres IP to 10.0.0.19 i sieć trybu failover używa zakresu 10.0.0.0/24, następny adres IP przypisany do docelowej maszyny wirtualnej to 10.0.0.254.
Sieć docelowa nie jest zapasową siecią wirtualną	— Docelowy adres IP jest statyczny z tym samym adresem IP, tylko wtedy, gdy jest dostępny w docelowej sieci wirtualnej. — Jeśli ten sam adres IP jest już przypisany, adres IP jest następnym dostępnym na końcu zakresu podsieci. Na przykład: Jeśli źródłowy statyczny adres IP to 10.0.0.19 i tryb failover działa w sieci, która nie jest siecią failover, z zakresem 10.0.0.0/24, to docelowy statyczny adres IP to 10.0.0.19, jeśli jest dostępny. W przeciwnym razie jest to 10.0.0.254.

• Sieć wirtualna trybu failover to sieć docelowa, którą wybierasz podczas konfigurowania odzyskiwania danych po awarii.
• Zalecamy, aby zawsze używać sieci nieprodukcyjnej do testowania pracy w trybie failover.
• Docelowy adres IP można zmodyfikować w ustawieniach sieci maszyny wirtualnej.

Następne kroki

• Zapoznaj się ze wskazówkami dotyczącymi sieci w kontekście odzyskiwania po awarii maszyn wirtualnych platformy Azure.
• Dowiedz się więcej o zachowywaniu adresów IP po przejściu w tryb failover.
