Hibernacji maszyn wirtualnych z systemem Windows

Dotyczy: ✔️ maszyny wirtualne z systemem Windows

Hibernacji umożliwia wstrzymywanie maszyn wirtualnych, które nie są używane, i oszczędzanie na kosztach obliczeń. Jest to efektywna funkcja zarządzania kosztami w scenariuszach, takich jak:

• Pulpity wirtualne, serwery deweloperskie/testowe i inne scenariusze, w których maszyny wirtualne nie muszą działać 24/7.
• Systemy z długim czasem rozruchu ze względu na aplikacje intensywnie korzystające z pamięci. Te aplikacje można zainicjować na maszynach wirtualnych i hibernacji. Te "wstępnie" maszyny wirtualne mogą być szybko uruchamiane w razie potrzeby, a aplikacje są już uruchomione w żądanym stanie.

Jak działa hibernacja

Aby dowiedzieć się, jak działa hibernacji, zapoznaj się z omówieniem hibernacji.

Obsługiwane konfiguracje

Obsługa hibernacji jest ograniczona do niektórych rozmiarów maszyn wirtualnych i wersji systemu operacyjnego. Przed użyciem hibernacji upewnij się, że masz obsługiwaną konfigurację.

Aby uzyskać listę rozmiarów maszyn wirtualnych zgodnych z hibernacji, zapoznaj się z sekcją Obsługiwane rozmiary maszyn wirtualnych w przeglądzie hibernacji.

Obsługiwane wersje systemu Windows

Następujące systemy operacyjne Windows obsługują hibernacji:

• Windows Server 2022
• Windows Server 2019
• Windows 11 Pro
• System Windows 11 dla firm
• Windows 11 Enterprise multi-session
• Windows 10 Pro
• System Windows10 dla firm
• Windows 10 Enterprise multi-session

Wymagania wstępne i ograniczenia konfiguracji

• Plik strony systemu Windows nie może znajdować się na dysku tymczasowym.
• Aplikacje, takie jak Device Guard i Credential Guard, które wymagają zabezpieczeń opartych na wirtualizacji (VBS), działają z hibernacji po włączeniu zaufanego uruchamiania na maszynie wirtualnej i wirtualizacji zagnieżdżonej w systemie operacyjnym gościa.

Aby uzyskać ogólne ograniczenia, ograniczenia funkcji platformy Azure obsługiwane rozmiary maszyn wirtualnych i wymagania wstępne dotyczące funkcji, zapoznaj się z sekcją "Obsługiwane konfiguracje" w przeglądzie hibernacji.

Tworzenie maszyny wirtualnej z systemem Windows z włączoną hibernacji

Aby hibernować maszynę wirtualną, musisz najpierw włączyć tę funkcję na maszynie wirtualnej.

Aby włączyć hibernacji podczas tworzenia maszyny wirtualnej, możesz użyć witryny Azure Portal, interfejsu wiersza polecenia, programu PowerShell, szablonów usługi ARM i interfejsu API.

Portal

Aby włączyć hibernacji w witrynie Azure Portal, zaznacz pole "Włącz hibernacji" podczas tworzenia maszyny wirtualnej.

Interfejs wiersza polecenia

Aby włączyć hibernacji w interfejsie wiersza polecenia platformy Azure, utwórz maszynę wirtualną, uruchamiając następujące polecenie az vm create z --enable-hibernation ustawieniem .true

 az vm create --resource-group myRG \
   --name myVM \
   --image Win2019Datacenter \
   --public-ip-sku Standard \
   --size Standard_D2s_v5 \
   --enable-hibernation true

Program PowerShell

Aby włączyć hibernacji podczas tworzenia maszyny wirtualnej przy użyciu programu PowerShell, uruchom następujące polecenie:

New-AzVm `
 -ResourceGroupName 'myRG' `
 -Name 'myVM' `
 -Location 'East US' `
 -VirtualNetworkName 'myVnet' `
 -SubnetName 'mySubnet' `
 -SecurityGroupName 'myNetworkSecurityGroup' `
 -PublicIpAddressName 'myPublicIpAddress' `
 -Size Standard_D2s_v5 `
 -Image Win2019Datacenter `
 -HibernationEnabled `
 -OpenPorts 80,3389

REST

Aby utworzyć maszynę wirtualną z włączoną hibernacji, ustaw wartość hibernacjiEnabled na true.

PUT https://management.azure.com/subscriptions/{subscription-id}/resourceGroups/myResourceGroup/providers/Microsoft.Compute/virtualMachines/{vm-name}?api-version=2021-11-01

{
  "location": "eastus",
  "properties": {
    "hardwareProfile": {
      "vmSize": "Standard_D2s_v5"
    },
    "additionalCapabilities": {
      "hibernationEnabled": true
    }
  }
}

Aby dowiedzieć się więcej o architekturze REST, zapoznaj się z przykładem interfejsu API

Po utworzeniu maszyny wirtualnej z włączoną hibernacji należy skonfigurować system operacyjny gościa w celu pomyślnego hibernacji maszyny wirtualnej.

Włączanie hibernacji na istniejącej maszynie wirtualnej z systemem Windows

Aby włączyć hibernacji na istniejącej maszynie wirtualnej, możesz użyć interfejsu wiersza polecenia platformy Azure, programu PowerShell lub interfejsu API REST. Przed kontynuowaniem upewnij się, że wersja systemu operacyjnego gościa obsługuje hibernacji na platformie Azure. Aby uzyskać więcej informacji, zobacz obsługiwane wersje systemu operacyjnego.

Uwaga

Upewnij się, że plik strony znajduje się w pliku C: drive. Przed kontynuowaniem przenieś plik stronicowania do pliku C: drive .

Interfejs wiersza polecenia

Aby włączyć hibernacji na istniejącej maszynie wirtualnej przy użyciu interfejsu wiersza polecenia platformy Azure, najpierw cofnij przydział maszyny wirtualnej za pomocą polecenia az vm deallocate. Po cofnięciu przydziału maszyny wirtualnej zaktualizuj dysk systemu operacyjnego i maszynę wirtualną.

1. Zaktualizuj dysk systemu operacyjnego, aby ustawić wartość obsługuje hibernacji na true. Jeśli wartość supportsHibernation jest już ustawiona na truewartość , możesz pominąć ten krok i przejść do następnego kroku.

      az disk update --resource-group myResourceGroup \
      --name MyOSDisk \
      --set supportsHibernation=true


2. Zaktualizuj maszynę wirtualną, aby włączyć hibernacji.

      az vm update --resource-group myResourceGroup \
      --name myVM \
      --enable-hibernation true


3. Uruchom maszynę wirtualną, a następnie przejdź do konfigurowania hibernacji w systemie operacyjnym gościa.

      az vm start --resource-group myResourceGroup \
      --name myVM \


Program PowerShell

1. Aby włączyć hibernacji na istniejącej maszynie wirtualnej przy użyciu programu Azure PowerShell, najpierw zatrzymaj maszynę wirtualną przy użyciu polecenia Stop-Az vm deallocate. Po cofnięciu przydziału maszyny wirtualnej zaktualizuj dysk systemu operacyjnego i maszynę wirtualną.

   Stop-AzVM `
    -ResourceGroupName 'myResourceGroup' `
    -Name 'myVM'


2. Po zatrzymaniu maszyny wirtualnej zaktualizuj dysk systemu operacyjnego, aby ustawić wartość SupportsHibernation na true. Jeśli wartość SupportsHibernation jest już ustawiona na truewartość , możesz pominąć ten krok i przejść do następnego kroku.

   $disk = Get-AzDisk `
      -ResourceGroupName "myResourceGroup" `
      -DiskName "myOSDisk"
   $disk.SupportsHibernation = $True
   Update-AzDisk `
     -ResourceGroupName ‘myResourceGroup' `
     -DiskName 'myOSDisk' `
     -Disk $disk


3. Włącz hibernacji na maszynie wirtualnej.

   $vm= Get-AzVM `
     -ResourceGroupName "myResourceGroup" `
     -Name "myVM"
   Update-AzVM `
     -ResourceGroupName "myResourceGroup" `
     -VM $vm `
     -HibernationEnabled


4. Uruchom maszynę wirtualną, a następnie przejdź do konfigurowania hibernacji w systemie operacyjnym gościa.

   Start-AzVM `
    -ResourceGroupName 'myResourceGroup' `
    -Name 'myVM'


Konfigurowanie hibernacji w systemie operacyjnym gościa

Włączenie hibernacji podczas tworzenia maszyny wirtualnej z systemem Windows powoduje automatyczne zainstalowanie rozszerzenia maszyny wirtualnej "Microsoft.CPlat.Core.WindowsHibernateExtension". To rozszerzenie konfiguruje system operacyjny gościa pod kątem hibernacji. To rozszerzenie nie musi być instalowane ręcznie ani aktualizowane, ponieważ to rozszerzenie jest zarządzane przez platformę Azure.

Uwaga

Podczas tworzenia maszyny wirtualnej z włączoną hibernacji platforma Azure automatycznie umieszcza plik stronicowania w pliku C: drive. Jeśli włączasz hibernacji na istniejącej maszynie wirtualnej lub używasz wyspecjalizowanego obrazu, musisz wykonać dodatkowe kroki, aby upewnić się, że plik strony znajduje się w C: drivepliku .

Uwaga

Użycie rozszerzenia WindowsHibernateExtension wymaga zainstalowania agenta maszyny wirtualnej platformy Azure na maszynie wirtualnej. Jeśli zdecydujesz się zrezygnować z agenta maszyny wirtualnej platformy Azure, możesz skonfigurować system operacyjny pod kątem hibernacji, uruchamiając polecenie powercfg /h /type full wewnątrz gościa. Następnie możesz sprawdzić, czy hibernacji jest włączona wewnątrz gościa przy użyciu polecenia powercfg /a.

Hibernacji maszyny wirtualnej

Po utworzeniu maszyny wirtualnej z włączoną hibernacji i skonfigurowaniu systemu operacyjnego gościa pod kątem hibernacji można przełączyć maszynę wirtualną za pośrednictwem witryny Azure Portal, interfejsu wiersza polecenia platformy Azure, programu PowerShell lub interfejsu API REST.

Portal

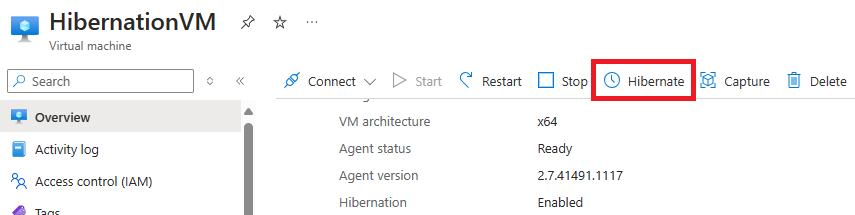

Aby hibernacji maszyny wirtualnej w witrynie Azure Portal, kliknij przycisk "Hibernate" na stronie Przegląd maszyny wirtualnej.

Interfejs wiersza polecenia

Aby hibernacji maszyny wirtualnej w interfejsie wiersza polecenia platformy Azure, uruchom następujące polecenie:

az vm deallocate --resource-group TestRG --name TestVM --hibernate true

Program PowerShell

Aby hibernacji maszyny wirtualnej w programie PowerShell, uruchom następujące polecenie:

Stop-AzVM -ResourceGroupName "TestRG" -Name "TestVM" -Hibernate

Po uruchomieniu powyższego polecenia wprowadź "Y", aby kontynuować:

Virtual machine stopping operation

This cmdlet will stop the specified virtual machine. Do you want to continue?

[Y] Yes  [N] No  [S] Suspend  [?] Help (default is "Y"): Y

Interfejs API REST

Aby hibernować maszynę wirtualną przy użyciu interfejsu API REST, uruchom następujące polecenie:

POST
https://management.azure.com/subscriptions/.../providers/Microsoft.Compute/virtualMachines/{vmName}/deallocate?hibernate=true&api-version=2021-03-01

Wyświetlanie stanu hibernacji maszyny wirtualnej

Portal

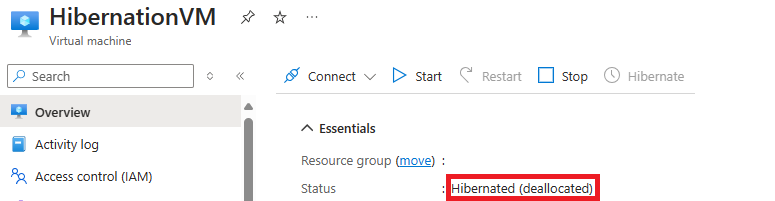

Aby wyświetlić stan maszyny wirtualnej w portalu, sprawdź stan "Stan" na stronie przeglądu. Powinien on zgłaszać wartość "Hibernated (cofnięto przydział)"

Program PowerShell

Aby wyświetlić stan maszyny wirtualnej przy użyciu programu PowerShell:

Get-AzVM -ResourceGroupName "testRG" -Name "testVM" -Status

Dane wyjściowe powinny wyglądać mniej więcej tak:

ResourceGroupName : testRG
Name              : testVM
HyperVGeneration  : V1
Disks[0]          :
  Name            : testVM_OsDisk_1_d564d424ff9b40c987b5c6636d8ea655
  Statuses[0]     :
    Code          : ProvisioningState/succeeded
    Level         : Info
    DisplayStatus : Provisioning succeeded
    Time          : 4/17/2022 2:39:51 AM
Statuses[0]       :
  Code            : ProvisioningState/succeeded
  Level           : Info
  DisplayStatus   : Provisioning succeeded
  Time            : 4/17/2022 2:39:51 AM
Statuses[1]       :
  Code            : PowerState/deallocated
  Level           : Info
  DisplayStatus   : VM deallocated
Statuses[2]       :
  Code            : HibernationState/Hibernated
  Level           : Info
  DisplayStatus   : VM hibernated

Interfejs wiersza polecenia

Aby wyświetlić stan maszyny wirtualnej przy użyciu interfejsu wiersza polecenia platformy Azure:

az vm get-instance-view -g MyResourceGroup -n myVM

Dane wyjściowe powinny wyglądać mniej więcej tak:

{
  "additionalCapabilities": {
    "hibernationEnabled": true,
    "ultraSsdEnabled": null
  },
  "hardwareProfile": {
    "vmSize": "Standard_D2s_v5",
    "vmSizeProperties": null
  },
  "instanceView": {
    "assignedHost": null,
    "bootDiagnostics": null,
    "computerName": null,
    "statuses": [
      {
        "code": "ProvisioningState/succeeded",
        "displayStatus": "Provisioning succeeded",
        "level": "Info",
        "message": null,
        "time": "2022-04-17T02:39:51.122866+00:00"
      },
      {
        "code": "PowerState/deallocated",
        "displayStatus": "VM deallocated",
        "level": "Info",
        "message": null,
        "time": null
      },
      {
        "code": "HibernationState/Hibernated",
        "displayStatus": "VM hibernated",
        "level": "Info",
        "message": null,
        "time": null
      }
    ],
  },

Interfejs API REST

Aby wyświetlić stan maszyny wirtualnej przy użyciu interfejsu API REST, uruchom następujące polecenie:

GET https://management.azure.com/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Compute/virtualMachines/{vmName}/instanceView?api-version=2020-12-01

Dane wyjściowe powinny wyglądać mniej więcej tak:

"statuses":
[
    {
      "code": "ProvisioningState/succeeded",
      "level": "Info",
      "displayStatus": "Provisioning succeeded",
      "time": "2019-10-14T21:30:12.8051917+00:00"
    },
    {
      "code": "PowerState/deallocated",
      "level": "Info",
      "displayStatus": "VM deallocated"
    },
   {
      "code": "HibernationState/Hibernated",
      "level": "Info",
      "displayStatus": "VM hibernated"
    }
]

Uruchamianie hibernacji maszyn wirtualnych

Możesz uruchomić hiberowane maszyny wirtualne, tak jak można uruchomić zatrzymaną maszynę wirtualną. Można to zrobić za pośrednictwem witryny Azure Portal, interfejsu wiersza polecenia platformy Azure, programu PowerShell lub interfejsu API REST.

Portal

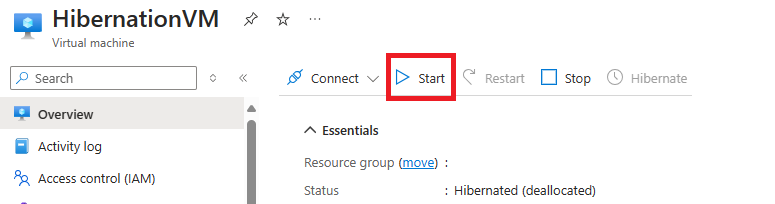

Aby uruchomić hiberowaną maszynę wirtualną przy użyciu witryny Azure Portal, kliknij przycisk "Uruchom" na stronie Przegląd maszyny wirtualnej.

Interfejs wiersza polecenia

Aby uruchomić hiberowaną maszynę wirtualną przy użyciu interfejsu wiersza polecenia platformy Azure, uruchom następujące polecenie:

az vm start -g MyResourceGroup -n MyVm

Program PowerShell

Aby uruchomić hiberowaną maszynę wirtualną przy użyciu programu PowerShell, uruchom następujące polecenie:

Start-AzVM -ResourceGroupName "ExampleRG" -Name "ExampleName"

Interfejs API REST

Aby uruchomić hiberowaną maszynę wirtualną przy użyciu interfejsu API REST, uruchom następujące polecenie:

POST https://management.azure.com/subscriptions/../providers/Microsoft.Compute/virtualMachines/{vmName}/start?api-version=2020-12-01

Wdrażanie maszyn wirtualnych z włączoną hibernacji z galerii obliczeń platformy Azure

Maszyny wirtualne utworzone na podstawie obrazów galerii obliczeniowej można również włączyć dla hibernacji. Upewnij się, że wersja systemu operacyjnego skojarzona z obrazem galerii obsługuje hibernacji na platformie Azure. Zapoznaj się z listą obsługiwanych wersji systemu operacyjnego.

Aby utworzyć maszyny wirtualne z włączoną hibernacji przy użyciu obrazów galerii, należy najpierw utworzyć nową definicję obrazu z włączoną właściwością hibernacji. Po włączeniu tej właściwości funkcji w definicji obrazu galerii możesz utworzyć wersję obrazu i użyć tej wersji obrazu, aby utworzyć maszyny wirtualne z włączoną hibernacji.

Uwaga

W przypadku wyspecjalizowanych obrazów systemu Windows lokalizacja pliku strony musi być ustawiona na C: aby platforma Azure pomyślnie skonfigurowała system operacyjny gościa pod kątem hibernacji. Jeśli tworzysz wersję obrazu z istniejącej maszyny wirtualnej, najpierw przenieś plik stronicowania na dysk systemu operacyjnego, a następnie użyj maszyny wirtualnej jako źródła wersji obrazu.

Portal

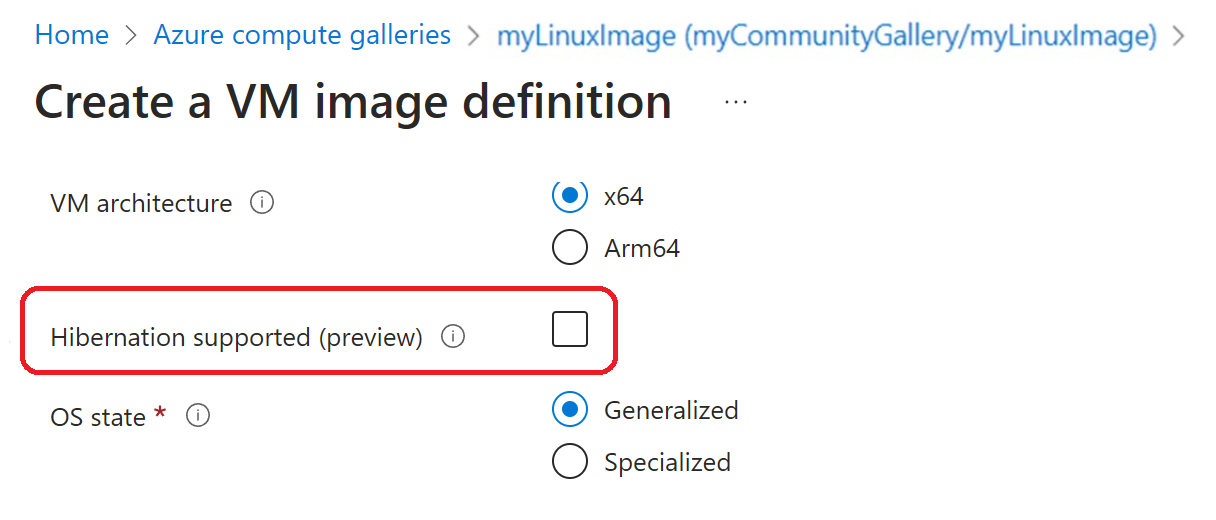

Aby utworzyć definicję obrazu z włączoną właściwością hibernacji, wybierz znacznik wyboru "Włącz hibernacji".

Interfejs wiersza polecenia

az sig image-definition create --resource-group MyResourceGroup \
--gallery-name MyGallery --gallery-image-definition MyImage \
--publisher GreatPublisher --offer GreatOffer --sku GreatSku \
--os-type linux --os-state Specialized \
--features IsHibernateSupported=true

Program PowerShell

$rgName = "myResourceGroup"
$galleryName = "myGallery"
$galleryImageDefinitionName = "myImage"
$location = "eastus"
$publisherName = "GreatPublisher"
$offerName = "GreatOffer"
$skuName = "GreatSku"
$description = "My gallery"
$IsHibernateSupported = @{Name='IsHibernateSupported';Value='True'}
$features = @($IsHibernateSupported)
New-AzGalleryImageDefinition -ResourceGroupName $rgName -GalleryName $galleryName -Name $galleryImageDefinitionName -Location $location -Publisher $publisherName -Offer $offerName -Sku $skuName -OsState "Generalized" -OsType "Windows" -Description $description -Feature $features

Wdrażanie maszyn wirtualnych z włączoną hibernacji z dysku systemu operacyjnego

Maszyny wirtualne utworzone na podstawie dysków systemu operacyjnego można również włączyć dla hibernacji. Upewnij się, że wersja systemu operacyjnego skojarzona z dyskiem systemu operacyjnego obsługuje hibernacji na platformie Azure. Zapoznaj się z listą obsługiwanych wersji systemu operacyjnego.

Aby utworzyć maszyny wirtualne z włączoną hibernacji przy użyciu dysków systemu operacyjnego, upewnij się, że dysk systemu operacyjnego ma włączoną właściwość hibernacji. Zapoznaj się z przykładem interfejsu API, aby włączyć tę właściwość na dyskach systemu operacyjnego. Po włączeniu właściwości hibernacji na dysku systemu operacyjnego można utworzyć maszyny wirtualne z włączoną hibernacji przy użyciu tego dysku systemu operacyjnego.

PATCH https://management.azure.com/subscriptions/{subscription-id}/resourceGroups/myResourceGroup/providers/Microsoft.Compute/disks/myDisk?api-version=2021-12-01

{
  "properties": {
    "supportsHibernation": true
  }
}

Rozwiązywanie problemów

Aby uzyskać więcej informacji, zapoznaj się z przewodnikiem rozwiązywania problemów z hibernacji i przewodnikiem rozwiązywania problemów z hibernacji maszyny wirtualnej z systemem Windows.

Często zadawane pytania

Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące hibernacji.

Następne kroki

• Dowiedz się więcej o rozliczeniach platformy Azure
• Zapoznaj się z rozmiarami maszyn wirtualnych platformy Azure
