Tworzenie podstawowej bramy sieci VPN jednostki SKU przy użyciu programu PowerShell

  • Artykuł

Ten artykuł pomaga utworzyć podstawową bramę sieci VPN platformy Azure sku przy użyciu programu PowerShell. Utworzona brama sieci VPN może mieć wartość RouteBased lub PolicyBased, w zależności od wymagań dotyczących połączenia. Brama sieci VPN jest używana podczas tworzenia połączenia sieci VPN z siecią lokalną. Bramę sieci VPN można również użyć do łączenia sieci wirtualnych.

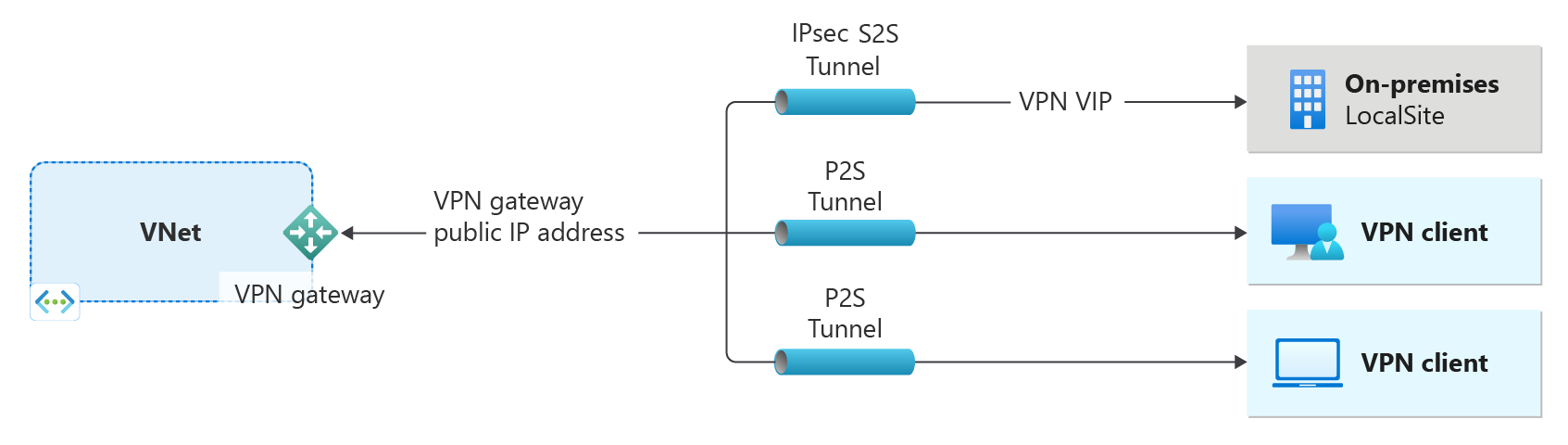

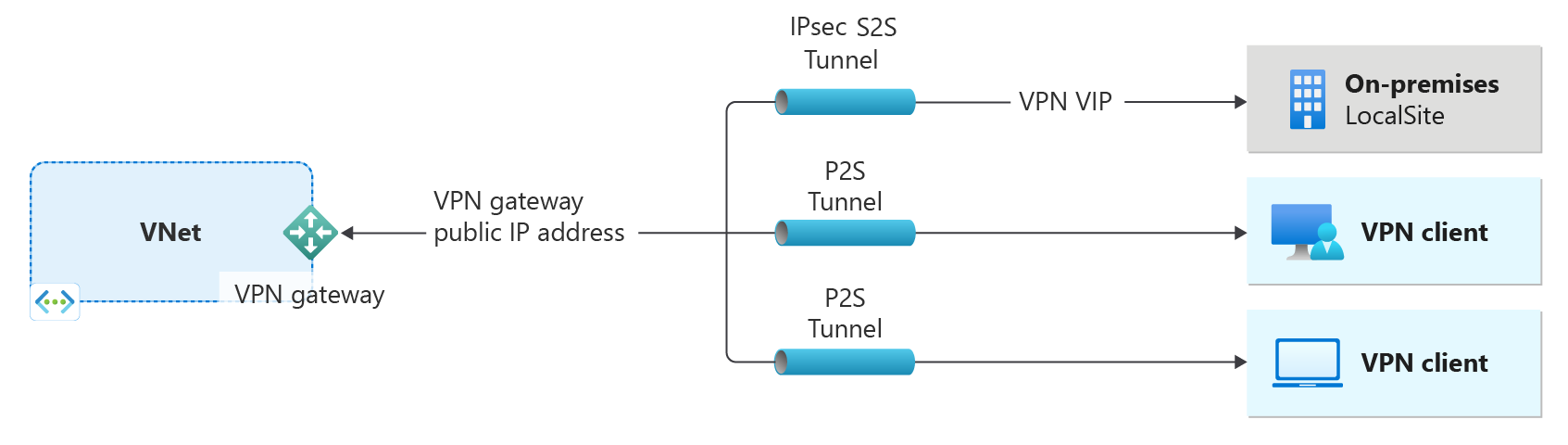

Diagram przedstawiający sieć wirtualną i bramę sieci VPN.

  • Po lewej stronie diagramu przedstawiono sieć wirtualną i bramę sieci VPN utworzoną przy użyciu kroków opisanych w tym artykule.
  • Później można dodać różne typy połączeń, jak pokazano po prawej stronie diagramu. Można na przykład utworzyć połączenia typu lokacja-lokacja i połączenia typu punkt-lokacja . Aby wyświetlić różne architektury projektowe, które można utworzyć, zobacz Projekt bramy sieci VPN.

Kroki opisane w tym artykule umożliwiają utworzenie sieci wirtualnej, podsieci, podsieci bramy i bramy sieci VPN (bramy sieci wirtualnej) przy użyciu jednostki SKU w warstwie Podstawowa. W krokach artykułu określono typ sieci VPN RouteBased . Możesz również określić typ sieci VPN PolicyBased , wykonując kroki opisane w tym artykule. Po zakończeniu tworzenia bramy można utworzyć połączenia. Jeśli chcesz utworzyć bramę przy użyciu jednostki SKU innej niż podstawowa, zobacz artykuł Portal.

Podstawowe bramy sieci VPN jednostki SKU mają ograniczenia. Aby uzyskać więcej informacji o jednostkach SKU i ograniczeniach jednostek SKU w warstwie Podstawowa, zobacz Informacje o jednostkach SKU bramy. Oto kilka ograniczeń, które mają wpływ na ustawienia używane w tym artykule:

  • Brama sieci VPN podstawowej jednostki SKU musi używać metody alokacji dynamicznej dla publicznego adresu IP, a nie statycznego.
  • Brama sieci VPN podstawowej jednostki SKU używa publicznego adresu IP jednostki SKU w warstwie Podstawowa, a nie standardowego.
  • Nie można utworzyć bramy sieci VPN podstawowej jednostki SKU przy użyciu witryny Azure Portal.

Zanim rozpoczniesz

Te kroki wymagają subskrypcji platformy Azure. Jeśli nie masz subskrypcji platformy Azure, przed rozpoczęciem utwórz bezpłatne konto.

Praca z programem Azure PowerShell

W tym artykule są używane polecenia cmdlet programu PowerShell. Aby uruchomić polecenia cmdlet, możesz użyć usługi Azure Cloud Shell. Cloud Shell to bezpłatna interaktywna powłoka, której można użyć do wykonania kroków opisanych w tym artykule. Udostępnia ona wstępnie zainstalowane i najczęściej używane narzędzia platformy Azure, które są skonfigurowane do użycia na koncie.

Aby otworzyć usługę Cloud Shell, wybierz pozycję Otwórz program CloudShell w prawym górnym rogu bloku kodu. Możesz również otworzyć usługę Cloud Shell na osobnej karcie przeglądarki, przechodząc do strony https://shell.azure.com/powershell. Wybierz pozycję Kopiuj , aby skopiować bloki kodu, wklej je w usłudze Cloud Shell, a następnie wybierz Enter, aby je uruchomić.

Możesz również zainstalować i uruchomić polecenia cmdlet programu Azure PowerShell lokalnie na komputerze. Polecenia cmdlet programu PowerShell są często aktualizowane. Jeśli nie zainstalowano najnowszej wersji, wartości określone w instrukcjach mogą zakończyć się niepowodzeniem. Aby znaleźć wersje programu Azure PowerShell zainstalowane na komputerze, użyj Get-Module -ListAvailable Az polecenia cmdlet . Aby zainstalować lub zaktualizować, zobacz Instalowanie modułu programu Azure PowerShell.

Tworzenie grupy zasobów

Utwórz grupę zasobów platformy Azure za pomocą polecenia New-AzResourceGroup. Grupa zasobów to logiczny kontener przeznaczony do wdrażania zasobów platformy Azure i zarządzania nimi. Jeśli używasz programu PowerShell lokalnie, otwórz konsolę programu PowerShell z podwyższonym poziomem uprawnień i połącz się z platformą Connect-AzAccount Azure przy użyciu polecenia .

New-AzResourceGroup -Name TestRG1 -Location EastUS

Tworzenie sieci wirtualnej

Utwórz sieć wirtualną przy użyciu polecenia New-AzVirtualNetwork. Poniższy przykład tworzy sieć wirtualną o nazwie VNet1 w lokalizacji EastUS :

$virtualnetwork = New-AzVirtualNetwork `
  -ResourceGroupName TestRG1 `
  -Location EastUS `
  -Name VNet1 `
  -AddressPrefix 10.1.0.0/16

Utwórz konfigurację podsieci przy użyciu polecenia cmdlet New-AzVirtualNetworkSubnetConfig .

$subnetConfig = Add-AzVirtualNetworkSubnetConfig `
  -Name Frontend `
  -AddressPrefix 10.1.0.0/24 `
  -VirtualNetwork $virtualnetwork

Ustaw konfigurację podsieci dla sieci wirtualnej przy użyciu polecenia cmdlet Set-AzVirtualNetwork .

$virtualnetwork | Set-AzVirtualNetwork

Dodawanie podsieci bramy

Podsieć bramy zawiera zastrzeżone adresy IP używane przez usługi bramy sieci wirtualnej. Użyj poniższych przykładów, aby dodać podsieć bramy:

Ustaw zmienną dla sieci wirtualnej.

$vnet = Get-AzVirtualNetwork -ResourceGroupName TestRG1 -Name VNet1

Utwórz podsieć bramy przy użyciu polecenia cmdlet Add-AzVirtualNetworkSubnetConfig .

Add-AzVirtualNetworkSubnetConfig -Name 'GatewaySubnet' -AddressPrefix 10.1.255.0/27 -VirtualNetwork $vnet

Ustaw konfigurację podsieci dla sieci wirtualnej przy użyciu polecenia cmdlet Set-AzVirtualNetwork .

$vnet | Set-AzVirtualNetwork

Przesłanie żądania dotyczącego publicznego adresu IP

Każda brama sieci VPN musi mieć przydzielony publiczny adres IP. Obecnie bramy sieci VPN podstawowej jednostki SKU nadal używają publicznego adresu IP metody alokacji dynamicznej i jednostki SKU podstawowego publicznego adresu IP. Te wymagania różnią się od innych jednostek SKU bramy sieci VPN.

$gwpip = New-AzPublicIpAddress -Name "VNet1GWIP" -ResourceGroupName "TestRG1" -Location "EastUS" -AllocationMethod Dynamic -Sku Basic

Tworzenie konfiguracji adresu IP bramy

W ramach konfiguracji bramy zostaje zdefiniowana podsieć i publiczny adres IP do użycia. Użyj poniższego przykładu, aby utworzyć konfigurację bramy.

$vnet = Get-AzVirtualNetwork -Name VNet1 -ResourceGroupName TestRG1
$subnet = Get-AzVirtualNetworkSubnetConfig -Name 'GatewaySubnet' -VirtualNetwork $vnet
$gwipconfig = New-AzVirtualNetworkGatewayIpConfig -Name gwipconfig -SubnetId $subnet.Id -PublicIpAddressId $gwpip.Id

Tworzenie bramy sieci VPN

Tworzenie bramy często może trwać 45 minut lub dłużej, w zależności od wybranej jednostki SKU bramy. Po utworzeniu bramy można utworzyć połączenie między siecią wirtualną a inną siecią wirtualną. Możesz też utworzyć połączenie między siecią wirtualną a lokalizacją lokalną.

Utwórz bramę sieci VPN za pomocą polecenia cmdlet New-AzVirtualNetworkGateway. W tym przykładzie utworzymy bramę sieci VPN jednostki SKU podstawową opartą na trasach. Zamiast tego można utworzyć bramę opartą na zasadach, określając wartość -VpnType "PolicyBased".

New-AzVirtualNetworkGateway -Name VNet1GW -ResourceGroupName TestRG1 `
-Location "East US" -IpConfigurations $gwipconfig -GatewayType "Vpn" `
-VpnType "RouteBased" -GatewaySku Basic

Wyświetlanie bramy sieci VPN

Bramę sieci VPN można wyświetlić przy użyciu polecenia cmdlet Get-AzVirtualNetworkGateway .

Get-AzVirtualNetworkGateway -Name Vnet1GW -ResourceGroup TestRG1

Wyświetlanie publicznych adresów IP

Aby wyświetlić publiczny adres IP bramy sieci VPN, użyj polecenia cmdlet Get-AzPublicIpAddress . Przykład:

Get-AzPublicIpAddress -Name VNet1GWpip1 -ResourceGroupName TestRG1

Czyszczenie zasobów

Gdy utworzone zasoby nie będą już potrzebne, można je usunąć za pomocą polecenia Remove-AzResourceGroup. Spowoduje to usunięcie grupy zasobów i wszystkich zawartych w niej zasobów.

Remove-AzResourceGroup -Name TestRG1

Następne kroki

Po zakończeniu tworzenia bramy można utworzyć połączenie między siecią wirtualną a inną siecią wirtualną. Możesz też utworzyć połączenie między siecią wirtualną a lokalizacją lokalną. Odwiedź następujące artykuły:
