Tutorial: balancear carga de várias configurações de IP usando o portal do Azure

Para hospedar vários sites, você pode usar outro adaptador de rede associado a uma máquina virtual. O Azure Load Balancer é compatível com a implantação de balanceamento de carga para dar suporte à alta disponibilidade dos sites.

Neste tutorial, você aprende a:

  • Crie e configure uma rede virtual, uma sub-rede e um gateway da NAT.
  • Criar duas máquinas virtuais do Windows Server
  • Criar uma NIC secundária e configurações de rede para cada máquina virtual
  • Criar dois sites do IIS (Servidor de Informações da Internet) em cada máquina virtual
  • Associar os sites às configurações de rede
  • Criar e configurar um Azure Load Balancer
  • Testar o balanceador de carga

Pré-requisitos

Criar uma rede virtual e um bastion host

Nesta seção, você criará uma rede virtual com uma sub-rede de recurso, uma sub-rede do Azure Bastion e um host do Azure Bastion.

Importante

Os preços por hora começam a partir do momento em que o Bastion é implantado, independentemente do uso de dados de saída. Para saber mais, confira Preços e SKUs. Se estiver implantando o Bastion como parte de um tutorial ou teste, recomendamos que você exclua esse recurso após terminar de usá-lo.

  1. No portal do Azure, pesquise e selecione Redes virtuais.

  2. Na página Redes virtuais, selecione + Criar.

  3. Na guia Informações Básicas em Criar rede virtual, insira ou selecione as informações a seguir:

    Configuração Valor
    Detalhes do projeto
    Subscription Selecione sua assinatura.
    Resource group Selecione Criar novo.
    Insira load-balancer-rg em Nome.
    Selecione OK.
    Detalhes da instância
    Nome Insira lb-vnet.
    Region Selecione Leste dos EUA.

    Captura de tela da guia Básico de Criar rede virtual no portal do Azure.

  4. Selecione a guia Segurança ou clique no botão Avançar na parte inferior da página.

  5. Em Azure Bastion, digite ou selecione as informações a seguir:

    Configuração Valor
    Azure Bastion
    Habilitar o Azure Bastion Marcar caixa de seleção.
    Nome do host do Azure Bastion Insira lb-bastion.
    Endereço IP público do Azure Bastion Selecione Criar novo.
    Insira lb-bastion-ip no Nome.
    Selecione
    .
  6. Selecione a guia Endereços de IP ou Avançar na parte inferior da página.

  7. Em Criar rede virtual, insira ou selecione as seguintes informações:

    Configuração Valor
    Adicionar o espaço de endereço IPv4
    Espaço de endereço IPv4 Insira 10.0.0.0/16 (65.356 endereços).
    Sub-redes Selecione o link de sub-rede padrão a ser editado.
    Modelo de sub-rede Deixe o padrãoPadrão.
    Nome Insira backend-subnet.
    Endereço inicial Insira 10.0.0.0.
    Tamanho da sub-rede Insira /24 (256 endereços).
    Segurança
    Gateway da NAT Selecione lb-nat-gateway.

    Captura de tela da renomeação e configuração da sub-rede padrão.

  8. Selecione Salvar.

  9. Selecione Examinar + criar na parte inferior da tela e, quando a validação for aprovada, selecione Criar.

Importante

Os preços por hora começam a partir do momento em que o Bastion é implantado, independentemente do uso de dados de saída. Para saber mais, confira Preços e SKUs. Se estiver implantando o Bastion como parte de um tutorial ou teste, recomendamos que você exclua esse recurso após terminar de usá-lo.

Criar gateway NAT

Nesta seção, você criará um gateway da NAT para acesso à Internet de saída de recursos na rede virtual. Para ver outras opções de regras de saída, confira SNAT (conversão de endereços de rede) para conexões de saída

  1. Entre no portal do Azure.

  2. Na caixa de pesquisa na parte superior do portal, insira Gateway da NAT. Selecione Gateways da NAT nos resultados da pesquisa.

  3. Selecione + Criar.

  4. Na guia Informações básicas em Criar gateway da NAT (conversão de endereços de rede), insira ou selecione as seguintes informações:

    Configuração Valor
    Detalhes do projeto
    Subscription Selecione sua assinatura.
    Resource group Selecione Criar novo.
    Insira load-balancer-rg em Nome.
    Selecione OK.
    Detalhes da instância
    Nome do gateway da NAT Insira lb-nat-gateway.
    Region Selecione Leste dos EUA.
    Zona de disponibilidade Selecione Nenhum.
    Tempo limite de ociosidade (minutos) Insira 15.

    Captura de tela da janela Criar gateway de tradução de endereço de rede no portal do Azure.

  5. Escolha a guia IP de Saída ou selecione o botão Próximo: IP de Saída na parte inferior da página.

  6. Selecione Criar um novo endereço IP público em Endereços IP Públicos.

  7. Em Adicionar um endereço IP público, insira nat-gw-public-ip em Nome.

  8. Selecione OK.

  9. Escolha o botão azul Examinar + criar na parte inferior da página ou selecione a guia Examinar + criar.

  10. Selecione Criar.

Criar máquinas virtuais

Nesta seção, você vai criar duas máquinas virtuais para hospedar os sites do IIS.

  1. Na caixa de pesquisa na parte superior do portal insira Máquina virtual. Selecione Máquinas virtuais nos resultados da pesquisa.

  2. Em Máquinas virtuais, selecione + Criar e Máquina virtual do Azure.

  3. Em Criar máquina virtual, insira ou selecione as seguintes informações:

    Configuração Valor
    Detalhes do projeto
    Subscription Selecione sua Assinatura do Azure.
    Grupo de recursos Selecione load-balancer-rg
    Detalhes da instância
    Nome da máquina virtual Insira myVM1
    Região Selecione (EUA) Leste dos EUA
    Opções de disponibilidade Selecione Zonas de disponibilidade
    Zona de disponibilidade Selecione 1
    Tipo de segurança Deixe o padrão de Standard.
    Image Selecione Windows Server 2022 Datacenter – Gen2
    Tamanho Escolha o tamanho da VM ou use a configuração padrão
    Conta de administrador
    Nome de Usuário Insira um nome de usuário
    Senha Insira uma senha
    Confirmar senha Insira novamente a senha
    Regras de porta de entrada
    Porta de entrada públicas Selecione Nenhum
  4. Selecione a guia Rede ou selecione Avançar: Discos, em seguida, Avançar: Rede.

  5. Na guia Rede, selecione ou insira:

    Configuração Valor
    Interface de rede
    Rede virtual Selecione myVNet.
    Sub-rede Selecione backend-subnet(10.1.0.0/24)
    IP público Selecione Nenhum.
    Grupo de segurança de rede da NIC Selecione Avançado
    Configurar um grupo de segurança de rede Selecione Criar novo.
    Em Criar grupo de segurança de rede, insira myNSG em Nome.
    Em Regras de entrada, selecione +Adicionar uma regra de entrada.
    Em Serviço, selecione HTTP.
    Em Prioridade, insira 100.
    Em Nome, insira myNSGRule
    , selecione Adicionar
    e selecione OK
  6. Selecione Examinar + criar.

  7. Examine as configurações e selecione Criar.

  8. Siga as etapas 1 a 7 para criar outra VM com os seguintes valores e todas as outras configurações iguais à da myVM1:

    Configuração VM 2
    Nome myVM2
    Zona de disponibilidade 2
    Grupo de segurança de rede Selecione o myNSG existente

Observação

O Azure fornece um IP de acesso de saída padrão para VMs que não receberam um endereço IP público ou que estão no pool de back-end de um balanceador de carga do Azure básico interno. O mecanismo de IP de acesso de saída padrão fornece um endereço IP de saída que não é configurável.

O IP de acesso de saída padrão é desabilitado quando um dos seguintes eventos acontece:

  • Um endereço IP público é atribuído à VM.
  • A VM é colocada no pool de back-end de um balanceador de carga padrão, com ou sem regras de saída.
  • Um recurso da Gateway da NAT do Azure é atribuído à sub-rede da VM.

As VMs criadas por conjuntos de dimensionamento de máquinas virtuais no modo de orquestração flexível não têm acesso de saída padrão.

Para mais informações sobre conexões de saída no Azure, confira Acesso de saída padrão no Azure e Usar SNAT (conversão de endereços de rede de origem) para conexões de saída.

Criar configurações de rede secundárias

Nesta seção, você vai alterar o endereço IP privado do NIC existente de cada máquina virtual para Estático. Em seguida, você vai adicionar um novo recurso de NIC a cada máquina virtual com uma configuração de endereço IP privado Estático.

Para obter mais informações sobre como configurar o IP flutuante na configuração da máquina virtual, confira Configuração do sistema operacional de convidado do IP flutuante.

  1. Na caixa de pesquisa na parte superior do portal insira Máquina virtual. Selecione Máquinas virtuais nos resultados da pesquisa.

  2. Selecione myVM1.

  3. Interrompa a máquina virtual se ela estiver em execução.

  4. Selecione Rede em Configurações.

  5. Em Rede, selecione o adaptador de rede ao lado de Adaptador de rede. A interface de rede começa com o nome da VM e um número aleatório que lhe é atribuído. Neste exemplo, myVM1266.

    Captura de tela da configuração de rede myVM1 no portal do Azure.

  6. Na página interface de rede, selecione Configurações de IP em Configurações.

  7. Em Configurações de IP selecione ipconfig1.

    Captura de tela da configuração da interface de rede myVM1.

  8. Selecione Estático em Atribuição na configuração do ipconfig1.

  9. Selecione Salvar.

  10. Retorne à página Visão geral do myVM1.

  11. Selecione Rede em Configurações.

  12. Na página Rede, selecione Anexar adaptador de rede.

    Captura de tela de anexar adaptador de rede do myVM1.

  13. Em Anexar adaptador de rede, selecione Criar e anexar adaptador de rede.

  14. Em Criar adaptador de rede, insira ou selecione as informações abaixo:

    Configuração Valor
    Detalhes do projeto
    Grupo de recursos Escolha load-balancer-rg.
    Interface de rede
    Name Insira myVM1NIC2
    Sub-rede Selecione backend-subnet (10.1.0.0/24).
    Grupo de segurança de rede da NIC Selecione Avançado.
    Configurar um grupo de segurança de rede Escolha myNSG.
    Atribuição de endereço IP privado Selecione Estático.
    Endereço IP privado Insira 10.1.0.6.
  15. Selecione Criar.

  16. Iniciar a máquina virtual.

  17. Repita as etapas 1 a 16 para myVM2, substituindo as seguintes informações:

    Configuração myVM2
    Name myVM2NIC2
    Endereço IP privado 10.1.0.7

Configurar máquinas virtuais

Nesta seção, você vai se conectar à myVM1 e à myVM2 com o Azure Bastion e definir a configuração da rede secundária. Você vai adicionar uma rota ao gateway para a configuração da rede secundária. Em seguida, você vai instalar o IIS em cada máquina virtual e personalizar os sites para que mostrem o nome do host da máquina virtual.

  1. Na caixa de pesquisa na parte superior do portal insira Máquina virtual. Selecione Máquinas virtuais nos resultados da pesquisa.

  2. Selecione myVM1.

  3. Inicie o myVM1.

  4. Em Visão Geral, selecione Conectar e Bastion.

  5. Insira o nome de usuário e a senha que você inseriu quando criou a máquina virtual.

  6. Selecione Permitir para que o Bastion use a área de transferência.

  7. Na área de trabalho do servidor, navegue até Iniciar > Ferramentas Administrativas do Windows > Windows PowerShell Windows > PowerShell.

  8. Na janela do PowerShell, execute o comando route print, que retorna uma saída semelhante à seguinte saída para uma máquina virtual com dois adaptadores de rede anexados:

    ===========================================================================
    Interface List
      4...60 45 bd 9c c7 00 ......Microsoft Hyper-V Network Adapter
     11...60 45 bd 8d 44 fa ......Microsoft Hyper-V Network Adapter #3
      1...........................Software Loopback Interface 1
    ===========================================================================

    IPv4 Route Table
    ===========================================================================
    Active Routes:
    Network Destination        Netmask          Gateway       Interface  Metric
              0.0.0.0          0.0.0.0         10.1.0.1         10.1.0.4     10
             10.1.0.0    255.255.255.0         On-link          10.1.0.4    266
             10.1.0.0    255.255.255.0         On-link          10.1.0.6    266
             10.1.0.4  255.255.255.255         On-link          10.1.0.4    266
             10.1.0.6  255.255.255.255         On-link          10.1.0.6    266
           10.1.0.255  255.255.255.255         On-link          10.1.0.4    266
           10.1.0.255  255.255.255.255         On-link          10.1.0.6    266
            127.0.0.0        255.0.0.0         On-link         127.0.0.1    331
            127.0.0.1  255.255.255.255         On-link         127.0.0.1    331
      127.255.255.255  255.255.255.255         On-link         127.0.0.1    331
        168.63.129.16  255.255.255.255         10.1.0.1         10.1.0.4     11
      169.254.169.254  255.255.255.255         10.1.0.1         10.1.0.4     11
            224.0.0.0        240.0.0.0         On-link         127.0.0.1    331
            224.0.0.0        240.0.0.0         On-link          10.1.0.4    266
            224.0.0.0        240.0.0.0         On-link          10.1.0.6    266
      255.255.255.255  255.255.255.255         On-link         127.0.0.1    331
      255.255.255.255  255.255.255.255         On-link          10.1.0.4    266
      255.255.255.255  255.255.255.255         On-link          10.1.0.6    266
    ===========================================================================
    Persistent Routes:
      None

    IPv6 Route Table
    ===========================================================================
    Active Routes:
     If Metric Network Destination      Gateway
      1    331 ::1/128                  On-link
      4    266 fe80::/64                On-link
     11    266 fe80::/64                On-link
     11    266 fe80::382:8783:5d2:f71e/128
                                        On-link
      4    266 fe80::1575:ced8:3e94:f23a/128
                                        On-link
      1    331 ff00::/8                 On-link
      4    266 ff00::/8                 On-link
     11    266 ff00::/8                 On-link
    ===========================================================================
    Persistent Routes:
      None


    Neste exemplo, o Adaptador de Rede nº 3 do Microsoft Hyper-V (interface 13) é o adaptador de rede secundário que não tem um gateway padrão atribuído a ele.

  9. Na janela do PowerShell, execute o comando ipconfig /all para ver qual endereço IP é atribuído ao adaptador de rede secundário. Neste exemplo, 10.1.0.6 está atribuído à interface 13. Nenhum endereço de gateway padrão é retornado para o adaptador de rede secundário.


       Connection-specific DNS Suffix  . : pbu0t5vjr3sevaritkncspakhd.ax.internal.cloudapp.net
       Description . . . . . . . . . . . : Microsoft Hyper-V Network Adapter #3
       Physical Address. . . . . . . . . : 60-45-BD-A1-75-FB
       DHCP Enabled. . . . . . . . . . . : Yes
       Autoconfiguration Enabled . . . . : Yes
       Link-local IPv6 Address . . . . . : fe80::dfb3:b93e:3516:c5b6%12(Preferred)
       IPv4 Address. . . . . . . . . . . : 10.1.0.6(Preferred)
       Subnet Mask . . . . . . . . . . . : 255.255.255.0
       Lease Obtained. . . . . . . . . . : Monday, December 12, 2022 7:42:31 PM
       Lease Expires . . . . . . . . . . : Friday, January 19, 2159 2:17:19 AM
       Default Gateway . . . . . . . . . :
       DHCP Server . . . . . . . . . . . : 168.63.129.16
       DHCPv6 IAID . . . . . . . . . . . : 207635901
       DHCPv6 Client DUID. . . . . . . . : 00-01-00-01-2B-28-C9-C0-60-45-BD-9B-ED-AE
       DNS Servers . . . . . . . . . . . : 168.63.129.16
       NetBIOS over Tcpip. . . . . . . . : Enabled

  10. Para rotear todo o tráfego para endereços fora da sub-rede para o gateway, execute o seguinte comando:

    route -p add 0.0.0.0 MASK 0.0.0.0 10.1.0.1 METRIC 5015 IF 13


    Neste exemplo, 10.1.0.1 é o gateway padrão para a rede virtual que você criou anteriormente.

  11. Execute os seguintes comandos ou copie e cole o código na janela do PowerShell para instalar e configurar o IIS e os sites de teste:

    ## Install IIS and the management tools. ##
    Install-WindowsFeature -Name Web-Server -IncludeManagementTools

    ## Set the binding for the Default website to 10.1.0.4:80. ##
    $para1 = @{
        Name = 'Default Web Site'
        BindingInformation = '10.1.0.4:80:'
        Protocol = 'http'
    }
    New-IISSiteBinding @para1

    ## Remove the default site binding. ##
    $para2 = @{
        Name = 'Default Web Site'
        BindingInformation = '*:80:'
    }
    Remove-IISSiteBinding @para2

    ## Remove the default htm file. ##
    Remove-Item c:\inetpub\wwwroot\iisstart.htm

    ## Add a new htm file that displays the Contoso website. ##
    $para3 = @{
        Path = 'c:\inetpub\wwwroot\iisstart.htm'
        Value = $("Hello World from www.contoso.com" + "-" + $env:computername)
    }
    Add-Content @para3

    ## Create folder to host website. ##
    $para4 = @{
        Path = 'c:\inetpub\'
        Name = 'fabrikam'
        Type = 'directory'
    }
    New-Item @para4

     ## Create a new website and site binding for the second IP address 10.1.0.6. ##
    $para5 = @{
        Name = 'Fabrikam'
        PhysicalPath = 'c:\inetpub\fabrikam'
        BindingInformation = '10.1.0.6:80:'
    }
    New-IISSite @para5

    ## Add a new htm file that displays the Fabrikam website. ##
    $para6 = @{
        Path = 'C:\inetpub\fabrikam\iisstart.htm'
        Value = $("Hello World from www.fabrikam.com" + "-" + $env:computername)

    }
    Add-Content @para6

  12. Feche a conexão do Bastion com a myVM1.

  13. Repita as etapas de 1 a 12 para a myVM2. Use o código do PowerShell a seguir na myVM2 para a instalação do IIS.

    ## Install IIS and the management tools. ##
    Install-WindowsFeature -Name Web-Server -IncludeManagementTools

    ## Set the binding for the Default website to 10.1.0.5:80. ##
    $para1 = @{
        Name = 'Default Web Site'
        BindingInformation = '10.1.0.5:80:'
        Protocol = 'http'
    }
    New-IISSiteBinding @para1

    ## Remove the default site binding. ##
    $para2 = @{
        Name = 'Default Web Site'
        BindingInformation = '*:80:'
    }
    Remove-IISSiteBinding @para2

    ## Remove the default htm file. ##
    Remove-Item C:\inetpub\wwwroot\iisstart.htm

    ## Add a new htm file that displays the Contoso website. ##
    $para3 = @{
        Path = 'c:\inetpub\wwwroot\iisstart.htm'
        Value = $("Hello World from www.contoso.com" + "-" + $env:computername)
    }
    Add-Content @para3

    ## Create folder to host website. ##
    $para4 = @{
        Path = 'c:\inetpub\'
        Name = 'fabrikam'
        Type = 'directory'
    }
    New-Item @para4

    ## Create a new website and site binding for the second IP address 10.1.0.7. ##
    $para5 = @{
        Name = 'Fabrikam'
        PhysicalPath = 'c:\inetpub\fabrikam'
        BindingInformation = '10.1.0.7:80:'
    }
    New-IISSite @para5

    ## Add a new htm file that displays the Fabrikam website. ##
    $para6 = @{
        Path = 'C:\inetpub\fabrikam\iisstart.htm'
        Value = $("Hello World from www.fabrikam.com" + "-" + $env:computername)
    }
    Add-Content @para6


Criar um balanceador de carga

Nesta seção, você vai criar um balanceador de carga com redundância de zona para balancear a carga das máquinas virtuais.

Com redundância de zona, uma ou mais zonas de disponibilidade podem falhar e o caminho de dados sobrevive, desde que uma zona da região permaneça íntegra.

Durante a criação do balanceador de carga, você configurará:

  • Dois endereços IP de front-end, um para cada site.
  • Pools de back-end
  • Regras do balanceamento de carga de entrada
  1. Na caixa de pesquisa na parte superior do portal, insira Balanceador de carga. Selecione Balanceadores de carga nos resultados da pesquisa.

  2. Na página Balanceador de carga, clique em Criar.

  3. Na guia Informações Básicas da página Criar balanceador de carga, insira ou selecione as seguintes informações:

    Configuração Valor
    Detalhes do projeto
    Subscription Selecione sua assinatura.
    Resource group Escolha load-balancer-rg.
    Detalhes da instância
    Nome Insira myLoadBalancer
    Região Selecione Leste dos EUA.
    SKU Deixe o padrão Standard.
    Type Selecione Público.
    Camada Deixe o padrão Regional.
  4. Selecione Próximo: Configuração do IP de front-end.

  5. Em Configuração de IP de front-end, selecione + Adicionar uma configuração de IP de front-end.

  6. Insira ou selecione as seguintes informações em Adicionar configuração de IP de front-end:

    Configuração Valor
    Nome Insira Frontend-contoso.
    Versão IP Selecione IPv4.
    Tipo de IP Selecione Endereço IP.
    Endereço IP público Selecione Criar novo.
    Insira myPublicIP-contoso em Nome
    Selecione Com redundância de zona em Zona de disponibilidade.
    Mantenha o valor padrão de Rede da Microsoft em Preferência de roteamento.
    Selecione
    .

    Observação

    Atualmente, não há suporte para IPv6 com Preferência de Roteamento ou Balanceamento de carga entre regiões (Camada Global).

    Para obter mais informações sobre prefixos de IP, confira Prefixo de endereço IP público do Azure.

    Em regiões com Zonas de Disponibilidade, você tem a opção de selecionar sem zona (opção padrão), uma zona específica ou com redundância de zona. A escolha dependerá de seus requisitos específicos de falha de domínio. Em regiões sem Zonas de Disponibilidade, esse campo não será exibido.
    Para obter informações sobre zonas de disponibilidade, consulte
    .

  7. Selecione Adicionar.

  8. Selecione + Adicionar uma configuração de IP de front-end.

  9. Insira ou selecione as seguintes informações em Adicionar configuração de IP de front-end:

    Configuração Valor
    Nome Insira Frontend-fabrikam.
    Versão IP Selecione IPv4.
    Tipo de IP Selecione Endereço IP.
    Endereço IP público Selecione Criar novo.
    Insira myPublicIP-fabrikam em Nome
    Selecione Com redundância de zona em zona de disponibilidade.
    Mantenha o valor padrão de Rede da Microsoft em Preferência de roteamento.
    Selecione
    .
  10. Selecione Adicionar.

  11. Selecione Avançar: pools de back-end.

  12. Na guia Pools de back-end, selecione +Adicionar um pool de back-end.

  13. Insira ou selecione as seguintes informações em Adicionar um pool de back-end:

    Configuração Valor
    Nome Insira myBackendPool-contoso.
    Rede virtual Selecione myVNet.
    Configuração do pool de back-end Selecione NIC.
  14. Em Configurações de IP, selecione + Adicionar.

  15. Selecione myVM1 e myVM2 que correspondem a ipconfig1 (10.1.0.4) e ipconfig1 (10.1.0.5) .

  16. Selecione Adicionar.

  17. Clique em Salvar.

  18. Selecione + Adicionar um pool de back-ends.

  19. Insira ou selecione as seguintes informações em Adicionar um pool de back-end:

    Configuração Valor
    Nome Insira myBackendPool-fabrikam.
    Rede virtual Selecione myVNet.
    Configuração do pool de back-end Selecione NIC.
  20. Em Configurações de IP, selecione + Adicionar.

  21. Selecione myVM1 e myVM2 que correspondem a ipconfig1 (10.1.0.6) e ipconfig1 (10.1.0.7) .

  22. Selecione Adicionar.

  23. Selecione Salvar.

  24. Selecione Avançar: regras de entrada.

  25. Em Regra de balanceamento de carga, na guia Regras de entrada, selecione + Adicionar regra de balanceamento de carga.

  26. Em Adicionar regra de balanceamento de carga, insira ou selecione as seguintes informações:

    Configuração Valor
    Nome Insira myHTTPRule-contoso
    Versão IP Selecione IPv4.
    Endereço IP de front-end Selecione Frontend-contoso.
    Pool de back-end Selecione myBackendPool-contoso.
    Protocolo selecione TCP.
    Porta Insira 80.
    Porta de back-end Insira 80.
    Investigação de integridade Selecione Criar novo.
    Em Nome, insira myHealthProbe-contoso.
    Selecione TCP em Protocolo.
    Mantenha o restante dos valores padrão e selecione
    .
    Persistência de sessão Selecione Nenhum.
    Tempo limite de ociosidade (minutos) Insira ou selecione 15.
    Redefinição de TCP Selecione Habilitado.
    IP flutuante Selecione Desabilitado.
    SNAT (conversão de endereços de rede de origem) de saída Mantenha o padrão de (Recomendado) Usar regras de saída para fornecer acesso à Internet aos membros do pool de back-end.
  27. Selecione Adicionar.

  28. Selecione Adicionar uma regra de balanceamento de carga.

  29. Em Adicionar regra de balanceamento de carga, insira ou selecione as seguintes informações:

    Configuração Valor
    Nome Insira myHTTPRule-fabrikam
    Versão IP Selecione IPv4.
    Endereço IP de front-end Selecione Frontend-fabrikam.
    Pool de back-end Selecione myBackendPool-fabrikam.
    Protocolo selecione TCP.
    Porta Insira 80.
    Porta de back-end Insira 80.
    Investigação de integridade Selecione Criar novo.
    Em Nome, insira myHealthProbe-fabrikam.
    Selecione TCP em Protocolo.
    Mantenha o restante dos valores padrão e selecione
    .
    Persistência de sessão Selecione Nenhum.
    Tempo limite de ociosidade (minutos) Insira ou selecione 15.
    Redefinição de TCP Selecione Habilitado.
    IP flutuante Selecione Desabilitado.
    SNAT (conversão de endereços de rede de origem) de saída Mantenha o padrão de (Recomendado) Usar regras de saída para fornecer acesso à Internet aos membros do pool de back-end.
  30. Selecione Adicionar.

  31. Selecione o botão azul Examinar + criar na parte inferior da página.

  32. Selecione Criar.

    Observação

    Neste exemplo, criamos um gateway da NAT para fornecer acesso de saída à Internet. A guia de regras de saída na configuração é ignorada, pois como é opcional, não é necessária com o gateway da NAT. Para obter mais informações sobre o gateway NAT do Azure, consulte O que é NAT da Rede Virtual do Azure?Para obter mais informações sobre conexões de saída no Azure, consulte SNAT (Conversão de Endereços de Rede de Origem) para conexões de saída

Testar o balanceador de carga

Nesta seção, você vai descobrir o endereço IP público para cada site. Você vai inserir o IP em um navegador para testar os sites que criou anteriormente.

  1. Na caixa de pesquisa na parte superior do portal, insira IP público. Selecione Endereços IP públicos nos resultados da pesquisa.

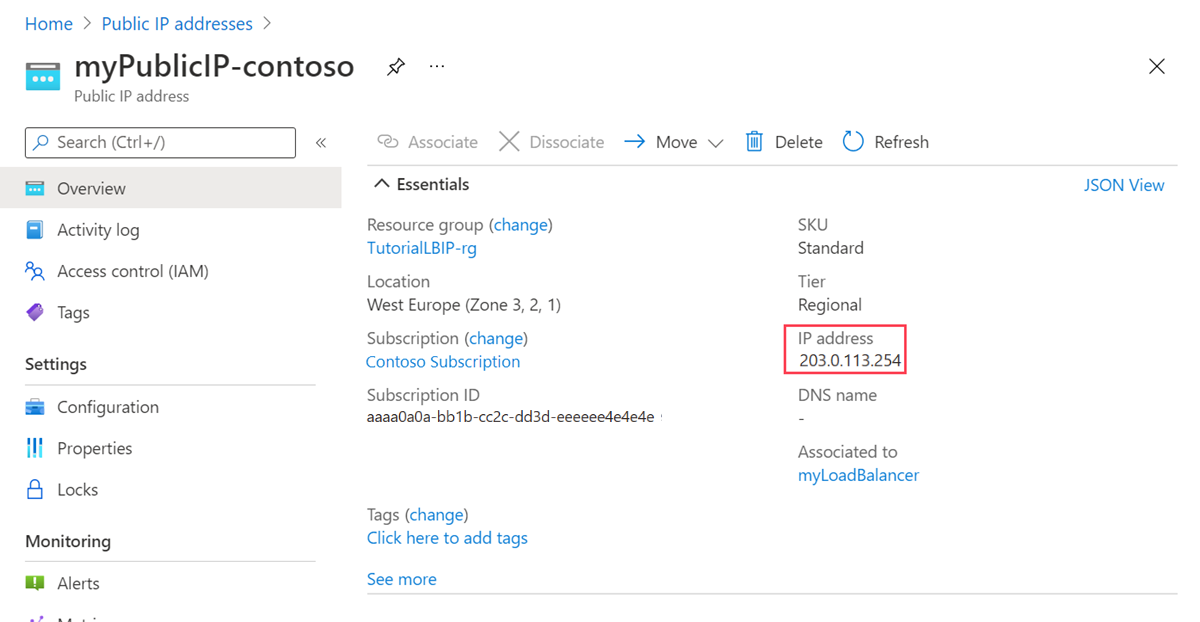

  2. Selecione myPublicIP-contoso.

  3. Copie o endereço IP na página de visão geral de myPublicIP-contoso.

    Captura de tela do endereço IP público myPublicIP-fabrikam.

  4. Abra um navegador da Web e cole o endereço IP público na barra de endereços.

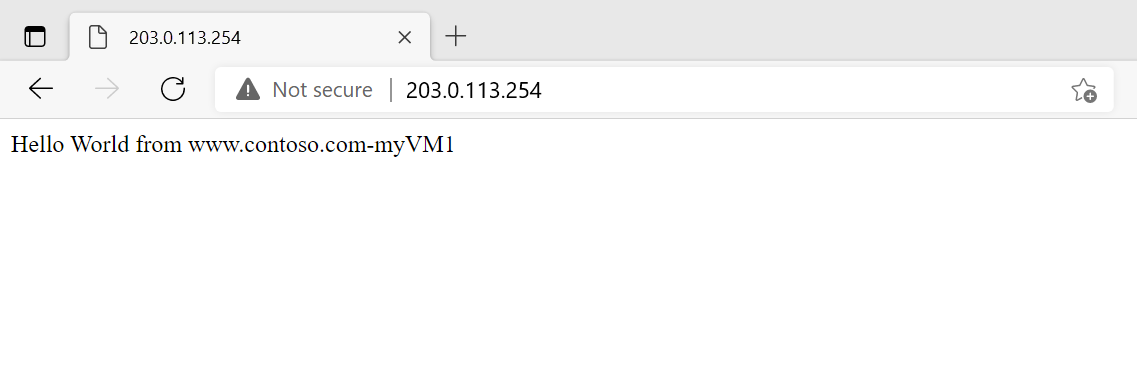

    Captura de tela do site da Contoso no navegador da Web.

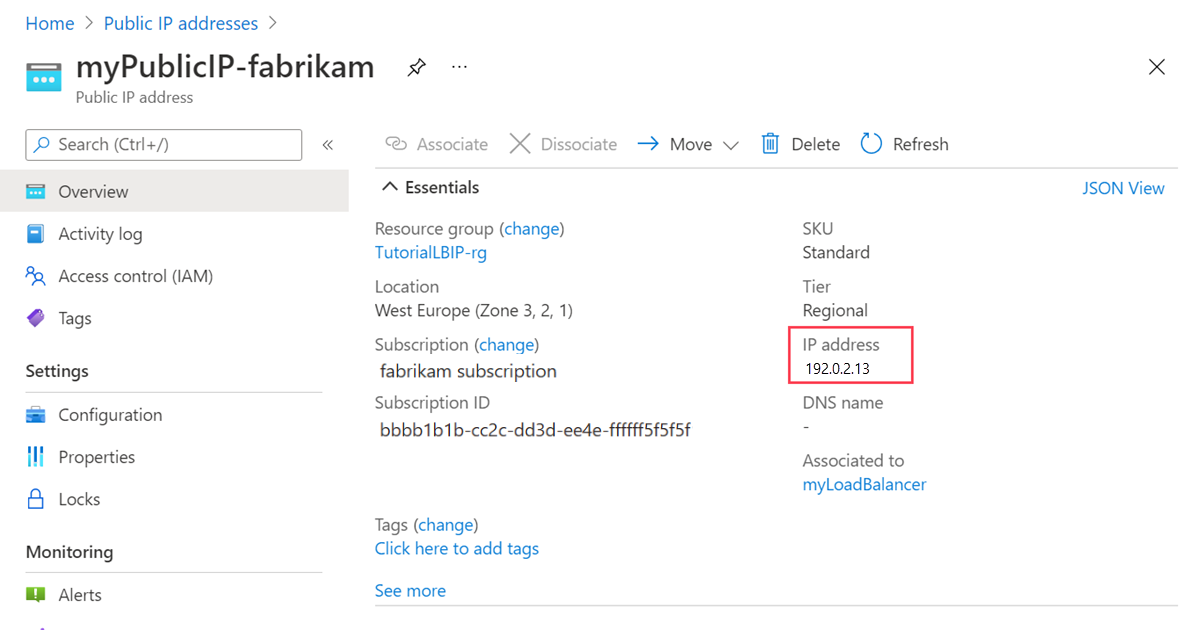

  5. Retorne para Endereços IP públicos. Selecione myPublicIP-fabrikam.

  6. Copie o endereço IP na página de visão geral de myPublicIP-fabrikam.

    Captura de tela do endereço IP público myPublicIP-contoso.

  7. Abra um navegador da Web e cole o endereço IP público na barra de endereços.

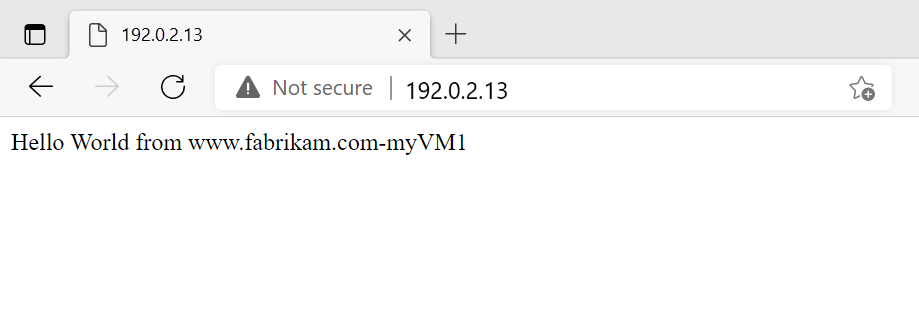

    Captura de tela do site da Fabrikam no navegador da Web.

  8. Para testar o balanceador de carga, atualize o navegador ou desligue uma das máquinas virtuais.

Limpar recursos

Se você não pretende continuar usando esse aplicativo, exclua as máquinas virtuais e o balanceador de carga com as seguintes etapas:

  1. Na caixa de pesquisa na parte superior do portal, insira Grupo de recursos. Selecione Grupos de recursos nos resultados da pesquisa.

  2. Selecione load-balancer-rg em Grupos de recursos.

  3. Selecione Excluir grupo de recursos.

  4. Insira load-balancer-rg em DIGITE O NOME DO GRUPO DE RECURSOS:. Selecione Excluir.

Próximas etapas

Passe para o próximo artigo para saber como criar um balanceador de carga entre regiões:
