Instruções passo a passo: removendo trabalho de um thread de interface de usuário

Artigo
06/16/2023

Este documento demonstra como usar o Runtime de Simultaneidade para mover o trabalho executado pelo thread de interface do usuário em um aplicativo da MFC para um thread de trabalho. Este documento também demonstra como aprimorar o desempenho de uma longa operação de desenho.

Remover o trabalho do thread da IU ao descarregar operações de bloqueio (por exemplo, desenho) para threads de trabalho pode aprimorar a capacidade de resposta do aplicativo. Este passo a passo usa uma rotina de desenho que gera o fractal Mandelbrot para demonstrar uma longa operação de bloqueio. A geração do fractal Mandelbrot também é uma boa candidata para paralelização porque a computação de cada pixel é independente de todas as outras computações.

Pré-requisitos

Leia os seguintes tópicos antes de iniciar este passo a passo:

Também recomendamos que você entenda as noções básicas do desenvolvimento de aplicativos da MFD e do GDI+ antes de iniciar este passo a passo. Para obter mais informações, confira Aplicativos de área de trabalho da MFC. Para obter mais informações sobre GDI+, confira GDI+.

Seções

Este passo a passo contém as seguintes seções:

Criar um aplicativo da MFC
Implementar a versão serial do aplicativo Mandelbrot
Remover trabalho de um thread da interface de usuário
Aprimorar o desempenho do desenho
Adicionar suporte ao cancelamento

Criar um aplicativo da MFC

Esta seção descreve como criar o aplicativo básico da MFC.

Criar um aplicativo da MFC no Visual C++

Use o Assistente para Aplicativo do MFC para criar um aplicativo MFC com todas as configurações padrão. Confira Guia passo a passo: usar os novos controles de shell do MFC para instruções sobre como abrir o assistente em sua versão do Visual Studio.
Digite um nome para o projeto, por exemplo, Mandelbrot, e clique em OK para exibir o Assistente de Aplicativo da MFC.
No painel Tipo de Aplicativo, selecione Documento único. Verifique se a caixa de seleção Suporte à arquitetura de documento/exibição está desmarcada.
Clique em Concluir para criar o projeto e fechar o Assistente de Aplicativo da MFC.

Verifique se o aplicativo foi criado com êxito compilando e executando-o. Para compilar o aplicativo, no menu Compilar, clique em Compilar Solução. Se o aplicativo for compilado com êxito, execute-o clicando em Iniciar Depuração no menu Depurar.

Implementar a versão serial do aplicativo Mandelbrot

Esta seção descreve como desenhar o fractal Mandelbrot. Esta versão desenha o fractal Mandelbrot para um objeto Bitmap GDI+ e copia o conteúdo desse bitmap na janela do cliente.

Implementar a versão serial do aplicativo Mandelbrot

Em pch.h (stdafx.h no Visual Studio 2017 e anteriores), adicione a seguinte diretiva #include:
```
#include <memory>
```
Em ChildView.h, após a diretiva pragma, defina o tipo BitmapPtr. O tipo BitmapPtr permite que um ponteiro para um objeto Bitmap seja compartilhado por vários componentes. O objeto Bitmap é excluído quando não é mais referenciado por nenhum componente.
```
typedef std::shared_ptr<Gdiplus::Bitmap> BitmapPtr;
```

Em ChildView.h, adicione o seguinte código à seção protected da classe CChildView:

protected:
   // Draws the Mandelbrot fractal to the specified Bitmap object.
   void DrawMandelbrot(BitmapPtr);

protected:
   ULONG_PTR m_gdiplusToken;

Em ChildView.cpp, comente ou remova as linhas a seguir.
```
//#ifdef _DEBUG
//#define new DEBUG_NEW
//#endif
```
Em builds de depuração, essa etapa impede que o aplicativo use o alocador DEBUG_NEW, que é incompatível com GDI+.
Em ChildView.cpp, adicione uma diretiva using ao namespace Gdiplus.
```
using namespace Gdiplus;
```

Adicione o código a seguir ao construtor e ao destruidor da classe CChildView para inicializar e desligar o GDI+.

CChildView::CChildView()
{
   // Initialize GDI+.
   GdiplusStartupInput gdiplusStartupInput;
   GdiplusStartup(&m_gdiplusToken, &gdiplusStartupInput, NULL);
}

CChildView::~CChildView()
{
   // Shutdown GDI+.
   GdiplusShutdown(m_gdiplusToken);
}

Implementar o método de CChildView::DrawMandelbrot . Esse método desenha o fractal Mandelbrot para o objeto Bitmap especificado.

// Draws the Mandelbrot fractal to the specified Bitmap object.
void CChildView::DrawMandelbrot(BitmapPtr pBitmap)
{
   if (pBitmap == NULL)
      return;

   // Get the size of the bitmap.
   const UINT width = pBitmap->GetWidth();
   const UINT height = pBitmap->GetHeight();

   // Return if either width or height is zero.
   if (width == 0 || height == 0)
      return;

   // Lock the bitmap into system memory.
   BitmapData bitmapData;
   Rect rectBmp(0, 0, width, height);
   pBitmap->LockBits(&rectBmp, ImageLockModeWrite, PixelFormat32bppRGB,
      &bitmapData);

   // Obtain a pointer to the bitmap bits.
   int* bits = reinterpret_cast<int*>(bitmapData.Scan0);

   // Real and imaginary bounds of the complex plane.
   double re_min = -2.1;
   double re_max = 1.0;
   double im_min = -1.3;
   double im_max = 1.3;

   // Factors for mapping from image coordinates to coordinates on the complex plane.
   double re_factor = (re_max - re_min) / (width - 1);
   double im_factor = (im_max - im_min) / (height - 1);

   // The maximum number of iterations to perform on each point.
   const UINT max_iterations = 1000;

   // Compute whether each point lies in the Mandelbrot set.
   for (UINT row = 0u; row < height; ++row)
   {
      // Obtain a pointer to the bitmap bits for the current row.
      int *destPixel = bits + (row * width);

      // Convert from image coordinate to coordinate on the complex plane.
      double y0 = im_max - (row * im_factor);

      for (UINT col = 0u; col < width; ++col)
      {
         // Convert from image coordinate to coordinate on the complex plane.
         double x0 = re_min + col * re_factor;

         double x = x0;
         double y = y0;

         UINT iter = 0;
         double x_sq, y_sq;
         while (iter < max_iterations && ((x_sq = x*x) + (y_sq = y*y) < 4))
         {
            double temp = x_sq - y_sq + x0;
            y = 2 * x * y + y0;
            x = temp;
            ++iter;
         }

         // If the point is in the set (or approximately close to it), color
         // the pixel black.
         if(iter == max_iterations)
         {
            *destPixel = 0;
         }
         // Otherwise, select a color that is based on the current iteration.
         else
         {
            BYTE red = static_cast<BYTE>((iter % 64) * 4);
            *destPixel = red<<16;
         }

         // Move to the next point.
         ++destPixel;
      }
   }

   // Unlock the bitmap from system memory.
   pBitmap->UnlockBits(&bitmapData);
}

Implementar o método de CChildView::OnPaint . Esse método chama CChildView::DrawMandelbrot e copia o conteúdo do objeto Bitmap na janela.

void CChildView::OnPaint()
{
   CPaintDC dc(this); // device context for painting

   // Get the size of the client area of the window.
   RECT rc;
   GetClientRect(&rc);

   // Create a Bitmap object that has the width and height of
   // the client area.
   BitmapPtr pBitmap(new Bitmap(rc.right, rc.bottom));

   if (pBitmap != NULL)
   {
      // Draw the Mandelbrot fractal to the bitmap.
      DrawMandelbrot(pBitmap);

      // Draw the bitmap to the client area.
      Graphics g(dc);
      g.DrawImage(pBitmap.get(), 0, 0);
   }
}

Verifique se o aplicativo foi atualizado com êxito compilando e executando-o.

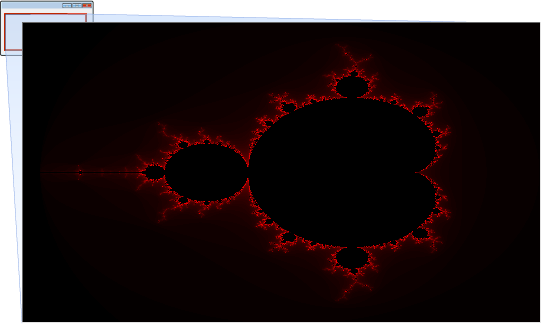

A ilustração a seguir mostra os resultados do aplicativo Mandelbrot.

The Mandelbrot Application.

Como a computação para cada pixel é computacionalmente cara, o thread da IU não pode processar mensagens adicionais até que a computação geral seja concluída. Isso pode diminuir a capacidade de resposta no aplicativo. No entanto, você pode aliviar esse problema removendo o trabalho do thread da IU.

[Parte superior]

Remover o trabalho do thread da IU

Esta seção mostra como remover o trabalho de desenho do thread da IU no aplicativo Mandelbrot. Ao mover o trabalho de desenho do thread da IU para um thread de trabalho, o thread da IU poderá processar mensagens à medida que o thread de trabalho gera a imagem em segundo plano.

O Runtime de Simultaneidade fornece três maneiras de executar tarefas: grupos de tarefas, agentes assíncronos e tarefas leves. Embora você possa usar qualquer um desses mecanismos para remover o trabalho do thread da IU, este exemplo usa um objeto concurrency::task_group porque os grupos de tarefas dão suporte ao cancelamento. Este passo a passo usa o cancelamento posteriormente para reduzir a quantidade de trabalho que é executada quando a janela do cliente é redimensionada e para executar a limpeza quando a janela é destruída.

Este exemplo também usa um objeto concurrency::unbounded_buffer para habilitar o thread da IU e o thread de trabalho a se comunicarem. Depois que o thread de trabalho produz a imagem, ele envia um ponteiro para o objeto Bitmap e para o objeto unbounded_buffer e, em seguida, posta uma mensagem de pintura no thread da IU. O thread da IU recebe do objeto unbounded_buffer o objeto Bitmap e o desenha para a janela do cliente.

Remover o trabalho de desenho do thread da IU

Em pch.h (stdafx.h no Visual Studio 2017 e anteriores), adicione as seguintes diretivas #include:
```
#include <agents.h>
#include <ppl.h>
```
Em ChildView.h, adicione as variáveis de membro task_group e unbounded_buffer à seção protected da classe CChildView. O objeto task_group contém as tarefas que executam o desenho. O objeto unbounded_buffer contém a imagem Mandelbrot concluída.
```
concurrency::task_group m_DrawingTasks;
concurrency::unbounded_buffer<BitmapPtr> m_MandelbrotImages;
```
Em ChildView.cpp, adicione uma diretiva using ao namespace concurrency.
```
using namespace concurrency;
```

No método CChildView::DrawMandelbrot, após a chamada a Bitmap::UnlockBits, chame a função concurrency::send para passar o objeto Bitmap para o thread da IU. Em seguida, poste uma mensagem de pintura no thread da IU e invalide a área de cliente.

// Unlock the bitmap from system memory.
pBitmap->UnlockBits(&bitmapData);

// Add the Bitmap object to image queue.
send(m_MandelbrotImages, pBitmap);

// Post a paint message to the UI thread.
PostMessage(WM_PAINT);
// Invalidate the client area.
InvalidateRect(NULL, FALSE);

Atualize o método CChildView::OnPaint para receber o objeto Bitmap atualizado e desenhe a imagem na janela do cliente.

void CChildView::OnPaint()
{
   CPaintDC dc(this); // device context for painting

   // If the unbounded_buffer object contains a Bitmap object,
   // draw the image to the client area.
   BitmapPtr pBitmap;
   if (try_receive(m_MandelbrotImages, pBitmap))
   {
      if (pBitmap != NULL)
      {
         // Draw the bitmap to the client area.
         Graphics g(dc);
         g.DrawImage(pBitmap.get(), 0, 0);
      }
   }
   // Draw the image on a worker thread if the image is not available.
   else
   {
      RECT rc;
      GetClientRect(&rc);
      m_DrawingTasks.run([rc,this]() {
         DrawMandelbrot(BitmapPtr(new Bitmap(rc.right, rc.bottom)));
      });
   }
}

O método CChildView::OnPaint cria uma tarefa para gerar a imagem Mandelbrot se não existir uma no buffer de mensagens. O buffer de mensagem não conterá um objeto Bitmap em casos como a mensagem de pintura inicial e quando outra janela for movida na frente da janela do cliente.

Verifique se o aplicativo foi atualizado com êxito compilando e executando-o.

A interface do usuário agora é mais responsiva porque o trabalho de desenho é executado em segundo plano.

[Parte superior]

Aprimorar o desempenho do desenho

A geração do fractal Mandelbrot é uma boa candidata para paralelização porque a computação de cada pixel é independente de todas as outras computações. Para paralelizar o procedimento de desenho, converta o loop externo for no método CChildView::DrawMandelbrot em uma chamada para o algoritmo concurrency::parallel_for da seguinte maneira.

// Compute whether each point lies in the Mandelbrot set.
parallel_for (0u, height, [&](UINT row)
{
   // Loop body omitted for brevity.
});

Como a computação de cada elemento bitmap é independente, você não precisa sincronizar as operações de desenho que acessam a memória do bitmap. Isso permite que o desempenho seja dimensionado à medida que o número de processadores disponíveis aumenta.

[Parte superior]

Adicionar suporte ao cancelamento

Esta seção descreve como lidar com o redimensionamento de janelas e como cancelar as tarefas de desenho ativas quando a janela é destruída.

O documento Cancelamento no PPL explica como o cancelamento funciona no runtime. O cancelamento é cooperativo, portanto, isso não ocorre imediatamente. Para interromper uma tarefa cancelada, o runtime gera uma exceção interna durante uma chamada subsequente da tarefa no runtime. A seção anterior mostra como usar o algoritmo parallel_for para aprimorar o desempenho da tarefa de desenho. A chamada para parallel_for permite que o runtime interrompa a tarefa e, portanto, permite que o cancelamento funcione.

Cancelar tarefas ativas

O aplicativo Mandelbrot cria objetos Bitmap cujas dimensões correspondem ao tamanho da janela do cliente. Sempre que a janela do cliente é redimensionada, o aplicativo cria uma tarefa em segundo plano adicional para gerar uma imagem para o novo tamanho da janela. O aplicativo não requer essas imagens intermediárias. Ele requer apenas a imagem para o tamanho final da janela. Para impedir que o aplicativo execute esse trabalho adicional, você pode cancelar todas as tarefas de desenho ativas nos manipuladores de mensagens para as mensagens WM_SIZE e WM_SIZING e, em seguida, reagendar o trabalho de desenho depois que a janela for redimensionada.

Para cancelar tarefas de desenho ativas quando a janela é redimensionada, o aplicativo chama o método concurrency::task_group::cancel nos manipuladores para as mensagens WM_SIZING e WM_SIZE. O manipulador da mensagem WM_SIZE também chama o método concurrency::task_group::wait para aguardar a conclusão de todas as tarefas ativas e, em seguida, reagenda a tarefa de desenho para o tamanho da janela atualizada.

Quando a janela do cliente é destruída, é uma boa prática cancelar todas as tarefas de desenho ativas. Cancelar tarefas de desenho ativas garante que os threads de trabalho não postem mensagens no thread da IU depois que a janela do cliente é destruída. O aplicativo cancela todas as tarefas de desenho ativas no manipulador para a mensagem WM_DESTROY.

Responder ao cancelamento

O método CChildView::DrawMandelbrot, que executa a tarefa de desenho, deve responder ao cancelamento. Como o runtime usa tratamento de exceção para cancelar tarefas, o método CChildView::DrawMandelbrot deve usar um mecanismo de segurança de exceção para garantir que todos os recursos sejam limpos corretamente. Este exemplo usa o padrão RAII (Resource Acquisition Is Initialization) para garantir que os bits de bitmap sejam desbloqueados quando a tarefa é cancelada.

Adicionar suporte para cancelamento no aplicativo Mandelbrot

Em ChildView.h, na seção protected da classe CChildView, adicione declarações para as funções de mapa de mensagens OnSize, OnSizing e OnDestroy.

afx_msg void OnPaint();
afx_msg void OnSize(UINT, int, int);
afx_msg void OnSizing(UINT, LPRECT);
afx_msg void OnDestroy();
DECLARE_MESSAGE_MAP()

Em ChildView.cpp, modifique o mapa de mensagens para conter manipuladores para as mensagens WM_SIZE, WM_SIZING e WM_DESTROY.

BEGIN_MESSAGE_MAP(CChildView, CWnd)
   ON_WM_PAINT()
   ON_WM_SIZE()
   ON_WM_SIZING()
   ON_WM_DESTROY()
END_MESSAGE_MAP()

Implementar o método de CChildView::OnSizing . Esse método cancela todas as tarefas de desenho existentes.

void CChildView::OnSizing(UINT nSide, LPRECT lpRect)
{
   // The window size is changing; cancel any existing drawing tasks.
   m_DrawingTasks.cancel();
}

Implementar o método de CChildView::OnSize . Esse método cancela todas as tarefas de desenho existentes e cria uma tarefa de desenho para o tamanho atualizado da janela do cliente.

void CChildView::OnSize(UINT nType, int cx, int cy)
{
   // The window size has changed; cancel any existing drawing tasks.
   m_DrawingTasks.cancel();
   // Wait for any existing tasks to finish.
   m_DrawingTasks.wait();

   // If the new size is non-zero, create a task to draw the Mandelbrot
   // image on a separate thread.
   if (cx != 0 && cy != 0)
   {
      m_DrawingTasks.run([cx,cy,this]() {
         DrawMandelbrot(BitmapPtr(new Bitmap(cx, cy)));
      });
   }
}

Implementar o método de CChildView::OnDestroy . Esse método cancela todas as tarefas de desenho existentes.

void CChildView::OnDestroy()
{
   // The window is being destroyed; cancel any existing drawing tasks.
   m_DrawingTasks.cancel();
   // Wait for any existing tasks to finish.
   m_DrawingTasks.wait();
}

Em ChildView.cpp, defina a classe scope_guard, que implementa o padrão RAII.

// Implements the Resource Acquisition Is Initialization (RAII) pattern
// by calling the specified function after leaving scope.
class scope_guard
{
public:
   explicit scope_guard(std::function<void()> f)
      : m_f(std::move(f)) { }

   // Dismisses the action.
   void dismiss() {
      m_f = nullptr;
   }

   ~scope_guard() {
      // Call the function.
      if (m_f) {
         try {
            m_f();
         }
         catch (...) {
            terminate();
         }
      }
   }

private:
   // The function to call when leaving scope.
   std::function<void()> m_f;

   // Hide copy constructor and assignment operator.
   scope_guard(const scope_guard&);
   scope_guard& operator=(const scope_guard&);
};

Adicione o seguinte código ao método CChildView::DrawMandelbrot após a chamada para Bitmap::LockBits:

// Create a scope_guard object that unlocks the bitmap bits when it
// leaves scope. This ensures that the bitmap is properly handled
// when the task is canceled.
scope_guard guard([&pBitmap, &bitmapData] {
   // Unlock the bitmap from system memory.
   pBitmap->UnlockBits(&bitmapData);
});

Esse código manipula o cancelamento criando um objeto scope_guard. Quando o objeto sai do escopo, ele desbloqueia os bits de bitmap.

Modifique o final do método CChildView::DrawMandelbrot para descartar o objeto scope_guard depois que os bits de bitmap forem desbloqueados, mas antes que qualquer mensagem seja enviada para o thread da IU. Isso garante que o thread da IU não seja atualizado antes que os bits de bitmap sejam desbloqueados.

// Unlock the bitmap from system memory.
pBitmap->UnlockBits(&bitmapData);

// Dismiss the scope guard because the bitmap has been
// properly unlocked.
guard.dismiss();

// Add the Bitmap object to image queue.
send(m_MandelbrotImages, pBitmap);

// Post a paint message to the UI thread.
PostMessage(WM_PAINT);
// Invalidate the client area.
InvalidateRect(NULL, FALSE);

Verifique se o aplicativo foi atualizado com êxito compilando e executando-o.

Quando você redimensiona a janela, o trabalho de desenho é executado somente para o tamanho final da janela. Todas as tarefas de desenho ativas também são canceladas quando a janela é destruída.

[Parte superior]

Confira também

Instruções passo a passo do runtime de simultaneidade
Paralelismo de tarefas
Blocos de mensagens assíncronos
Funções de transmissão de mensagem
Algoritmos paralelos
Cancelamento no PPL
Aplicativos da área de trabalho MFC

Compartilhar via

Instruções passo a passo: removendo trabalho de um thread de interface de usuário

Pré-requisitos

Seções

Criar um aplicativo da MFC

Criar um aplicativo da MFC no Visual C++

Implementar a versão serial do aplicativo Mandelbrot

Implementar a versão serial do aplicativo Mandelbrot

Remover o trabalho do thread da IU

Remover o trabalho de desenho do thread da IU

Aprimorar o desempenho do desenho

Adicionar suporte ao cancelamento

Cancelar tarefas ativas

Responder ao cancelamento

Adicionar suporte para cancelamento no aplicativo Mandelbrot

Confira também

Comentários

Recursos adicionais
