Testando o brilho e a cor do sistema

Este tópico fornece instruções sobre como testar a resposta de brilho do sistema usando a ferramenta MALT (Microsoft Ambient Light Tool).

Requisitos de teste

1. MALT totalmente montado. O guia "como" fornece instruções sobre como criar um MALT ou tornar um aparelho de teste malt existente compatível.

2. Dispositivo Windows equipado com um sensor de luz ambiente. O MALT (ou compatível) foi projetado para testar o brilho da tela. O sistema em teste (SUT) deve ter brilho ajustável. SensorExplorer pode ser usado para determinar sensores reconhecidos pelo Windows.

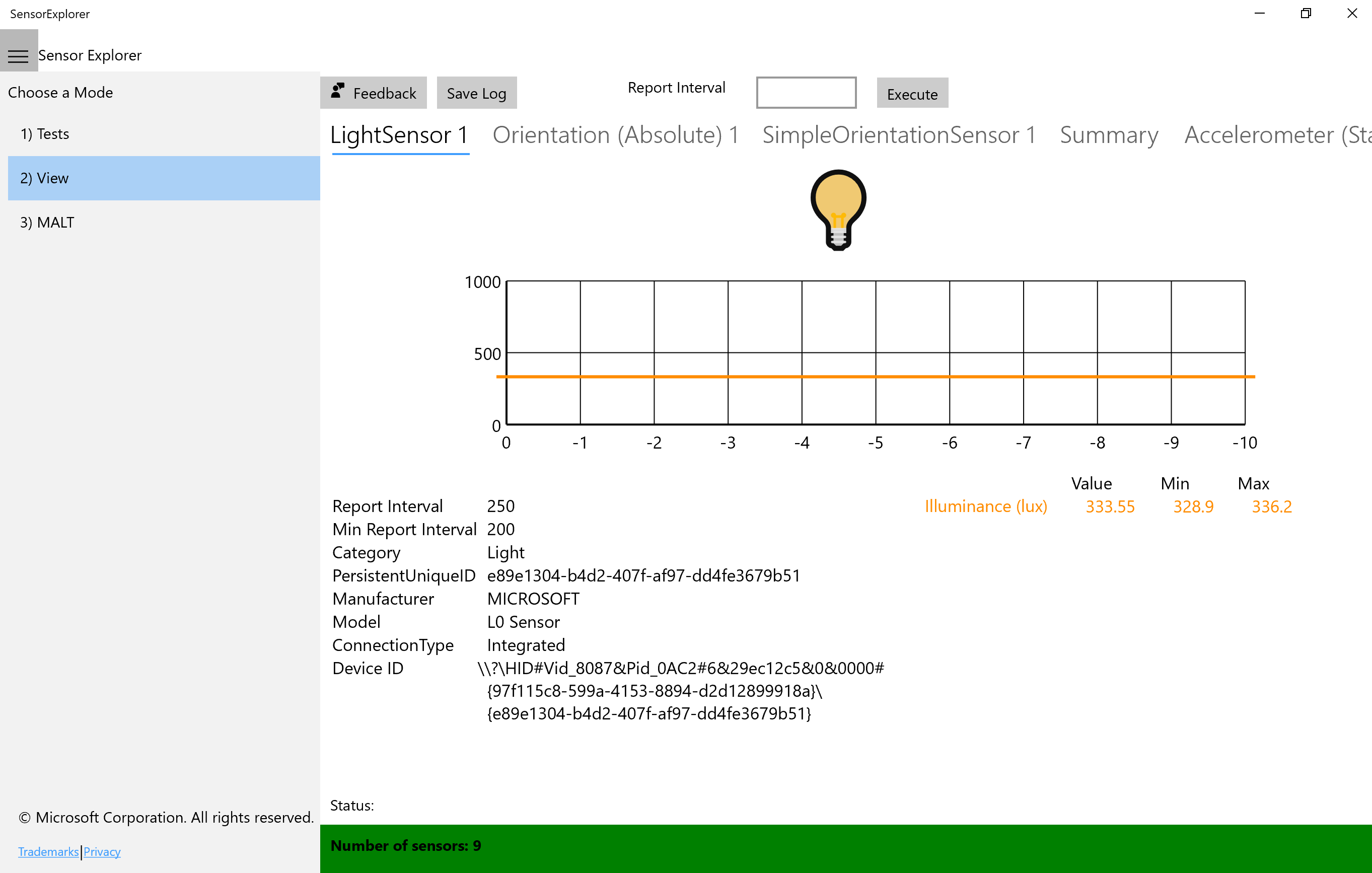

SensorExplorer

Use SensorExplorer para confirmar a presença de um sensor de luz ambiente.

1. Conecte o MALT a uma porta USB no SUT.

2. Instale SensorExplorer no SUT. Consulte Testando com SensorExplorer

   Observação

   Se você quiser fazer testes manuais de brilho, baixe MALTUtil do GitHub. As ferramentas também podem ser encontradas no HLK.

3. Configure a cor da tela de fundo e a suspensão para SUT. O script de configuração MALT_SUT_Setup.bat configurará corretamente seu dispositivo para teste. Em uma execução de MALT_SUT_Setup.bat prompt de comando com privilégios elevados e siga as instruções de script.

Testar áreas a serem consideradas

Veja a seguir uma lista de outras áreas de teste a serem consideradas.

• Funcional

  • Testando o brilho automático
  • Testando o brilho manual

• Acento tônico

  • Cenários do sistema de teste

Posicionamento do sensor MALT

Veja a seguir uma lista de dicas sobre o posicionamento do sensor MALT.

• Coloque os sensores de tela do MALT na tela do SUT, de frente para ele.
• Os sensores de ambiente MALT devem ser voltados para a fonte de luz e para longe da tela do SUT.
• Não bloqueie o sensor ALS do SUT. O sensor de integração não deve ser impedido pelo MALT ou por qualquer outra obstrução.
• Coloque o compartimento de luz sobre o SUT de modo que a abertura de luz esteja voltada para cima. Para obter melhores resultados, a tela deve ser paralela à abertura de luz e voltada para a abertura de luz.
• Nenhuma luz deve estar vazando para dentro ou para fora do fundo do compartimento. Marcar duplo para garantir que os sensores ainda estejam em vigor.
• Monte a fonte de luz dentro ou sobre o compartimento de luz. Se a fonte de luz estiver montada sobre o compartimento de luz, o painel deverá ser colocado sobre a caixa na abertura de modo que a luz se brilhe no compartimento.
• Nenhuma luz deve estar vazando da parte superior da caixa. Você não deve ser capaz de ver dentro da caixa em tudo.

Consulte Integrando sensores de luz ambiente com computadores executando Atualização do Windows 10 para Criadores para obter diretrizes completas da Microsoft sobre a integração de sensores de luz e curvas de resposta de luz ambiente.
