Sobre o ExpressRoute Direct

O ExpressRoute Direct dá-lhe a capacidade de se ligar diretamente à rede global da Microsoft em localizações de peering estrategicamente distribuídas em todo o mundo. O ExpressRoute Direct fornece conectividade dupla de 100 Gbps ou 10 Gbps, que suporta conectividade Ativa/Ativa em escala. Pode trabalhar com qualquer fornecedor de serviços para configurar o ExpressRoute Direct.

As principais funcionalidades que o ExpressRoute Direct fornece incluem, mas não se limitam a:

  • Ingestão de dados de grandes dimensões em serviços como o Armazenamento do Azure e o Azure Cosmos DB.
  • Isolamento físico para indústrias que regulam e exigem conectividade dedicada ou isolada, como bancos, governo e empresas de retalho.
  • Controlo granular da distribuição de circuitos com base na unidade de negócio.

Integrar no ExpressRoute Direct

Antes de poder configurar o ExpressRoute Direct, primeiro tem de inscrever a sua subscrição. Execute os seguintes comandos com Azure PowerShell:

  1. Inicie sessão no Azure e selecione a subscrição que pretende inscrever.

    Connect-AzAccount

    Select-AzSubscription -Subscription "<SubscriptionID or SubscriptionName>"

  2. Registe a sua subscrição no AllowExpressRoutePorts com o seguinte comando:

    Register-AzProviderFeature -FeatureName AllowExpressRoutePorts -ProviderNamespace Microsoft.Network


Depois de inscrito, verifique se o fornecedor de recursos Microsoft.Network está registado na sua subscrição. Registar um fornecedor de recursos configura a sua subscrição para trabalhar com o fornecedor de recursos.

  1. Aceda às definições de subscrição conforme descrito em fornecedores e tipos de recursos do Azure.

  2. Na sua subscrição, para Fornecedores de Recursos, verifique se o fornecedor Microsoft.Network mostra o estado Registado . Se o fornecedor de recursos Microsoft.Network não estiver presente na lista de fornecedores registados, adicione-o.

Quando começar a utilizar o ExpressRoute Direct e reparar que não existem portas disponíveis para a sua localização de peering escolhida, submeta um pedido de suporte para pedir mais inventário.

ExpressRoute com um fornecedor de serviços e o ExpressRoute Direct

ExpressRoute com um fornecedor de serviços ExpressRoute Direct
Utiliza um fornecedor de serviços para ativar a integração e conectividade rápidas na infraestrutura existente Requer uma infraestrutura de 100 Gbps ou 10 Gbps e uma gestão completa de todas as camadas
Integra-se com centenas de fornecedores, incluindo ethernet e MPLS Capacidade direta e dedicada para indústrias reguladas e ingestão de dados de grandes dimensões
SKUs de circuitos que variam entre 50 Mbps e 10 Gbps O cliente pode selecionar uma combinação dos seguintes SKUs de circuito no ExpressRoute Direct de 100 Gbps:
  • 5 Gbps
  • 10 Gbps
  • 40 Gbps
  • 100 Gbps
O cliente pode selecionar uma combinação dos seguintes SKUs de circuito no ExpressRoute Direct de 10 Gbps:
  • 1 Gbps
  • 2 Gbps
  • 5 Gbps
  • 10 Gbps
Otimizado para um único inquilino Otimizado para um único inquilino com várias unidades de negócio e vários ambientes de trabalho

Circuitos do ExpressRoute Direct

O Azure ExpressRoute permite-lhe expandir a sua rede no local para a cloud da Microsoft através de uma ligação privada possibilitada através de um fornecedor de conectividade. Com o ExpressRoute, pode estabelecer ligações aos serviços cloud da Microsoft, como o Microsoft Azure e o Microsoft 365.

Cada localização de peering tem acesso à rede global da Microsoft e pode aceder a qualquer região numa zona geopolítica por predefinição. Pode aceder a quaisquer regiões globais quando configurar um circuito premium.

A funcionalidade na maioria dos cenários é equivalente a circuitos que utilizam um fornecedor de serviços ExpressRoute para operar. Para suportar mais granularidade e novas capacidades oferecidas com o ExpressRoute Direct, existem determinadas capacidades-chave que existem apenas com circuitos do ExpressRoute Direct.

SKUs de circuito

O ExpressRoute Direct suporta grandes cenários de ingestão de dados em serviços como o armazenamento do Azure. Os circuitos do ExpressRoute com o ExpressRoute Direct de 100 Gbps também suportam largura de banda de circuito de 40 Gbps e 100 Gbps . Os pares de portas físicas são apenas de 100 Gbps ou 10 Gbps e podem ter vários circuitos virtuais.

Tamanhos dos circuitos

ExpressRoute Direct de 100 Gbps ExpressRoute Direct de 10 Gbps
Largura de Banda Subscrita: 200 Gbps Largura de Banda Subscrita: 20 Gbps
  • 5 Gbps
  • 10 Gbps
  • 40 Gbps
  • 100 Gbps
  • 1 Gbps
  • 2 Gbps
  • 5 Gbps
  • 10 Gbps

Nota

Pode aprovisionar circuitos lógicos do ExpressRoute na parte superior do recurso do ExpressRoute Direct selecionado de 10 Gbps ou 100 Gbps até à Largura de Banda subscrita de 20 Gbps ou 200 Gbps. Por exemplo, pode aprovisionar dois circuitos expressRoute de 10 Gbps num único recurso expressRoute Direct de 10 Gbps (par de portas). A configuração de circuitos que subscrevem excessivamente o recurso do ExpressRoute Direct só está disponível com Azure PowerShell e a CLI do Azure.

Requisitos Técnicos

  • Interfaces do Microsoft Enterprise Edge Router (MSEE):

    • Portas Dual 10 Gigabit ou 100 Gigabit Ethernet apenas entre par de routers
    • Conectividade de Fibra LR de Modo Único
    • IPv4 e IPv6
    • IP MTU 1500 bytes
  • Conectividade 2/Camada 2/Camada 2/Router:

    • Tem de suportar a etiqueta 1 802.1Q (Dot1Q) ou duas etiquetas tag 802.1Q (QinQ)
    • Ethertype = 0x8100
    • Tem de adicionar a etiqueta VLAN externa (STAG) com base no ID de VLAN especificado pela Microsoft – aplicável apenas no QinQ
    • Tem de suportar várias sessões BGP (VLANs) por porta e dispositivo
    • Conectividade IPv4 e IPv6. Para IPv6, não será criado nenhum subinterface extra. O endereço IPv6 será adicionado ao subinterface existente.
    • Opcional: Suporte de Deteção de Reencaminhamento Bidirecional (BFD), configurado por predefinição em todos os Peerings Privados nos circuitos do ExpressRoute

Etiquetagem de VLAN

O ExpressRoute Direct suporta etiquetas QinQ e Dot1Q VLAN.

  • A Etiquetagem de VLAN QinQ permite domínios de encaminhamento isolados de acordo com o circuito do ExpressRoute. O Azure dá dinamicamente uma Etiqueta S na criação de circuitos e não pode ser alterado. Cada peering no circuito (Privado e Microsoft) utilizará uma Etiqueta C exclusiva como VLAN. A Etiqueta C não é necessária para ser exclusiva entre circuitos nas portas do ExpressRoute Direct.

  • A Etiquetagem VLAN Dot1Q permite uma única VLAN com etiquetas numa base de par de portas Do ExpressRoute Direct. Uma Etiqueta C utilizada num peering tem de ser exclusiva em todos os circuitos e peerings no par de portas do ExpressRoute Direct.

Fluxos de trabalho

Configurar o ExpressRoute Direct

Diagrama do fluxo de trabalho de configuração do ExpressRoute Direct.

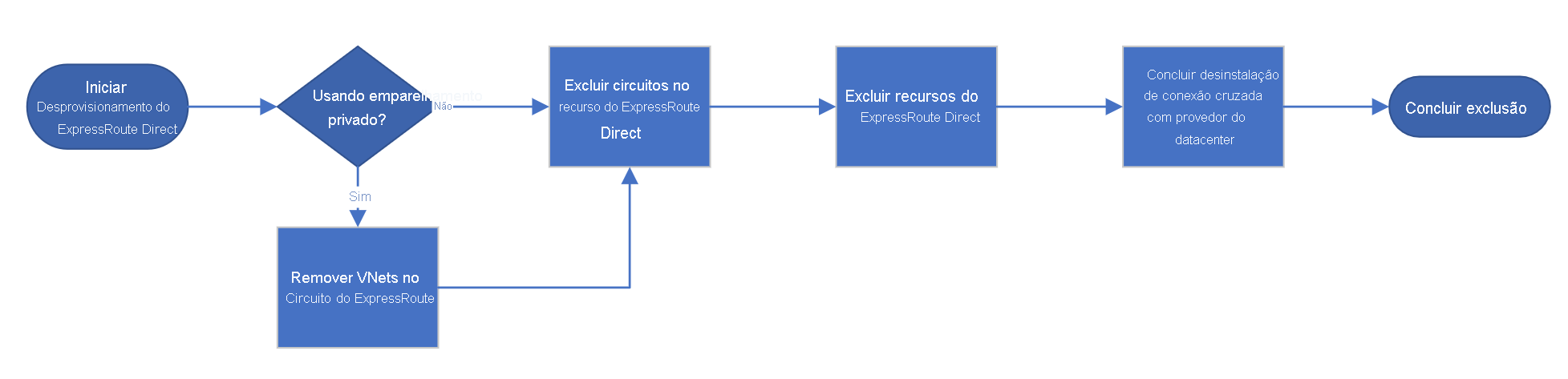

Eliminar o ExpressRoute Direct

Diagrama do fluxo de trabalho de eliminação do ExpressRoute Direct.

SLA

O ExpressRoute Direct fornece o mesmo SLA de nível empresarial com ligações redundantes Ativas/Ativas na Rede Global da Microsoft. A infraestrutura do ExpressRoute é redundante e a conectividade à Rede Global da Microsoft é redundante e diversificada e dimensiona-se corretamente com os requisitos do cliente. Para obter mais informações, veja SLA do ExpressRoute.

Preços

Para obter detalhes sobre como o ExpressRoute Direct é faturado, veja FAQ do ExpressRoute. Para obter detalhes sobre os preços, veja Preços do ExpressRoute.

Passos seguintes

Saiba como configurar o ExpressRoute Direct.
