Painéis principais do pacote

  • Artigo

Os painéis principais do pacote fornecem uma maneira flexível de monitorar as principais estatísticas relacionadas à sua implantação em tempo real. Eles também permitem que você visualize informações sobre alertas de disparo, permitindo que você reaja rapidamente a problemas emergentes.

Os painéis principais do pacote são alimentados pelo Grafana, um pacote de visualização e análise métrica de código aberto. Para obter mais informações, consulte a documentação do Grafana.

Acesse os painéis principais do pacote

Gorjeta

Ao iniciar sessão, se vir um aviso no browser de que a ligação não é segura, poderá estar a utilizar um certificado autoassinado para atestar o acesso às ferramentas de monitorização locais. Recomendamos seguir Modificar a configuração de acesso local em um site para configurar um certificado HTTPS personalizado assinado por uma autoridade de certificação globalmente conhecida e confiável.

Microsoft Entra ID

Para entrar nos painéis principais do pacote se você habilitou a autenticação do Microsoft Entra:

  1. No navegador, digite https://< domínio> de monitoramento local/grafana, onde <domínio> de monitoramento local é o nome de domínio para suas ferramentas de monitoramento local que você configurou em Configurar nome do sistema de domínio (DNS) para IP de monitoramento local.
  2. Siga as instruções para entrar com suas credenciais de conta.

Nome de utilizador e palavra-passe locais

Para entrar nos painéis principais do pacote se você tiver habilitado a autenticação de nome de usuário e senha local:

  1. No seu navegador, digite https://< local monitoring IP>/grafana, onde <IP> de monitoramento local é o endereço IP para acessar as ferramentas de monitoramento local que você configurou na rede de gerenciamento.

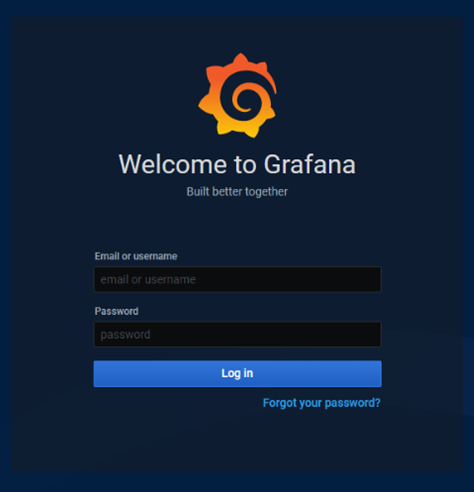

    Captura de ecrã da página de início de sessão do Grafana, com campos para o nome de utilizador e palavra-passe.

  2. Inicie sessão com as suas credenciais.

    Se você estiver acessando os painéis do núcleo do pacote pela primeira vez depois de instalar ou atualizar a instância do núcleo do pacote, preencha os campos com o nome de usuário e a senha padrão. Depois, siga as instruções para configurar uma nova senha que você usará na próxima vez que entrar.

    • E-mail ou nome de usuário: admin
    • Palavra-passe: admin

Depois de entrar nos painéis principais do pacote, você pode passar o mouse sobre o ícone de usuário no painel esquerdo para acessar as opções para sair ou alterar sua senha.

Usar os painéis principais do pacote

Analisaremos os conceitos e operações comuns que você precisará entender antes de usar os painéis principais do pacote. Se você precisar de mais informações sobre como usar o Grafana, consulte a documentação do Grafana.

Dashboards

Você pode acessar os seguintes painéis de núcleo de pacote:

Gorjeta

Alguns painéis do núcleo do pacote exibem painéis diferentes, dependendo se a instância do núcleo do pacote suporta 5G, 4G ou equipamentos de usuário (UEs) 4G e 5G combinados.

  • O painel Visão geral exibe indicadores-chave de desempenho (KPIs) importantes, incluindo o número de dispositivos conectados, taxa de transferência e quaisquer alertas disparados no sistema.

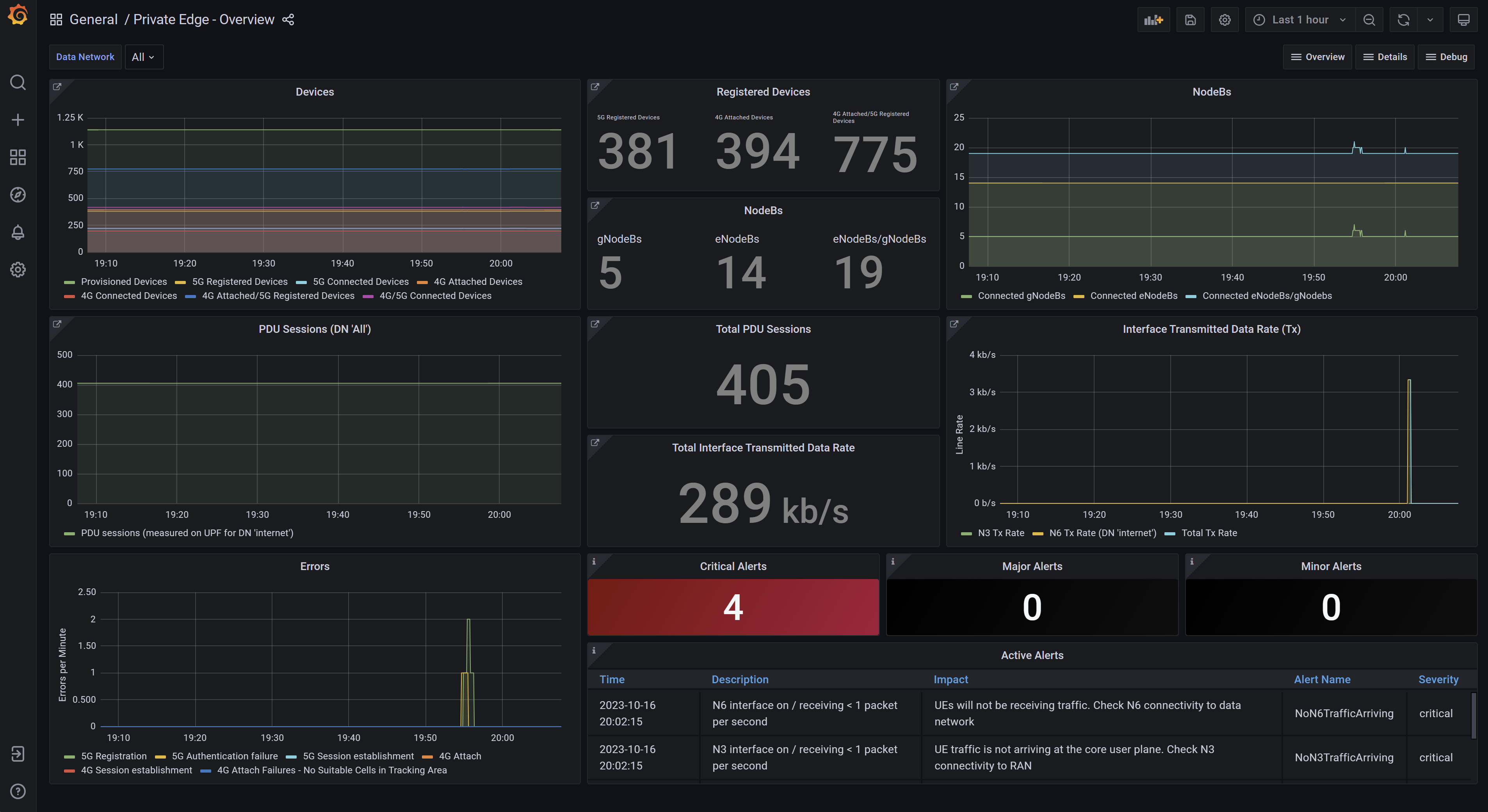

    Captura de tela do painel Visão geral do núcleo do pacote.

    Se você configurou 4G e 5G em um único núcleo de pacote, o painel Visão geral exibe KPIs 4G e 5G individualmente e combinados.

    Cada painel no painel de visão geral vincula-se a outro painel com estatísticas detalhadas sobre o KPI mostrado. Você pode acessar o link passando o cursor sobre o canto superior esquerdo do painel. Em seguida, você pode selecionar o link no pop-up.

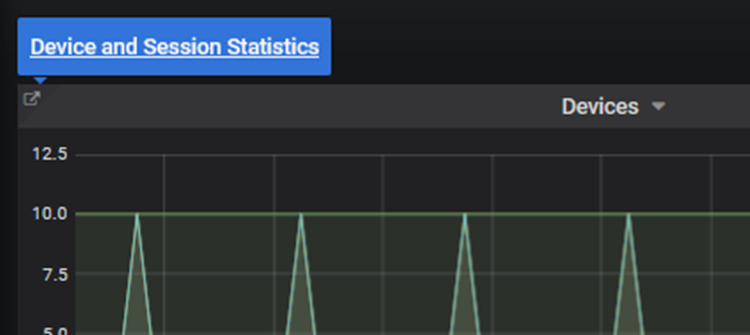

    Captura de tela do painel principal do pacote. O link para o painel de estatísticas do dispositivo e da sessão é mostrado.

  • O painel Alertas fornece descrições e informações sobre a gravidade e o efeito de cada alerta de disparo no momento. O seletor de gravidade do alarme no canto superior esquerdo do painel Alertas permite filtrar alertas de determinados níveis de gravidade.

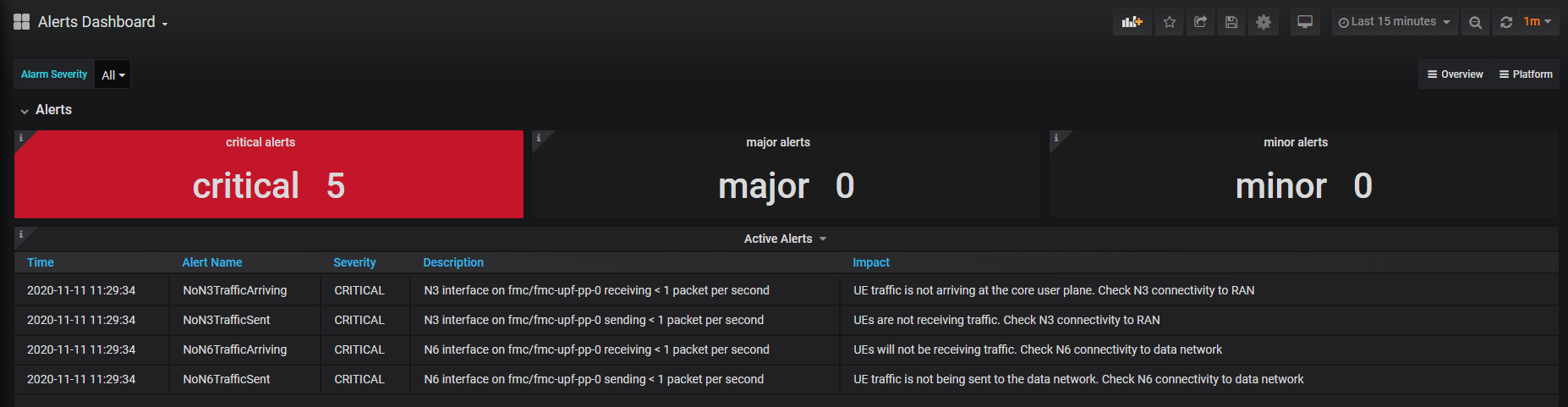

    Captura de tela do painel Alertas do núcleo do pacote. São apresentados painéis relacionados com alertas atualmente ativos.

  • O painel Estatísticas de dispositivo e sessão fornece informações sobre o dispositivo e os procedimentos de sessão que estão sendo processados pela instância principal do pacote.

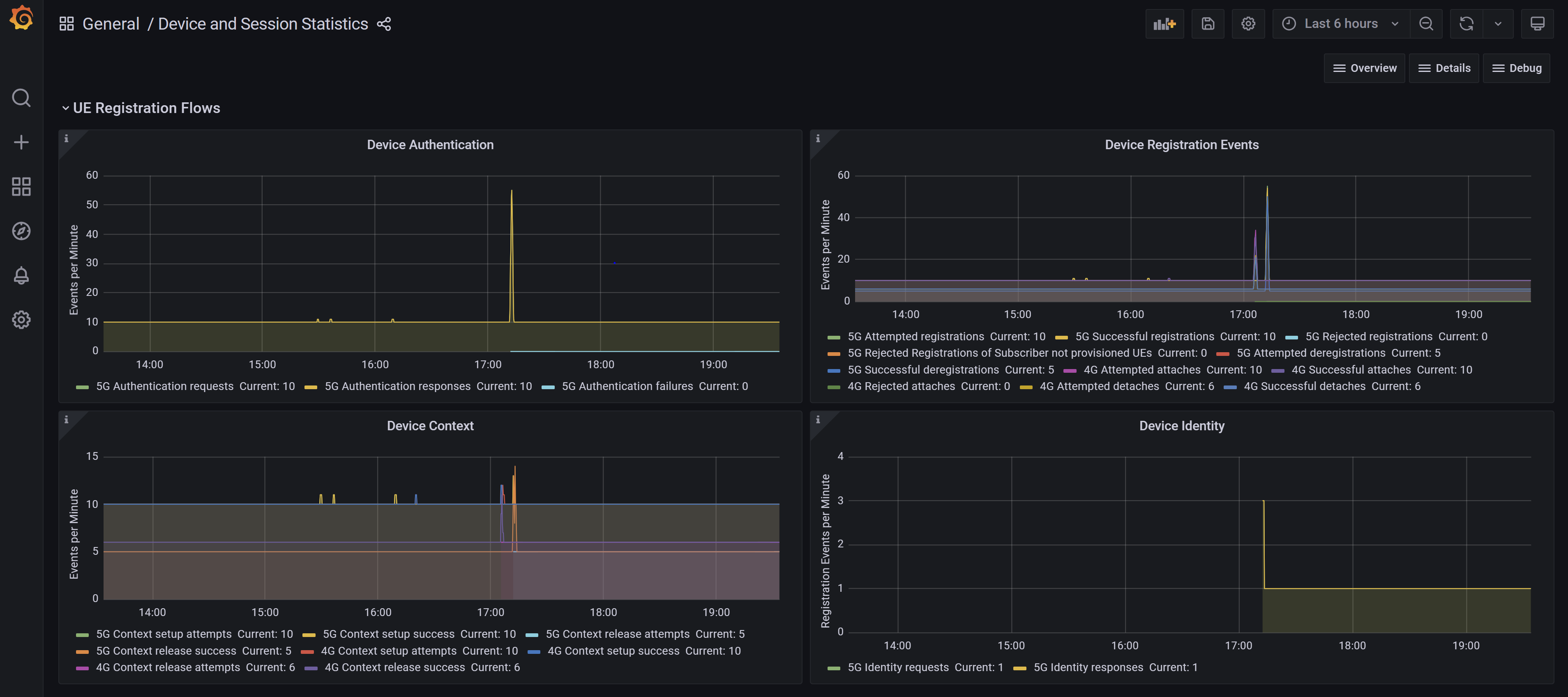

    Captura de ecrã do painel Estatísticas do Dispositivo e da Sessão. Ele mostra painéis para autenticação de dispositivos, registro de dispositivos, contexto de dispositivos e procedimentos de sessão P D U.

  • O painel Estatísticas de Uplink e Downlink fornece estatísticas detalhadas sobre o tráfego do plano do usuário que está sendo tratado pela instância principal do pacote.

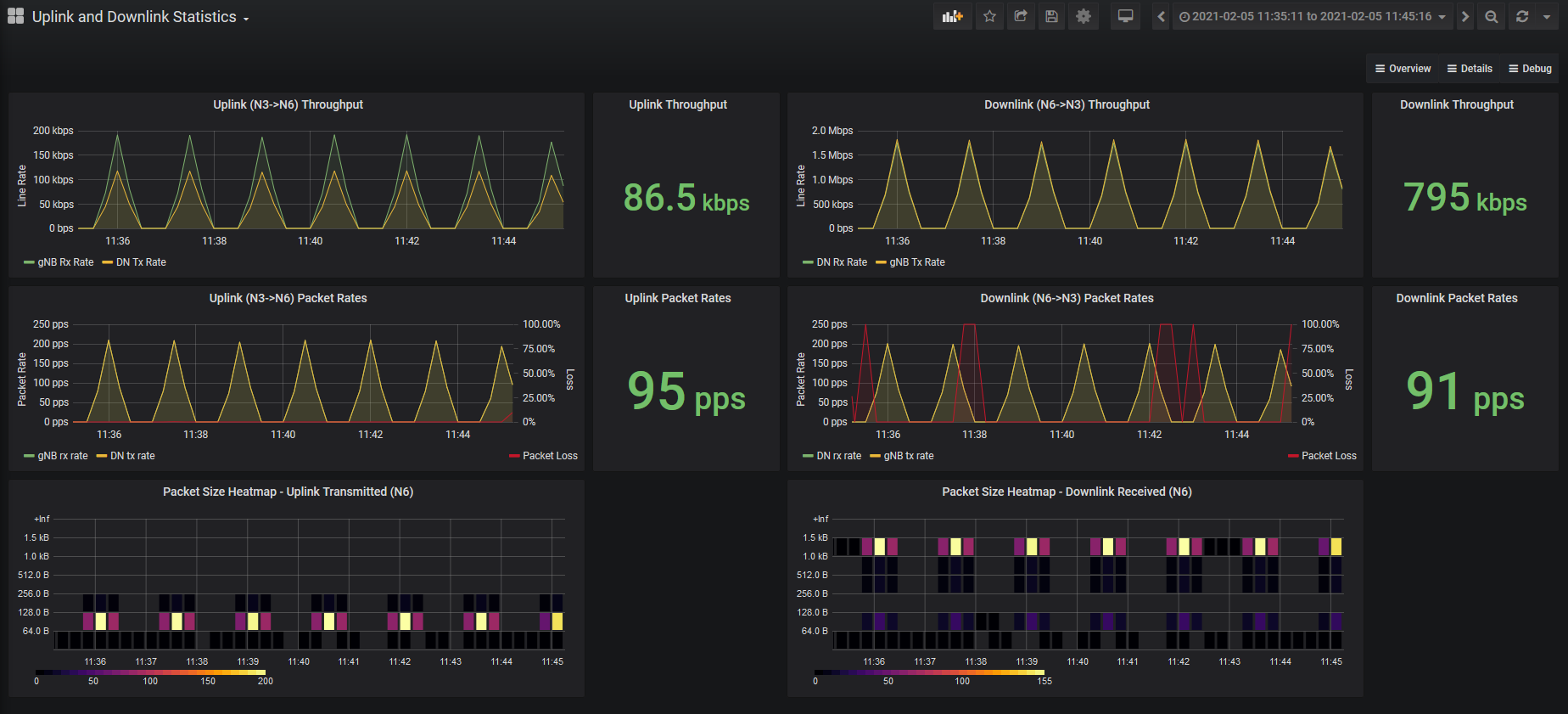

    Captura de ecrã do painel Estatísticas de Uplink e Downlink. Os painéis relacionados à taxa de transferência, taxas de pacotes e tamanho do pacote são mostrados.

  • Os painéis de depuração mostram detalhamentos detalhados das estatísticas de solicitação e resposta para as interfaces da instância principal do pacote.

    • O painel de Estatísticas do Sistema contém detalhes de baixo nível sobre reinicializações de pods e operações de interface 5G.

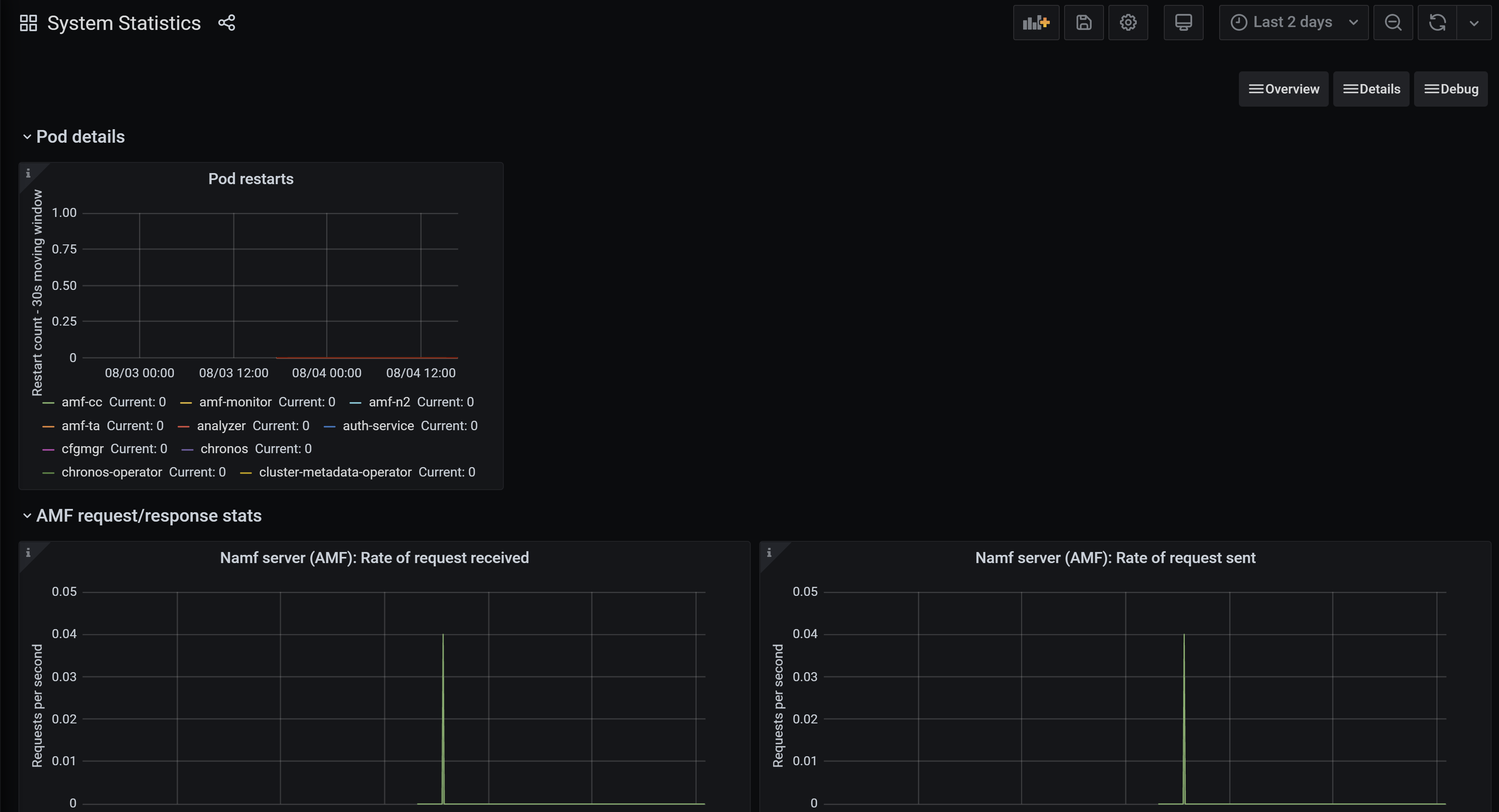

    Captura de ecrã do painel Estatísticas do Sistema. Painéis relacionados a detalhes do pod e estatísticas de função de rede individual são mostrados.

    • O painel de estatísticas HTTP para cada função de rede mostra estatísticas para as solicitações e respostas HTTP mostradas por essa função de rede. Você pode usar os filtros Ponto de extremidade de serviço, Operação do cliente e Operação do servidor para controlar quais operações são mostradas.

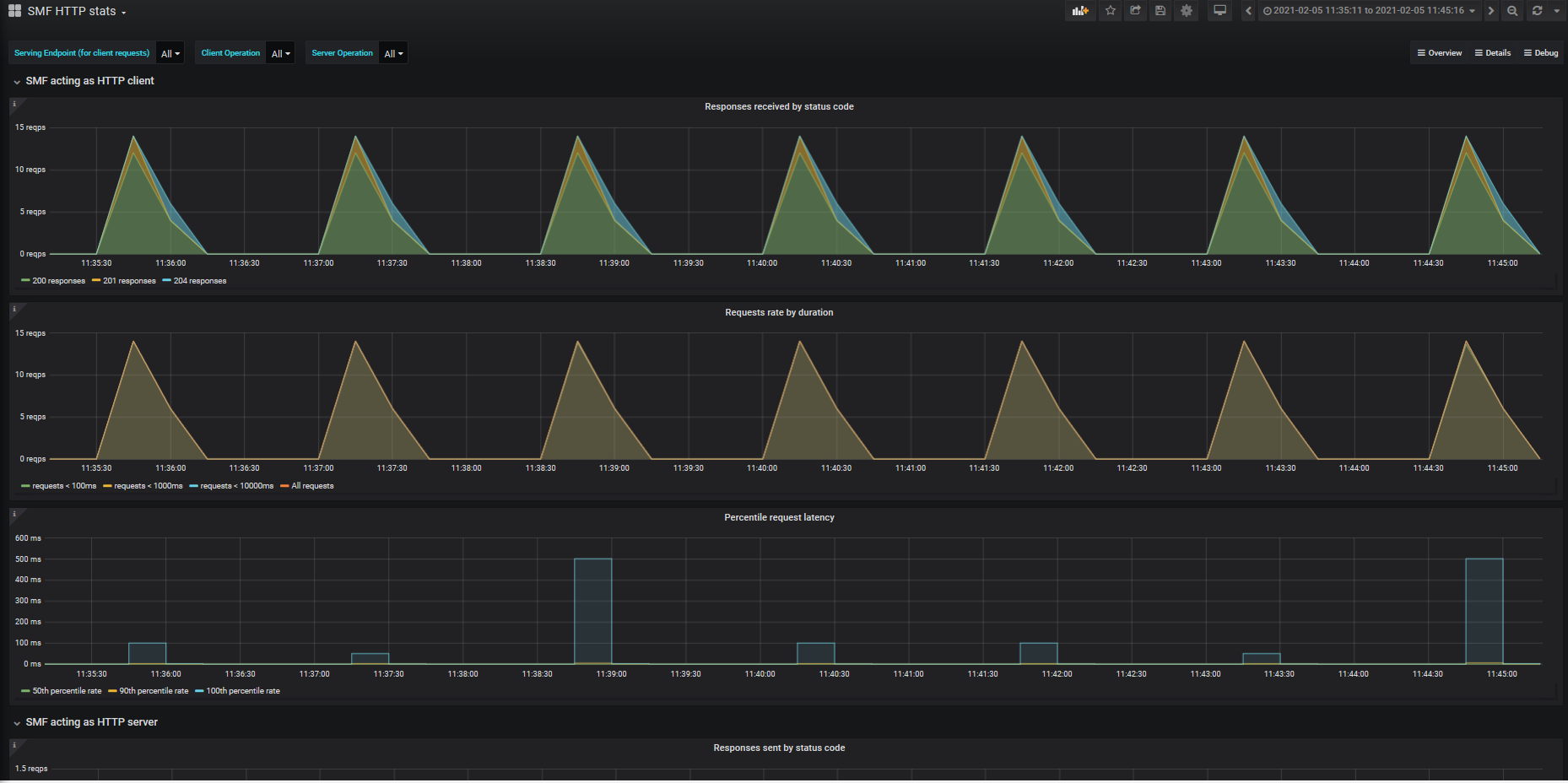

    Captura de ecrã do painel de estatísticas H T T P. São apresentados painéis relacionados com as estatísticas H T T P para a Função de Gestão de Sessão.

    • O painel de Interfaces 4G exibe estatísticas de solicitação e resposta registradas por cada uma das interfaces 4G da instância principal do pacote. Observe que esse painel só está disponível para instâncias de núcleo de pacote que suportam dispositivos 4G.

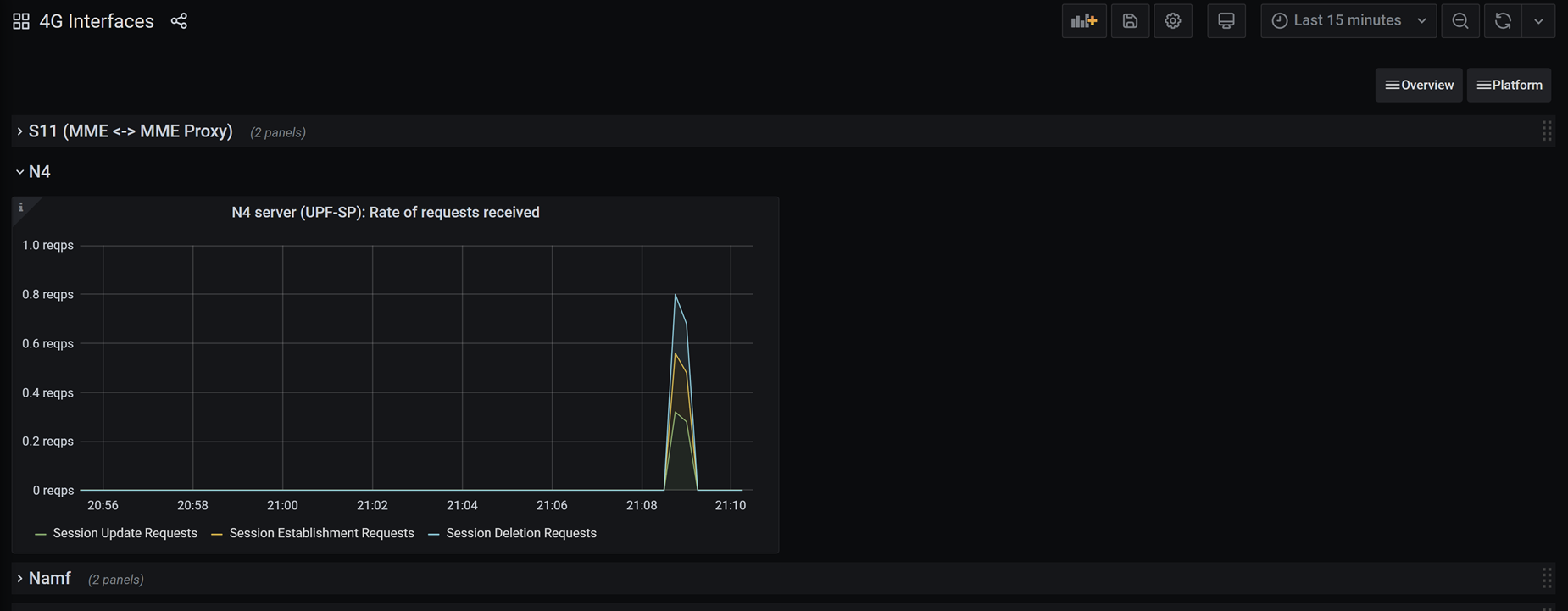

    Captura de ecrã do painel de Interfaces 4G. Os painéis relacionados à atividade nas interfaces 4G da instância principal do pacote são mostrados.

Filtrar por rede de dados

Alguns painéis principais de pacotes podem ser filtrados para mostrar estatísticas de redes de dados específicas em determinados painéis.

Quando suportado, no canto superior esquerdo do painel, uma lista suspensa Rede de Dados exibe todas as redes de dados para a implantação. A seleção de uma ou mais caixas de seleção ao lado dos nomes de rede de dados aplica um filtro aos painéis que a suportam. Por padrão, todas as redes de dados são exibidas.

Captura de tela de um painel mostrando uma lista suspensa de Redes de Dados.

Painéis e linhas

Cada painel contém painéis e linhas.

Cada estatística é exibida em um painel. Os painéis principais do pacote usam os tipos de painel descritos em Tipos de painel.

Os painéis estão organizados em linhas. Cada painel tem um mínimo de uma linha. Você pode mostrar e ocultar linhas individuais selecionando o cabeçalho da linha.

Tipos de painel

Os painéis principais do pacote usam os seguintes tipos de painel. Para todos os painéis, você pode selecionar o ícone i no canto superior esquerdo para exibir mais informações sobre a(s) estatística(s) coberta(s) pelo painel.

  • Os painéis gráficos são usados para exibir várias estatísticas e/ou alterações recentes em uma estatística. Quando você move o mouse sobre um painel de gráfico, a ajuda do mouse mostra o valor da estatística naquele momento.

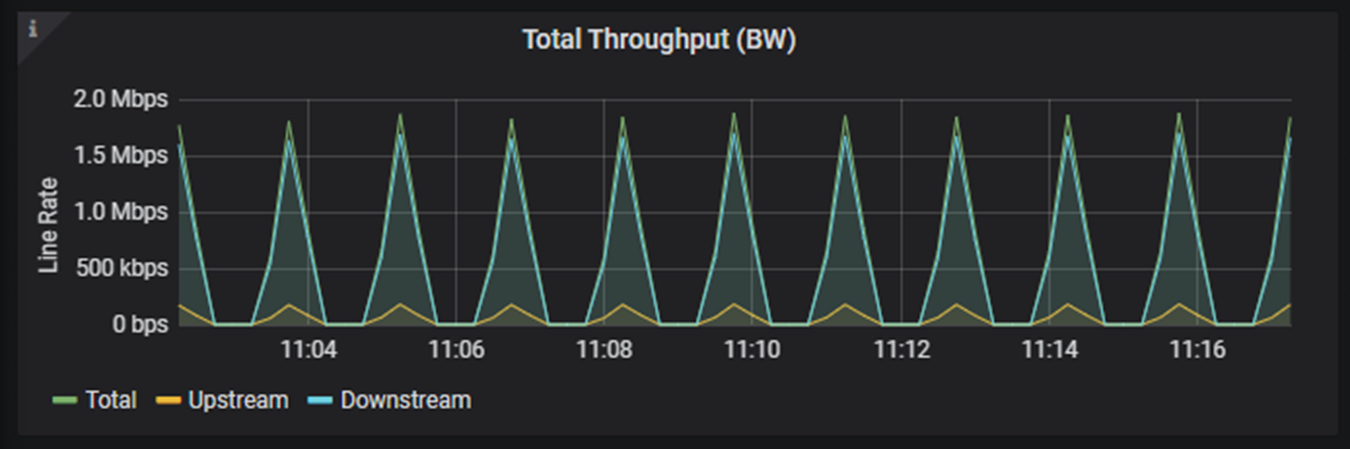

    Captura de tela de um painel gráfico nos painéis principais do pacote. O painel exibe informações sobre estatísticas de taxa de transferência total.

  • Painéis de estatísticas individuais (chamados de painéis "Singlestat" na documentação do Grafana) exibem uma única estatística. A estatística pode ser apresentada como uma contagem simples ou como um medidor. Esses painéis indicam se uma única estatística excedeu um limite por sua cor.

    • O valor exibido em um único painel de estatísticas de medidor é mostrado em verde em níveis operacionais normais, âmbar quando se aproxima de um limite e vermelho quando o limite foi violado.
    • A totalidade de um único painel de estatísticas de contagem ficará vermelha se um limite for violado.

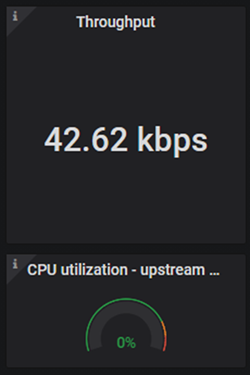

    Captura de tela de dois painéis de estatísticas únicos nos painéis principais do pacote. O primeiro painel é uma contagem simples de taxa de transferência. O segundo painel é um medidor que exibe a utilização de C P U.

    • Os painéis de tabela exibem estatísticas ou alertas em uma tabela.

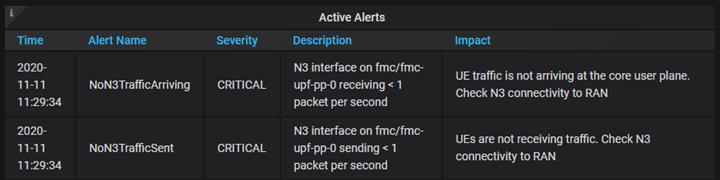

    Captura de tela de um painel de tabela nos painéis do núcleo do pacote. A tabela exibe informações sobre alertas ativos no momento.

Alternar entre painéis

Você pode acessar as listas de painéis disponíveis e alternar entre eles usando os links do painel suspenso no canto superior direito de cada painel. Os painéis são agrupados pelo nível de informações que fornecem.

Captura de tela mostrando os links do painel disponíveis em cada painel principal do pacote.

Você também pode alternar entre painéis selecionando o seletor de painéis. Ele está localizado no canto superior esquerdo da tela e exibe o nome do painel que você tem aberto no momento.

Captura de tela mostrando o seletor de painel usado para alternar entre painéis de núcleo de pacote.

Você pode optar por usar a barra de pesquisa para encontrar um painel pelo nome ou selecionar na lista de painéis visualizados recentemente.

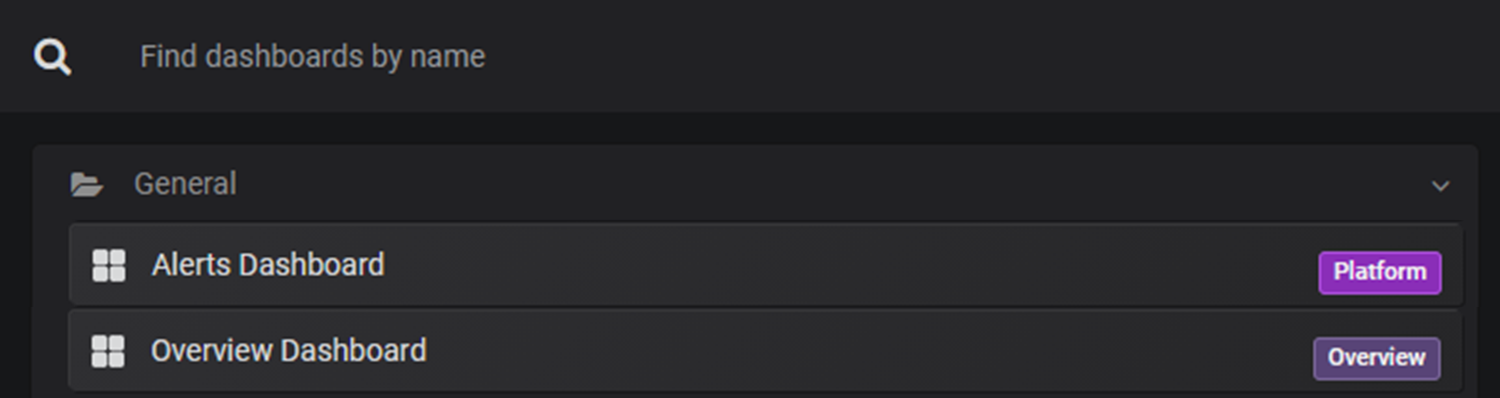

Captura de tela mostrando o menu suspenso do seletor de painel. Uma barra de pesquisa é exibida, juntamente com uma lista de painéis disponíveis.

Ajustar o intervalo de tempo

O seletor de tempo no canto superior direito de cada painel principal de pacote permite ajustar o intervalo de tempo para o qual o painel exibirá estatísticas. Você pode usar o seletor de tempo para recuperar diagnósticos para problemas históricos. Você pode escolher um intervalo de tempo relativo (como os últimos 15 minutos) ou um intervalo de tempo absoluto (como estatísticas de um determinado mês). Você também pode usar o ícone Atualizar painel para configurar a frequência com que as estatísticas exibidas no painel serão atualizadas. Para obter informações detalhadas sobre como usar os controles de intervalo de tempo, consulte Controles de intervalo de tempo na documentação do Grafana.

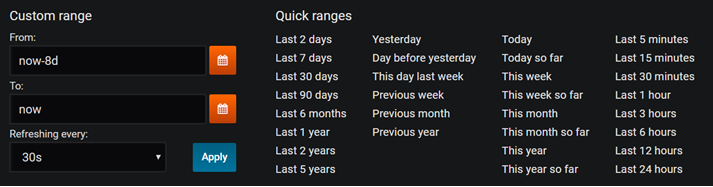

Captura de tela mostrando o seletor de tempo para os painéis do núcleo do pacote. Há opções para definir um intervalo de tempo personalizado ou escolher um dos vários intervalos rápidos comumente usados.
