Monitorar mapas de rota usando o painel Mapa de rotas (visualização)
Este artigo ajuda você a usar o painel Mapa de Rotas para monitorar mapas de rota. Usando o painel Mapa de rotas, você pode monitorar rotas, caminho AS e comunidades BGP para rotas em sua WAN virtual.
Importante
Os mapas de rotas estão atualmente em Pré-visualização Pública e são fornecidos sem um contrato de nível de serviço. No momento, os mapas de rota não devem ser usados para cargas de trabalho de produção. Algumas funcionalidades podem não ser suportadas, podem ter capacidades restringidas ou podem não estar disponíveis em todas as localizações do Azure. Veja Termos de Utilização Complementares da Pré-visualizações do Microsoft Azure para obter os termos legais que se aplicam às funcionalidades do Azure que estão na versão beta, na pré-visualização ou que ainda não foram lançadas para disponibilidade geral.
Vista do Dashboard
As etapas a seguir orientam você sobre como navegar até o painel Mapa de rotas.
Vá para o portal do Azure -> sua WAN Virtual.
Na WAN Virtual, no painel esquerdo, em Conectividade, selecione Hubs.
Na página hubs, você pode ver os hubs que estão conectados à sua WAN Virtual. Selecione o hub que você deseja exibir.
No painel esquerdo, em Roteamento, selecione Roteiro-Mapas.
Selecione Painel do Mapa de Rotas na seção Configurações para abrir o Painel do Mapa de Rotas.
Ver conexões
Depois de abrir o painel Mapa de rotas, você pode visualizar os detalhes da sua conexão. As etapas a seguir o orientam na seleção dos valores necessários.
Na lista suspensa, selecione o Tipo de conexão que você deseja exibir. Os tipos de conexões são VPN (Site-to-Site e Point-to-Site), ExpressRoute e Virtual Network.
Na lista suspensa, selecione Conexão que deseja visualizar.
Selecione a direção entre as duas opções: Na direção de entrada ou Na direção de saída. Você pode visualizar a entrada de uma VNet ou a entrada para o roteador de hub virtual a partir de conexões de Rota Expressa, Filial ou Usuário. Você também pode visualizar rotas de saída de uma VNet ou de saída do roteador de hub virtual para conexões de Rota Expressa, Filial ou Usuário.
No painel Mapa de rotas, os seguintes valores estão disponíveis:
valor Description Prefixo A rota após a aplicação de um mapa de rotas. Como caminho O caminho BGP AS da rota. Comunidade A comunidade BGP da rota.
Exemplo

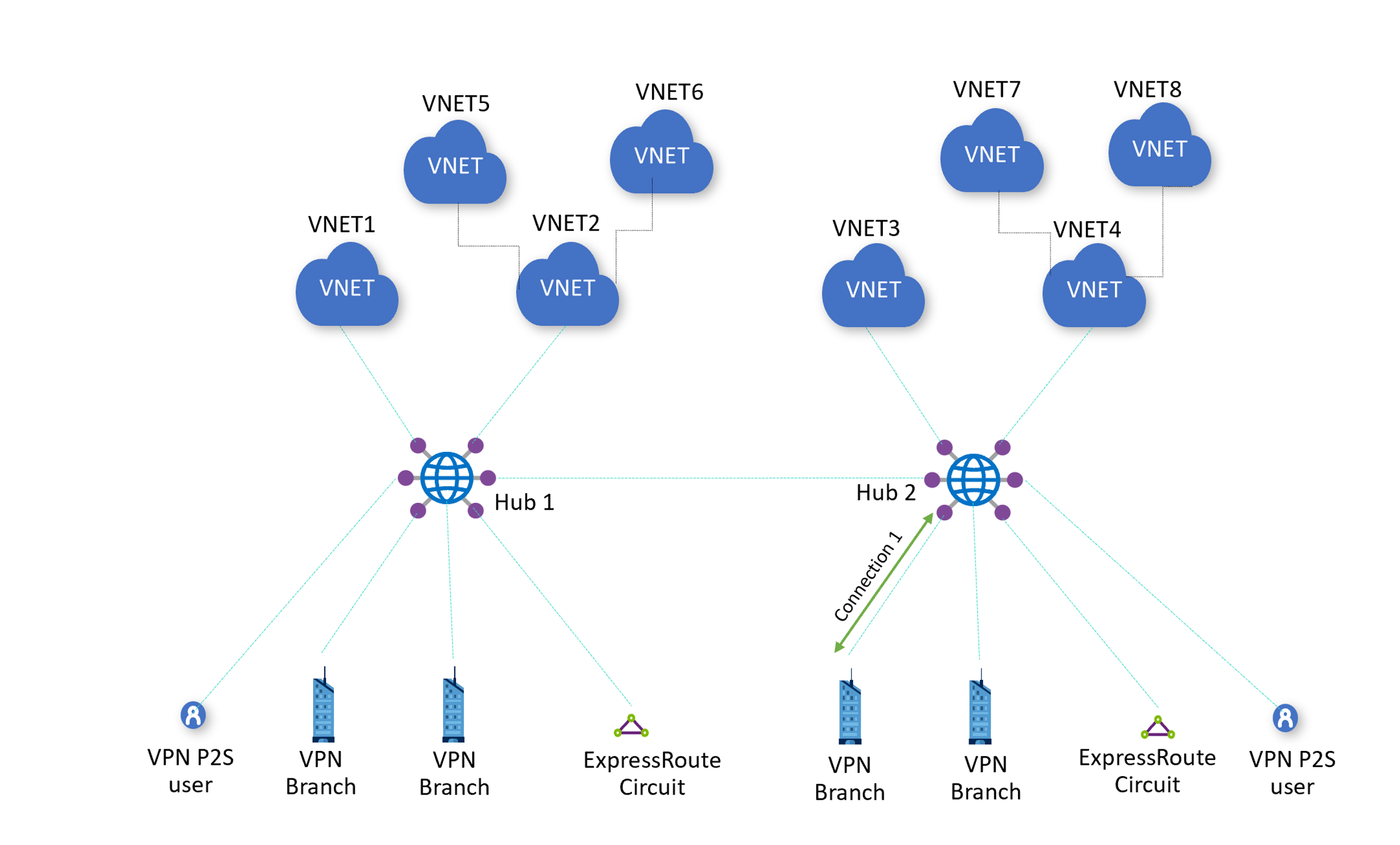

Neste exemplo, você pode usar o Painel de Mapa de Rotas para exibir as rotas em Connection1 que estão saindo do roteador de hub virtual e indo para a ramificação VPN. As etapas a seguir orientam você sobre como exibir essa conexão.

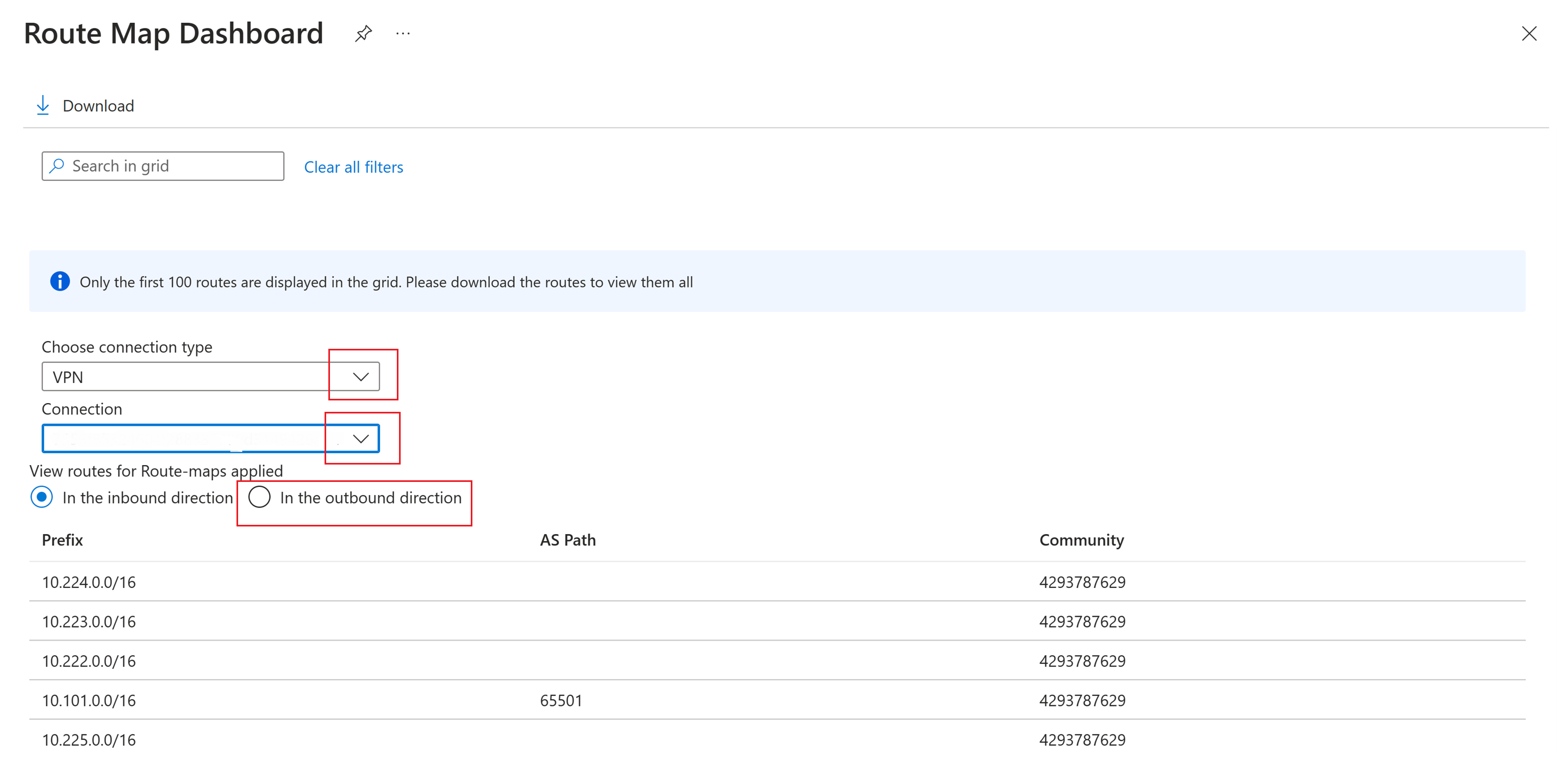

- Vá para o Painel do Mapa de Rotas.
- Na lista suspensa Escolher tipo de conexão, selecione "VPN".
- Na lista suspensa Conexão, selecione a conexão. Neste exemplo, a conexão é "Conexão 1".
- Para Exibir rotas para mapas de rota aplicados, selecione Na direção de saída.
