Como configurar mapas de rotas (visualização)

Este artigo ajuda você a criar ou editar um mapa de rota em um hub WAN Virtual do Azure usando o portal do Azure. Para obter mais informações sobre mapas de rota da WAN virtual, consulte Sobre mapas de rota.

Pré-requisitos

Importante

Os mapas de rotas estão atualmente em Pré-visualização Pública e são fornecidos sem um contrato de nível de serviço. Os mapas de rota não devem ser usados para cargas de trabalho de produção. Algumas funcionalidades podem não ser suportadas, podem ter capacidades restringidas ou podem não estar disponíveis em todas as localizações do Azure. Veja Termos de Utilização Complementares da Pré-visualizações do Microsoft Azure para obter os termos legais que se aplicam às funcionalidades do Azure que estão na versão beta, na pré-visualização ou que ainda não foram lançadas para disponibilidade geral.

Verifique se você atendeu aos seguintes critérios antes de iniciar a configuração:

• Você tem WAN virtual (VWAN) com uma conexão (S2S, P2S ou ExpressRoute) já configurada.
  • Para conhecer as etapas para criar uma VWAN com uma conexão S2S, consulte Tutorial - Criar uma conexão S2S com a WAN Virtual.
  • Para conhecer as etapas para criar uma WAN virtual com uma conexão VPN de usuário P2S, consulte Tutorial - Criar uma conexão P2S VPN de usuário com WAN virtual.
• Certifique-se de visualizar Sobre mapas de rota para obter considerações e limitações antes de prosseguir com as etapas de configuração.

Fluxo de trabalho de configuração

1. Crie uma WAN virtual.

2. Crie todos os hubs virtuais de WAN virtual necessários para testes.

3. Implante qualquer VPN site a site, VPN ponto a site, gateways de Rota Expressa e NVAs necessários para testes.

4. Verifique se as rotas de entrada e saída estão funcionando conforme o esperado.

5. Configure um mapa de rota e regras de mapa de rota e, em seguida, salve. Para obter mais informações sobre regras de mapa de rota, consulte Sobre mapas de rota.

6. Depois que um mapa de rota é configurado, o roteador de hub virtual e os gateways iniciam uma atualização necessária para dar suporte ao recurso Mapas de rota.

   • O processo de atualização leva cerca de 30 minutos.
   • O processo de atualização só acontece na primeira vez que um mapa de rota é criado em um hub.
   • Se o mapa de rota for excluído, o roteador de hub virtual permanecerá na nova versão do software.
   • A utilização de mapas de rotas implica um custo adicional. Para obter mais informações, consulte a página Preços .

7. O processo é concluído quando o estado de provisionamento é bem-sucedido. Abra um caso de suporte se o processo falhar.

8. O mapa de rota agora pode ser aplicado a conexões (ER, S2S VPN, P2S VPN, VNet).

9. Depois que o mapa de rota for aplicado na direção correta, use o painel Mapa de rota para verificar se o mapa de rota está funcionando conforme o esperado.

Criar um mapa de rota

Nota

Os mapas de rotas estão atualmente em Pré-visualização Pública e são fornecidos sem um contrato de nível de serviço. Os mapas de rota não devem ser usados para cargas de trabalho de produção. Algumas funcionalidades podem não ser suportadas, podem ter capacidades restringidas ou podem não estar disponíveis em todas as localizações do Azure. Veja Termos de Utilização Complementares da Pré-visualizações do Microsoft Azure para obter os termos legais que se aplicam às funcionalidades do Azure que estão na versão beta, na pré-visualização ou que ainda não foram lançadas para disponibilidade geral.

As etapas a seguir orientam você sobre como configurar um mapa de rota.

1. No portal do Azure, vá para seu recurso de WAN Virtual. Selecione Hubs para visualizar a lista de hubs.



2. Selecione o hub que você deseja configurar para abrir a página Hub Virtual .

3. Na página Hub Virtual, na seção Roteamento, selecione Mapas de rota para abrir a página Mapas de rota. Na página Mapas de rota, selecione + Adicionar mapa de rota para criar um novo mapa de rota.



4. Na página Criar mapa de rota, forneça um Nome para o mapa de rota.

5. Em seguida, selecione + Adicionar mapa de rota para criar regras no mapa de rota.



6. Na página Criar regra de mapa de rota, conclua a configuração necessária.

   • Nome – Forneça um nome para a regra de mapa de rota.

   • Próxima etapa – Na lista suspensa, selecione Continuar se as rotas correspondentes a essa regra devem ser processadas por regras subsequentes no mapa de rotas. Caso contrário, selecione Encerrar.

   • Condições de correspondência – Cada condição de correspondência requer uma propriedade, critério e um valor. Pode haver 0 ou mais condições de jogo.

     • Para adicionar uma nova condição de correspondência, selecione a linha vazia na tabela.
     • Para excluir uma linha, selecione o ícone de exclusão no final da linha.
     • Para adicionar vários valores em Valor, use vírgula (,) como delimitador. Consulte Sobre mapas de rota para obter uma lista de condições de correspondência suportadas.

   • Ações > Ação em rotas correspondentes – Selecione Soltar para negar as rotas correspondentes ou Modificar para permitir e modificar as rotas correspondentes.

   • Modificações de Rota de Ações > – Cada instrução de Ação requer uma Propriedade, uma Ação e um Valor. Pode haver 0 ou mais instruções de modificação de rota.

     • Para adicionar uma nova instrução, selecione a linha vazia na tabela.
     • Para excluir uma linha, selecione o ícone de exclusão no final da linha.
     • Para adicionar vários valores em Valor, use vírgula (,) como delimitador. Consulte Sobre mapas de rotas para obter uma lista de ações suportadas.



7. Selecione Adicionar para concluir a configuração da regra. Quando você seleciona Adicionar, isso armazena a regra temporariamente no portal do Azure, mas ainda não é salvo no mapa de rota. Selecione Ok na caixa de diálogo Lembrete para confirmar que a regra ainda não foi completamente salva e prossiga para a próxima etapa.

8. Repita as etapas 6 e 7 para adicionar regras adicionais, se necessário.

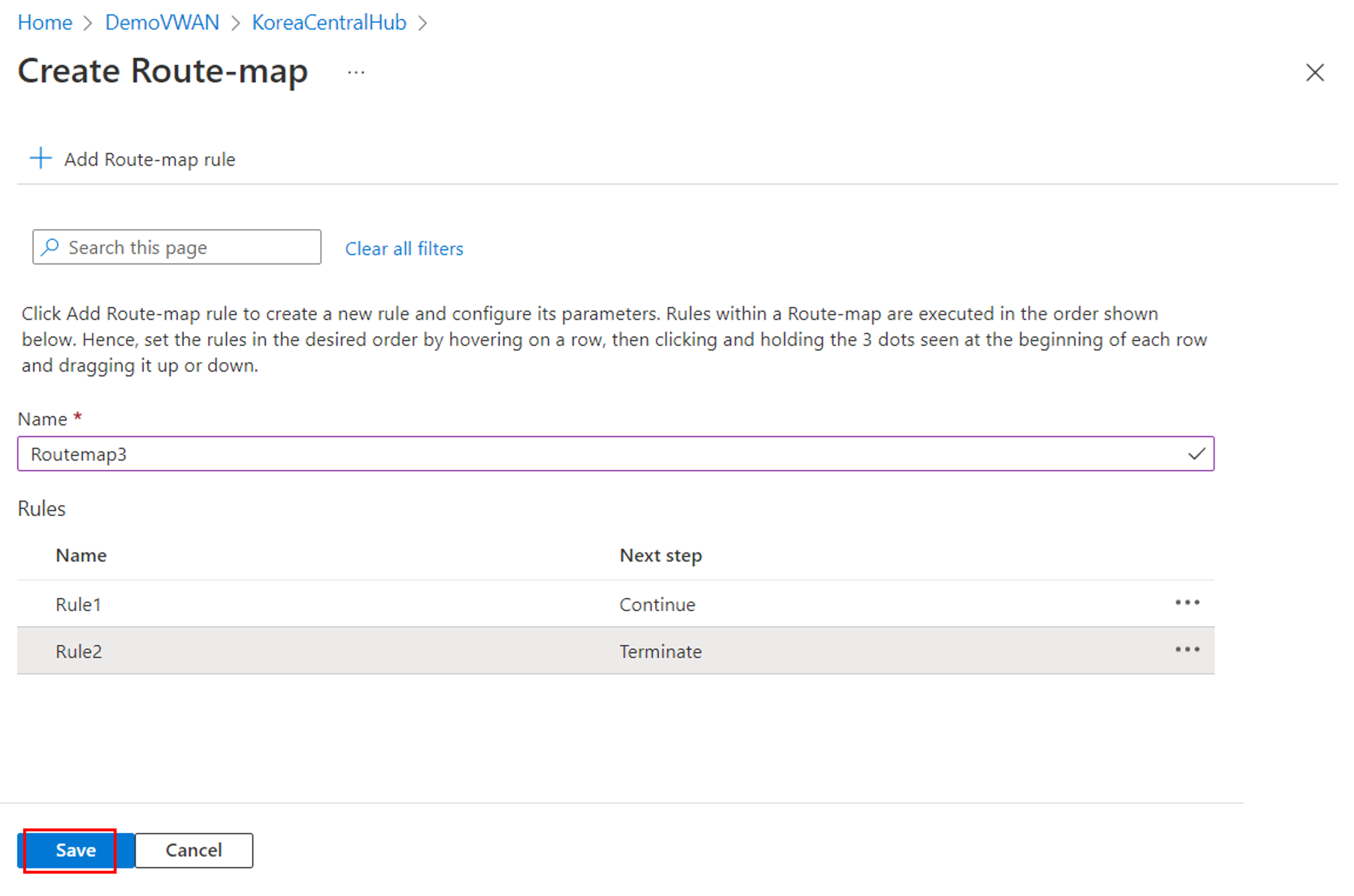

9. Na página Criar mapa de rota, depois que todas as regras forem adicionadas, verifique se a ordem das regras está conforme desejado. Ajuste as regras conforme necessário, passando o mouse sobre uma linha e, em seguida, clicando e segurando os 3 pontos e arrastando a linha para cima ou para baixo. Quando terminar de ajustar a ordem das regras, selecione Salvar para salvar todas as regras no mapa de rotas.



10. Leva alguns minutos para salvar o mapa de rota e as regras do mapa de rota. Depois de salvo, o estado Provisionamento mostra Succeeded.



Aplicar um mapa de rota às conexões

Depois que o mapa de rota for salvo, você poderá aplicá-lo às conexões desejadas no hub virtual.

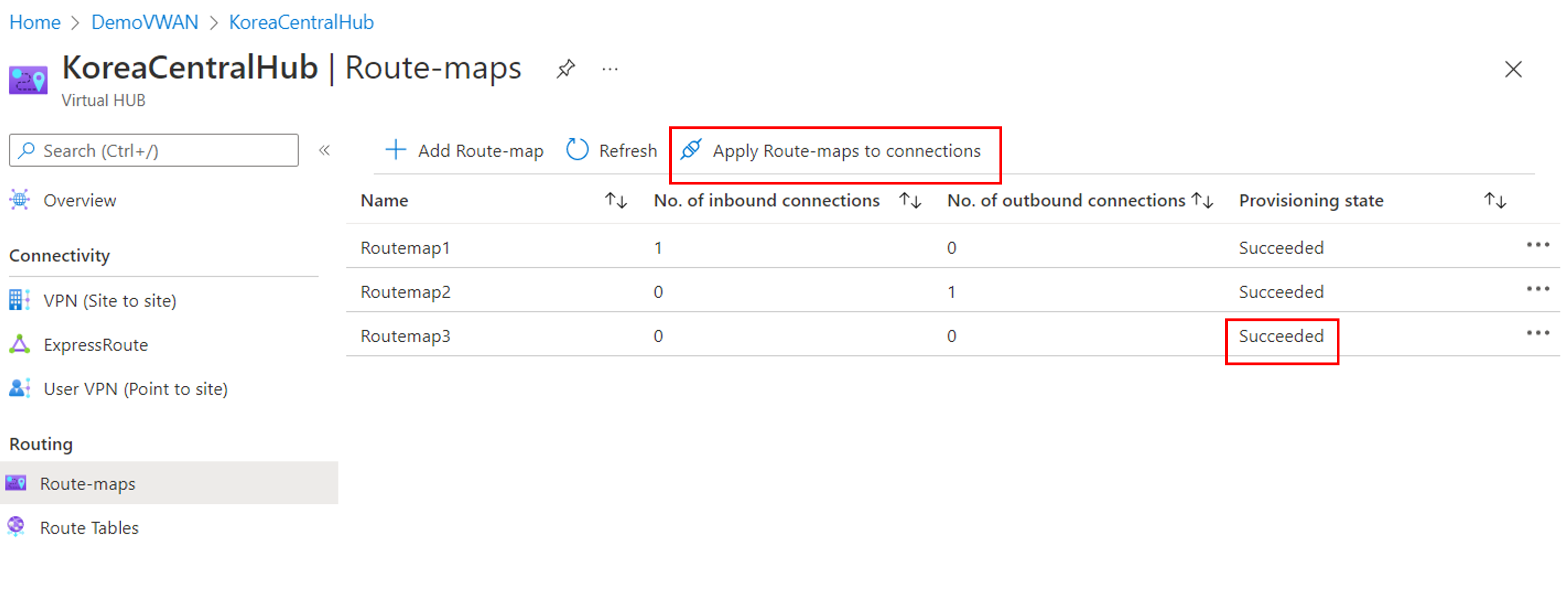

1. Na página Mapas de rota, selecione Aplicar mapas de rota a conexões.



2. Na página Aplicar mapas de rota a conexões, defina as seguintes configurações.

   • Selecione a caixa suspensa em Mapa de rota de entrada e selecione o mapa de rota que deseja aplicar na direção de entrada.
   • Selecione a caixa suspensa em Mapa de rota de saída e selecione o mapa de rota que deseja aplicar na direção de saída.
   • A tabela na parte inferior lista todas as conexões com o hub virtual. Selecione uma ou mais conexões às quais deseja aplicar os mapas de rota.



3. Quando terminar de definir essas configurações, selecione Salvar.

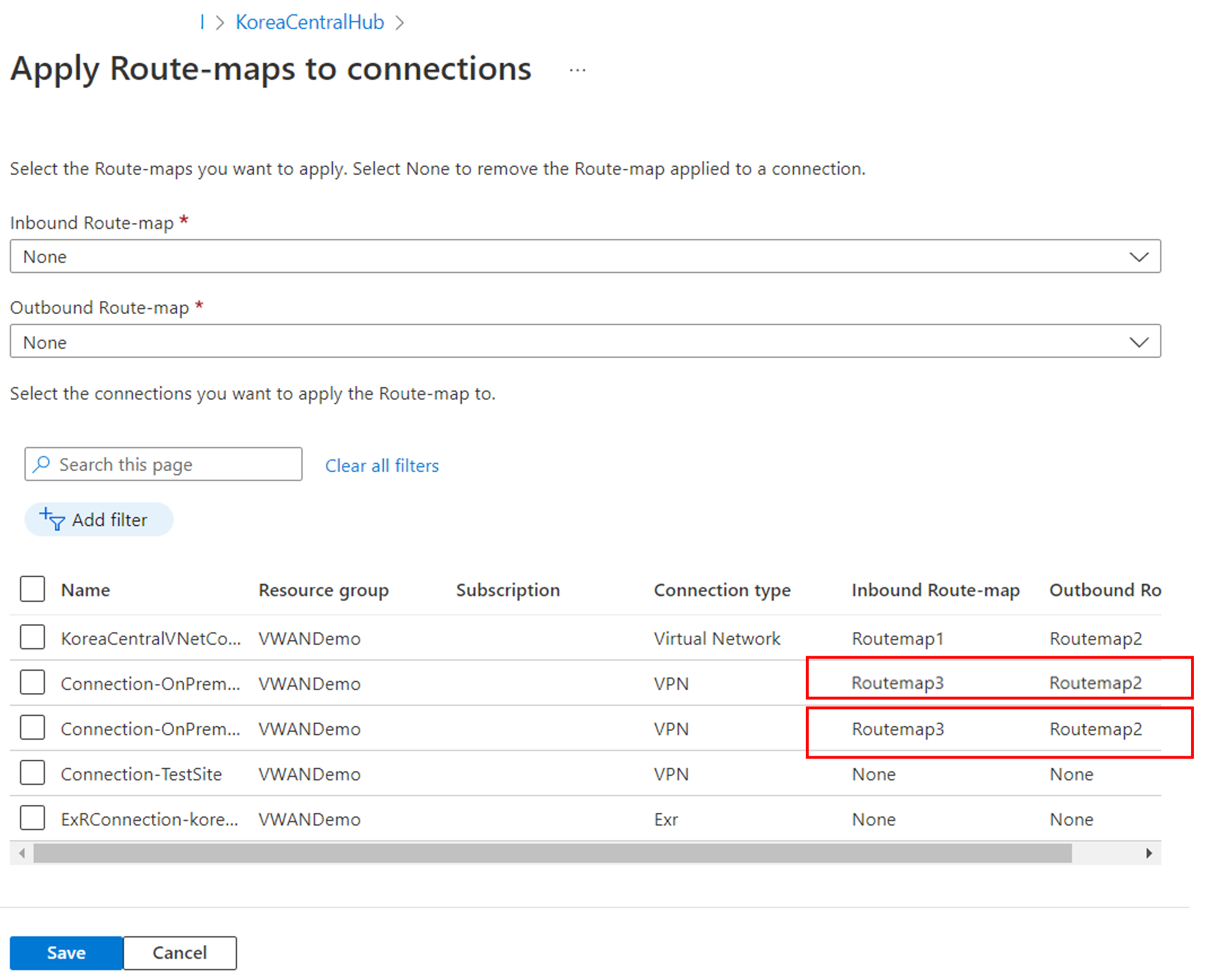

4. Verifique as alterações abrindo Aplicar mapas de rota às conexões novamente na página Mapas de rota.



5. Depois que o mapa de rota for aplicado na direção correta, use o painel Mapa de rota para verificar se o mapa de rota está funcionando conforme o esperado.

Modificar ou remover um mapa de rota ou regras de mapa de rota

1. Para modificar ou remover um mapa de rota existente, vá para a página Mapas de rota.

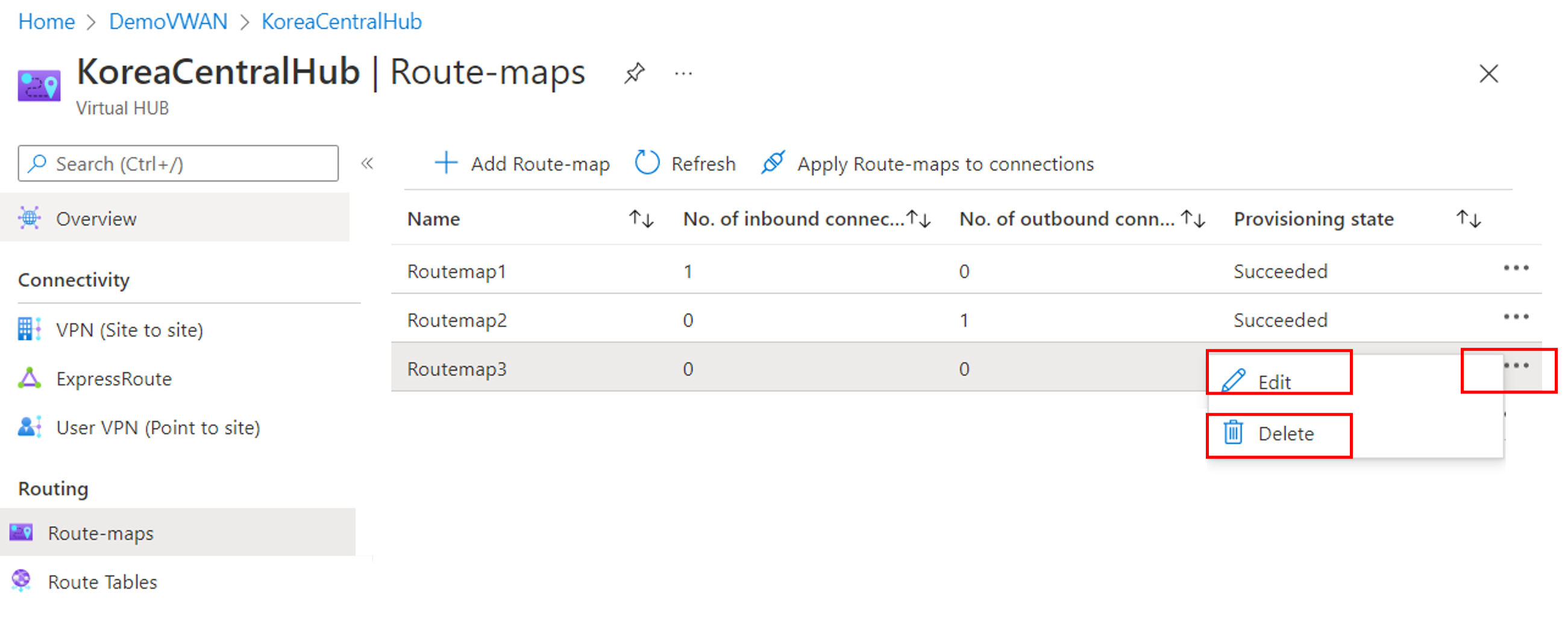

2. Na linha do mapa de rota com o qual você deseja trabalhar, selecione ... > Editar ou ... > Eliminar, respetivamente.



Modificar ou remover um mapa de rota de uma conexão

Para modificar ou remover uma regra de mapa de rota existente, use as etapas a seguir.

1. Na página Mapas de rota, na linha do mapa de rota que você deseja editar, selecione ... > Editar.

2. Na página Editar mapa de rota, selecione ... > Edite para editar a regra do mapa de rota.



3. Modifique a regra conforme necessário. Na página Editar regra de mapa de rota, selecione Adicionar e, na caixa de diálogo Lembrete, selecione Ok para armazenar as alterações de regra temporariamente e prossiga para a próxima etapa.



4. Na página Editar mapa de rota, selecione Salvar.



Resolução de Problemas

A seção a seguir descreve problemas comuns encontrados quando você configura mapas de rota em seu hub WAN virtual.

O mapa de rota entrou no estado de falha

Entre em contato com o alias de visualização para solucionar problemas: 'preview-route-maps@microsoft.com'

As rotas de resumo não estão aparecendo como esperado

1. Remova o mapa de rotas e visualize as rotas atuais na conexão. Verifique se as rotas são as rotas que você espera ver ANTES que um mapa de rotas seja aplicado.

2. Verifique se a condição de correspondência está definida corretamente. A condição de correspondência é usada para selecionar as rotas que você deseja modificar.

   • Se você estiver combinando todas as rotas em vez de apenas as selecionadas: Lembre-se, se um mapa de rota for criado sem uma condição de correspondência, todas as rotas da conexão aplicada serão correspondidas.
   • Se você tiver condições de correspondência e ainda não estiver selecionando as rotas desejadas: Verifique o critério de correspondência para garantir que ele esteja definido corretamente. Lembre-se, igual corresponde ao prefixo exato e contém prefixos de correspondência dentro da rota. (por exemplo, 10.2.30.0/24 seria incluído em um contém para 10.2.0.0/16)
   • Se você estiver usando os critérios de correspondência "contém": verifique se sua sub-rede está correta.

3. Verifique se a ação está definida corretamente. Resumir rotas requer a ação Substituir .

4. Verifique se a configuração Próxima etapa está configurada corretamente. Se você tiver várias regras de mapas de rotas e não estiver vendo a saída desejada, verifique se a última regra tem a configuração Próxima etapa definida como Encerrar. Isso garante que nenhuma outra regra seja processada.

5. Depois de fazer alterações, aplique o mapa de rota à conexão. Em seguida, use o painel de mapas de rotas para verificar se as alterações tiveram o efeito desejado.

AS-PATH não está aparecendo como esperado

1. Se você estiver resumindo um conjunto de rotas, lembre-se de que o roteador do hub retira os atributos AS-PATH dessas rotas. Você pode adicionar o AS-PATH de volta na seção de ação.

2. Remova o mapa de rotas e visualize as rotas atuais na conexão. Verifique se as rotas atuais são as rotas que você espera ver ANTES que um mapa de rotas seja aplicado.

3. Verifique se a condição de correspondência está definida corretamente. A condição de correspondência é usada para selecionar as rotas que você deseja modificar.

   • Se você estiver combinando todas as rotas, em vez de apenas as selecionadas: Lembre-se, se um mapa de rotas for criado sem condições de correspondência, todas as rotas da conexão aplicada serão correspondidas.
   • Se você tiver condições de correspondência e ainda não estiver selecionando as rotas desejadas: Verifique o Critério de correspondência para garantir que ele esteja definido corretamente. Lembre-se, igual corresponde ao prefixo exato e contém prefixos de correspondência dentro da rota. (por exemplo, 10.2.30.0/24 seria incluído em um contém para 10.2.0.0/16)
   • Se você estiver usando os critérios de correspondência "contém": verifique se sua sub-rede está correta.

4. Verifique se a ação está definida corretamente. Verifique se a configuração de substituição ou pendência está definida conforme desejado.

5. Ao adicionar ASNs ao AS-PATH, verifique se você não está usando um ASN reservado pelo Azure.

6. Verifique se a configuração Próxima etapa está configurada corretamente. Se você tiver várias regras de mapas de rotas e não estiver vendo a saída desejada, verifique se a última regra tem a configuração Próxima etapa definida como Encerrar. Isso garante que nenhuma outra regra seja processada.

7. Depois de fazer alterações, aplique o mapa de rota à conexão. Em seguida, use o painel de mapas de rotas para verificar se as alterações tiveram o efeito desejado.

Próximos passos

• Use o painel Mapas de rotas para monitorar rotas, Caminho AS e comunidades BGP.
• Para saber mais sobre mapas de rotas, consulte Sobre mapas de rotas.
