Tutorial: Desenvolver um visual de cartão de círculo do Power BI

  • Artigo

Neste tutorial, você desenvolve um cartão de círculo chamado visual do Power BI que exibe um valor de medida formatado dentro de um círculo. O visual do cartão de círculo suporta a personalização da cor de preenchimento e da espessura do contorno.

Neste tutorial, irá aprender a:

  • Crie um projeto de desenvolvimento para o seu visual.
  • Desenvolva o seu visual com elementos visuais D3.
  • Configure seu visual para processar dados.
  • Configure seu visual para se adaptar às mudanças de tamanho.
  • Configure as configurações de cor e borda adaptáveis para o seu visual.

Nota

Para obter o código-fonte completo deste visual, consulte cartão circular Power BI visual.

Pré-requisitos

Antes de começar a desenvolver seu visual do Power BI, verifique se você tem tudo listado nesta seção.

Criar um projeto de desenvolvimento

Nesta seção, você cria um projeto para o visual do cartão circular.

Nota

Neste tutorial, o Visual Studio Code (VS Code) é usado para desenvolver o visual do Power BI.

  1. Abra um novo terminal no VS Code e navegue até a pasta na qual você deseja criar seu projeto.

  2. Digite o seguinte comando no terminal do PowerShell:

    pbiviz new CircleCard

  3. Abra a pasta CircleCard no explorador do VS Code . (Pasta de abertura de arquivo>).

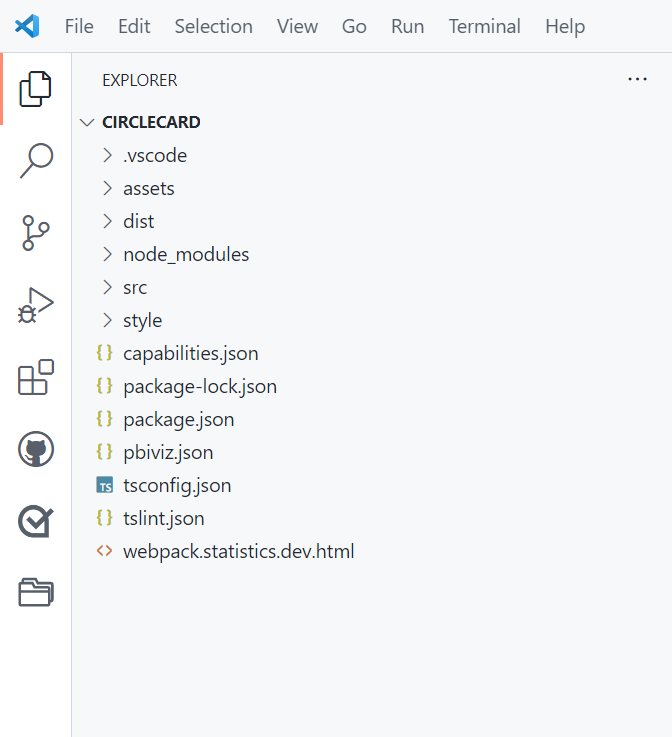

    Captura de ecrã da janela de código VS aberta para a pasta do cartão circular.

    Para obter uma explicação detalhada da função de cada um desses arquivos, consulte Estrutura visual do projeto do Power BI.

  4. Verifique a janela do terminal e confirme que você está no diretório circleCard. Instale as dependências das ferramentas visuais do Power BI.

    npm install

    Gorjeta

    Para ver quais dependências foram instaladas no visual, verifique o arquivo package.json .

  5. Inicie o visual do cartão circular.

    pbiviz start

    O seu visual está agora a ser executado enquanto está alojado no seu computador.

    Importante

    Não feche a janela do PowerShell até o final do tutorial. Para interromper a execução do visual, digite Ctrl+C e, se solicitado a encerrar o trabalho em lote, digite Y e, em seguida, Enter.

Exibir o visual no serviço do Power BI

Para testar o visual no serviço do Power BI, usaremos o relatório Análise de vendas dos EUA. Você pode baixar esse relatório e carregá-lo no serviço do Power BI.

Você também pode usar seu próprio relatório para testar o visual.

Nota

Antes de continuar, verifique se você ativou as configurações do desenvolvedor de elementos visuais.

  1. Entre no PowerBI.com e abra o relatório Análise de vendas dos EUA.

  2. Selecione Editar.

    Captura de ecrã da opção de edição no serviço Power B I.

  3. Crie uma nova página para teste, clicando no botão Nova página na parte inferior da interface de serviço do Power BI.

    Captura de ecrã do novo botão de página no serviço Power B I.

  4. No painel Visualizações, selecione o Visual do desenvolvedor.

    Captura de tela do visual do desenvolvedor no painel de visualizações.

    Este visual representa o visual personalizado que você está executando no seu computador. Ele só está disponível quando a configuração de depuração visual personalizada está ativada.

  5. Verifique se um visual foi adicionado à tela de relatório.

    Captura de tela do novo visual adicionado ao relatório.

    Este é um visual simples que exibe o número de vezes que seu método de atualização foi chamado. Nesta fase, o visual não recupera nenhum dado.

    Nota

    Se o visual exibir uma mensagem de erro de conexão, abra uma nova guia no navegador, navegue até https://localhost:8080/assetse autorize o navegador a usar esse endereço.

    Captura de tela do novo visual exibindo um erro de conexão.

  6. Enquanto o novo visual estiver selecionado, vá para o painel Campos , expanda Vendas e selecione Quantidade.

    Captura de tela do campo Quantidade de serviço Power B I na tabela de vendas no relatório de análise de vendas U S.

  7. Para testar como o visual está respondendo, redimensione-o e observe que o valor de contagem de atualizações aumenta sempre que você redimensiona o visual.

    Captura de tela do novo visual exibindo um número de contagem de atualização diferente, depois de ser redimensionado.

Adicionar elementos visuais e texto

Nesta seção, você aprenderá como transformar seu visual em um círculo e fazê-lo exibir texto.

Modificar o arquivo visual

Configure o arquivo visual.ts .

Gorjeta

Para melhorar a legibilidade, é recomendável formatar o documento sempre que copiar trechos de código em seu projeto. Clique com o botão direito do mouse em qualquer lugar no código VS e selecione Formatar documento (ou digite Alt+Shift+F).

  1. No VS Code, no painel Explorer, expanda a pasta src e selecione o arquivo visual.ts.

    Captura de tela do acesso ao arquivo visual.ts no código V S.

  2. Remova todo o código sob o comentário MIT License.

    Importante

    Observe os comentários na parte superior do arquivo visual.ts . A permissão para usar os pacotes visuais do Power BI é concedida gratuitamente sob os termos da Licença do Massachusetts Institute of Technology (MIT). Como parte do acordo, você deve deixar os comentários na parte superior do arquivo.

  3. Importe as bibliotecas e módulos necessários e defina a seleção de tipo para a biblioteca d3:

    "use strict";

import "./../style/visual.less";
import powerbi from "powerbi-visuals-api";
import VisualConstructorOptions = powerbi.extensibility.visual.VisualConstructorOptions;
import VisualUpdateOptions = powerbi.extensibility.visual.VisualUpdateOptions;
import IVisual = powerbi.extensibility.visual.IVisual;
import DataView = powerbi.DataView;
import IVisualHost = powerbi.extensibility.IVisualHost;
import * as d3 from "d3";
type Selection<T extends d3.BaseType> = d3.Selection<T, any, any, any>;

    Nota

    Se a biblioteca JavaScript D3 não tiver sido instalada como parte da sua configuração, instale-a agora. No PowerShell, execute npm i d3@latest --save

    Observe que entre os itens que você importou estão:

    • IVisualHost - Uma coleção de propriedades e serviços usados para interagir com o host visual (Power BI).
    • Biblioteca D3 - Biblioteca JavaScript para criação de documentos orientados por dados.

  4. Abaixo das importações, crie uma classe visual vazia. A classe visual implementa a interface IVisual onde todos os visuais começam:

    export class Visual implements IVisual {

}

    Para obter informações sobre o que entra na classe visual, consulte Visual API. Nas próximas três etapas, definimos essa classe.

  5. Adicione métodos privados de nível de classe no início da classe visual:

    private host: IVisualHost;
private svg: Selection<SVGElement>;
private container: Selection<SVGElement>;
private circle: Selection<SVGElement>;
private textValue: Selection<SVGElement>;
private textLabel: Selection<SVGElement>;

    Observe que alguns desses métodos particulares usam o tipo Seleção.

  6. Defina os elementos circle e text no método do construtor . Este método é chamado quando o visual é instanciado. Os gráficos vetoriais escaláveis (SVG) D3 permitem criar três formas: um círculo e dois elementos de texto:

    constructor(options: VisualConstructorOptions) {
    this.svg = d3.select(options.element)
        .append('svg')
        .classed('circleCard', true);
    this.container = this.svg.append("g")
        .classed('container', true);
    this.circle = this.container.append("circle")
        .classed('circle', true);
    this.textValue = this.container.append("text")
        .classed("textValue", true);
    this.textLabel = this.container.append("text")
        .classed("textLabel", true);
}

  7. Defina a largura e a altura no método de atualização. Esse método é chamado sempre que há uma alteração nos dados ou no ambiente do host, como um novo valor ou redimensionamento.

    public update(options: VisualUpdateOptions) {
    let width: number = options.viewport.width;
    let height: number = options.viewport.height;
    this.svg.attr("width", width);
    this.svg.attr("height", height);
    let radius: number = Math.min(width, height) / 2.2;
    this.circle
        .style("fill", "white")
        .style("fill-opacity", 0.5)
        .style("stroke", "black")
        .style("stroke-width", 2)
        .attr("r", radius)
        .attr("cx", width / 2)
        .attr("cy", height / 2);
    let fontSizeValue: number = Math.min(width, height) / 5;
    this.textValue
        .text("Value")
        .attr("x", "50%")
        .attr("y", "50%")
        .attr("dy", "0.35em")
        .attr("text-anchor", "middle")
        .style("font-size", fontSizeValue + "px");
    let fontSizeLabel: number = fontSizeValue / 4;
    this.textLabel
        .text("Label")
        .attr("x", "50%")
        .attr("y", height / 2)
        .attr("dy", fontSizeValue / 1.2)
        .attr("text-anchor", "middle")
        .style("font-size", fontSizeLabel + "px");
}

  8. Salve o arquivo visual.ts .

(Opcional) Revise o código no arquivo visual

Verifique se o código final no arquivo visual.ts tem esta aparência:

/*
*  Power BI Visual CLI
*
*  Copyright (c) Microsoft Corporation
*  All rights reserved.
*  MIT License
*
*  Permission is hereby granted, free of charge, to any person obtaining a copy
*  of this software and associated documentation files (the ""Software""), to deal
*  in the Software without restriction, including without limitation the rights
*  to use, copy, modify, merge, publish, distribute, sublicense, and/or sell
*  copies of the Software, and to permit persons to whom the Software is
*  furnished to do so, subject to the following conditions:
*
*  The above copyright notice and this permission notice shall be included in
*  all copies or substantial portions of the Software.
*
*  THE SOFTWARE IS PROVIDED *AS IS*, WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
*  IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY,
*  FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE
*  AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER
*  LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM,
*  OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN
*  THE SOFTWARE.
*/
"use strict";

import "./../style/visual.less";
import powerbi from "powerbi-visuals-api";
import VisualConstructorOptions = powerbi.extensibility.visual.VisualConstructorOptions;
import VisualUpdateOptions = powerbi.extensibility.visual.VisualUpdateOptions;
import IVisual = powerbi.extensibility.visual.IVisual;
import DataView = powerbi.DataView;
import IVisualHost = powerbi.extensibility.IVisualHost;
import * as d3 from "d3";
type Selection<T extends d3.BaseType> = d3.Selection<T, any, any, any>;

export class Visual implements IVisual {
    private host: IVisualHost;
    private svg: Selection<SVGElement>;
    private container: Selection<SVGElement>;
    private circle: Selection<SVGElement>;
    private textValue: Selection<SVGElement>;
    private textLabel: Selection<SVGElement>;

    constructor(options: VisualConstructorOptions) {
        this.svg = d3.select(options.element)
            .append('svg')
            .classed('circleCard', true);
        this.container = this.svg.append("g")
            .classed('container', true);
        this.circle = this.container.append("circle")
            .classed('circle', true);
        this.textValue = this.container.append("text")
            .classed("textValue", true);
        this.textLabel = this.container.append("text")
            .classed("textLabel", true);
    }

    public update(options: VisualUpdateOptions) {
        let width: number = options.viewport.width;
        let height: number = options.viewport.height;
        this.svg.attr("width", width);
        this.svg.attr("height", height);
        let radius: number = Math.min(width, height) / 2.2;
        this.circle
            .style("fill", "white")
            .style("fill-opacity", 0.5)
            .style("stroke", "black")
            .style("stroke-width", 2)
            .attr("r", radius)
            .attr("cx", width / 2)
            .attr("cy", height / 2);
        let fontSizeValue: number = Math.min(width, height) / 5;
        this.textValue
            .text("Value")
            .attr("x", "50%")
            .attr("y", "50%")
            .attr("dy", "0.35em")
            .attr("text-anchor", "middle")
            .style("font-size", fontSizeValue + "px");
        let fontSizeLabel: number = fontSizeValue / 4;
        this.textLabel
            .text("Label")
            .attr("x", "50%")
            .attr("y", height / 2)
            .attr("dy", fontSizeValue / 1.2)
            .attr("text-anchor", "middle")
            .style("font-size", fontSizeLabel + "px");
    }
}

Modificar o arquivo de recursos

O visual do cartão de círculo é um visual simples que não cria nenhum objeto no painel Formato. Portanto, você pode remover com segurança a seção de objetos do arquivo.

  1. Abra seu projeto no VS Code (File>Open Folder).

  2. Selecione o arquivo capabilities.json .

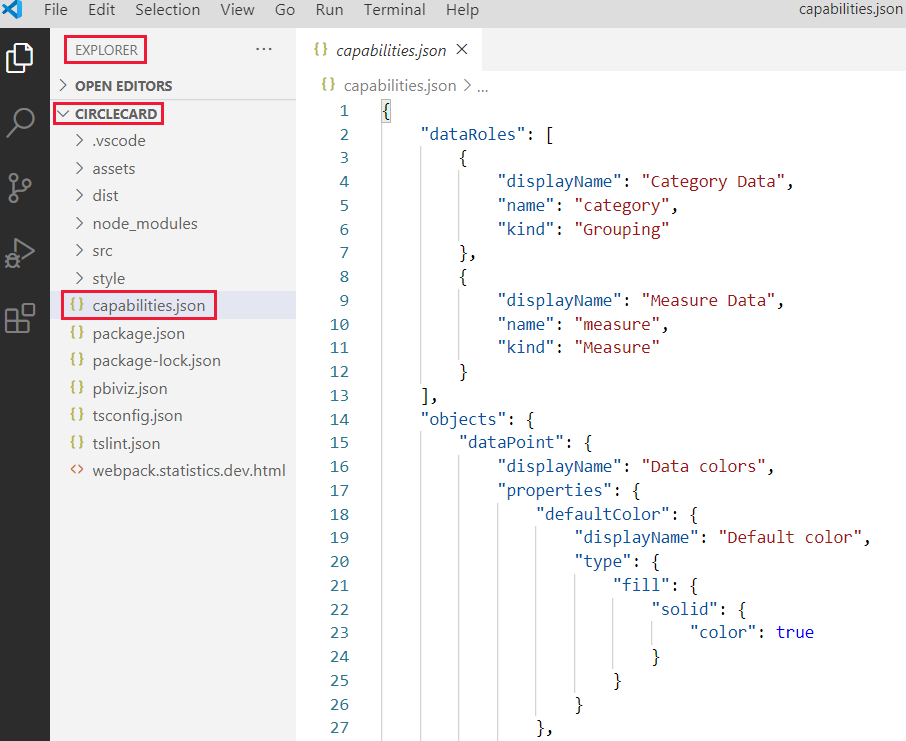

    Captura de tela do acesso ao arquivo capabilities.json no código V S.

  3. Remova a matriz de objetos inteira.
    Não deixe linhas em branco entre dataRoles e dataViewMappings.

  4. Salve o arquivo capabilities.json .

Reinicie o visual da placa circular

Pare a execução do visual e reinicie-o.

  1. Na janela do PowerShell onde você iniciou o visual, digite Ctrl+C. Se for solicitado a encerrar o trabalho em lote, digite Y e, em seguida , Enter.

  2. No PowerShell, inicie o visual novamente.

    pbiviz start

Teste o visual com os elementos adicionados

Verifique se o visual exibe os elementos recém-adicionados.

  1. No serviço do Power BI, abra o relatório Análise de Vendas do Power BI EUA. Se você estiver usando um relatório diferente para desenvolver o visual do cartão circular, navegue até esse relatório.

  2. Arraste um valor para a caixa Medir e certifique-se de que o visual tem a forma de um círculo.

    Captura de tela do cartão de círculo visual em forma de círculo.

    Se o visual não estiver exibindo nada, no painel Campos , arraste o campo Quantidade para o visual do desenvolvedor.

  3. Redimensione o visual.

    Observe que o círculo e o texto são dimensionados para se ajustarem às dimensões do visual. O método update é chamado quando você redimensiona o visual e, como resultado, os elementos visuais são redimensionados.

Ativar recarga automática

Use essa configuração para garantir que o visual seja recarregado automaticamente sempre que você salvar alterações no projeto.

  1. Navegue até o relatório Análise de Vendas do Power BI US (ou até o projeto que tem seu cartão circular visual).

  2. Selecione o visual do cartão circular.

  3. Na barra de ferramentas flutuante, selecione Alternar recarga automática.

    Captura de tela de clicar na opção de recarga automática de alternância, na barra de ferramentas flutuante visual do cartão circular.

Obter o visual para processar dados

Nesta seção, você define funções de dados e mapeamentos de exibição de dados. Você também modifica o visual para exibir o nome do valor que ele está exibindo.

Configurar o arquivo de recursos

Modifique o arquivo capabilities.json para definir a função de dados, objetos e mapeamentos de exibição de dados.

  • Definir a função de dados

    Defina a matriz dataRoles com uma única função de dados da medida do tipo. Essa função de dados é chamada de medida e é exibida como Medida. Ele permite passar um campo de medida ou um campo que é somado.

    1. Abra o arquivo capabilities.json no VS Code.

    2. Remova todo o conteúdo dentro da matriz dataRoles .

    3. Insira o seguinte código na matriz dataRoles .

      {
    "displayName": "Measure",
    "name": "measure",
    "kind": "Measure"
}

    4. Salve o arquivo capabilities.json .

  • Definir o mapeamento da exibição de dados

    Defina um campo chamado medida na matriz dataViewMappings . Este campo pode ser passado para a função de dados.

    1. Abra o arquivo capabilities.json no VS Code.

    2. Remova todo o conteúdo dentro da matriz dataViewMappings .

    3. Insira o seguinte código na matriz dataViewMappings .

      {
    "conditions": [
        { "measure": { "max": 1 } }
    ],
    "single": {
        "role": "measure"
    }
}

    4. Salve o arquivo capabilities.json .

Confirme se o seu ficheiro capabilities.json tem o seguinte aspeto:

{
    "dataRoles": [
        {
            "displayName": "Measure",
            "name": "measure",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "conditions": [
                { "measure": { "max": 1 } }
            ],
            "single": {
                "role": "measure"
            }
        }
    ],
    "privileges": []
}

(Opcional) Revise as alterações no código do arquivo de recursos

Verifique se o visual do cartão circular exibe o campo de medida e revise as alterações feitas usando a opção Mostrar Dataview .

  1. No serviço do Power BI, abra o relatório Análise de Vendas do Power BI EUA. Se você estiver usando um relatório diferente para desenvolver o visual do cartão circular, navegue até esse relatório.

  2. Observe que o visual da placa circular agora pode ser configurado com um campo intitulado Medida. Você pode arrastar e soltar elementos do painel Campos no campo Medida .

    Captura de ecrã da medida do cartão circular arquivada no painel de visualização do serviço Power BI.

    Nota

    O projeto visual ainda não inclui lógica de vinculação de dados.

  3. Na barra de ferramentas flutuante, selecione Mostrar Dataview.

    Captura de tela do botão show dataview, localizado na barra de ferramentas flutuante do cartão circular.

  4. Selecione os três pontos para expandir a exibição e selecione single para visualizar o valor.

    Captura de tela da figura do valor conforme ela é exibida na opção de exibição de dados do cartão circular.

  5. Expanda metadados, depois a matriz de colunas e revise os valores format e displayName .

    Captura de tela dos valores de formato e nome de exibição conforme exibido na opção de exibição de dados show do cartão circular.

  6. Para alternar de volta para o visual, na barra de ferramentas flutuante acima do visual, selecione Mostrar Dataview.

Configurar o visual para consumir dados

Até agora, o visual renderiza, mas não exibe nenhum dado. Nesta seção, você faz alterações no arquivo visual.ts , para que o visual do cartão circular possa consumir dados.

  1. Abra o arquivo visual.ts no VS Code.

  2. No método de atualização:

    • Adicione a seguinte instrução como a primeira instrução. A instrução atribui dataView a uma variável para facilitar o acesso e declara a variável para fazer referência ao objeto dataView .

      let dataView: DataView = options.dataViews[0];

    • Substitua .text("Value") por esta linha de código:

      .text(<string>dataView.single.value)

    • Substitua .text("Label") por esta linha de código:

      .text(dataView.metadata.columns[0].displayName)

  3. Salve o arquivo visual.ts .

  4. Analise o visual no serviço do Power BI.

O visual agora exibe o nome e o valor do campo de dados selecionado.

Captura de tela de um visual de cartão circular exibindo o valor da quantidade.

Agora você criou um visual funcional do Power BI. Você pode adicionar opções de formatação a ele, ou você pode empacotá-lo como está para uso imediato.

Conteúdos relacionados
