Restrições de precedência

Aplica-se a: SQL Server SSIS Integration Runtime no Azure Data Factory

As restrições de precedência vinculam executáveis, contêineres e tarefas em pacotes em um fluxo de controle e especificam condições que determinam a execução de executáveis. Um executável pode ser um contêiner Loop For, Loop Foreach ou Sequência; uma tarefa; ou um manipulador de eventos. Os manipuladores de eventos também usam restrições de precedência para vincular os seus executáveis a um fluxo de controle.

Uma restrição de precedência vincula dois executáveis: o de precedência e o restrito. O executável de precedência é executado antes do executável restrito e o resultado da execução do executável de precedência poderá determinar se o executável restrito será executado. O diagrama a seguir mostra dois executáveis vinculados por uma restrição de precedência.

Executáveis conectados por uma restrição de precedência

Em um fluxo de controle linear, ou seja, aquele sem-ramificação, as restrições de precedência orientam sozinhas a sequência na qual a tarefa é executada. Se um fluxo de controle se ramifica, o mecanismo de tempo de execução do Integration Services determina a ordem de execução entre as tarefas e contêineres que vêm logo após a ramificação. O mecanismo de tempo de execução também determina a ordem de execução entre fluxos de trabalho não conectados em um fluxo de controle.

A arquitetura de contêiner aninhado do Integration Services permite que todos os contêineres, com exceção do contêiner host da tarefa que encapsula somente uma única tarefa, incluam outros contêineres, cada um com seu próprio fluxo de controle. Os contêineres Loop For, Loop Foreach e Sequência podem incluir várias tarefas e outros contêineres que, por sua vez, podem incluir várias tarefas e contêineres. Por exemplo, um pacote com uma tarefa Script e um contêiner Sequência tem uma restrição de precedência que vincula a tarefa Script e o contêiner Sequência. O contêiner Sequência inclui três tarefas Script e suas restrições de precedência vinculam as três tarefas Script em um fluxo de controle. O diagrama a seguir mostra as restrições de precedência em um pacote com dois níveis de aninhamento.

Restrições de precedência em um pacote

Como o pacote está no topo da hierarquia de contêineres do SSIS, vários pacotes não podem ser vinculados por restrições de precedência; entretanto, é possível adicionar uma tarefa Executar Pacote a um pacote e, indiretamente, vincular outro pacote ao fluxo de controle.

É possível configurar restrições de precedência adotando um dos seguinte procedimentos:

  • Especifique uma operação de avaliação. A restrição de precedência usa um valor de restrição, uma expressão, ambos ou para determinar se o executável restrito será executado.

  • Se a restrição de precedência usar um resultado de execução, você poderá especificar o resultado de execução para ser sucesso, falha ou conclusão.

  • Se a restrição de precedência usar um resultado de avaliação, você poderá fornecer uma expressão que avalie a um booleano.

  • Especifique se a restrição de precedência é avaliada isoladamente ou junto com outras restrições aplicáveis ao executável restrito.

Operações de avaliação

O Integration Services fornece as seguintes operações de avaliação:

  • Uma restrição que usa somente o resultado da execução do executável de precedência para determinar se o executável restrito será executado. O resultado da execução do executável de precedência pode ser conclusão, sucesso ou falha. Essa é a operação padrão.

  • Uma expressão que é avaliada para determinar se o executável restrito será executado. Se a expressão avaliar como true, o executável restrito será executado.

  • Uma expressão e uma restrição que combinam os requisitos dos resultados da execução do executável de precedência e os resultados de retorno da avaliação da expressão.

  • Uma expressão ou restrição que usa os resultados da execução do executável de precedência ou os resultados de retorno da avaliação da expressão.

O Designer do SSIS usa cores para identificar o tipo de restrição de precedência. A restrição Bem-sucedida é verde, a restrição Falha é vermelha, e a restrição Conclusão é azul. Para exibir rótulos de texto no Designer do SSIS que mostrem o tipo de restrição, você deve configurar os recursos de acessibilidade do Designer do SSIS.

A expressão deve ser uma expressão válida do SSIS e pode incluir funções, operadores e variáveis do sistema e personalizadas. Para obter informações, confira Expressões do Integration Services (SSIS) e Manipuladores de Eventos do Integration Services (SSIS).

Resultados da execução

A restrição de precedência pode usar os resultados de execução a seguir sozinhos ou em combinação com uma expressão.

  • A conclusão requer que somente o executável de precedência seja concluído, sem considerar o resultado, para que o executável restrito seja executado.

  • O sucesso requer que o executável de precedência seja concluído com êxito para que o executável restrito seja executado.

  • A falha requer que o executável de precedência falhe para que o executável restrito seja executado.

Observação

Somente as restrições de precedência que forem membros da mesma coleção Restrição de Precedência poderão ser agrupadas em uma condição AND lógica. Por exemplo, você não pode combinar restrições de precedência de dois contêineres Loop Foreach.

Definir as propriedades de uma restrição de precedência com o Editor de Restrição de Precedência

  1. No SQL Server Data Tools (SSDT), abra o projeto do Integration Services que contém o pacote desejado.

  2. No Gerenciador de Soluções, clique duas vezes no pacote para abri-lo.

  3. Clique na guia Fluxo de Controle .

  4. Clique duas vezes na restrição de precedência.

    O Editor de Restrição de Precedência será aberto.

  5. Na lista suspensa Operação de avaliação , selecione uma operação de avaliação.

  6. Na lista suspensa Valor , selecione o resultado de execução do executável de precedência.

  7. Se a operação de avaliação usar uma expressão, na caixa Expressão , digite uma expressão e clique em Testar para avaliá-la.

    Observação

    Nomes de variáveis diferenciam maiúsculas e minúsculas.

  8. Se forem conectadas tarefas múltiplas ou contêineres ao executável restrito, selecione AND Lógico para especificar que os resultados de execução de todos os executáveis precedentes deverão se avaliados como true. Selecione OR Lógico para especificar que só um resultado de execução precisa ser avaliado como true.

  9. Clique em OK para fechar o Editor de Restrição de Precedência.

  10. Para salvar o pacote atualizado, clique em Salvar Itens Selecionados no menu Arquivo .

Editor de Restrição de Precedência

Use a caixa de diálogo Editor de Restrição de Precedência para configurar as restrições de precedência.

Opções

Operação de avaliação
Especifica a operação de avaliação usada pela restrição de precedência. As operações são: Constraint, Expression, Expression and Constraint e Expression or Constraint.

Valor
Especifique o valor de restrição: Success, Failure ou Completion.

Observação

A linha de restrição de precedência é verde para Success, realçado para Failuree azul para Completion.

Expression
Se usar as operações Expressão, Expressão e Restriçãoou Expressão ou Restrição, digite uma expressão ou inicie o Construtor de Expressões para criar a expressão. A expressão deve ser avaliada como um booliano.

Test
Valide a expressão.

AND lógico
Selecione para especificar que várias restrições de precedência no mesmo executável devem ser avaliadas juntas. Todas as restrições devem ser avaliadas como True.

Observação

Este tipo de restrição de precedência aparece como uma linha sólida nas cores verde, realçado ou azul.

OR lógico
Selecione para especificar que várias restrições de precedência no mesmo executável devem ser avaliadas juntas. Pelo menos uma restrição deve ser avaliada como True.

Observação

Este tipo de restrição de precedência aparece como uma linha pontilhada nas cores verde, realçado ou azul.

Definir as propriedades de uma restrição de precedência na janela Propriedades

  1. No SSDT (SQL Server Data Tools), abra o projeto do Integration Services que contém o pacote que você deseja modificar.

  2. No Gerenciador de Soluções, clique duas vezes no pacote para abri-lo.

  3. Clique na guia Fluxo de Controle . Na superfície de design da guia Fluxo de Controle , clique com o botão direito do mouse na restrição de precedência e clique em Propriedades. Na janela Propriedades, modifique os valores de propriedade.

  4. Na janela Propriedades , defina as seguintes propriedades de leitura/gravação de restrições de precedência:

    Propriedade de leitura/gravação Ação de configuração
    Descrição Forneça uma descrição.
    EvalOp Selecione uma operação de avaliação. Se a operação Expression, ExpressionAndConstantou ExpressionOrConstant for selecionada, você poderá especificar uma expressão.
    Expression Se a operação de avaliação incluir uma expressão, forneça uma expressão. A expressão deve ser avaliada como um booliano. Para obter mais informações sobre a linguagem de expressão, confira Expressões do Integration Services (SSIS).
    LogicalAnd Defina LogicalAnd para especificar se a restrição de precedência é avaliada juntamente com outras restrições de precedência, quando vários executáveis precederem e estiverem vinculados ao executável restrito
    Nome Atualize o nome da restrição de precedência.
    ShowAnnotation Especifique o tipo de anotação a ser usada. Selecione Nunca para desabilitar anotações, AsNeeded para habilitar a anotação sob demanda, ConstraintName para efetuar anotações automáticas usando o valor da propriedade Name, ConstraintDescription para efetuar anotações automaticamente usando o valor da propriedade Description e ConstraintOptions para efetuar anotações automáticas usando os valores das propriedades Value e Expression.
    Valor Se a operação de avaliação especificada na propriedade EvalOP incluir uma restrição, selecione o resultado de execução do executável de restrição.
  5. Feche a janela Propriedades.

  6. Para salvar o pacote atualizado, clique em Salvar Itens Selecionados no menu Arquivo .

Definir o valor de uma restrição de precedência com o menu de atalho

  1. No SQL Server Data Tools (SSDT), abra o projeto do Integration Services que contém o pacote desejado.

  2. No Gerenciador de Soluções, clique duas vezes no pacote para abri-lo.

  3. Clique na guia Fluxo de Controle .

  4. Na superfície de design da guia Fluxo de controle , clique com o botão direito do mouse na restrição de precedência e depois clique em Êxito, Falhaou Conclusão.

  5. Para salvar o pacote atualizado, clique em Salvar Item Selecionado no menu Arquivo .

Adicionar expressões a restrições de precedência

Uma restrição de precedência pode usar uma expressão para definir a restrição entre dois executáveis: o executável de precedência e o executável de restrição. Os executáveis podem ser tarefas ou contêineres. A expressão pode ser usada sozinha ou em combinação com o resultado de execução do executável da restrição. O resultado da execução de um executável pode ter sucesso ou falha. Quando você configura o resultado de execução de uma restrição de precedência, pode definir o resultado de execução como Sucesso, Falhaou Conclusão. Sucesso exige que o executável de precedência tenha sucesso, Falha exige que o executável de precedência falhe e Conclusão indica que o executável de restrição deve ser executado independentemente da tarefa de restrição ter sucesso ou falhar. Para obter informações, consulte Restrições de precedência.

A expressão deve ser avaliada como Verdadeira ou Falsa e deve ser uma expressão válida do Integration Services. A expressão pode usar literais, variáveis personalizadas e de sistema e as funções e operadores que a gramática de expressão do SSIS fornece. Por exemplo, a expressão @Count == SQRT(144) + 10 usa a variável Count, a função SQRT e os operadores de igual (==) e soma (+). Para saber mais, confira Expressões do Integration Services (SSIS).

Na ilustração a seguir, as tarefas A e B estão vinculadas por uma restrição de precedência que usa um resultado de execução e uma expressão. O valor da restrição é definido como Êxito e a expressão é @X >== @Z. A tarefa B, a tarefa de restrição, só será executada se a tarefa A for concluída com sucesso e o valor da variável X for maior que ou igual ao valor da variável Z.

Restrição de precedência entre duas tarefas

Os executáveis também podem ser vinculados usando múltiplas restrições de precedência que contenham expressões diferentes. Por exemplo, na ilustração a seguir, as tarefas B e C estão vinculadas à tarefa A por restrições de precedência que usam resultados de execução e expressões. Ambos os valores de restrição estão definidos como Êxito. Uma restrição de precedência inclui a expressão @X >== @Z e a outra restrição de precedência inclui a expressão @X < @Z. Dependendo dos valores da variável X e da variável Z, uma das tarefas C ou B será executada.

Expressões em restrições de precedência

Você pode adicionar ou modificar uma expressão usando o Editor de Restrição de Precedência no Designer do SSIS e a janela Propriedades que o SSDT (SQL Server Data Tools) fornece. Entretanto, a janela Propriedades não fornece verificação da sintaxe de expressão.

Se uma restrição de precedência incluir uma expressão, um ícone será exibido na superfície de design da guia Fluxo de Controle , próximo à restrição de precedência e a dica de ferramenta sobre o ícone exibirá a expressão.

Adicionar uma expressão a uma restrição de precedência

  1. No SQL Server Data Tools (SSDT), abra o projeto do Integration Services que contém o pacote desejado.

  2. No Gerenciador de Soluções, clique duas vezes no pacote para abri-lo.

  3. Clique na guia Fluxo de Controle .

  4. Na superfície de design da guia Fluxo de Controle , clique duas vezes na restrição de precedência. O Editor de Restrição de Precedência será aberto.

  5. Selecione Expressão, Expressão e Restriçãoou Expressão ou Restrição na lista Operação de avaliação .

  6. Digite uma expressão na caixa de texto Expressão ou inicie o Construtor de Expressões para criar uma expressão.

  7. Para validar a sintaxe da expressão, clique em Testar.

  8. Para salvar o pacote atualizado, clique em Salvar Itens Selecionados no menu Arquivo .

Combinar valores de execução e expressões

A tabela a seguir descreve os efeitos de combinar uma restrição de valor de execução e uma expressão em uma restrição de precedência.

Operação de avaliação A restrição avalia como A expressão avalia como O executável restrito executa
Constraint True N/D True
Constraint Falso N/D Falso
Expression N/D True True
Expression N/D Falso Falso
Restrição e expressão True True True
Restrição e expressão True Falso Falso
Restrição e expressão Falso True Falso
Restrição e expressão Falso Falso Falso
Restrição ou expressão True True True
Restrição ou expressão True False True
Restrição ou expressão Falso True True
Restrição ou expressão Falso Falso Falso

Cenários de restrição complexos com várias restrições de precedência

Uma restrição de precedência conecta dois executáveis: duas tarefas, dois contêineres, ou um de cada. Eles são conhecidos como o executável de precedência e o executável restrito. Um executável restrito pode ter múltiplas restrições de precedência. Para obter informações, consulte Restrições de precedência.

Reunir cenários de restrição complexos por agrupamento de restrições permite que você implemente o fluxo de controle complexo em pacotes. Por exemplo, na ilustração a seguir, a Tarefa D está vinculada à Tarefa A por uma restrição Êxito , a Tarefa D está vinculada à Tarefa B por uma restrição Falha e a Tarefa D está vinculada à Tarefa C por uma restrição Êxito . As restrições de precedência entre as Tarefas D e A, entre as Tarefas D e B e entre as Tarefas D e C participam de uma relação lógica and . Portanto, para que a Tarefa D seja executada, a Tarefa A deve ser executada com êxito, a Tarefa B deve falhar e a Tarefa C deve ser executada com êxito.

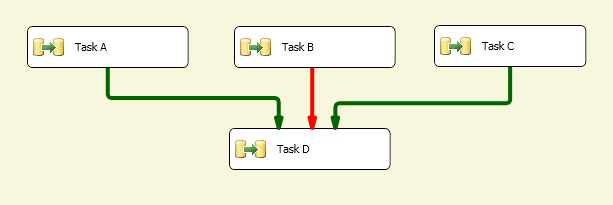

Tarefas vinculadas por restrições de precedência

Propriedade LogicalAnd

Se uma tarefa ou contêiner tiver múltiplas restrições, a propriedade LogicalAnd especificará se uma restrição de precedência é avaliada isoladamente ou junto com outras restrições.

Você pode definir a propriedade LogicalAnd usando o Editor de Restrição de Precedência no Designer do SSIS ou na janela Propriedades que o SSDT (SQL Server Data Tools) fornece.

Definir o valor padrão de restrições de precedência

Quando você usa o Designer do SSIS pela primeira vez, o valor padrão de uma restrição de precedência é Êxito. Siga estas etapas para configurar o Designer do SSIS para usar um valor padrão diferente para restrições de precedência.

  1. Abra o SQL Server Data Tools (SSDT).

  2. No menu Ferramentas , clique em Opções.

  3. Na caixa de diálogo Opções , expanda Designers do Business Intelligence e então expanda Designers do Integration Services.

  4. Clique em Conexão Automática do Fluxo de Controle e selecione Conectar uma nova forma à forma selecionada por padrão.

  5. Na lista suspensa, escolha Usar uma restrição de Falha para a nova forma ou Usar uma restrição de Conclusão para a nova forma.

  6. Clique em OK.

Criar uma restrição de precedência padrão

  1. No SQL Server Data Tools (SSDT), abra o projeto do Integration Services que contém o pacote desejado.

  2. No Gerenciador de Soluções, clique duas vezes no pacote para abri-lo.

  3. Clique na guia Fluxo de Controle .

  4. Na superfície de design da guia Fluxo de Controle , clique na tarefa ou no contêiner e arraste seu conector para o executável em que você deseja aplicar a restrição de precedência.

  5. Para salvar o pacote atualizado, clique em Salvar Itens Selecionados no menu Arquivo .
