Configurar a instância de cluster de failover – iSCSI – SQL Server em Linux

Aplica-se a: SQL Server – Linux

Este artigo explica como configurar o armazenamento iSCSI para uma FCI (instância de cluster de failover) no Linux.

Configurar iSCSI

O iSCSI usa a rede para apresentar discos de um servidor conhecido como um destino para servidores. Os servidores que se conectam ao destino iSCSI exigem que um iniciador iSCSI esteja configurado. Os discos no destino recebem permissões explícitas, de forma que somente os iniciadores que devem poder acessá-los conseguem fazer isso. O próprio destino deve estar altamente disponível e ser confiável.

Informações importantes de destino iSCSI

Embora esta seção não aborde como configurar um destino iSCSI, uma vez que ele é específico ao tipo de fonte que você usará, verifique se a segurança dos discos que serão usados pelos nós de cluster está configurada.

O destino nunca deverá ser configurado em nenhum dos nós FCI se estiver usando um destino iSCSI baseado em Linux. Para desempenho e disponibilidade, as redes iSCSI devem ser separadas das redes usadas pelo tráfego de rede regular nos servidores de origem e de cliente. As redes usadas para o iSCSI devem ser rápidas. Lembre-se de que a rede consome alguma largura de banda do processador, portanto, planeje adequadamente se estiver usando um servidor normal.

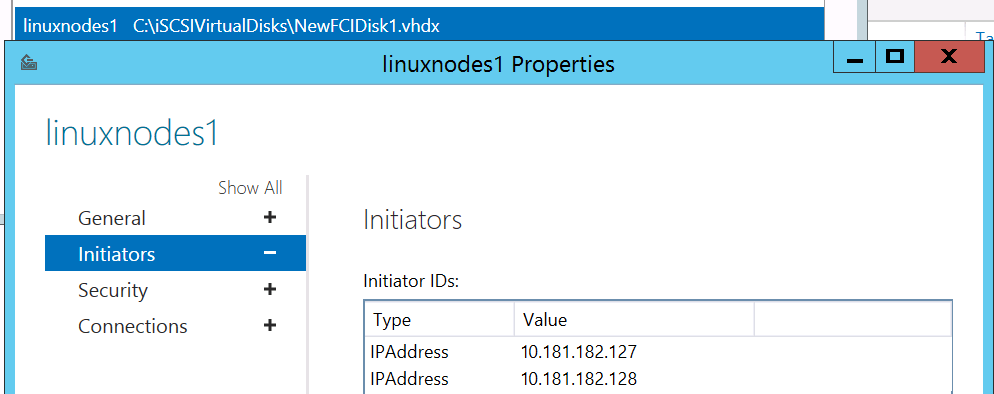

O mais importante a garantir que seja concluído no destino é que os discos criados recebam as permissões apropriadas para que somente os servidores que participam da FCI tenham acesso a eles. Aqui tem um exemplo do destino iSCSI da Microsoft, em que linuxnodes1 é o nome criado e, nesse caso, os endereços IP dos nós são atribuídos para que NewFCIDisk1.vhdx apareça para eles.

Instruções

Esta seção explicará como configurar um iniciador iSCSI nos servidores que atuarão como nós para o FCI. As instruções devem funcionar como estão no Red Hat Enterprise Linux (RHEL) e no Ubuntu.

Para obter mais informações sobre o iniciador iSCSI para as distribuições compatíveis, confira os links a seguir:

• Red Hat
• SUSE
• Ubuntu

1. Escolha um dos servidores que participarão da configuração da FCI. Não importa qual. O iSCSI deve estar em uma rede dedicada, portanto, configure o iSCSI para reconhecer e usar essa rede. Execute sudo iscsiadm -m iface -I <iSCSIIfaceName> -o new, em que <iSCSIIfaceName> é o nome exclusivo ou amigável para a rede. O exemplo a seguir usa iSCSINIC:

   sudo iscsiadm -m iface -I iSCSINIC -o new


   Veja a saída esperada.

   New interface iSCSINIC added

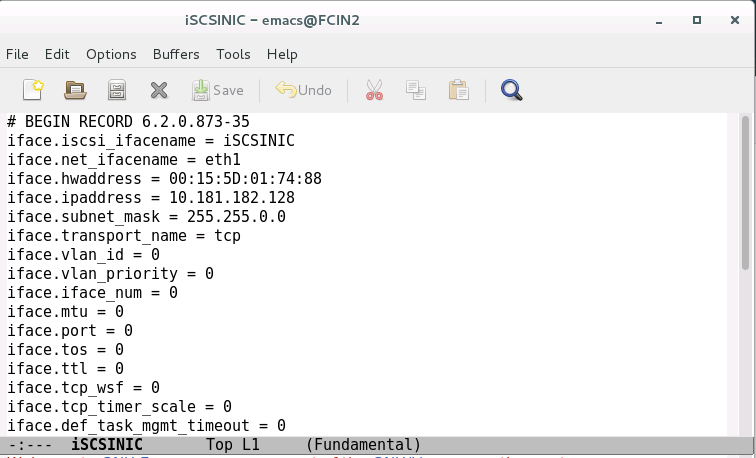

2. Edite /var/lib/iscsi/ifaces/iSCSIIfaceName. Verifique se ele tem os seguintes valores preenchidos completamente:

   • iface.net_ifacename é o nome da placa de rede como visto no SO.
   • iface.hwaddress é o endereço MAC do nome exclusivo que será criado para a interface a seguir.
   • iface.ipaddress
   • iface.subnet_Mask

   Consulte o seguinte exemplo:



3. Localize o destino iSCSI.

   sudo iscsiadm -m discovery -t sendtargets -I <iSCSINetName> -p <TargetIPAddress>:<TargetPort>


   <iSCSINetName> é o nome exclusivo/amigável para a rede, <TargetIPAddress> é o endereço IP do destino iSCSI e <TargetPort> é a porta do destino iSCSI.

   Veja a saída esperada.

   10.181.182.1:3260,1 iqn.1991-05.com.contoso:dcl-linuxnodes1-target
   10.201.202.1:3260,1 iqn.1991-05.com.contoso:dc1-linuxnodes1-target
   [2002:b4b5:b601::b4b5:b601]:3260,1 iqn.1991-05.com.contoso:dcl-linuxnodes1-target
   [2002:8c9:ca01::c8c9:ca01]:3260,1 iqn.1991-05.com.contoso:dcl-linuxnodes1-target


4. Inicie a sessão no destino.

   sudo iscsiadm -m node -I <iSCSIIfaceName> -p TargetIPAddress -l


   <iSCSIIfaceName> é o nome exclusivo/amigável para a rede e <TargetIPAddress> é o endereço IP do destino iSCSI.

   Veja a saída esperada.

   Logging in to [iface: iSCSINIC, target: ian.1991-05.com.contoso:dcl-linuxnodesl-tar get, portal: 10.181.182.1,3260] (multiple)
   Login to [iface: iSCSINIC, target: ian.1991-05.com.contoso:dcl-linuxnodesl-tar get, portal: 10.181.182.1,3260] successful.


5. Verifique se há uma conexão com o destino iSCSI.

   sudo iscsiadm -m session


   A saída deve ser semelhante ao seguinte exemplo:

   tcp: [1] 10.105.16.7:3260,1 iqn.1991-05.com.contoso:dcl-linuxnodes1-target (non-flash)

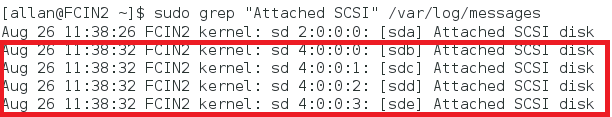

6. Verifique discos conectados ao iSCSI.

   sudo grep "Attached SCSI" /var/log/messages




7. Crie um volume físico no disco iSCSI.

   sudo pvcreate /dev/<devicename>


   <devicename> é o nome do dispositivo da etapa anterior.

8. Crie um grupo de volumes no disco iSCSI. Os discos atribuídos a um único grupo de volumes são vistos como um pool ou uma coleção.

   sudo vgcreate <VolumeGroupName> /dev/devicename


   <VolumeGroupName> é o nome do grupo de volumes e <devicename> é o nome do dispositivo da Etapa 6.

9. Crie e verifique o volume lógico do disco.

   sudo lvcreate -Lsize -n <LogicalVolumeName> <VolumeGroupName>


   <size> é o tamanho do volume a ser criado e pode ser especificado com G (gigabytes), T (terabytes) etc.; <LogicalVolumeName> é o nome do volume lógico e <VolumeGroupName> é o nome do grupo de volumes da etapa anterior.

   Veja a saída esperada.

   Logical volume "FCIDataLV1" created.


   O exemplo a seguir cria um volume de 25 GB.

10. Execute sudo lvs para ver o LVM que foi criado.

11. Formate o volume lógico com um sistema de arquivos com suporte. Para EXT4, use o exemplo a seguir:

    sudo mkfs.ext4 /dev/<VolumeGroupName>/<LogicalVolumeName>


    <VolumeGroupName> é o nome do grupo de volumes da etapa anterior. <LogicalVolumeName> é o nome do volume lógico da etapa anterior.

12. Para bancos de dados do sistema ou qualquer item armazenado na localização de dados padrão, siga estas etapas. Caso contrário, vá para a etapa 13.

    1. Verifique se o SQL Server está parado no servidor em que você está trabalhando.

       sudo systemctl stop mssql-server
       sudo systemctl status mssql-server


    2. Alterne totalmente para o superusuário. Se tiver êxito, você não receberá nenhuma confirmação.

       sudo -i


    3. Alterne para que seja o usuário mssql. Se tiver êxito, você não receberá nenhuma confirmação.

       su mssql


    4. Crie um diretório temporário para armazenar os dados e os arquivos de log do SQL Server. Se tiver êxito, você não receberá nenhuma confirmação.

       mkdir <TempDir>


       <TempDir> é o nome da pasta. O exemplo a seguir cria uma pasta chamada /var/opt/mssql/TempDir.

       mkdir /var/opt/mssql/TempDir


    5. Copie os dados e os arquivos de log do SQL Server para o diretório temporário. Se tiver êxito, você não receberá nenhuma confirmação.

       cp /var/opt/mssql/data/* <TempDir>


       <TempDir> é o nome da pasta da etapa anterior.

    6. Verifique se os arquivos estão no diretório.

       ls <TempDir>


       <TempDir> é o nome da pasta da etapa anterior.

    7. Exclua os arquivos do diretório de dados do SQL Server existente. Se tiver êxito, você não receberá nenhuma confirmação.

       rm - f /var/opt/mssql/data/*

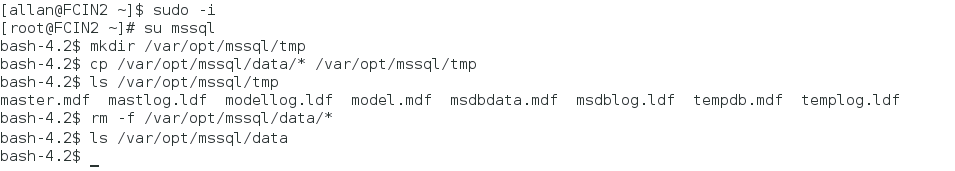

    8. Verifique se os arquivos foram excluídos. A figura a seguir mostra um exemplo de toda a sequência de c até h.

       ls /var/opt/mssql/data




    9. Digite exit para voltar ao usuário de root.

    10. Monte o volume lógico iSCSI na pasta SQL Server Data. Se tiver êxito, você não receberá nenhuma confirmação.

        mount /dev/<VolumeGroupName>/<LogicalVolumeName> /var/opt/mssql/data


        <VolumeGroupName> é o nome do grupo de volume e <LogicalVolumeName> é o nome do volume lógico que foi criado. A sintaxe de exemplo a seguir corresponde ao grupo de volumes e ao volume lógico do comando anterior.

        mount /dev/FCIDataVG1/FCIDataLV1 /var/opt/mssql/data


    11. Altere o proprietário da montagem para mssql. Se tiver êxito, você não receberá nenhuma confirmação.

        chown mssql /var/opt/mssql/data


    12. Altere a propriedade do grupo da montagem para mssql. Se tiver êxito, você não receberá nenhuma confirmação.

        chgrp mssql /var/opt/mssql/data


    13. Alterne para o usuário mssql. Se tiver êxito, você não receberá nenhuma confirmação.

        su mssql


    14. Copie os arquivos do diretório temporário /var/opt/mssql/data. Se tiver êxito, você não receberá nenhuma confirmação.

        cp /var/opt/mssql/TempDir/* /var/opt/mssql/data


    15. Verifique se os arquivos estão lá.

        ls /var/opt/mssql/data


    16. Insira exit para não ser mssql.

    17. Insira exit para não ser root.

    18. Inicie o SQL Server. Se tudo for copiado corretamente e a segurança for aplicada corretamente, o SQL Server deverá ser mostrado como iniciado.

        sudo systemctl start mssql-server
        sudo systemctl status mssql-server


    19. Pare o SQL Server e verifique se ele está desligado.

        sudo systemctl stop mssql-server
        sudo systemctl status mssql-server


13. Para outros itens que não os bancos de dados do sistema, como bancos de dados de usuário ou backups, siga estas etapas. Se estiver usando apenas a localização padrão, vá para a Etapa 14.

    1. Alterne para o superusuário. Se tiver êxito, você não receberá nenhuma confirmação.

       sudo -i


    2. Crie uma pasta que será usada pelo SQL Server.

       mkdir <FolderName>


       <FolderName> é o nome da pasta. O caminho completo da pasta precisará ser especificado se não estiver na localização correta. O exemplo a seguir cria uma pasta chamada /var/opt/mssql/userdata.

       mkdir /var/opt/mssql/userdata


    3. Monte o volume lógico iSCSI na pasta que foi criada na etapa anterior. Se tiver êxito, você não receberá nenhuma confirmação.

       mount /dev/<VolumeGroupName>/<LogicalVolumeName> <FolderName>


       <VolumeGroupName> é o nome do grupo de volume, <LogicalVolumeName> é o nome do volume lógico que foi criado e <FolderName> é o nome da pasta. A sintaxe de exemplo é mostrada aqui.

       mount /dev/FCIDataVG2/FCIDataLV2 /var/opt/mssql/userdata


    4. Altere a propriedade da pasta criada para mssql. Se tiver êxito, você não receberá nenhuma confirmação.

       chown mssql <FolderName>


       <FolderName> é o nome da pasta que foi criada. Um exemplo é mostrado aqui.

       chown mssql /var/opt/mssql/userdata


    5. Altere o grupo da pasta criada para mssql. Se tiver êxito, você não receberá nenhuma confirmação.

       chown mssql <FolderName>


       <FolderName> é o nome da pasta que foi criada. Um exemplo é mostrado aqui.

       chown mssql /var/opt/mssql/userdata


    6. Digite exit para deixar de ser o superusuário.

    7. Para testar, crie um banco de dados nessa pasta. O script a seguir cria um banco de dados, alterna o contexto para ele, verifica se os arquivos existem no nível do sistema operacional e, em seguida, exclui a localização temporária. É possível usar o SSMS ou o sqlcmd para executar esse script.

       DROP DATABASE TestDB;
       GO

       CREATE DATABASE TestDB
           ON (NAME = TestDB_Data, FILENAME = '/var/opt/mssql/userdata/TestDB_Data.mdf')
           LOG ON (NAME = TestDB_Log, FILENAME = '/var/opt/mssql/userdata/TestDB_Log.ldf');
       GO

       USE TestDB;
       GO


       Execute o comando a seguir no shell para ver os novos arquivos de banco de dados.

       sudo ls /var/opt/mssal/userdata


       Veja a saída esperada.

       lost+found TestDB_Data.mdf
       TestDB_Log.ldf


       Exclua o banco de dados para limpar.

       DROP DATABASE TestDB;
       GO


       sudo ls /var/opt/mssal/userdata


       Veja a saída esperada.

       lost+found


    8. Desmontar o compartilhamento

       sudo umount /dev/<VolumeGroupName>/<LogicalVolumeName> <FolderName>


       <VolumeGroupName> é o nome do grupo de volume, <LogicalVolumeName> é o nome do volume lógico que foi criado e <FolderName> é o nome da pasta. A sintaxe de exemplo é mostrada aqui.

       sudo umount /dev/FCIDataVG2/FCIDataLV2 /var/opt/mssql/userdata


14. Configure o servidor para que apenas o Pacemaker possa ativar o grupo de volumes.

    sudo lvmconf --enable-halvm --services -startstopservices


15. Gere uma lista dos grupos de volumes no servidor. Qualquer item listado que não seja o disco iSCSI será usado pelo sistema, como para o disco do SO.

    sudo vgs

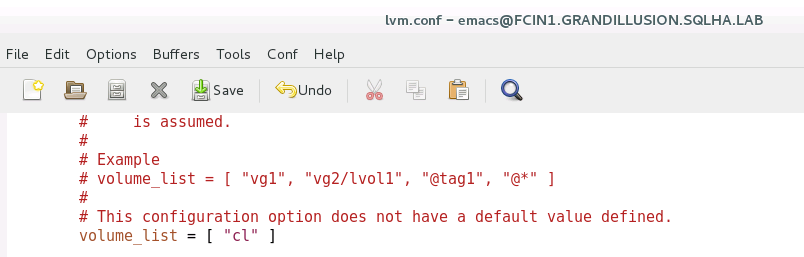

16. Modifique a seção de configuração de ativação do arquivo /etc/lvm/lvm.conf. Configure a seguinte linha:

    volume_list = [ <ListOfVGsNotUsedByPacemaker> ]


    <ListOfVGsNotUsedByPacemaker> é a lista de grupos de volumes da saída da Etapa 20 que não serão usados pelo FCI. Coloque cada um entre aspas e separe por uma vírgula. Um exemplo é mostrado aqui.



17. Quando o Linux for iniciado, ele montará o sistema de arquivos. Para garantir que apenas o Pacemaker possa montar o disco iSCSI, recompile a imagem do sistema de arquivos raiz.

    Execute o comando a seguir, o que pode levar alguns minutos até ser concluído. Se tiver êxito, você não receberá nenhuma mensagem.

    sudo dracut -H -f /boot/initramfs-$(uname -r).img $(uname -r)


18. Reinicie o servidor.

19. Em outro servidor que participará do FCI, execute as Etapas de 1 a 6. Isso apresenta o destino iSCSI para o SQL Server.

20. Gere uma lista dos grupos de volumes no servidor. Ele deve mostrar o grupo de volumes criado anteriormente.

    sudo vgs


21. Inicie o SQL Server e verifique se ele pode ser iniciado neste servidor.

    sudo systemctl start mssql-server
    sudo systemctl status mssql-server


22. Pare o SQL Server e verifique se ele está desligado.

    sudo systemctl stop mssql-server
    sudo systemctl status mssql-server


23. Repita as Etapas de 1-6 em quaisquer outros servidores que participarão do FCI.

Agora você está pronto para configurar a FCI.
