Criar um painel com o widget Topologia no console Web

No System Center Operations Manager versão 2019 e posterior, o console Web fornece uma interface de monitoramento para um grupo de gerenciamento que pode ser aberta em qualquer computador usando qualquer navegador que tenha conectividade com o servidor do console Web. As etapas a seguir descrevem como criar um painel no novo console da Web HTML5 com o widget Topologia.

Adicionar widget ao painel

Quando criados pela primeira vez, os ícones de estado de integridade dos objetos selecionados são exibidos na seção superior esquerda do widget de topologia. Esses ícones devem ser colocados manualmente na posição apropriada na imagem, executando as seguintes etapas:

1. Selecione nas reticências ... ao lado do X na extremidade direita da coroa do widget, que aparece quando passa o cursor sobre o widget.

2. Selecione a ação Edição do layout dos ícones para reposicionar os ícones de estado de integridade dos objetos selecionados na imagem selecionada. Ao editar o layout de ícones, os ícones de estado de saúde também exibirão o nome do objeto específico.

3. Depois que os ícones de objeto selecionados foram reposicionados corretamente, selecione Ir sob Guardar disposição dos ícones para salvar o novo posicionamento dos ícones.

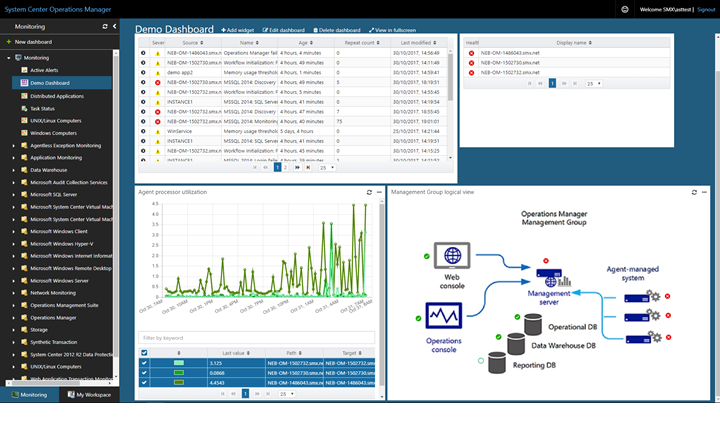

Agora, seu painel de topologia visualiza a integridade dos objetos posicionados na imagem selecionada.

Ações no widget Topologia

Para um diagrama de topologia que inclua o estado de integridade do objeto monitorado no widget, você pode reposicionar os ícones dos objetos selecionados na imagem selecionada.

1. Passe o mouse sobre o widget e selecione as reticências ... no canto superior direito do widget. Isso exibirá as ações disponíveis para o widget.

2. Selecione a Editar layout indicador de estado.

3. No modo de layout do indicador de estado Editar, os ícones de estado de saúde também exibirão o nome do objeto específico.

4. Depois de mover os ícones de objeto para sua nova posição na imagem, selecione Salvar para salvar o layout atualizado.

Próximos passos

Para saber como criar um painel no novo console da Web com o widget Personalizado, consulte Como criar um painel com o widget Personalizado no console da Web
