Картограмма в визуальном элементе Power BI для Azure Maps (предварительная версия)

В картограммах используются различные степени тенения, осветления или узоров, чтобы обеспечить визуальное отображение, которое позволяет быстро определить различия в значениях между географическими областями. Отображение этих относительных различий с помощью осветления, которое варьируется от светлого (реже/ниже) до темного (чаще/больше), является полезным способом для быстрой передачи соответствующей информации зрителю.

Снимок экрана: карта США, на которой штаты показаны в разных оттенках в зависимости от продаж в каждом из них.

На приведенном выше рисунке показан пример заполненной карты. На карте США каждый штат показан разным оттенком, который соответствует продажам по штату. На ней наглядно показано, что в Калифорнии наибольший объем продаж, затем следует Техас, а затем Флорида.

Когда следует использовать картограмму

Картограмма отлично подходит:

  • для отображения на карте количественной информации;
  • для отображения пространственных шаблонов и связей;
  • для стандартизированных данных;
  • при работе с социально-экономическими данными;
  • когда некоторые регионы особо важны;
  • для получения представления о географическом распределении величины.

Ниже приведены некоторые распространенные способы использования картограмм.

  • Визуализация результатов продаж или доходов по странам или штатам.
  • Визуализация результатов выборов, где цвет представляет партию, которая выиграла, а степень затенения соответствует отрыву от другого кандидата.
  • Визуализация уровня безработицы по региону, штату или округу.

Предварительные требования

В этой статье в качестве источника данных для демонстрационных целей используется Sales and Marketing Sample PBIX. Вы можете создать отчет с помощью этих данных, прежде чем продолжить, если вы хотите следовать инструкциям в учебнике.

Параметры картограммы

Параметры картограммы можно настроить с помощью визуальных элементов сборки или форматирования. Оба эти раздела находятся на панели Визуализации.

Визуальные элементы сборки

Имя параметра Описание значения параметров.
Фигура Настройка прозрачности заливки в геометрии на карте. 0–100 %
Цвета Использовать метры или пиксели в качестве единиц измерения для визуализации данных Значение по умолчанию: пиксели. Задайте цвета для различных категорий данных или градиент для числовых данных.
Рамка Задает цвет, ширину и прозрачность границы. Палитра
Ширина от 1 до 10 пикселей.
Прозрачность от 0 до 100 %.
Минимальное увеличение Минимальный уровень масштабирования, на котором слой является видимым. Значение по умолчанию: 0 Целое число (от 0 до 22).
Максимальное увеличение Максимальный уровень масштабирования, на котором слой является видимым. По умолчанию: 22 Целое число (от 0 до 22).
Варианты Задает расположение слоя относительно других слоев карты. Раскрывающееся меню:
Над метками
Под метками
Под дорогами

Совет

В параметре Цвета можно использовать Условное форматирование, чтобы задать поле, на котором основана карта, как показано в разделе Создание картограммы ниже.

Визуальные элементы форматирования

Сегмент Описание
Расположение Геопространственный район с границей, такой как страна, штат, город, округ или почтовый индекс. В картограммах улица и адрес не поддерживаются.
Условные обозначения Категориальные данные, которые будут использоваться для затенения карты.
Подсказки (необязательно) Определяет данные или столбцы, которые будут показаны в подсказках.

Создание картограммы

  1. На панели Поля выберите поле Геообъект и остояние. Обратите внимание, что оно заполняет поле Расположение на панели Визуализации.

    Снимок экрана: выбор поля состояния в таблице геообъектов.

  2. Выберите Sales $ из таблицы SalesFact и перетащите его в поле Подсказки на панели Визуализации.

  3. На панели Визуализации выберите Формат визуализации.

  4. Установите для параметра Картограмма значение Вкл.

    Снимок экрана: параметр картограммы на панели визуализаций в представлении

  5. Выберите Картограммы, чтобы развернуть этот раздел, а затем выберите Цвета.

  6. Выберите Условное форматирование.

    Снимок экрана: кнопка

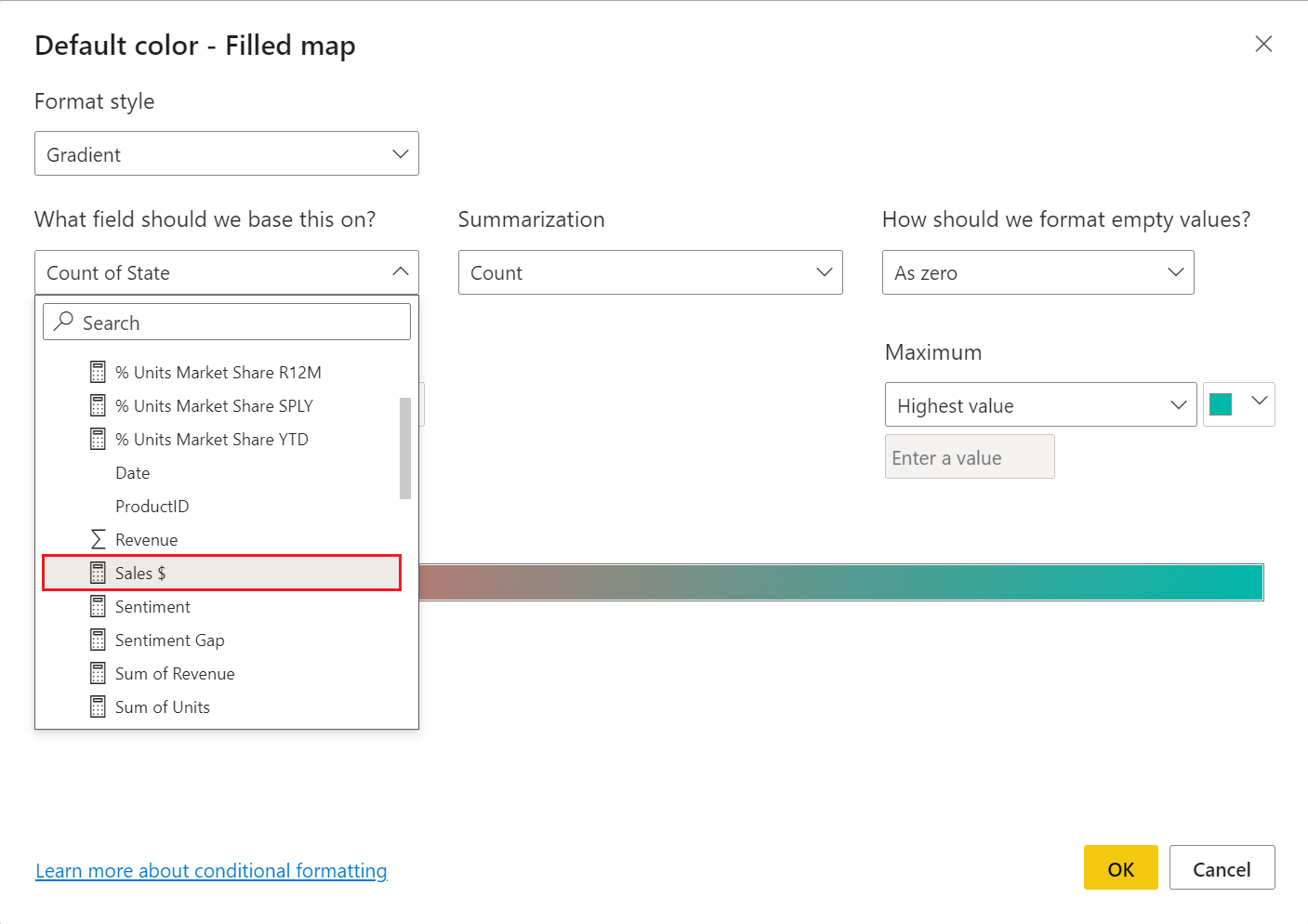

  7. Должно появиться диалоговое окно Цвет по умолчанию — картограмма. Выберите раскрывающийся список Какое поле следует использовать в качестве основы?, затем выберите Sales $ в таблице SalesFact.

    Снимок экрана: диалоговое окно

  8. Для минимального значения выберите белый цвет, а затем нажмите кнопку ОК.

    Карта должна быть показана различной степенью затенения в зависимости от относительного объема продаж. Так как эти данные содержат числовые значения только для континентальной территории США, вы можете при желании отфильтровать Аляску.

  9. Выполните фильтрацию карты, чтобы отображалась только континентальная часть США.

    а. Слева от области визуализаций найдите область "Фильтры". Разверните ее, если она свернута.

    b. Наведите указатель мыши на значение State (Штат) и выберите значок развертывания.

    в. Установите флажок Выбрать все и снимите флажок AK (Аляска).

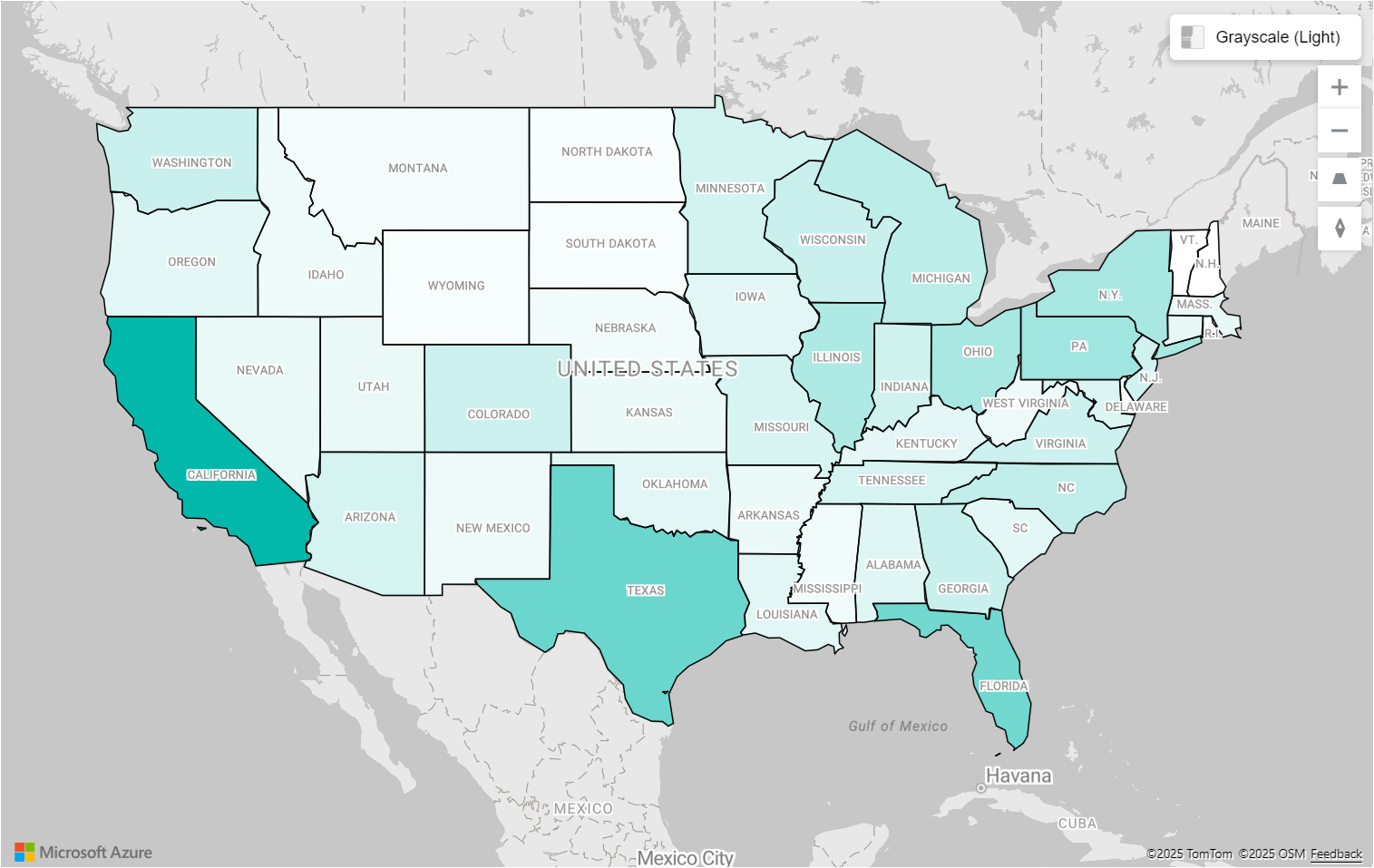

    Снимок экрана: карта США, на которой штаты окрашены бирюзовым цветом в разных оттенках в зависимости от продаж в каждом из них.
