Включение мониторинга для кластеров Kubernetes

В этой статье описывается, как включить полный мониторинг кластеров Kubernetes с помощью следующих функций Azure Monitor:

• Управляемый Prometheus для коллекции метрик
• Аналитика контейнеров для сбора журналов
• Управляемый Grafana для визуализации.

С помощью портал Azure можно включить все функции одновременно. Вы также можете включить их по отдельности с помощью Azure CLI, шаблона Azure Resource Manager, Terraform или Политика Azure. Каждый из этих методов описан в этой статье.

Важно!

Кластеры Kubernetes создают большое количество данных журнала, что может привести к значительным затратам, если вы не выборочно о собираемых журналах. Прежде чем включить мониторинг кластера, ознакомьтесь со следующими статьями, чтобы убедиться, что среда оптимизирована для затрат и что вы ограничиваете сбор журналов только нужными данными:

• Настройка сбора и оптимизации затрат в аналитике контейнеров с помощью правила сбора данных
  Сведения о настройке коллекции журналов после включения мониторинга, включая использование предварительно настроенных конфигураций оптимизации затрат.
• Рекомендации по мониторингу Kubernetes с помощью Azure Monitor
  Рекомендации по мониторингу кластеров Kubernetes, организованных пятью основными компонентами Платформы Azure Well-Architected Framework, включая оптимизацию затрат.
• Оптимизация затрат в Azure Monitor
  Рекомендации по настройке всех функций Azure Monitor для оптимизации затрат и ограничения объема собираемых данных.

Поддерживаемые кластеры

В этой статье приводятся рекомендации по подключению для следующих типов кластеров. Все различия в процессе каждого типа отмечаются в соответствующих разделах.

• Кластеры Azure Kubernetes (AKS)
• Кластеры Kubernetes с поддержкой Arc

Необходимые компоненты

Разрешения

• Для подключения требуется по крайней мере доступ участника к кластеру.
• После включения мониторинга требуется средство чтения мониторинга или участника мониторинга.

Предварительные требования для управляемого prometheus

• Кластер должен использовать проверку подлинности управляемого удостоверения.
• Следующие поставщики ресурсов должны быть зарегистрированы в подписке кластера AKS и рабочей области Azure Monitor:
  • Microsoft.ContainerService
  • Microsoft.Insights
  • Microsoft.AlertsManagement
  • Microsoft.Monitor
• Следующие поставщики ресурсов должны быть зарегистрированы в подписке подписки рабочей области Grafana:
  • Microsoft.Dashboard

Предварительные требования для кластеров Kubernetes с поддержкой Arc

• Предварительные требования для расширений кластера Kubernetes с поддержкой Azure Arc.
  • Проверьте требования брандмауэра, а также требования сети Kubernetes с поддержкой Azure Arc.
  • Если вы ранее настроили мониторинг для AKS, обязательно отключите его перед продолжением, чтобы избежать проблем во время установки расширения.
  • Если вы ранее установили мониторинг в кластере с помощью скрипта без расширений кластера, выполните инструкции по отключению мониторинга кластера Kubernetes, чтобы удалить эту диаграмму Helm.

Примечание

Расширение Kubernetes с поддержкой Arc с поддержкой Managed Prometheus (предварительная версия) не поддерживает следующие конфигурации:

• Дистрибутивы Red Hat Openshift, включая Azure Red Hat OpenShift (ARO)
• Узлы Windows

Рабочие области

В следующей таблице описаны рабочие области, необходимые для поддержки управляемого prometheus и аналитики контейнеров. Вы можете создать каждую рабочую область как часть процесса подключения или использовать существующую рабочую область. См. инструкции по созданию и расположению рабочих областей в архитектуре рабочей области Log Analytics.

Функция	Рабочая область	Примечания.
Управляемая служба Prometheus	Рабочая область Azure Monitor	Contributor достаточно разрешений, чтобы добавить надстройку для отправки данных в рабочую область Azure Monitor. Вам потребуется Owner разрешение уровня для связывания рабочей области Azure Monitor для просмотра метрик в Управляемой Grafana Azure. Это необходимо, так как пользователь, выполняющий шаг подключения, должен иметь возможность предоставить роль управляемого удостоверения системы Monitoring Reader Grafana в рабочей области Azure Monitor для запроса метрик.
Аналитика контейнеров	Рабочая область Log Analytics	Кластер AKS можно подключить к рабочей области Log Analytics в другой подписке Azure в том же клиенте Microsoft Entra, но необходимо использовать Azure CLI или шаблон Azure Resource Manager. В настоящее время эту конфигурацию невозможно выполнить с помощью портал Azure. Если вы подключаете существующий кластер AKS к рабочей области Log Analytics в другой подписке, поставщик ресурсов Microsoft.ContainerService должен быть зарегистрирован в подписке в рабочей области Log Analytics. Дополнительные сведения см. в разделе Регистрация поставщика ресурсов. Список поддерживаемых пар сопоставлений, используемых для рабочей области по умолчанию, см. в разделе Сопоставление регионов, поддерживаемое Container Insights.
Управляемая платформа Grafana	Рабочая область Azure Managed Grafana	Свяжите рабочую область Grafana с рабочей областью Azure Monitor, чтобы сделать метрики Prometheus, собранные из кластера, доступными для панелей мониторинга Grafana.

Включение Prometheus и Grafana

Используйте один из следующих методов, чтобы включить очистку метрик Prometheus из кластера и включить Управляемый Grafana для визуализации метрик. См. ссылку на рабочую область Grafana, чтобы подключить рабочую область Azure Monitor и рабочую область Azure Managed Grafana.

Примечание

Если у вас есть один ресурс Azure Monitor, связанный с частным, включение Prometheus не будет работать, если кластер AKS и рабочая область Azure Monitor находятся в разных регионах. Конфигурация, необходимая для надстройки Prometheus, недоступна в разных регионах из-за ограничения приватного канала. Чтобы устранить эту проблему, создайте новый DCE в расположении кластера AKS и новую DCRA (ассоциацию) в том же регионе кластера AKS. Свяжите новый DCE с кластером AKS и назовите новую ассоциацию (DCRA) в качестве configurationAccessEndpoint. Полные инструкции по настройке контроллеров домена, связанных с рабочей областью Azure Monitor, для использования Приватный канал для приема данных, см. в статье "Включение приватного канала для мониторинга Kubernetes в Azure Monitor".

CLI

Включение с помощью интерфейса командной строки

Если вы не указываете существующую рабочую область Azure Monitor в следующих командах, будет использоваться рабочая область по умолчанию для группы ресурсов. Если рабочая область по умолчанию еще не существует в регионе кластера, одна с именем в формате DefaultAzureMonitorWorkspace-<mapped_region> будет создана в группе ресурсов с именем DefaultRG-<cluster_region>.

Необходимые компоненты

• Требуется az CLI версии 2.49.0 или более поздней.
• Расширение aks-preview должно быть удалено из кластеров AKS с помощью команды az extension remove --name aks-preview.
• Расширение k8s-extension должно быть установлено с помощью команды az extension add --name k8s-extension.
• Требуется расширение k8s версии 1.4.1 или более поздней.

Кластер AKS

-enable-azure-monitor-metrics Используйте параметр az aks create az aks update или (в зависимости от того, создаете ли вы новый кластер или обновляете существующий кластер), чтобы установить надстройку метрик, которая удаляет метрики Prometheus.

Примеры команд

Azure CLI

### Use default Azure Monitor workspace
az aks create/update --enable-azure-monitor-metrics --name <cluster-name> --resource-group <cluster-resource-group>

### Use existing Azure Monitor workspace
az aks create/update --enable-azure-monitor-metrics --name <cluster-name> --resource-group <cluster-resource-group> --azure-monitor-workspace-resource-id <workspace-name-resource-id>

### Use an existing Azure Monitor workspace and link with an existing Grafana workspace
az aks create/update --enable-azure-monitor-metrics --name <cluster-name> --resource-group <cluster-resource-group> --azure-monitor-workspace-resource-id <azure-monitor-workspace-name-resource-id> --grafana-resource-id  <grafana-workspace-name-resource-id>

### Use optional parameters
az aks create/update --enable-azure-monitor-metrics --name <cluster-name> --resource-group <cluster-resource-group> --ksm-metric-labels-allow-list "namespaces=[k8s-label-1,k8s-label-n]" --ksm-metric-annotations-allow-list "pods=[k8s-annotation-1,k8s-annotation-n]"

Кластер с поддержкой Arc (предварительная версия)

Azure CLI

### Use default Azure Monitor workspace
az k8s-extension create --name azuremonitor-metrics --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers.Metrics

## Use existing Azure Monitor workspace
az k8s-extension create --name azuremonitor-metrics --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers.Metrics --configuration-settings azure-monitor-workspace-resource-id=<workspace-name-resource-id>

### Use an existing Azure Monitor workspace and link with an existing Grafana workspace
az k8s-extension create --name azuremonitor-metrics --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers.Metrics --configuration-settings azure-monitor-workspace-resource-id=<workspace-name-resource-id> grafana-resource-id=<grafana-workspace-name-resource-id>

### Use optional parameters
az k8s-extension create --name azuremonitor-metrics --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers.Metrics --configuration-settings azure-monitor-workspace-resource-id=<workspace-name-resource-id> grafana-resource-id=<grafana-workspace-name-resource-id> AzureMonitorMetrics.KubeStateMetrics.MetricAnnotationsAllowList="pods=[k8s-annotation-1,k8s-annotation-n]" AzureMonitorMetrics.KubeStateMetrics.MetricLabelsAllowlist "namespaces=[k8s-label-1,k8s-label-n]"

Любой из команд может использовать следующие необязательные параметры:

• AKS: --ksm-metric-annotations-allow-list
  Дуга: --AzureMonitorMetrics.KubeStateMetrics.MetricAnnotationsAllowList
  Разделенный запятыми список ключей заметок Kubernetes, используемых в метрике kube_resource_annotations ресурса. Например, kube_pod_annotations — это метрика заметок для ресурса pod. По умолчанию эта метрика содержит только метки имени и пространства имен. Чтобы включить дополнительные заметки, укажите список имен ресурсов в их форме множественного числа и ключи заметок Kubernetes, которые необходимо разрешить для них. Один * из них можно предоставить для каждого ресурса, чтобы разрешить любые заметки, но это имеет серьезные последствия для производительности. Например, pods=[kubernetes.io/team,...],namespaces=[kubernetes.io/team],....

• AKS: --ksm-metric-labels-allow-list
  Дуга: --AzureMonitorMetrics.KubeStateMetrics.MetricLabelsAllowlist
  Разделенный запятыми список дополнительных ключей меток Kubernetes, используемых в метрике kube_resource_labels ресурса kube_resource_labels метрике. Например, kube_pod_labels — это метрика меток для ресурса pod. По умолчанию эта метрика содержит только метки имени и пространства имен. Чтобы включить дополнительные метки, укажите список имен ресурсов в их форме множественного числа и ключи меток Kubernetes, которые необходимо разрешить для них один ресурс * , чтобы разрешить любые метки, но у меня это имеет серьезные последствия для производительности. Например, pods=[app],namespaces=[k8s-label-1,k8s-label-n,...],....

• AKS: --enable-windows-recording-rules позволяет включить группы правил записи, необходимые для правильного функционирования панелей мониторинга Windows.

Диспетчер ресурсов Azure Resource Manager

Включение с помощью шаблонов ARM

Необходимые компоненты

• Рабочая область Azure Monitor и экземпляр Azure Managed Grafana уже должны быть созданы.
• Шаблон должен быть развернут в той же группе ресурсов, что и экземпляр Управляемой Grafana Azure.
• Если экземпляр Azure Managed Grafana находится в подписке, отличной от подписки рабочей области Azure Monitor, зарегистрируйте подписку рабочей области Azure Monitor с Microsoft.Dashboard поставщиком ресурсов, используя рекомендации по регистрации поставщика ресурсов.
• Пользователи с User Access Administrator ролью в подписке кластера AKS могут включить Monitoring Reader роль непосредственно путем развертывания шаблона.

Примечание

В настоящее время в Bicep нет способа явно ограничить Monitoring Reader назначение роли строковым параметром "идентификатор ресурса" для рабочей области Azure Monitor, как в шаблоне ARM. Bicep ожидает значение типа resource | tenant. Для рабочей области Azure Monitor не существует спецификации REST API.

Таким образом, определение области по умолчанию для Monitoring Reader роли находится в группе ресурсов. Роль применяется в той же рабочей области Azure Monitor по наследованию, что является ожидаемым поведением. После развертывания этого шаблона Bicep экземпляр Grafana получает Monitoring Reader разрешения для всех рабочих областей Azure Monitor в этой группе ресурсов.

Получение необходимых значений для ресурса Grafana

Если экземпляр Управляемой Grafana Azure уже связан с рабочей областью Azure Monitor, необходимо включить этот список в шаблон. На странице "Обзор" для экземпляра Azure Managed Grafana в портал Azure выберите представление JSON и скопируйте значениеazureMonitorWorkspaceIntegrations, которое будет выглядеть примерно так же, как в примере ниже. Если он не существует, экземпляр не связан с рабочей областью Azure Monitor.

JSON

"properties": {
    "grafanaIntegrations": {
        "azureMonitorWorkspaceIntegrations": [
            {
                "azureMonitorWorkspaceResourceId": "full_resource_id_1"
            },
            {
                "azureMonitorWorkspaceResourceId": "full_resource_id_2"
            }
        ]
    }
}

Скачивание и изменение файла шаблона и параметра

1. Скачайте необходимые файлы для типа кластера Kubernetes, с которым вы работаете.

   ARM кластера AKS

   • Файл шаблона: https://aka.ms/azureprometheus-enable-arm-template
   • Файл параметров: https://aka.ms/azureprometheus-enable-arm-template-parameters

   Кластер AKS Bicep

   • Файл шаблона: https://aka.ms/azureprometheus-enable-bicep-template
   • Файл параметров: https://aka.ms/azureprometheus-enable-bicep-template-parameters
   • Модуль DCRA: https://aka.ms/nested_azuremonitormetrics_dcra_clusterResourceId
   • Модуль профиля: https://aka.ms/nested_azuremonitormetrics_profile_clusterResourceId
   • Модуль назначения ролей Azure Managed Grafana: https://aka.ms/nested_grafana_amw_role_assignment

   Кластер с поддержкой Arc (предварительная версия) ARM

   • Файл шаблона: https://aka.ms/azureprometheus-arc-arm-template
   • Файл параметров: https://aka.ms/azureprometheus-arc-arm-template-parameters

2. Измените следующие значения в файле параметров. Один и тот же набор значений используется как для шаблонов ARM, так и для Bicep. Получите идентификатор ресурса ресурсов из представления JSON страницы обзора .

   Параметр	Значение
   azureMonitorWorkspaceResourceId	Идентификатор ресурса для рабочей области Azure Monitor. Получите из представления JSON на странице обзора рабочей области Azure Monitor.
   azureMonitorWorkspaceLocation	Расположение рабочей области Azure Monitor. Получите из представления JSON на странице обзора рабочей области Azure Monitor.
   clusterResourceId	Идентификатор ресурса для кластера AKS. Получите из представления JSON на странице обзора кластера.
   clusterLocation	Расположение кластера AKS. Получите из представления JSON на странице обзора кластера.
   metricLabelsAllowlist	Разделенный запятыми список ключей меток Kubernetes, используемых в метрике меток ресурса.
   metricAnnotationsAllowList	Разделенный запятыми список дополнительных ключей меток Kubernetes, используемых в метрике заметок ресурса.
   grafanaResourceId	Идентификатор ресурса для управляемого экземпляра Grafana. Извлекается из представления JSON на странице обзора экземпляра Grafana.
   grafanaLocation	Расположение управляемого экземпляра Grafana. Извлекается из представления JSON на странице обзора экземпляра Grafana.
   grafanaSku	SKU для управляемого экземпляра Grafana. Извлекается из представления JSON на странице обзора экземпляра Grafana. Используйте sku.name.

3. Откройте файл шаблона и обновите grafanaIntegrations свойство в конце файла со значениями, полученными из экземпляра Grafana. Это будет выглядеть примерно так, как показано в следующих примерах. В этих примерах full_resource_id_1 и full_resource_id_2 уже находились в json ресурса Azure Managed Grafana. Последняя azureMonitorWorkspaceResourceId запись уже находится в шаблоне и используется для ссылки на идентификатор ресурса рабочей области Azure Monitor, указанный в файле параметров.

   ARM

   JSON

   {
       "type": "Microsoft.Dashboard/grafana",
       "apiVersion": "2022-08-01",
       "name": "[split(parameters('grafanaResourceId'),'/')[8]]",
       "sku": {
           "name": "[parameters('grafanaSku')]"
       },
       "location": "[parameters('grafanaLocation')]",
       "properties": {
           "grafanaIntegrations": {
           "azureMonitorWorkspaceIntegrations": [
               {
                   "azureMonitorWorkspaceResourceId": "full_resource_id_1"
               },
               {
                   "azureMonitorWorkspaceResourceId": "full_resource_id_2"
               },
               {
                   "azureMonitorWorkspaceResourceId": "[parameters('azureMonitorWorkspaceResourceId')]"
               }
           ]
           }
       }
   }


   Bicep

   Bicep

       resource grafanaResourceId_8 'Microsoft.Dashboard/grafana@2022-08-01' = {
           name: split(grafanaResourceId, '/')[8]
           sku: {
               name: grafanaSku
           }
           identity: {
               type: 'SystemAssigned'
           }
           location: grafanaLocation
           properties: {
               grafanaIntegrations: {
                   azureMonitorWorkspaceIntegrations: [
                       {
                           azureMonitorWorkspaceResourceId: 'full_resource_id_1'
                       }
                       {
                           azureMonitorWorkspaceResourceId: 'full_resource_id_2'
                       }
                       {
                           azureMonitorWorkspaceResourceId: azureMonitorWorkspaceResourceId
                       }
                   ]
               }
           }
       }


4. Разверните шаблон с помощью файла параметров с помощью любого допустимого метода для развертывания шаблонов Resource Manager. Примеры различных методов см. в разделе "Развертывание примеров шаблонов".

Terraform

Включение с помощью Terraform

Необходимые компоненты

• Рабочая область Azure Monitor и рабочая область Azure Managed Grafana уже должны быть созданы.
• Шаблон необходимо развернуть в той же группе ресурсов, что и рабочая область Azure Managed Grafana.
• Пользователи с ролью администратора доступа пользователей в подписке кластера AKS могут включить роль средства чтения мониторинга непосредственно путем развертывания шаблона.
• Если экземпляр Azure Managed Grafana находится в подписке, отличной от подписки на рабочие области Azure Monitor, зарегистрируйте подписку рабочей области Azure Monitor в Microsoft.Dashboard поставщике ресурсов, следуя этой документации.

Получение необходимых значений для ресурса Grafana

На странице "Обзор" для экземпляра Azure Managed Grafana в портал Azure выберите представление JSON.

Если вы используете существующий экземпляр Azure Managed Grafana, который уже связан с рабочей областью Azure Monitor, вам потребуется список интеграции Grafana. Скопируйте значение azureMonitorWorkspaceIntegrations поля. Если он не существует, экземпляр не был связан с какой-либо рабочей областью Azure Monitor. azure_monitor_workspace_integrations Обновите блок в main.tf списке интеграции grafana.

.tf

  azure_monitor_workspace_integrations {
    resource_id  = var.monitor_workspace_id[var.monitor_workspace_id1, var.monitor_workspace_id2]
  }

Скачивание и изменение шаблонов

Если вы развертываете новый кластер AKS с помощью Terraform с включенным управляемым надстройкой Prometheus, выполните следующие действия.

1. Скачайте все файлы в addonTerraformTemplate.
2. Измените переменные в файле variables.tf с правильными значениями параметров.
3. Выполните, terraform init -upgrade чтобы инициализировать развертывание Terraform.
4. Выполните, terraform plan -out main.tfplan чтобы инициализировать развертывание Terraform.
5. Выполните команду terraform apply main.tfplan , чтобы применить план выполнения к облачной инфраструктуре.

Примечание. Передайте переменные и annotations_allowed labels_allowed ключи в main.tf только в том случае, если эти значения существуют. Это необязательные блоки.

Примечание

Перед запуском шаблона terraform измените файл main.tf соответствующим образом. Добавьте все существующие значения azure_monitor_workspace_integrations в ресурс grafana перед запуском шаблона. Кроме того, старые значения удаляются и заменяются тем, что есть в шаблоне во время развертывания. Пользователи с ролью "Администратор доступа пользователей" в подписке кластера AKS могут включить роль "Читатель мониторинга" непосредственно путем развертывания шаблона. Измените параметр grafanaSku, если вы используете нестандартный номер SKU и, наконец, запустите этот шаблон в группе ресурсов Grafana.

Политика Azure

Включение с использованием Политики Azure

1. Скачайте файлы шаблонов и параметров Политика Azure.

   • Файл шаблона: https://aka.ms/AddonPolicyMetricsProfile
   • Файл параметров: https://aka.ms/AddonPolicyMetricsProfile.parameters

2. Создайте определение политики с помощью следующей команды CLI:

   az policy definition create --name "Prometheus Metrics addon" --display-name "Prometheus Metrics addon" --mode Indexed --metadata version=1.0.0 category=Kubernetes --rules AddonPolicyMetricsProfile.rules.json --params AddonPolicyMetricsProfile.parameters.json

3. После создания определения политики в портал Azure выберите "Политика" и "Определения". Выберите созданное определение политики.

4. Выберите "Назначить" и введите сведения на вкладке "Параметры". Выберите "Рецензирование и создание".

5. Если вы хотите применить политику к существующему кластеру, создайте задачу исправления для этого ресурса кластера из назначения политики.

После назначения политики подписке всякий раз, когда вы создаете новый кластер без поддержки Prometheus, политика будет запускаться и развертываться для включения мониторинга Prometheus.

Включение службы аналитики контейнеров

Используйте один из следующих методов, чтобы включить аналитику контейнеров в кластере. Когда эта операция будет завершена, ознакомьтесь с разделом Настройка сбора данных агента для аналитики контейнеров, чтобы скорректировать свою конфигурацию и предотвратить сбор лишних данных.

CLI

Используйте одну из следующих команд, чтобы включить мониторинг кластеров с поддержкой AKS и Arc. Если вы не указываете существующую рабочую область Log Analytics, будет использоваться рабочая область по умолчанию для группы ресурсов. Если рабочая область по умолчанию еще не существует в регионе кластера, она будет создана с именем в формате DefaultWorkspace-<GUID>-<Region>.

Необходимые компоненты

• Azure CLI версии 2.43.0 или более поздней
• Проверка подлинности управляемого удостоверения по умолчанию используется в CLI версии 2.49.0 или более поздней.
• Расширение Azure k8s версии 1.3.7 или более поздней
• Проверка подлинности управляемого удостоверения — это по умолчанию в k8s-extension версии 1.43.0 или более поздней.
• Проверка подлинности управляемого удостоверения не поддерживается для кластеров Kubernetes с поддержкой Arc с помощью ARO (Azure Red Hat Openshift) или узлов Windows. Используйте устаревшую проверку подлинности.
• Для ИНТЕРФЕЙСА командной строки версии 2.54.0 или выше схема ведения журнала будет настроена для ContainerLogV2 с помощью ConfigMap.

Примечание

Схему ContainerLogV2 для кластера можно включить с помощью правила сбора данных кластера (DCR) или ConfigMap. Если оба параметра включены, ConfigMap будет иметь приоритет. Журналы Stdout и stderr будут приема только в таблицу ContainerLog, если DCR и ConfigMap явно настроены.

Кластер AKS

Azure CLI

### Use default Log Analytics workspace
az aks enable-addons --addon monitoring --name <cluster-name> --resource-group <cluster-resource-group-name>

### Use existing Log Analytics workspace
az aks enable-addons --addon monitoring --name <cluster-name> --resource-group <cluster-resource-group-name> --workspace-resource-id <workspace-resource-id>

### Use legacy authentication
az aks enable-addons --addon monitoring --name <cluster-name> --resource-group <cluster-resource-group-name> --workspace-resource-id <workspace-resource-id> --enable-msi-auth-for-monitoring false

Пример

Azure CLI

az aks enable-addons --addon monitoring --name "my-cluster" --resource-group "my-resource-group" --workspace-resource-id "/subscriptions/my-subscription/resourceGroups/my-resource-group/providers/Microsoft.OperationalInsights/workspaces/my-workspace"

Кластер с поддержкой Arc

Azure CLI

### Use default Log Analytics workspace
az k8s-extension create --name azuremonitor-containers --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers

### Use existing Log Analytics workspace
az k8s-extension create --name azuremonitor-containers --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers --configuration-settings logAnalyticsWorkspaceResourceID=<workspace-resource-id>

### Use managed identity authentication (default as k8s-extension version 1.43.0)
az k8s-extension create --name azuremonitor-containers --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers --configuration-settings amalogs.useAADAuth=true

### Use advanced configuration settings
az k8s-extension create --name azuremonitor-containers --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers --configuration-settings  amalogs.resources.daemonset.limits.cpu=150m amalogs.resources.daemonset.limits.memory=600Mi amalogs.resources.deployment.limits.cpu=1 amalogs.resources.deployment.limits.memory=750Mi

### With custom mount path for container stdout & stderr logs
### Custom mount path not required for Azure Stack Edge version > 2318. Custom mount path must be /home/data/docker for Azure Stack Edge cluster with version <= 2318
az k8s-extension create --name azuremonitor-containers --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers --configuration-settings amalogs.logsettings.custommountpath=<customMountPath>

См. раздел "Запросы и ограничения ресурсов" диаграммы Helm для доступных параметров конфигурации.

Пример

Azure CLI

az k8s-extension create --name azuremonitor-containers --cluster-name "my-cluster" --resource-group "my-resource-group" --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers --configuration-settings logAnalyticsWorkspaceResourceID="/subscriptions/my-subscription/resourceGroups/my-resource-group/providers/Microsoft.OperationalInsights/workspaces/my-workspace"

Кластер с поддержкой Arc с прокси-сервером с поддержкой Arc

Если кластер настроен с помощью перенаправленного прокси-сервера, то параметры прокси-сервера автоматически применяются к расширению. В случае кластера с AMPLS +proxy следует игнорировать конфигурацию прокси-сервера. Подключение расширения с параметром amalogs.ignoreExtensionProxySettings=trueконфигурации.

Azure CLI

az k8s-extension create --name azuremonitor-containers --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers --configuration-settings amalogs.ignoreExtensionProxySettings=true

Кластер с поддержкой Arc с узлами ARO или OpenShift или Windows

Проверка подлинности управляемого удостоверения не поддерживается для кластеров Kubernetes с поддержкой Arc с помощью ARO (Azure Red Hat OpenShift) или Узлов Windows или OpenShift. Используйте устаревшую проверку подлинности, указав amalogs.useAADAuth=false в следующем примере.

Azure CLI

az k8s-extension create --name azuremonitor-containers --cluster-name <cluster-name> --resource-group <resource-group> --cluster-type connectedClusters --extension-type Microsoft.AzureMonitor.Containers --configuration-settings amalogs.useAADAuth=false

Удаление экземпляра расширения

Следующая команда удаляет только экземпляр расширения, но не удаляет рабочую область Log Analytics. Данные в ресурсе Log Analytics остаются нетронутыми.

Azure CLI

az k8s-extension delete --name azuremonitor-containers --cluster-type connectedClusters --cluster-name <cluster-name> --resource-group <resource-group>

Диспетчер ресурсов Azure Resource Manager

Шаблоны ARM и Bicep представлены в этом разделе.

Необходимые компоненты

• Шаблон должен быть развернут в той же группе ресурсов, что и кластер.

Скачивание и установка шаблона

1. Скачивание и изменение файла шаблона и параметра

   ARM кластера AKS

   • Файл шаблона: https://aka.ms/aks-enable-monitoring-msi-onboarding-template-file
   • Файл параметров: https://aka.ms/aks-enable-monitoring-msi-onboarding-template-parameter-file

   Кластер AKS Bicep

   • Файл шаблона (Syslog): https://aka.ms/enable-monitoring-msi-syslog-bicep-template
   • Файл параметров (без системного журнала): https://aka.ms/enable-monitoring-msi-syslog-bicep-parameters
   • Файл шаблона (без системного журнала): https://aka.ms/enable-monitoring-msi-bicep-template
   • Файл параметров (без системного журнала): https://aka.ms/enable-monitoring-msi-bicep-parameters

   ARM с поддержкой Arc

   • Файл шаблона: https://aka.ms/arc-k8s-azmon-extension-msi-arm-template
   • Файл параметров: https://aka.ms/arc-k8s-azmon-extension-msi-arm-template-params
   • Файл шаблона (устаревшая проверка подлинности): https://aka.ms/arc-k8s-azmon-extension-arm-template
   • Файл параметров (устаревшая проверка подлинности): https://aka.ms/arc-k8s-azmon-extension-arm-template-params

2. Измените следующие значения в файле параметров. Один и тот же набор значений используется как для шаблонов ARM, так и для Bicep. Получите идентификатор ресурса ресурсов из представления JSON страницы обзора .

   Параметр	Описание
   AKS: aksResourceId Дуга: clusterResourceId	Идентификатор ресурса кластера.
   AKS: aksResourceLocation Дуга: clusterRegion	Расположение кластера.
   AKS: workspaceResourceId Дуга: workspaceResourceId	Идентификатор ресурса рабочей области Log Analytics.
   Дуга: workspaceRegion	Регион рабочей области Log Analytics.
   Дуга: workspaceDomain	Домен рабочей области Log Analytics. opinsights.azure.com для общедоступного облака Azure opinsights.azure.us для AzureUSGovernment.
   AKS: resourceTagValues	Значения тегов, указанные для существующего правила сбора данных расширения Container Insights (DCR) кластера и имени DCR. Имя будет MSCI-<clusterName>-<clusterRegion> и этот ресурс создается в группе ресурсов кластеров AKS. При первом подключении можно задать произвольные значения тегов.

3. Разверните шаблон с помощью файла параметров с помощью любого допустимого метода для развертывания шаблонов Resource Manager. Примеры различных методов см. в разделе "Развертывание примеров шаблонов".

Terraform

Новый кластер AKS

1. Скачайте файл шаблона Terraform в зависимости от того, нужно ли включить коллекцию Syslog.

   Syslog

   • https://aka.ms/enable-monitoring-msi-syslog-terraform

   Нет системного журнала

   • https://aka.ms/enable-monitoring-msi-terraform

2. azurerm_kubernetes_cluster Настройте ресурс в main.tf на основе параметров кластера.

3. Обновление параметров в variables.tf для замены значений в "<>"

   Параметр	Описание
   aks_resource_group_name	Используйте значения на странице обзора AKS для группы ресурсов.
   resource_group_location	Используйте значения на странице обзора AKS для группы ресурсов.
   cluster_name	Определите имя кластера, которое вы хотите создать.
   workspace_resource_id	Используйте идентификатор ресурса рабочей области Log Analytics.
   workspace_region	Используйте расположение рабочей области Log Analytics.
   resource_tag_values	Сопоставляет существующие значения тегов, указанные для существующего правила сбора данных расширения Container Insights (DCR) кластера и имени DCR. Имя будет совпадать MSCI-<clusterName>-<clusterRegion> , и этот ресурс создается в той же группе ресурсов, что и кластеры AKS. При первом подключении можно задать произвольные значения тегов.
   enabledContainerLogV2	Задайте для этого значения параметра значение true, чтобы использовать рекомендуемый контейнер ContainerLogV2 по умолчанию.
   Параметры оптимизации затрат	См. параметры сбора данных

4. Выполните, terraform init -upgrade чтобы инициализировать развертывание Terraform.

5. Выполните, terraform plan -out main.tfplan чтобы инициализировать развертывание Terraform.

6. Выполните команду terraform apply main.tfplan , чтобы применить план выполнения к облачной инфраструктуре.

Существующий кластер AKS

1. Сначала импортируйте существующий ресурс кластера с помощью команды: terraform import azurerm_kubernetes_cluster.k8s <aksResourceId>
2. Добавьте профиль надстройки oms_agent в существующий ресурс azurerm_kubernetes_cluster.

   oms_agent {
       log_analytics_workspace_id = var.workspace_resource_id
       msi_auth_for_monitoring_enabled = true
     }


3. Копирование ресурсов DCR и DCRA из шаблонов Terraform
4. Выполните terraform plan -out main.tfplan и убедитесь, что изменение добавляет свойство oms_agent. Примечание. Если определенный ресурс отличается во время плана terraform, существующий azurerm_kubernetes_cluster кластер будет уничтожен и воссоздаен.
5. Выполните команду terraform apply main.tfplan , чтобы применить план выполнения к облачной инфраструктуре.

Совет

• Измените main.tf файл соответствующим образом перед запуском шаблона terraform
• Данные начнут поступать через 10 минут, так как кластер должен быть готов сначала
• Идентификатор рабочей области должен соответствовать формату /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/example-resource-group/providers/Microsoft.OperationalInsights/workspaces/workspaceValue
• Если группа ресурсов уже существует, выполните команду terraform import azurerm_resource_group.rg /subscriptions/<Subscription_ID>/resourceGroups/<Resource_Group_Name> до плана terraform

Политика Azure

Портал Azure

1. На вкладке "Определения" меню "Политика" в портал Azure создайте определение политики со следующими сведениями.

   • Расположение определения: подписка Azure, в которой должно храниться определение политики.
   • Имя: AKS-Monitoring-Addon
   • Описание. Настраиваемая политика Azure для включения надстройки мониторинга в кластеры Azure Kubernetes.
   • Категория. Выберите "Использовать существующий ", а затем Kubernetes из раскрывающегося списка.
   • Правило политики. Замените существующий пример JSON с содержимым https://aka.ms/aks-enable-monitoring-custom-policy.

2. Выберите новую надстройку определения политики AKS Monitoring Addon.

3. Выберите " Назначить " и укажите область , в которой должна быть назначена политика.

4. Нажмите кнопку "Далее " и укажите идентификатор ресурса рабочей области Log Analytics.

5. Создайте задачу исправления, если вы хотите применить политику к существующим кластерам AKS в выбранной области.

6. Выберите "Проверить и создать" , чтобы создать назначение политики.

Azure CLI

1. Скачайте файлы шаблонов и параметров Политика Azure.

   • Файл шаблона: https://aka.ms/enable-monitoring-msi-azure-policy-template
   • Файл параметров: https://aka.ms/enable-monitoring-msi-azure-policy-parameters

2. Создайте определение политики с помощью следующей команды CLI:

   az policy definition create --name "AKS-Monitoring-Addon-MSI" --display-name "AKS-Monitoring-Addon-MSI" --mode Indexed --metadata version=1.0.0 category=Kubernetes --rules azure-policy.rules.json --params azure-policy.parameters.json


3. Создайте определение политики с помощью следующей команды CLI:

   az policy assignment create --name aks-monitoring-addon --policy "AKS-Monitoring-Addon-MSI" --assign-identity --identity-scope /subscriptions/<subscriptionId> --role Contributor --scope /subscriptions/<subscriptionId> --location <location> --role Contributor --scope /subscriptions/<subscriptionId> -p "{ \"workspaceResourceId\": { \"value\":  \"/subscriptions/<subscriptionId>/resourcegroups/<resourceGroupName>/providers/microsoft.operationalinsights/workspaces/<workspaceName>\" } }"


После назначения политики подписке всякий раз, когда вы создаете новый кластер без поддержки Prometheus, политика будет запускаться и развертываться для включения мониторинга Prometheus.

Включение полного мониторинга с помощью портал Azure

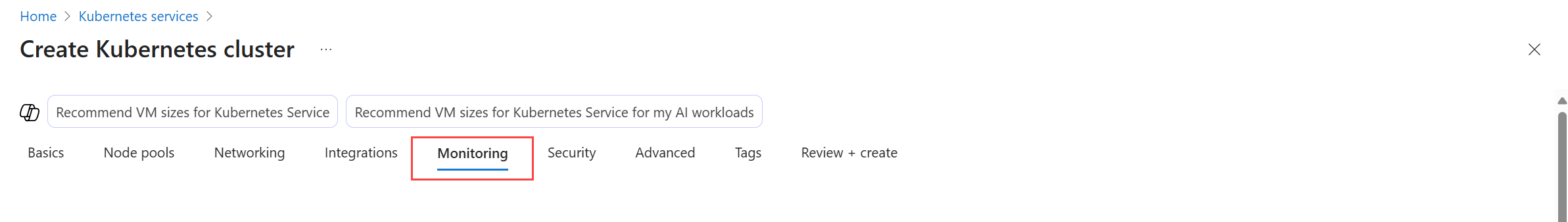

Новый кластер AKS (Prometheus, аналитика контейнеров и Grafana)

При создании кластера AKS в портал Azure можно включить Prometheus, аналитику контейнеров и Grafana на вкладке "Мониторинг". Убедитесь, что вы проверьте метрики "Включить контейнеры", "Включить метрики Prometheus" и "Включить флажки Grafana".

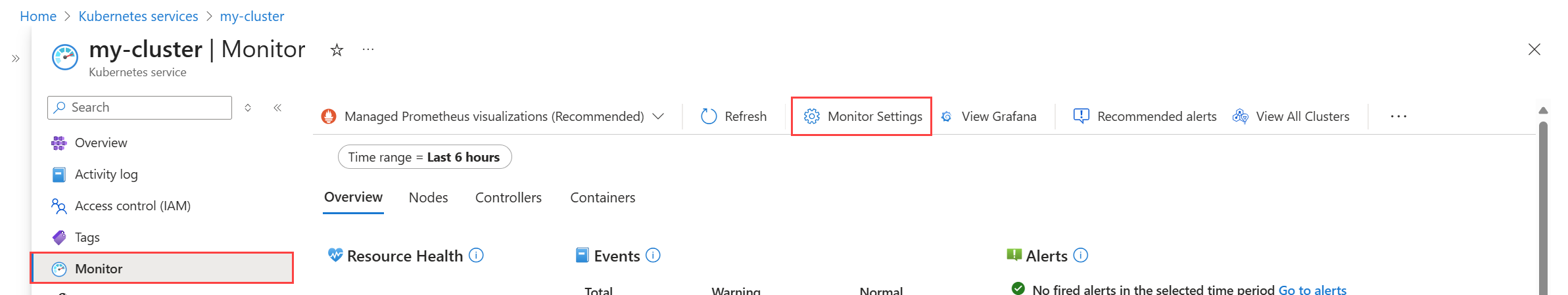

Существующий кластер (Prometheus, аналитика контейнеров и Grafana)

1. Перейдите к своему кластеру AKS на портале Azure.
2. В меню службы в разделе "Мониторинг" выберите "Настройка мониторинга Аналитики>".
3. Аналитика контейнеров уже включена. Установите флажки "Включить Prometheus" и установите флажки Grafana. Если у вас есть рабочая область Azure Monitor и рабочая область Grafana, они будут выбраны для вас.
4. Выберите дополнительные параметры , если вы хотите выбрать альтернативные рабочие области или создать новые. Параметр предустановок затрат позволяет изменять сведения о коллекции по умолчанию, чтобы снизить затраты на мониторинг. Дополнительные сведения см. в разделе "Включение параметров оптимизации затрат" в аналитике контейнеров.
5. Выберите Настроить.

Существующий кластер (только Prometheus)

1. Перейдите к своему кластеру AKS на портале Azure.
2. В меню службы в разделе "Мониторинг" выберите "Настройка мониторинга Аналитики>".
3. Установите флажок "Включить метрики Prometheus".
4. Выберите дополнительные параметры , если вы хотите выбрать альтернативные рабочие области или создать новые. Параметр предустановок затрат позволяет изменять сведения о коллекции по умолчанию, чтобы снизить затраты на мониторинг.
5. Выберите Настроить.

Включение коллекции метрик Windows (предварительная версия)

Примечание

В windows-exporter-daemonset.yaml не существует предела ЦП или памяти, поэтому он может перенастроить узлы Windows
Дополнительные сведения см. в разделе "Резервирование ресурсов"

При развертывании рабочих нагрузок задайте ограничения памяти ресурсов и ЦП для контейнеров. Это также вычитает из NodeAllocatable и помогает планировщику на уровне кластера определить, какие модули pod следует размещать на каких узлах. Планирование модулей pod без ограничений может чрезмерно подготовить узлы Windows, и в крайних случаях узлы могут стать неработоспособными.

Начиная с версии 6.4.0-main-02-22-2023-3ee44b9e контейнера надстройки Managed Prometheus (prometheus_collector), коллекция метрик Windows была включена для кластеров AKS. Подключение к надстройке метрик Azure Monitor позволяет модулям pod Windows DaemonSet запускаться в пулах узлов. Поддерживаются Windows Server 2019 и Windows Server 2022. Выполните следующие действия, чтобы разрешить pod собирать метрики из пулов узлов Windows.

1. Вручную установите windows-экспортер на узлах AKS для доступа к метрикам Windows, развернув файл YAML windows-exporter-daemonset. Включите следующие сборщики:

   • [defaults]
   • container
   • memory
   • process
   • cpu_info

   Дополнительные сведения о сборщиках см. в статье "Экспортер Prometheus" для метрик Windows.

   Разверните файл YAML windows-exporter-daemonset. Обратите внимание, что если на узле применены ограничения, необходимо применить соответствующие терпимые действия.

       kubectl apply -f windows-exporter-daemonset.yaml


2. Примените к кластеру карту ama-metrics-settings-configmap . Задайте для trueлогических значений .windowsexporter windowskubeproxy Дополнительные сведения см. в разделе Metrics add-on settings configmap.

3. Включите правила записи, необходимые для встроенных панелей мониторинга:

   • При подключении с помощью интерфейса командной строки включите этот параметр --enable-windows-recording-rules.
   • При подключении с помощью шаблона ARM, Bicep или Политика Azure задайте значение enableWindowsRecordingRules true в файле параметров.
   • Если кластер уже подключен, используйте этот шаблон ARM и этот файл параметров для создания групп правил. Это добавит необходимые правила записи и не является операцией ARM в кластере и не влияет на текущее состояние мониторинга кластера.

Проверка развертывания

Используйте средство командной строки kubectl, чтобы убедиться, что агент развернут правильно.

Управляемая служба Prometheus

Убедитесь, что daemonSet был развернут правильно в пулах узлов Linux

AzureCLI

kubectl get ds ama-metrics-node --namespace=kube-system

Количество модулей pod должно быть равно количеству узлов Linux в кластере. Выходные данные должны выглядеть примерно так:

Выходные данные

User@aksuser:~$ kubectl get ds ama-metrics-node --namespace=kube-system
NAME               DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
ama-metrics-node   1         1         1       1            1           <none>          10h

Убедитесь, что узлы Windows были развернуты правильно

AzureCLI

kubectl get ds ama-metrics-win-node --namespace=kube-system

Число модулей pod должно быть равно количеству узлов Windows в кластере. Выходные данные должны выглядеть примерно так:

Выходные данные

User@aksuser:~$ kubectl get ds ama-metrics-node --namespace=kube-system
NAME                   DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
ama-metrics-win-node   3         3         3       3            3           <none>          10h

Убедитесь, что два набора реплик были развернуты для Prometheus

AzureCLI

kubectl get rs --namespace=kube-system

Выходные данные должны выглядеть примерно так:

Выходные данные

User@aksuser:~$kubectl get rs --namespace=kube-system
NAME                            DESIRED   CURRENT   READY   AGE
ama-metrics-5c974985b8          1         1         1       11h
ama-metrics-ksm-5fcf8dffcd      1         1         1       11h

Аналитика контейнеров

Убедитесь, что daemonSets были развернуты правильно в пулах узлов Linux

AzureCLI

kubectl get ds ama-logs --namespace=kube-system

Количество модулей pod должно быть равно количеству узлов Linux в кластере. Выходные данные должны выглядеть примерно так:

Выходные данные

User@aksuser:~$ kubectl get ds ama-logs --namespace=kube-system
NAME       DESIRED   CURRENT   READY     UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
ama-logs   2         2         2         2            2           <none>          1d

Убедитесь, что узлы Windows были развернуты правильно

kubectl get ds ama-logs-windows --namespace=kube-system

Число модулей pod должно быть равно количеству узлов Windows в кластере. Выходные данные должны выглядеть примерно так:

Выходные данные

User@aksuser:~$ kubectl get ds ama-logs-windows --namespace=kube-system
NAME                   DESIRED   CURRENT   READY     UP-TO-DATE   AVAILABLE   NODE SELECTOR     AGE
ama-logs-windows           2         2         2         2            2       <none>            1d

Проверка развертывания решения аналитики контейнеров

kubectl get deployment ama-logs-rs --namespace=kube-system

Выходные данные должны выглядеть примерно так:

Выходные данные

User@aksuser:~$ kubectl get deployment ama-logs-rs --namespace=kube-system
NAME          READY   UP-TO-DATE   AVAILABLE   AGE
ama-logs-rs   1/1     1            1           24d

Просмотр конфигурации с помощью CLI

aks show Используйте команду, чтобы узнать, включена ли решение, идентификатор ресурса рабочей области Log Analytics и сводная информация о кластере.

Azure CLI

az aks show --resource-group <resourceGroupofAKSCluster> --name <nameofAksCluster>

Команда вернет сведения о решении в формате JSON. Этот addonProfiles раздел должен содержать сведения о omsagent следующем примере:

Выходные данные

"addonProfiles": {
    "omsagent": {
        "config": {
            "logAnalyticsWorkspaceResourceID": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourcegroups/my-resource-group/providers/microsoft.operationalinsights/workspaces/my-workspace",
            "useAADAuth": "true"
        },
        "enabled": true,
        "identity": null
    },
}

Ресурсы подготовлены

При включении мониторинга в подписке создаются следующие ресурсы:

Имя ресурса	Тип ресурса	Группа ресурсов	Регион или расположение	Description
MSCI-<aksclusterregion>-<clustername>	Правило сбора данных	То же, что и кластер	То же, что и рабочая область Log Analytics	Это правило сбора данных предназначено для сбора журналов агентом Azure Monitor, который использует рабочую область Log Analytics в качестве назначения и связан с ресурсом кластера AKS.
MSPROM-<aksclusterregion>-<clustername>	Правило сбора данных	То же, что и кластер	То же, что и рабочая область Azure Monitor	Это правило сбора данных предназначено для сбора метрик prometheus с помощью надстройки метрик, которая имеет выбранную рабочую область Azure Monitor в качестве назначения, а также связана с ресурсом кластера AKS
MSPROM-<aksclusterregion>-<clustername>	Конечная точка сбора данных	То же, что и кластер	То же, что и рабочая область Azure Monitor	Эта конечная точка сбора данных используется приведенным выше правилом сбора данных для приема метрик Prometheus из надстройки метрик

При создании новой рабочей области Azure Monitor в рамках нее создаются следующие дополнительные ресурсы.

Имя ресурса	Тип ресурса	Группа ресурсов	Регион или расположение	Description
<azuremonitor-workspace-name>	Правило сбора данных	<MA_azuremonitor-workspace-name>_<azuremonitor-workspace-region>_managed	То же, что и рабочая область Azure Monitor	DCR, созданный при использовании сервера OSS Prometheus для удаленной записи в рабочую область Azure Monitor.
<azuremonitor-workspace-name>	Конечная точка сбора данных	<MA_azuremonitor-workspace-name>_<azuremonitor-workspace-region>_managed	То же, что и рабочая область Azure Monitor	DCE, созданный при использовании сервера OSS Prometheus для удаленной записи в рабочую область Azure Monitor.

Различия между кластерами Windows и Linux

Ниже приведены основные отличия мониторинга кластера Windows Server от мониторинга кластера Linux.

• Windows не имеет метрики RSS памяти. В результате он недоступен для узлов и контейнеров Windows. Доступна метрика рабочего набора.
• Сведения о емкости хранилища диска недоступны для узлов Windows.
• Отслеживаются только среды Pod, а не среды DOCKER.
• В предварительной версии поддерживается не более 30 контейнеров Windows Server. Это ограничение не распространяется на контейнеры Linux.

Примечание

Поддержка аналитики контейнеров для операционной системы Windows Server 2022 доступна в предварительной версии.

Контейнерный агент Linux (pod реплики) вызывает API ко всем узлам Windows в безопасном порту Kubelet (10250) в кластере для сбора метрик производительности узлов и контейнеров. Безопасный порт Kubelet (:10250) должен быть открыт в виртуальной сети кластера как для входящих, так и исходящих подключений для сбора метрик, связанных с производительностью узлов Windows и контейнеров.

Если у вас есть кластер Kubernetes с узлами Windows, просмотрите и настройте группу безопасности сети и политики сети, чтобы убедиться, что безопасный порт Kubelet (:10250) открыт для входящего и исходящего трафика в виртуальной сети кластера.

Следующие шаги

• Если при попытке подключить решение возникают проблемы, ознакомьтесь с руководством по устранению неполадок.
• После включения мониторинга, который собирает сведения о работоспособности и потребление кластера AKS и работающих в нем рабочих нагрузок, изучите принципы работы Container Insights.
