Руководство по подготовке к развертыванию ППВМ Azure Stack Edge Pro

  • Статья

Внимание

Поддержка устройств ППВМ Azure Stack Edge Pro будет прекращена в феврале 2024 г. Если вы рассматриваете новые развертывания, рекомендуется изучить устройства Azure Stack Edge Pro 2 или Azure Stack Edge Pro с GPU для рабочих нагрузок.

Это первое руководство из серии руководств по развертыванию, необходимых для полного развертывания ППВМ Azure Stack Edge Pro. В этом учебнике содержатся сведения о подготовке портала Azure для развертывания ресурса Azure Stack Edge.

Чтобы завершить процесс установки и настройки, вам потребуются права администратора. Подготовка портала займет менее 10 минут.

В этом руководстве описано следующее:

  • Создать новый ресурс
  • Получение ключа активации.

Если у вас нет подписки Azure, создайте бесплатную учетную запись, прежде чем приступить к работе.

Начать

Чтобы развернуть ППВМ Azure Stack Edge Pro, ознакомьтесь с приведенными ниже учебниками в указанной последовательности.

# Шаг Документы для изучения
1. Подготовка портала Azure для ППВМ Azure Stack Edge Pro Создайте и настройте ресурсы Azure Stack Edge, прежде чем устанавливать физическое устройство Azure Stack Box Edge.
2. Установка ППВМ Azure Stack Edge Pro Распаковка, установка в стойку и подключение физического устройства ППВМ Azure Stack Edge Pro.
3. Подключение, настройка и активация ППВМ Azure Stack Edge Pro Подключитесь к локальному пользовательскому веб-интерфейсу, выполните настройку устройства и активируйте устройство. Устройство готово к настройке общих папок SMB или NFS.
4. Передача данных с помощью ППВМ Azure Stack Edge Pro Добавление общих папок и подключение к ним через SMB или NFS.
5. Преобразование данных с помощью ППВМ Azure Stack Edge Pro Настройте модули вычислений на устройстве, чтобы преобразовать данные при их перемещении в Azure.

Теперь можно приступать к настройке портала Azure.

Необходимые компоненты

Ниже перечислены настройки, которые нужно указать для вашего ресурса Azure Stack Edge, устройства ППВМ Azure Stack Edge Pro и сети в центре обработки данных.

Для ресурса Azure Stack Edge

Перед тем как начать, убедитесь в следующем.

  • Подписка Microsoft Azure включена для ресурса Azure Stack Edge. Убедитесь, что используется поддерживаемая подписка, например, подписка с Соглашением Microsoft Enterprise (EA), подписка в рамках программы Поставщик облачных решений (CSP) или подписка со спонсорским предложением Microsoft Azure. Подписки с оплатой по мере использования не поддерживаются.

  • Роли RBAC. Вы можете использовать такие назначения ролей в управлении доступом на основе ролей (RBAC) в Azure.

    • Чтобы создавать ресурсы хранилища Azure, Azure Stack Edge и Центра Интернета вещей, пользователю необходима роль участника или владельца в области группы ресурсов.

    • Чтобы назначить пользователю роль участника в области группы ресурсов, вам необходимо иметь роль владельца в области подписки.

    Подробные инструкции см. в статье Назначение ролей Azure с помощью портала Microsoft Azure.

  • Поставщики ресурсов. Регистрируются такие поставщики ресурсов:

    • для создания ресурса Azure Stack Edge или шлюза Data Box необходимо зарегистрировать поставщика Microsoft.DataBoxEdge;

    • для создания ресурса Центра Интернета вещей необходимо зарегистрировать поставщика Microsoft.Devices;

    • для создания ресурса хранилища Azure должна быть зарегистрирована служба хранилища Azure. Поставщик ресурса службы хранилища Azure (SRP) — зарегистрированный поставщик по умолчанию, но в некоторых случаях может потребоваться регистрация.

    Чтобы вы могли регистрировать поставщиков ресурсов, вам должна быть назначена соответствующая роль RBAC (см. выше).

    Сведения о том, как выполнять регистрацию, см. в разделе о регистрации поставщика ресурсов.

  • У вас есть доступ администратора или пользователя к API Graph Azure AD. Дополнительные сведения см. в статье Области разрешений | Основные понятия API Graph.

  • Имеется учетная запись хранения Microsoft Azure и данные для доступа к ней.

  • Вас не блокирует назначение Политики Azure, настроенное системным администратором. Дополнительные сведения о Политике Azure см. в статье Краткое руководство. Создание назначения политики для идентификации ресурсов, не соответствующих требованиям.

Для устройства ППВМ Azure Stack Edge Pro

Перед развертыванием физического устройства убедитесь, что:

  • Вы ознакомились со сведениями о безопасности, прилагаемыми в упаковке.
  • у вас есть свободный отсек 1U в стандартной 19-дюймовой стойке в центре обработки данных для установки устройства в стойку;
  • у вас есть доступ к плоской, стабильной и ровной рабочей поверхности, на которой можно безопасно разместить устройство;
  • место, где планируется установить устройство, имеет доступ к стандартному питанию переменного тока от независимого источника или к стоечному блоку распределения питания (БРП) с источником бесперебойного питания (ИБП);
  • у вас есть доступ к физическому устройству.

Для сети центра обработки данных

Перед тем как начать, убедитесь в следующем.

  • Сеть в центре обработки данных настроена в соответствии с требованиями к сетевым характеристикам устройства ППВМ Azure Stack Edge Pro. Дополнительные сведения см. в статье Требования к системе для ППВМ Azure Stack Edge Pro.

  • Для нормальных рабочих условий ППВМ Azure Stack Edge Pro нужно обеспечить следующее.

    • пропускная способность не менее 10 Мбит/с для скачивания, чтобы обеспечить обновление данных на устройстве;
    • выделенная пропускная способность не менее 20 Мбит/с для передачи и скачивания файлов.

Создание нового ресурса для существующего устройства

Как существующий клиент ППВМ Azure Stack Edge Pro, используйте следующую процедуру для создания ресурса, если вам нужно заменить существующее устройство или сбросить его настройки.

Если вы — новый клиент, рекомендуем рассмотреть возможность использования устройств Azure Stack Edge Pro с GPU для рабочих нагрузок. Дополнительные сведения см. в статье Что такое Azure Stack Edge Pro с GPU?. Дополнительные сведения о заказе устройства Azure Stack Edge Pro с GPU, см. в разделе Создание нового ресурса.

Чтобы создать новый ресурс Azure Stack Edge для существующего устройства, выполните следующие действия на портале Azure.

  1. Используя учетные данные Microsoft Azure, выполните вход

  2. Щелкните + Создать ресурс. Найдите и выберите Azure Stack Edge. Затем выберите Создать.

  3. Выберите подписку на устройство Azure Stack Edge Pro FPGA и страну или регион, чтобы отправить устройство в ship.

    Select the subscription and ship-to country/region for your device

  4. В списке отображаемых типов устройств выберите Azure Stack Edge Pro — ППВМ. Затем выберите Выбрать.

    Тип устройства Azure Stack Edge Pro — ППВМ отображается только при наличии существующего устройства. Если вам нужно заказать новое устройство, перейдите к разделу Создание нового ресурса для Azure Stack Edge Pro с GPU.

    Search Azure Stack Edge service

  5. На вкладке Основные сведения сделайте следующее.

    1. Введите или выберите следующие сведения о проекте.

      Параметр Значение
      Отток подписок Это значение указывается автоматически на основе ранее выбранного значения. Подписка привязана к учетной записи выставления счетов.
      Группа ресурсов Создайте группу или выберите имеющуюся.
      Узнайте больше о группах ресурсов Azure.

    2. Введите или выберите следующие сведения об экземпляре.

      Параметр Значение
      Имя. Понятное имя для идентификации ресурса.
      Имя содержит от 2 до 50 символов, включая буквы, цифры и дефисы.
      Имя начинается и заканчивается буквой или цифрой.
      Область/регион Список всех регионов, в которых доступны ресурсы Azure Stack Edge, приведен на странице Доступность продуктов по регионам. При использовании Azure для государственных организаций доступны все регионы для государственных организаций, как показано на странице Регионы Azure.
      Выберите расположение, ближайшее к географическому региону, в котором вы хотите развернуть устройство.

    3. Выберите Review + create (Просмотреть и создать).

    Project and instance details

  6. На вкладке Просмотр и создание просмотрите условия использования, сведения о ценах и подробные сведения о ресурсе. Затем выберите Создать.

    Review Azure Stack Edge resource details and privacy terms

  7. Создание ресурса займет несколько минут. После успешного создания и развертывания ресурса вы получите уведомление. Выберите Перейти к ресурсу.

    Go to the Azure Stack Edge resource

После размещения заказа корпорация Майкрософт проверит его и отправит вам сведения о доставке (по электронной почте).

Notification for review of the Azure Stack Edge Pro FPGA order

Получение ключа активации.

После того как ресурс Azure Stack Edge будет настроен и запущен, вам потребуется получить ключ активации. Этот ключ используется для активации устройства ППВМ Azure Stack Edge Pro и его подключения к ресурсу. Этот ключ можно получить, пока вы находитесь на портале Azure.

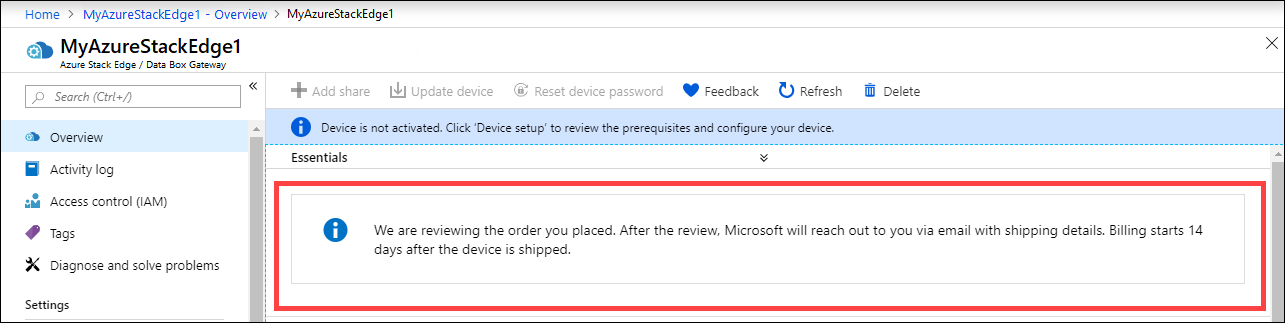

  1. Перейдите к созданному ресурсу и выберите элемент Обзор. Вы увидите уведомление о том, что заказ обрабатывается.

    Select Overview

  2. После обработки заказа и отправки устройства сведения в разделе Обзор обновятся. Примите имя Azure Key Vault по умолчанию или введите новое. Выберите элемент Generate activation key (Создать код активации). Щелкните значок копирования, чтобы скопировать ключ и сохранить его для последующего использования.

    Get activation key

Внимание

  • Срок действия ключа активации истекает через три дня после создания.
  • Если срок действия ключа истек, создайте другой ключ. Ключ с истекшим сроком действия является недействительным.

Следующие шаги

В этом руководстве были рассмотрены следующие темы, касающиеся ППВМ Azure Stack Edge Pro.

  • Создать новый ресурс
  • Получение ключа активации.

Перейдите к следующему руководству, чтобы узнать, как установить ППВМ Azure Stack Edge Pro.

Установка ППВМ Azure Stack Edge Pro
