Аварийное восстановление базы данных Oracle Database 12c в среде Azure.
Область применения: ✔️ виртуальные машины Linux
Предположения
- У вас есть представление о структуре Oracle Data Guard и средах Azure.
Цели
- Создать топологию и конфигурацию, которые соответствуют вашим требованиям к аварийному восстановлению.
Сценарий 1. Основные сайты и сайты аварийного восстановления в Azure
У клиента есть база данных Oracle на основном сайте. Сайт аварийного восстановления находится в другом регионе. Клиент использует Oracle Data Guard для быстрого восстановления между этими сайтами. На основном сайте также создана база данных-получатель для отчетности и других целей.

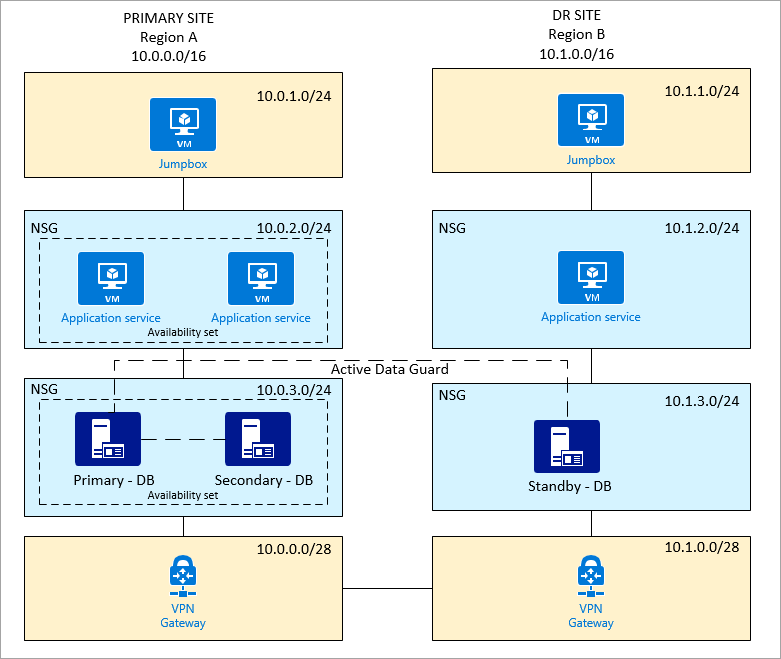

Топология
Ниже показана сводка по настройке Azure.
- два сайта (первичный сайт и сайт для аварийного восстановления);
- две виртуальные сети;
- две базы данных Oracle с Data Guard (основная и резервная);
- две базы данных Oracle с Golden Gate или Data Guard (только основной сайт);
- две службы приложений: одна на основном сайте, другая на сайте аварийного восстановления;
- группа доступности, которая используется для службы приложений и базы данных на основном сайте;
- одна среда Jumpbox на каждом сайте, которая ограничивает доступ к частной сети и разрешает вход только администратору;
- среда Jumpbox, служба приложения, база данных и VPN-шлюз в отдельных подсетях;
- группа безопасности сети, применяющаяся в подсетях приложения и базы данных;
Сценарий 2. Основной локальный сайт и сайт аварийного восстановления в Azure
Клиент имеет локальную базу данных Oracle (основной сайт). Сайт аварийного восстановления — в Azure. Oracle Data Guard используется для быстрого восстановления между этими сайтами. На основном сайте также создана база данных-получатель для отчетности и других целей.
Существует два подхода для такой конфигурации.
Способ 1. Прямые соединения между локальной средой и Azure, для чего в брандмауэре необходимо открыть TCP-порты
Мы не рекомендуем использовать прямые соединения, так как они позволяют открыть внешний доступ к TCP-портам.
Топология
Ниже приведено краткое описание настройки в Azure:
- один сайт для аварийного восстановления;
- Одна виртуальную сеть
- одна база данных Oracle с Data Guard (активная);
- одна служба приложения на сайте аварийного восстановления;
- одна среда Jumpbox, которая ограничивает доступ к частной сети и разрешает вход только администратору;
- среда Jumpbox, служба приложения, база данных и VPN-шлюз в отдельных подсетях;
- группа безопасности сети, применяющаяся в подсетях приложения и базы данных;
- политика или правило NSG, разрешающие использовать входящий TCP-порт 1521 (или порт, определенный пользователем);
- политика или правило NSG, разрешающие доступ к виртуальной сети только IP-адресам или локальным адресам (для базы данных или приложения).
Способ 2. VPN-подключение типа "сеть — сеть"
Оптимальным способом является использование VPN-подключения типа "сеть — сеть". Дополнительные сведения о настройке VPN см. в статье Создание виртуальной сети с VPN типа "сеть — сеть" с помощью интерфейса командной строки.
Топология
Ниже приведено краткое описание настройки в Azure:
- один сайт для аварийного восстановления;
- Одна виртуальную сеть
- одна база данных Oracle с Data Guard (активная);
- одна служба приложения на сайте аварийного восстановления;
- одна среда Jumpbox, которая ограничивает доступ к частной сети и разрешает вход только администратору;
- среда Jumpbox, служба приложения, база данных и VPN-шлюз находятся в отдельных подсетях;
- группа безопасности сети, применяющаяся в подсетях приложения и базы данных;
- VPN-подключение типа "сеть — сеть" между локальной средой и Azure.
