Методы ID2D1Geometry::CombineWithGeometry

Объединяет эту геометрию с указанной геометрией и сохраняет результат в идентификаторе ID2D1SimplifiedGeometrySink.

Список перегрузки

Метод	Description
CombineWithGeometry(ID2D1Geometry*,D2D1_COМБINE_MODE,D2D1_MATRIX_3X2_F&,ID2D1SimplifiedGeometrySink*)	Объединяет эту геометрию с указанной геометрией и сохраняет результат в идентификаторе ID2D1SimplifiedGeometrySink.
CombineWithGeometry(ID2D1Geometry*,D2D1_COМБINE_MODE,D2D1_MATRIX_3X2_F*,ID2D1SimplifiedGeometrySink*)	Объединяет эту геометрию с указанной геометрией и сохраняет результат в идентификаторе ID2D1SimplifiedGeometrySink.
CombineWithGeometry(ID2D1Geometry*,D2D1_COМБINE_MODE,D2D1_MATRIX_3X2_F&,FLOAT,ID2D1SimplifiedGeometrySink*)	Объединяет эту геометрию с указанной геометрией и сохраняет результат в идентификаторе ID2D1SimplifiedGeometrySink.
CombineWithGeometry(ID2D1Geometry*,D2D1_COМБINE_MODE,D2D1_MATRIX_3X2_F*,FLOAT,ID2D1SimplifiedGeometrySink*)	Объединяет эту геометрию с указанной геометрией и сохраняет результат в идентификаторе ID2D1SimplifiedGeometrySink.

Примеры

Следующий код использует каждый из различных режимов объединения для объединения двух объектов ID2D1EllipseGeometry.

HRESULT DemoApp::CreateGeometryResources()
{
    HRESULT hr = S_OK;
    ID2D1GeometrySink *pGeometrySink = NULL;

    // Create the first ellipse geometry to merge.
    const D2D1_ELLIPSE circle1 = D2D1::Ellipse(
        D2D1::Point2F(75.0f, 75.0f),
        50.0f,
        50.0f
        );

    hr = m_pD2DFactory->CreateEllipseGeometry(
        circle1,
        &m_pCircleGeometry1
        );

    if (SUCCEEDED(hr))
    {
        // Create the second ellipse geometry to merge.
        const D2D1_ELLIPSE circle2 = D2D1::Ellipse(
            D2D1::Point2F(125.0f, 75.0f),
            50.0f,
            50.0f
            );

        hr = m_pD2DFactory->CreateEllipseGeometry(circle2, &m_pCircleGeometry2);
    }


    if (SUCCEEDED(hr))
    {
        //
        // Use D2D1_COMBINE_MODE_UNION to combine the geometries.
        //
        hr = m_pD2DFactory->CreatePathGeometry(&m_pPathGeometryUnion);

        if (SUCCEEDED(hr))
        {
            hr = m_pPathGeometryUnion->Open(&pGeometrySink);

            if (SUCCEEDED(hr))
            {
                hr = m_pCircleGeometry1->CombineWithGeometry(
                    m_pCircleGeometry2,
                    D2D1_COMBINE_MODE_UNION,
                    NULL,
                    NULL,
                    pGeometrySink
                    );
            }

            if (SUCCEEDED(hr))
            {
                hr = pGeometrySink->Close();
            }

            SafeRelease(&pGeometrySink);
        }
    }

    if (SUCCEEDED(hr))
    {
        //
        // Use D2D1_COMBINE_MODE_INTERSECT to combine the geometries.
        //
        hr = m_pD2DFactory->CreatePathGeometry(&m_pPathGeometryIntersect);

        if (SUCCEEDED(hr))
        {
            hr = m_pPathGeometryIntersect->Open(&pGeometrySink);

            if (SUCCEEDED(hr))
            {
                hr = m_pCircleGeometry1->CombineWithGeometry(
                    m_pCircleGeometry2,
                    D2D1_COMBINE_MODE_INTERSECT,
                    NULL,
                    NULL,
                    pGeometrySink
                    );
            }

            if (SUCCEEDED(hr))
            {
                hr = pGeometrySink->Close();
            }

            SafeRelease(&pGeometrySink);
        }
    }

    if (SUCCEEDED(hr))
    {
        //
        // Use D2D1_COMBINE_MODE_XOR to combine the geometries.
        //
        hr = m_pD2DFactory->CreatePathGeometry(&m_pPathGeometryXOR);

        if (SUCCEEDED(hr))
        {
            hr = m_pPathGeometryXOR->Open(&pGeometrySink);

            if (SUCCEEDED(hr))
            {
                hr = m_pCircleGeometry1->CombineWithGeometry(
                    m_pCircleGeometry2,
                    D2D1_COMBINE_MODE_XOR,
                    NULL,
                    NULL,
                    pGeometrySink
                    );
            }

            if (SUCCEEDED(hr))
            {
                hr = pGeometrySink->Close();
            }

            SafeRelease(&pGeometrySink);
        }
    }

    if (SUCCEEDED(hr))
    {
        //
        // Use D2D1_COMBINE_MODE_EXCLUDE to combine the geometries.
        //
        hr = m_pD2DFactory->CreatePathGeometry(&m_pPathGeometryExclude);

        if (SUCCEEDED(hr))
        {
            hr = m_pPathGeometryExclude->Open(&pGeometrySink);

            if (SUCCEEDED(hr))
            {
                hr = m_pCircleGeometry1->CombineWithGeometry(
                    m_pCircleGeometry2,
                    D2D1_COMBINE_MODE_EXCLUDE,
                    NULL,
                    NULL,
                    pGeometrySink
                    );
            }

            if (SUCCEEDED(hr))
            {
                hr = pGeometrySink->Close();
            }

            SafeRelease(&pGeometrySink);
        }
    }

    return hr;
}

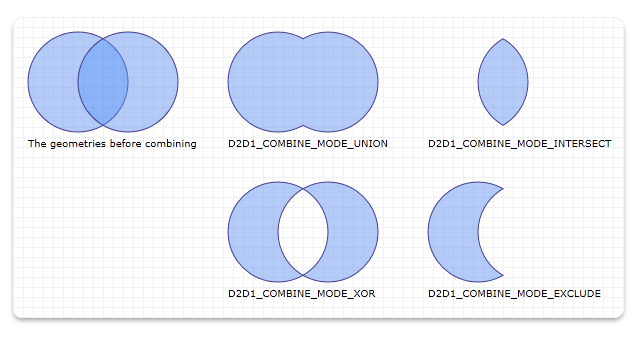

Этот код создает выходные данные, показанные на следующем рисунке.

Requirements

Требование	Значение
Библиотека	D2d1.lib
DLL-библиотеки	D2d1.dll

См. также

ID2D1Geometry
