Визуелизација и стицање увида из процеса

Овај чланак објашњава метрике и визуелне приказе и шта вам могу рећи о вашем процесу.

Неке од метрика и визуелних приказа доступне су само у подешавању са сопственим Power BI радним простором или радним простором тканине (преглед). Ове метрике и визуелни прикази су јасно означени у тексту као Премиум. Да бисте могли да им приступите и стекнете потпуни увид, обавезно довршите кораке у следећим чланцима.

За Power BI радни простор:

• Повежите свој Power BI радни простор на способност рударства процеса
• Креирајте сопствени Power BI радни простор
• Учитајте аналитику процеса у Power BI

За радни простор тканине (преглед):

• Повежите свој радни простор тканине на способност рударства процеса
• Креирајте свој прилагођени радни простор тканине
• Учитајте аналитику процеса у фабрици

Када завршите кораке, вратите се на аналитичку страницу вашег процеса у могућности рударства процеса.

Белешка

Стандардни извештај примењује филтер извештаја Power BI подешен на ВиевИД = 1 , што је обично приказ под називом Подразумевано. Све странице извештаја и визуализације подразумевано одражавају овај филтер, осим ако се не мењају.

Мапа процеса

Мапа процеса вам омогућава да визуализујете и стекнете увид у процесе. Гледајући графички приказ како се обављају ваши пословни процеси, можете прикупити увид у то где постоје могућности.

Активности описују задатке или акције, чији редослед чини пословни процес. Активности могу обављати људи или машине, у сценарију аутоматизације. У мапи процеса, различите активности се појављују као чворови, а прелази између активности се појављују као ивице. Свака секвенца процеса има почетак и крај.

Различите комбинације и варијанте активности приказане су одвојено на мапи процеса. Варијанта процеса је јединствена секвенца од почетка до краја процеса. Свака варијанта се разликује од осталих најмање једном активношћу.

Можете лако да се пребацујете између различитих слојева и повезаних метрика на мапи процеса користећи контроле у горњем левом углу визуелне мапе процеса.

Метрике за следеће слојеве визуелизују исту метрику на оба чвора и прелаза. Можете се пребацивати између апсолутне вредности и релативног односа према метрици нивоа процеса кликом на икону % поред изабране метрике.

• Фреквенцијски слој

  • Укупан број: Укупна учесталост активности / транзиције заробљене у подацима процеса.

  • Број случајева: Број инстанци процеса у којима је дошло до активности / транзиције.

  • Максимално појављивање у случају : Максимални број понављања активности / транзиције у једној инстанци процеса.

• Слој перформанси

  • Укупно трајање : Укупно трајање активности / транзиције заробљене у подацима. Вредност се такође може приказати као однос (проценат) између укупног трајања активности / транзиције заробљене у подацима и укупног трајања свих случајева.

  • Средње трајање : Средње трајање активности / транзиције заробљене у подацима. Вредност се такође може приказати као однос (проценат) између средњег трајања активности / транзиције заробљене у подацима и средњег трајања случаја.

  • Максимално трајање : Максимално трајање активности / транзиције заробљене у подацима.

  • Минимално трајање : Минимално трајање активности / транзиције заробљене у подацима.

• Прерадите слој

  Изаберите различите метрике које ћете визуализовати на чворовима и на прелазима да бисте добили бољи увид. Ако изаберете икону везе између њих, избор истих метрика и за чворове и за прелазе је закључан. Можете се пребацивати између апсолутне вредности и релативног односа према метрици нивоа процеса тако што ћете изабрати икону % поред метрике.

  • Број прерада: Број прерада представља збир свих само-петљи и петљи.

  • Селф-лооп цоунт: Селф-лооп представља специфично понављање где је активност директно праћена истом активношћу. Што се тиче ивица / прелаза, почетна и завршна активност ивице је иста.

  • Прилив петље: Прилив петље представља понављања претходника активности.

  • Одлив петље: Одлив петље представља понављања наследника активности.

  • Број петље: Петља представља специфично понављање где активност прати иста активност, али не директно. На пример, најмање још једна активност је увек укључена.

  • Нето добитак петље: Доступно само за активности. Ова метрика активности представља разлику између одлива петље и прилива петље. Ако је вредност позитивна, активност је директно праћена више поновљених активности него што је претходило. Такве активности покрећу нове петље у процесима. Ако је вредност негативна, активност је директно праћена мање поновљеним активностима него што је претходило. Такве активности завршавају, затварају или излазе из петљи у процесима. Боја хало ефекта такође нам помаже да видимо позитивне и негативне трендове у процесу - црвена боја представља проблем (почетак нових петљи); плава боја представља повољну промену (крај петљи).

Да бисте сазнали више о визуалу мапе процеса, идите на Преглед мапе процеса.

Користите КПИ и визуализације за аналитику

Добијате неколико унапред изграђених КПИ-а и визуализација који ће вам помоћи да разумете свој процес. Можете филтрирати по селекторима, као што су Активност и ИД случаја (Премиум), и прилагођени филтери (Премиум) ако сте додали прилагођене атрибуте (колоне података) када сте отпремили податке за анализу.

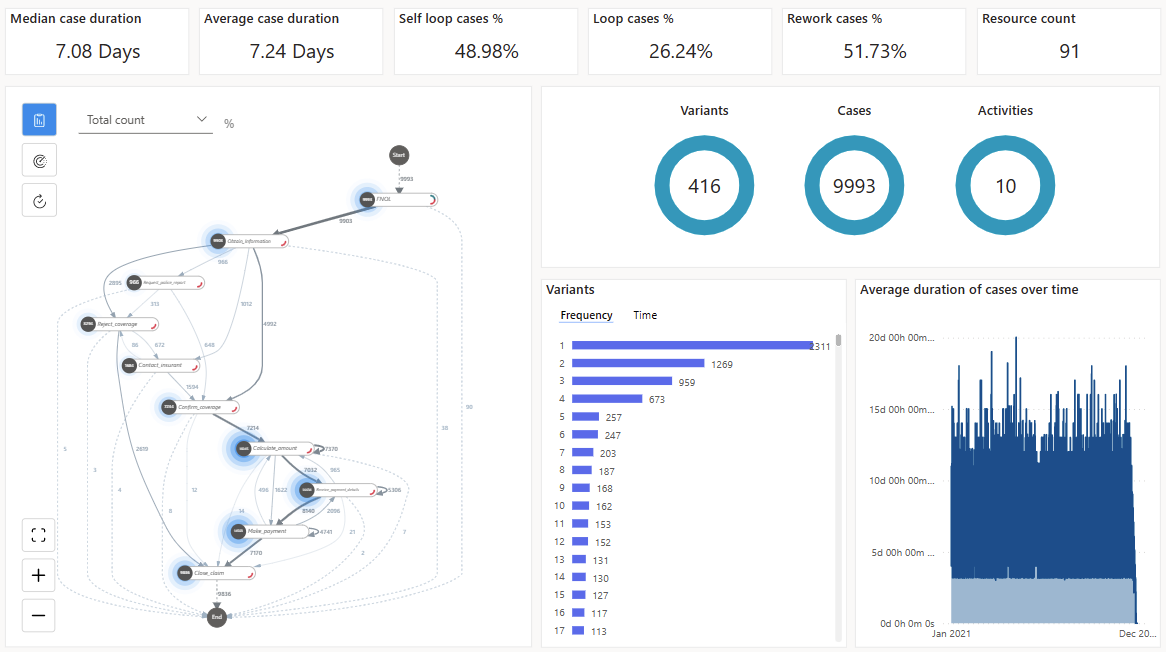

Следећи снимак екрана је пример визуелизације и аналитике коју видите у премиум верзији.

Ако нисте купили премиум верзију, имате приступ подразумеваној верзији. Врх подразумеване верзије приказује само четири КПИ-а наведена у одељку КПИ у овом чланку, а не два КПИ-а са (Премиум) у наслову. Такође, нећете видети графикон Просечно трајање случајева током времена .

KPI-ови

Ови КПИ-ови су исте метрике које видите на врху извештаја.

• Средње трајање предмета (Премиум): Средње трајање случаја показује центар свих трајања случаја који су отпорнији на изузетке у подацима.

• Просечно трајање случаја: Приказује просечно трајање случаја, на које могу у великој мери утицати изузетци у подацима.

• Случајеви само-петље%: Проценат случајева који имају активност која се понавља.

• Лооп Цасес% : Проценат случајева који имају низ активности које имају најмање једну активност која се понавља.

• Прерадити случајеве % : Проценат случајева који имају или само-петљу или петљу.

• Ресоурце Цоунт (Премиум): Број колико ресурса је у процесу.

Да бисте увећали приказ тако да можете дубље да копате у свој процес, изаберите картицу Мапа .

Филтер окно

Да бисте се спустили у процес, користите филтере у дијалогу филтера. Да бисте видели филтере, изаберите Филтери у горњем десном углу картице Резиме .

Дијалог филтера садржи следеће филтере:

• Селектор активности: Омогућава вам да изаберете случајеве који садрже изабрану активност.

• Филтер случаја (Премиум): Омогућава вам да видите визуелизацију процеса и аналитику филтрирану на случај.

• Филтер почетног датума (Премиум): Омогућава вам да видите визуелизацију процеса у одређеном периоду.

• Прилагођени филтери атрибута (Премиум): Омогућава вам да филтрирате прилагођене атрибуте на нивоу догађаја и случаја за ваш процес.

Да бисте изабрали више активности или случајева, можете користити Цтрл + клик.

Ако нисте купили премиум верзију, имате приступ подразумеваној верзији. Окно Филтери приказује само селектор активности. Немате приступ другим филтерима наведеним у овом одељку са (Премиум) у наслову.

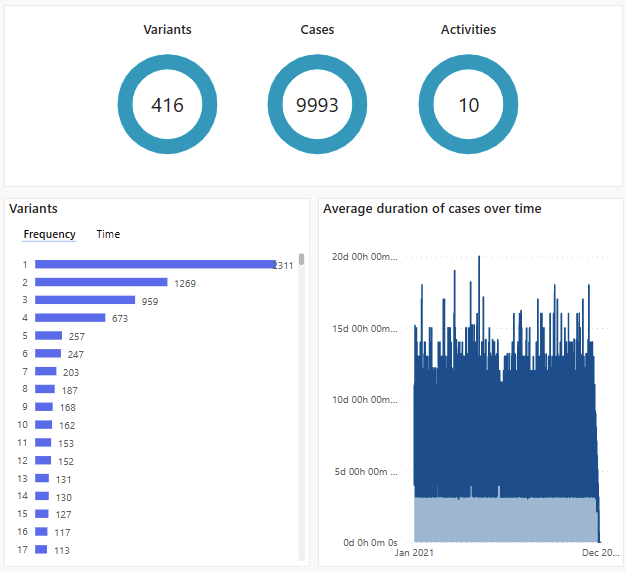

Визуелизације

• Варијанте по учесталости : Показује које су варијанте најчешће, сортиране по најчешћим до најмање уобичајеним. Можете да изаберете једну или више варијанти у бар графикону да бисте анализирали детаље варијанти филтрирањем за њих. Ово би ажурирало мапу процеса, КПИ-ове и друге визуализације. Да бисте изабрали више варијанти, притисните Цтрл и изаберите жељене варијанте.

• Варијанте по времену : Приказује бар графикон најдуже варијанте трајања до најкраће. Филтрирање на одређеној варијанти ажурира мапу процеса и КПИ тако да можете добити увид у понашање одабраних варијанти.

• Просечно трајање случајева током времена (Премиум): Показује како се трајање процеса мења током времена.

• Случајеви , активности и варијанте : Приказује број случајева, активности и варијанти на основу тренутних поставки филтера.

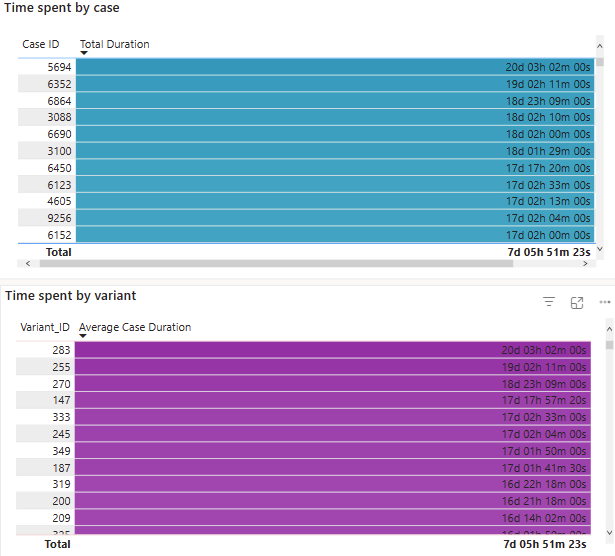

Анализа времена (Премиум)

Анализа времена (Премиум) нема алтернативни подразумевани приказ. Омогућава вам да се позабавите временским уским грлима по случајевима, варијантама и активностима. Анализа времена (Премиум) такође вам показује просечно време проведено по случају и по варијантама које су поредане по утрошеном времену.

Приказ анализе се појављује на десној страни, а одговарајућа мапа се појављује на левој страни.

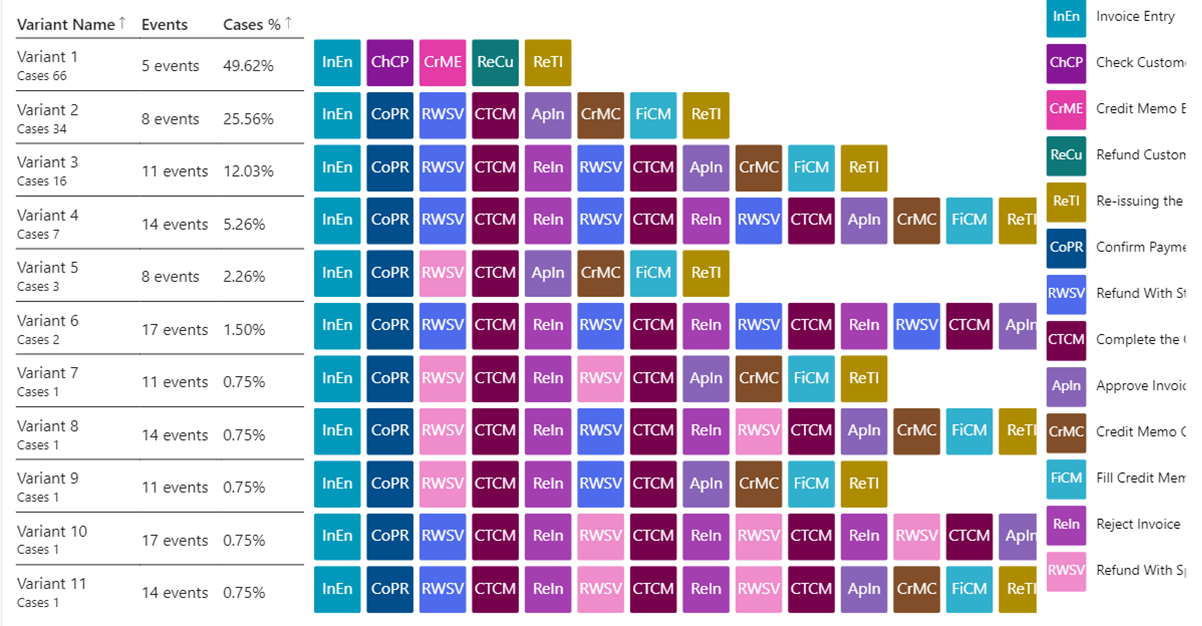

Варијанта ДНК

Приказ Варијанта ДНК доступан је у подразумеваном и премиум приказу. Да бисте приказали редослед свих активности у свакој варијанти сортираних на основу варијанти које се најчешће дешавају, изаберите картицу Варијанта ДНК . Активности су означене бојама и скраћене како би се брзо приказао поглед на редослед активности које се дешавају на високом нивоу. Ово такође помаже да се брзо идентификују неусаглашени процеси, само-петље и петље.
