Trädvisualiseringar

Arbetsböcker stöder hierarkiska vyer via trädrutnät. Träd gör att vissa rader kan expanderas till nästa nivå för en ökad detaljnivå.

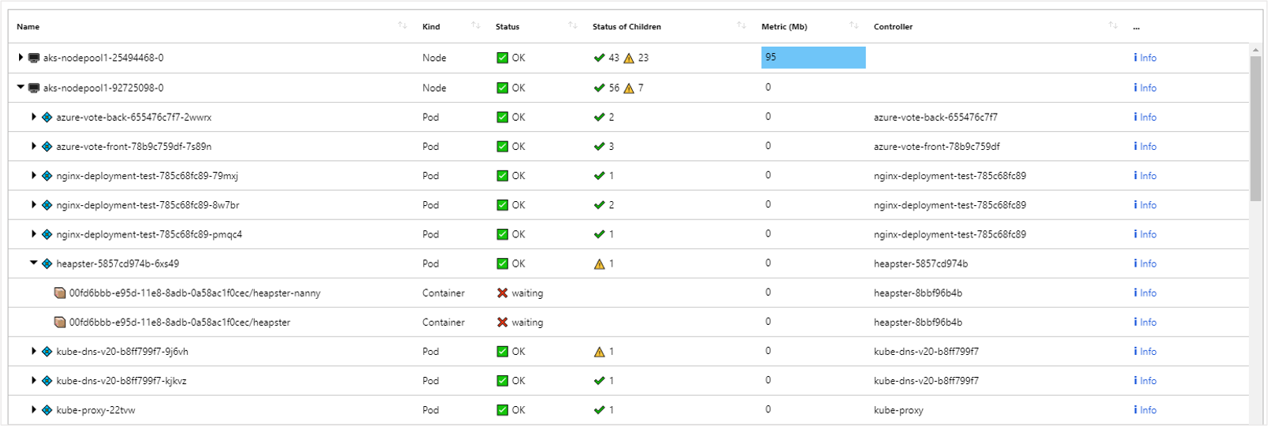

I följande exempel visas hälsomått för containrar med en arbetsuppsättningsstorlek som visualiseras som ett trädrutnät. De översta noderna här är Azure Kubernetes Service-noder (AKS). Noderna på nästa nivå är poddar och noderna på den sista nivån är containrar. Observera att du fortfarande kan formatera dina kolumner som du gör i ett rutnät med värmekartor, ikoner och länkar. Den underliggande datakällan i det här fallet är en Log Analytics-arbetsyta med AKS-loggar.

Lägga till ett trädrutnät

1. Växla arbetsboken till redigeringsläge genom att välja Redigera i verktygsfältet.

2. Välj Lägg till>fråga för att lägga till en loggfrågekontroll i arbetsboken.

3. För Frågetyp väljer du Loggar. För Resurstyp väljer du till exempel Application Insights och väljer de resurser som ska riktas.

4. Använd frågeredigeraren för att ange KQL för din analys.

   requests
   | summarize Requests = count() by ParentId = appName, Id = name
   | extend Kind = 'Request', Name = strcat('🌐 ', Id)
   | union (requests
   | summarize Requests = count() by Id = appName
   | extend Kind = 'Request', ParentId = '', Name = strcat('📱 ', Id))
   | project Name, Kind, Requests, Id, ParentId
   | order by Requests desc


5. Ange Visualisering till Rutnät.

6. Välj knappen Kolumn Inställningar för att öppna fönstret Redigera kolumninställningar.

7. I avsnittet Kolumner överst anger du:

   • ID – kolumnåtergivning: Hidden
   • Överordnat ID – kolumnåtergivning: Hidden
   • Begäranden – kolumnåtergivning: Bar
   • Färgpalett: Blue
   • Minsta värde: 0

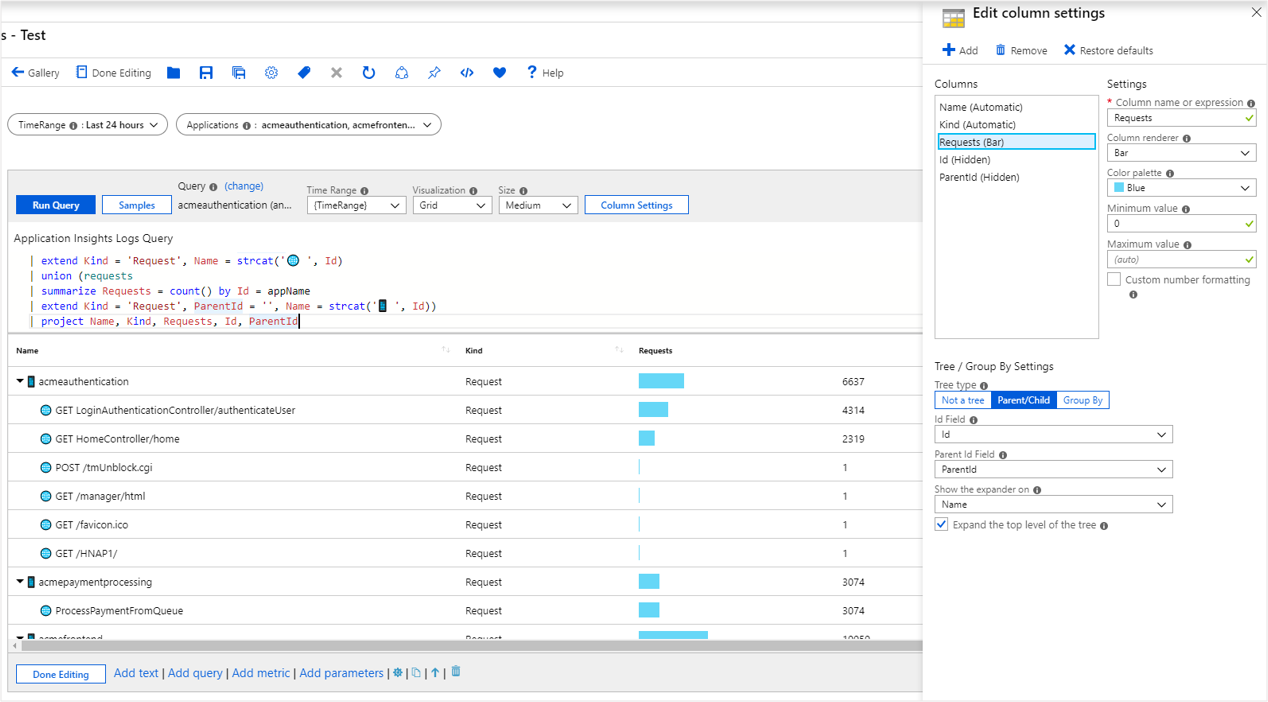

8. I avsnittet Träd/Gruppera efter Inställningar längst ned anger du:

   • Trädtyp: Parent/Child
   • ID-fält: Id
   • Överordnat ID-fält: ParentId
   • Visa expanderaren på: Name
   • Markera kryssrutan Expandera den översta nivån i trädet .

9. Välj knappen Spara och stäng längst ned i fönstret.

Trädinställningar

Inställning	beskrivning
Id Field	Unikt ID för varje rad i rutnätet.
Parent Id Field	ID:t för den överordnade raden för den aktuella raden.
Show the expander on	Kolumnen som du vill visa träd expanderaren på. Det är vanligt att trädrutnät döljer sina ID- och överordnade ID-fält eftersom de inte är särskilt läsbara. I stället visas expanderaren i ett fält med ett mer läsbart värde som namnet på entiteten.
Expand the top level of the tree	Om du väljer det expanderar trädrutnätet på den översta nivån. Det här alternativet är användbart om du vill visa mer information som standard.

Gruppera i ett rutnät

Du kan använda gruppering för att skapa hierarkiska vyer som liknar de som visas i föregående exempel med enklare frågor. Du förlorar aggregering vid de inre noderna i trädet, men det är acceptabelt för vissa scenarier. Använd Gruppera efter för att skapa trädvyer när den underliggande resultatuppsättningen inte kan omvandlas till ett korrekt trädformulär. Exempel är aviserings-, hälso- och måttdata.

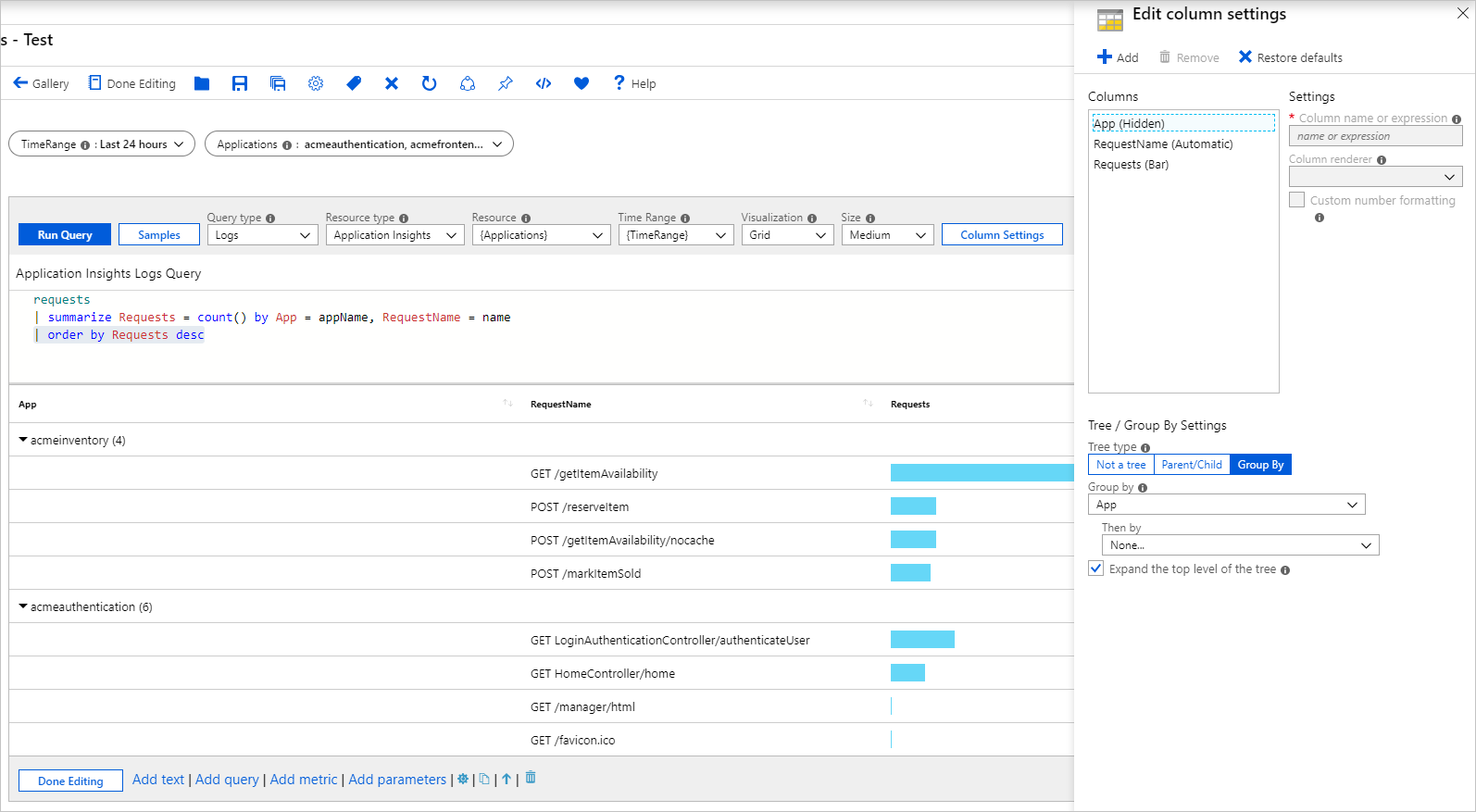

Lägga till ett träd med hjälp av gruppering

1. Växla arbetsboken till redigeringsläge genom att välja Redigera i verktygsfältet.

2. Välj Lägg till>fråga för att lägga till en loggfrågekontroll i arbetsboken.

3. För Frågetyp väljer du Loggar. För Resurstyp väljer du till exempel Application Insights och väljer de resurser som ska riktas.

4. Använd frågeredigeraren för att ange KQL för din analys.

   requests
   | summarize Requests = count() by App = appName, RequestName = name
   | order by Requests desc


5. Ange Visualisering till Rutnät.

6. Välj knappen Kolumn Inställningar för att öppna fönstret Redigera kolumninställningar.

7. I avsnittet Kolumner överst anger du:

   • App – Kolumnåtergivning: Hidden
   • Begäranden – kolumnåtergivning: Bar
   • Färgpalett: Blue
   • Minsta värde: 0

8. I avsnittet Träd/Gruppera efter Inställningar längst ned anger du:

   • Trädtyp: Group By
   • Gruppera efter: App
   • Sedan genom att: None
   • Markera kryssrutan Expandera den översta nivån i trädet .

9. Välj knappen Spara och stäng längst ned i fönstret.

Nästa steg

• Lär dig hur du skapar ett diagram i arbetsböcker.
• Lär dig hur du skapar en panel i arbetsböcker.
