Vad är Azure VMware Solution?
Azure VMware Solution tillhandahåller privata moln som innehåller VMware vSphere-kluster som skapats från dedikerad azure-infrastruktur utan operativsystem. Azure VMware Solution är tillgängligt i Azure Commercial och Azure Government. Den minsta inledande distributionen är tre värdar, med möjlighet att lägga till fler värdar, upp till högst 16 värdar per kluster. Alla etablerade privata moln har VMware vCenter Server, VMware vSAN, VMware vSphere och VMware NSX. Därför kan du migrera arbetsbelastningar från dina lokala miljöer, distribuera nya virtuella datorer och använda Azure-tjänster från dina privata moln. Mer information om serviceavtalet finns på sidan med Azure-serviceavtal .
Azure VMware Solution är en VMware-validerad lösning med kontinuerlig validering och testning av förbättringar och uppgraderingar. Microsoft hanterar och underhåller infrastrukturen och programvaran för privata moln, så att du kan fokusera på att utveckla och köra arbetsbelastningar i dina privata moln för att leverera affärsvärde.

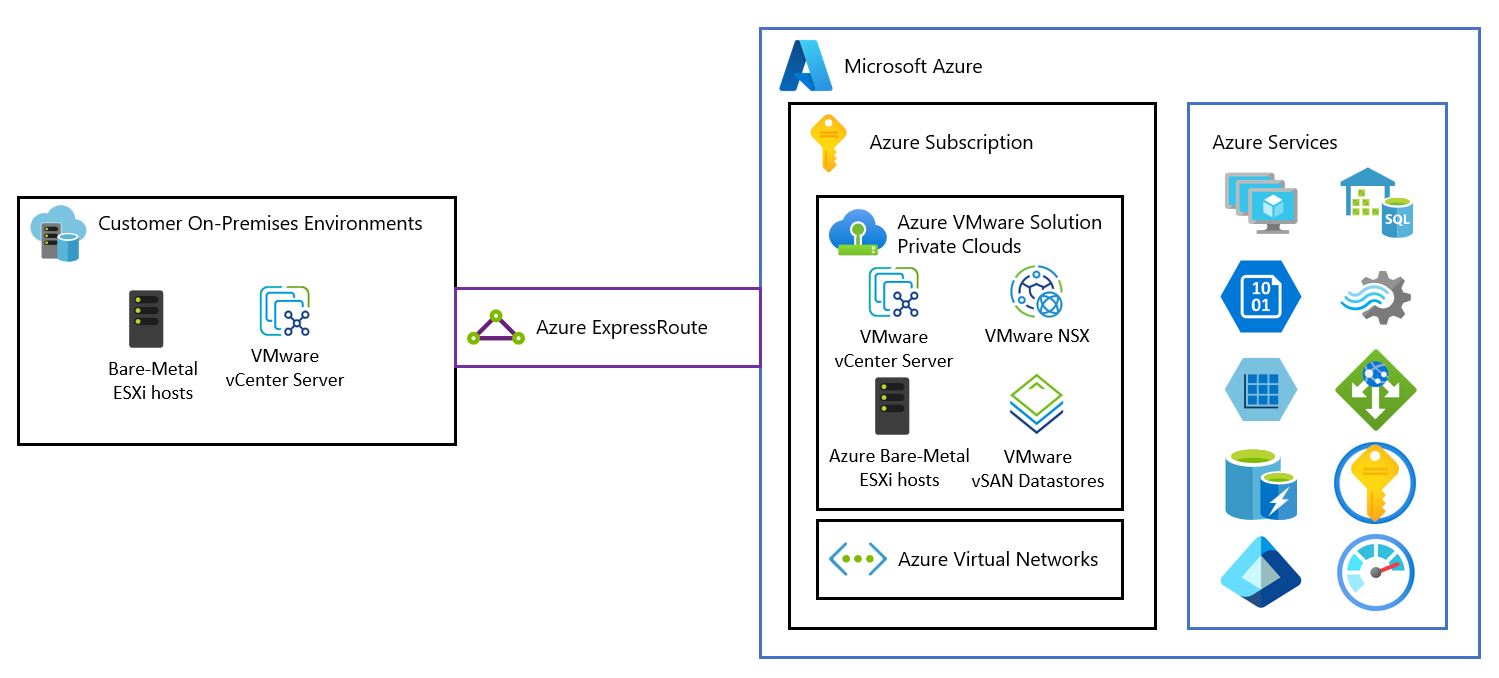

Diagrammet visar angränsande mellan privata moln och virtuella nätverk i Azure, Azure-tjänster och lokala miljöer. Nätverksåtkomst från privata moln till Azure-tjänster eller virtuella nätverk ger SLA-driven integrering av Azure-tjänstslutpunkter. ExpressRoute Global Reach ansluter din lokala miljö till ditt privata Azure VMware Solution-moln.
Värdar, kluster och privata moln
Azure VMware Solution-kluster baseras på hyperkonvergerad infrastruktur. I följande tabell visas värdens specifikationer för processor, minne, disk och nätverk.
| Värdtyp | CPU (Kärnor/GHz) | RAM (GB) | vSAN-cachenivå (TB, raw***) | vSAN-kapacitetsnivå (TB, raw***) | Regional tillgänglighet |
|---|---|---|---|---|---|
| AV36 | Dubbla Intel Xeon Gold 6140-processorer (Skylake microarchitecture) med 18 kärnor/CPU @ 2,3 GHz, totalt 36 fysiska kärnor (72 logiska kärnor med hypertrådning) | 576 | 3.2 (NVMe) | 15.20 (SSD) | Markerade regioner (*) |
| AV36P | Dubbla Intel Xeon Gold 6240 processorer (Cascade Lake microarchitecture) med 18 kärnor/CPU @ 2,6 GHz / 3,9 GHz Turbo, totalt 36 fysiska kärnor (72 logiska kärnor med hypertrådning) | 768 | 1.5 (Intel Cache) | 19.20 (NVMe) | Markerade regioner (*) |
| AV52 | Dubbla Intel Xeon Platinum 8270 processorer (Cascade Lake microarchitecture) med 26 kärnor/CPU @ 2,7 GHz / 4,0 GHz Turbo, Totalt 52 fysiska kärnor (104 logiska kärnor med hypertrådning) | 1,536 | 1.5 (Intel Cache) | 38.40 (NVMe) | Markerade regioner (*) |
| AV64 | Dubbla Intel Xeon Platinum 8370C processorer (Ice Lake microarchitecture) med 32 kärnor/CPU @ 2,8 GHz / 3,5 GHz Turbo, totalt 64 fysiska kärnor (128 logiska kärnor med hypertrådning) | 1,024 | 3.84 (NVMe) | 15.36 (NVMe) | Markerade regioner (**) |
Ett Azure VMware Solution-kluster kräver minst tre värdar. Du kan bara använda värdar av samma typ i ett enda privat Azure VMware Solution-moln. Värdar som används för att skapa eller skala kluster kommer från en isolerad pool med värdar. Dessa värdar klarade maskinvarutester och hade alla data på ett säkert sätt borttagna innan de lades till i ett kluster.
Alla värdtyper ovan har ett dataflöde på 100 Gbit/s-nätverksgränssnitt.
(*) information som är tillgänglig via Priskalkylatorn för Azure.
(**) KRAV FÖR AV64: Ett privat Moln för Azure VMware Solution som distribueras med AV36, AV36P eller AV52 krävs innan AV64 läggs till.
(***) Raw baseras på den internationella standarden för enheter (SI) som rapporteras av disktillverkaren. Exempel: 1 TB Raw = 1000000000000 byte, utrymme som beräknas av datorn i binärt värde (1 TB binärt värde = 1099511627776 byte binärt) skulle vara lika med 931,3 Gigabyte konverterat från rå decimal.
Du kan distribuera nya eller skala befintliga privata moln via Azure Portal eller Azure CLI.
Privat molntillägg för Azure VMware Solution med AV64-nodstorlek

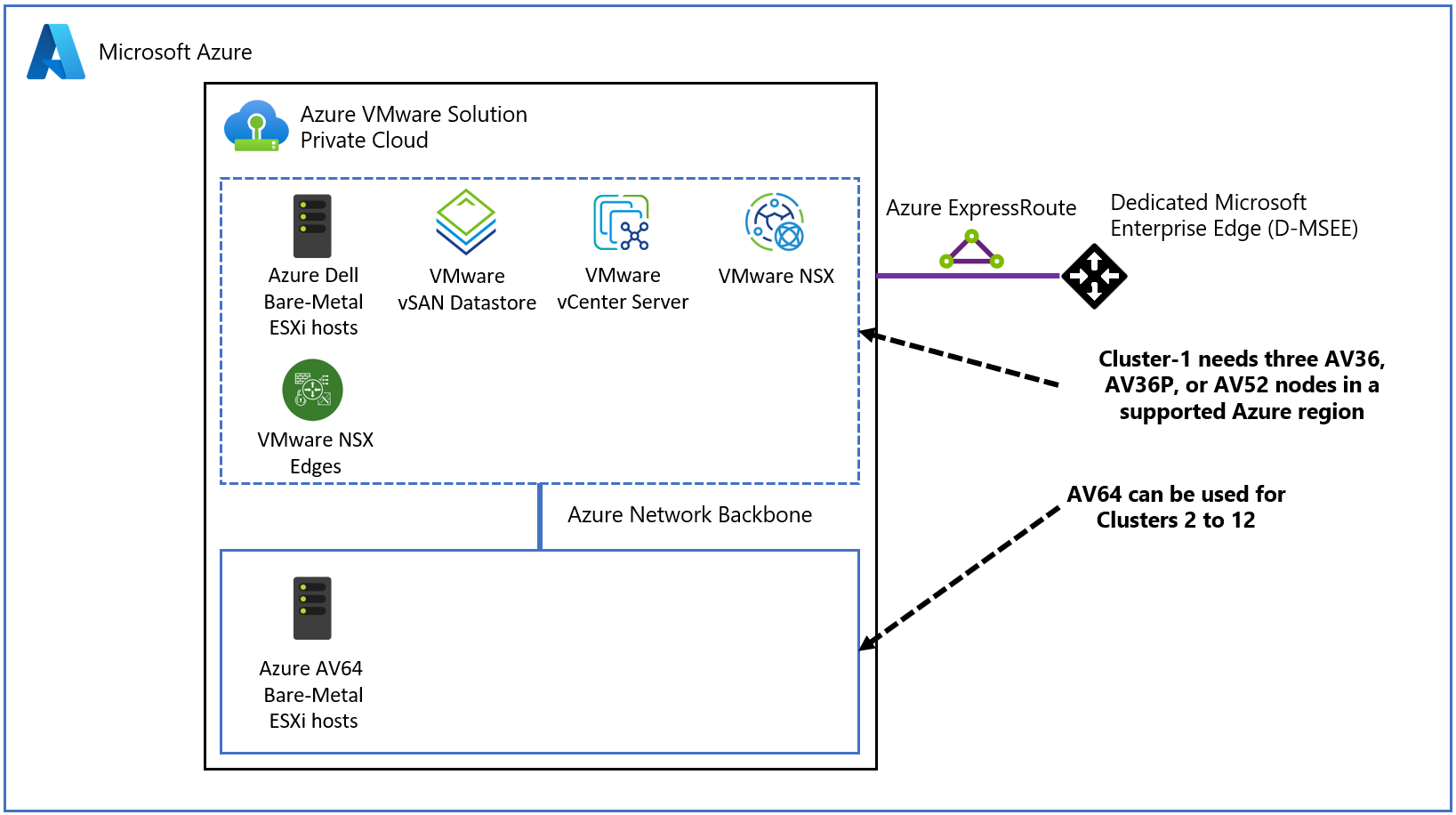

AV64 är en ny Azure VMware Solution-värd-SKU som är tillgänglig för att expandera (inte skapa) det privata Azure VMware Solution-molnet som skapats med den befintliga SKU:n AV36, AV36P eller AV52. Använd Microsoft-dokumentationen för att söka efter tillgänglighet för AV64 SKU i regionen.
Krav för AV64-användning
Se följande förutsättningar för distribution av AV64-kluster.
Ett privat Azure VMware-lösningsmoln skapas med hjälp av AV36, AV36P eller AV52 i region/AZ som stöds av AV64.
Du behöver en /23 eller tre (sammanhängande eller icke-sammanhängande) /25-adressblock för AV64-klusterhantering.
Support för kundscenarier
Kund med befintligt privat Azure VMware Solution-moln: När en kund har ett distribuerat privat Azure VMware Solution-moln kan de skala det privata molnet genom att lägga till ett separat AV64 vCenter-nodkluster i det privata molnet. I det här scenariot bör kunderna använda följande steg:
- Få ett AV64-kvotgodkännande från Microsoft med minst tre noder. Lägg till annan information om det privata Azure VMware Solution-molnet som du planerar att utöka med av64.
- Använd ett befintligt Azure VMware Solution-arbetsflöde för tilläggskluster med AV64-värdar för att expandera.
Kunden planerar att skapa ett nytt privat Azure VMware Solution-moln: När en kund vill ha ett nytt privat Azure VMware Solution-moln som kan använda AV64 SKU men bara för expansion. I det här fallet uppfyller kunden kraven för att ha ett privat Azure VMware Solution-moln byggt med AV36, AV36P eller AV52 SKU. Kunden måste köpa minst tre noder av AV36, AV36P eller AV52 SKU innan de expanderar med AV64. I det här scenariot använder du följande steg:
- Få AV36-, AV36P- eller AV52- och AV64-kvotgodkännande från Microsoft med minst tre noder vardera.
- Skapa ett privat Azure VMware Solution-moln med hjälp av AV36, AV36P eller AV52 SKU.
- Använd ett befintligt Azure VMware Solution-arbetsflöde för tilläggskluster med AV64-värdar för att expandera.
Azure VMware Solution stretch kluster privat moln: AV64 SKU stöds inte med Azure VMware Solution stretch kluster privata moln. Det innebär att en AV64-baserad expansion inte är möjlig för ett privat moln med Azure VMware Solution-stretchkluster.
[!OBS]
All trafik från en AV64-värd till ett kundnätverk använder IP-adressen för VMKernel Network Interface 1.
Design och rekommendationer för AV64-kluster vSAN-feldomän (FD)
De traditionella Azure VMware Solution-värdklusterna har inte explicit vSAN FD-konfiguration. Resonemanget är att värdallokeringslogik säkerställer i kluster att inga två värdar finns i samma fysiska feldomän i en Azure-region. Den här funktionen ger motståndskraft och hög tillgänglighet för lagring, vilket vSAN FD-konfigurationen ska medföra. Mer information om vSAN FD finns i VMware-dokumentationen.
Azure VMware Solution AV64-värdkluster har en explicit VSAN-feldomänkonfiguration (FD). Azure VMware Solution-kontrollplanet konfigurerar sju VSAN-feldomäner (FD) för AV64-kluster. Värdarna balanseras jämnt över de sju FD:erna när användarna skalar upp värdarna i ett kluster från tre noder till 16 noder. Vissa Azure-regioner stöder fortfarande högst fem FD:er som en del av den första versionen av AV64 SKU. Mer information finns i Azure Region Availability Zone (AZ) till SKU-mappningstabellen .
Rekommendation för klusterstorlek
Azure VMware Solution minsta vSphere-nodklusterstorlek som stöds är tre. VSAN-dataredundansen hanteras genom att säkerställa att den minsta klusterstorleken för tre värdar finns i olika vSAN-FD:er. I ett vSAN-kluster med tre värdar, var och en i en annan FD, om en FD misslyckas (till exempel om rackväxelns överkant misslyckas) skulle vSAN-data skyddas. Åtgärder som att skapa objekt (ny virtuell dator, VMDK och andra) misslyckas. Detsamma gäller för alla underhållsaktiviteter där en ESXi-värd placeras i underhållsläge och/eller startas om. För att undvika scenarier som dessa är rekommendationen att distribuera vSAN-kluster med minst fyra ESXi-värdar.
ARBETSFLÖDE för borttagning av AV64-värd och metodtips
På grund av konfigurationen av av64-klustrets vSAN-feldomän (FD) och behovet av värdar som är balanserade över alla FD:er skiljer sig värdborttagningen från AV64-klustret från traditionella Azure VMware Solution-värdkluster med andra SKU:er.
För närvarande kan en användare välja en eller flera värdar som ska tas bort från klustret med hjälp av portalen eller API:et. Ett villkor är att ett kluster ska ha minst tre värdar. Ett AV64-kluster fungerar dock annorlunda i vissa scenarier när AV64 använder vSAN-FD:er. Alla begäranden om borttagning av värd kontrolleras mot potentiell obalans i vSAN FD. Om en begäran om borttagning av värd skapar en obalans avvisas begäran med svaret http 409-Conflict. Statuskoden http 409-Conflict response anger en begäranskonflikt med målresursens (värdarnas) aktuella tillstånd.
Följande tre scenarier visar exempel på instanser som normalt fel och visar olika metoder som kan användas för att ta bort värdar utan att skapa en obalans i vSAN-feldomänen (FD).

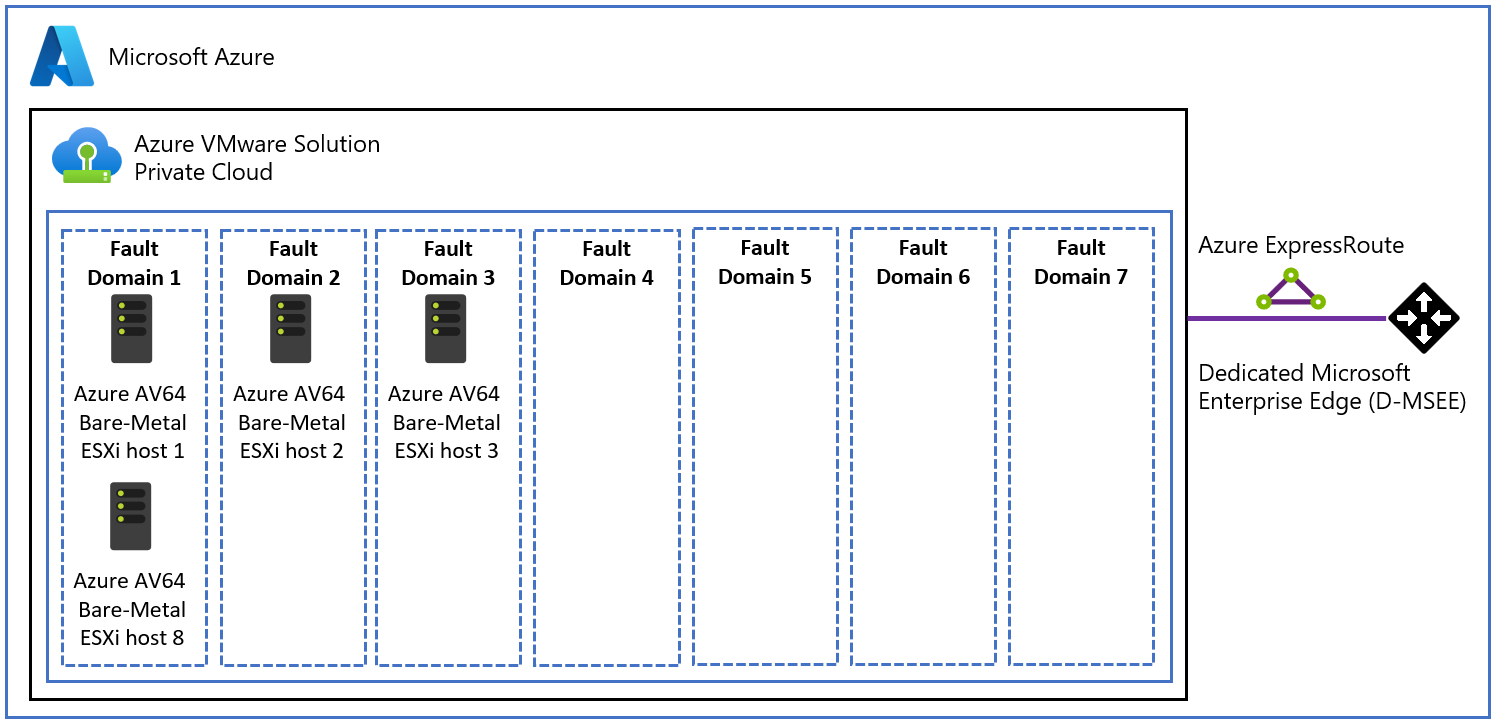

Om du tar bort en värd skapas en obalans i vSAN FD med en skillnad mellan de flesta och minst ifyllda FD:n så att den är mer än en. I följande exempel måste användare ta bort en av värdarna från FD 1 innan du tar bort värdar från andra FD:er.

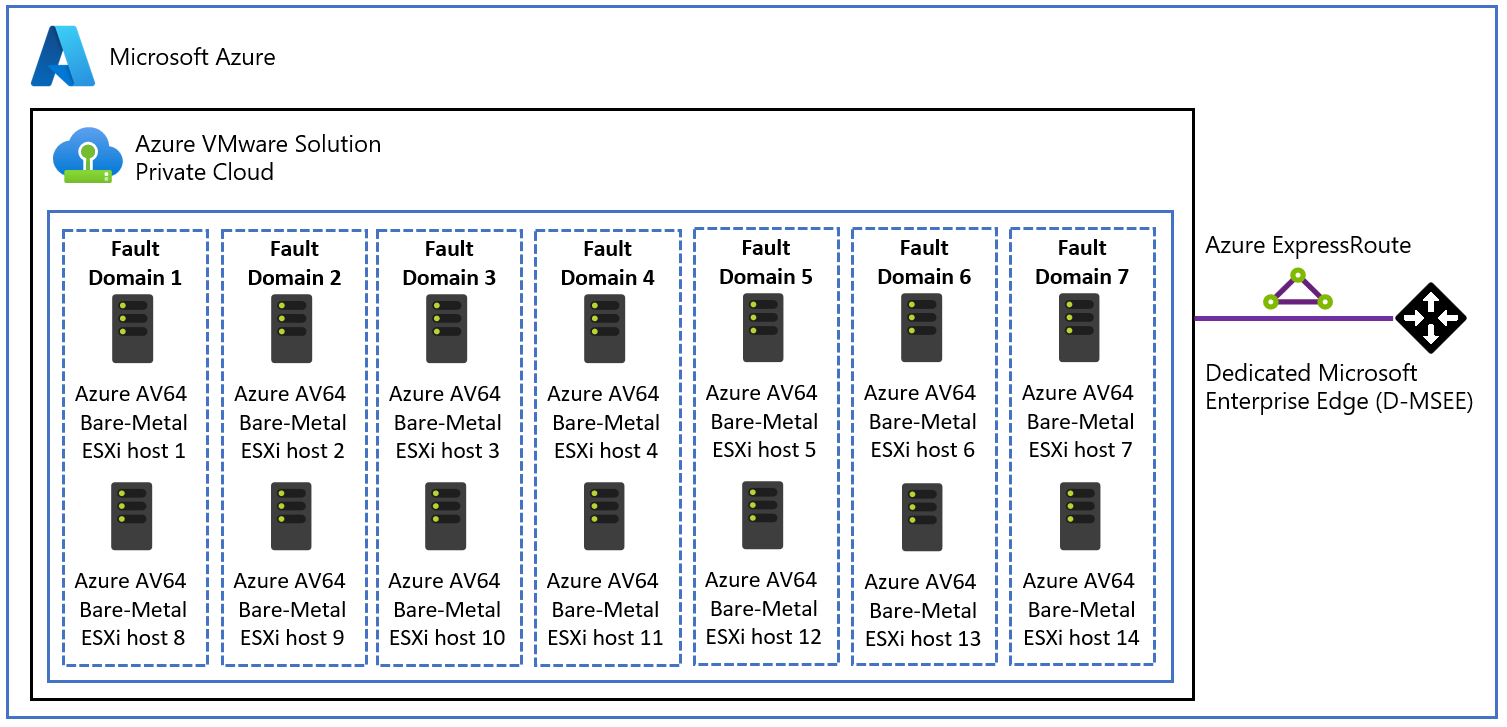

Flera begäranden om borttagning av värdar görs samtidigt och vissa borttagningar av värdar skapar en obalans. I det här scenariot tar kontrollplanet Azure VMware Solution bara bort värdar, vilket inte skapar obalans. I följande exempel kan användarna inte ta båda värdarna från samma FD om de inte minskar klusterstorleken till fyra eller lägre.
En vald borttagning av värd orsakar mindre än tre aktiva vSAN-FD:er. Det här scenariot förväntas inte inträffa eftersom alla AV64-regioner har fem eller sju FD:er. När du lägger till värdar tar kontrollplanet Azure VMware Solution hand om att lägga till värdar från alla sju FD:er jämnt. I följande exempel kan användare ta bort en av värdarna från FD 1, men inte från FD 2 eller 3.
Så här identifierar du värden som kan tas bort utan att orsaka en obalans i vSAN FD: En användare kan gå till vSphere-klientgränssnittet för att hämta det aktuella tillståndet för vSAN-FD:er och värdar som är associerade med var och en av dem. Detta hjälper till att identifiera värdar (baserat på föregående exempel) som kan tas bort utan att påverka VSAN FD-saldot och undvika eventuella fel i borttagningsåtgärden.
RAID-konfiguration som stöds av AV64
Den här tabellen innehåller en lista över RAID-konfiguration som stöds och värdkrav i AV64-kluster. PRINCIPERNA RAID-6 FTT2 och RAID-1 FTT3 stöds med AV64 SKU i vissa regioner. I Azure-regioner som för närvarande är begränsade till fem FD:er tillåter Microsoft kunder att använda RAID-5 FTT1 vSAN-lagringsprincipen för AV64-kluster med sex eller fler noder för att uppfylla serviceavtalet (SLA). Mer information finns i Azure Region Availability Zone (AZ) till SKU-mappningstabellen .
| RAID-konfiguration | Problem med att tolerera (FTT) | Minsta antal värdar som krävs |
|---|---|---|
| Standardinställning för RAID-1 (spegling). | 1 | 3 |
| RAID-5 (raderingsskyddad kod) | 1 | 4 |
| RAID-1 (spegling) | 2 | 5 |
| RAID-6 (raderingsskyddad kod) | 2 | 6 |
| RAID-1 (spegling) | 3 | 7 |
Storage
Azure VMware Solution stöder expansion av datalagerkapacitet utöver vad som ingår i vSAN med hjälp av Azure Storage-tjänster, så att du kan utöka datalagringskapaciteten utan att skala klustren. Mer information finns i Alternativ för kapacitetsexpansion i Datastore.
Nätverk
Azure VMware Solution erbjuder en privat molnmiljö som är tillgänglig från lokala platser och Azure-baserade resurser. Tjänster som Azure ExpressRoute, VPN-anslutningar eller Azure Virtual WAN levererar anslutningen. Dessa tjänster kräver dock specifika nätverksadressintervall och brandväggsportar för att aktivera tjänsterna.
När du distribuerar ett privat moln skapas privata nätverk för hantering, etablering och vMotion. Du använder dessa privata nätverk för att komma åt VMware vCenter Server och VMware NSX Manager och virtuell dator vMotion eller distribution.
ExpressRoute Global Reach används för att ansluta privata moln till lokala miljöer. Den ansluter kretsar direkt på Microsoft Edge-nivå. Anslutningen kräver ett virtuellt nätverk (vNet) med en ExpressRoute-krets till lokalt i din prenumeration. Anledningen är att virtuella nätverksgatewayer (ExpressRoute-gatewayer) inte kan skicka trafik, vilket innebär att du kan koppla två kretsar till samma gateway, men den skickar inte trafiken från den ena kretsen till den andra.
Varje Azure VMware Solution-miljö är en egen ExpressRoute-region (en egen virtuell MSEE-enhet), som gör att du kan ansluta Global Reach till den "lokala" peeringplatsen. Det gör att du kan ansluta flera Azure VMware Solution-instanser i en region till samma peeringplats.
Kommentar
För platser där ExpressRoute Global Reach inte är aktiverat, till exempel på grund av lokala regler, måste du skapa en routningslösning med hjälp av virtuella Azure IaaS-datorer. Några exempel finns i Azure Cloud Adoption Framework – Nätverkstopologi och anslutning för Azure VMware Solution.
Virtuella datorer som distribueras i det privata molnet är tillgängliga för Internet via den offentliga IP-funktionen för Azure Virtual WAN. För nya privata moln är Internetåtkomst inaktiverat som standard.
Mer information finns i Nätverksarkitektur.
Åtkomst och säkerhet
Privata Azure VMware Solution-moln använder rollbaserad åtkomstkontroll i vSphere för ökad säkerhet. Du kan integrera vSphere SSO LDAP-funktioner med Microsoft Entra ID. Mer information finns på sidan Åtkomst och identitetsarkitektur .
vSAN-data-at-rest-kryptering är som standard aktiverat och används för att tillhandahålla vSAN-datalagersäkerhet. Mer information finns i Lagringsarkitektur.
Datahemvist och kunddata
Azure VMware Solution lagrar inte kunddata.
VMware-programvaruversioner
Programvaruversionerna av VMware-lösningen som används i nya distributioner av privata Moln för Azure VMware Solution är:
| Programvara | Version |
|---|---|
| VMware vCenter Server | 8.0 U2d |
| VMware ESXi | 8.0 U2b |
| VMware vSAN | 8.0 U2 |
| VMware vSAN-format på disk | 19 |
| VMware vSAN-lagringsarkitektur | OSA |
| VMware NSX | 4.1.1 |
| VMware HCX | 4.9.1 |
| VMware Site Recovery Manager | 8.8.0.3 |
| VMware vSphere Replication | 8.8.0.3 |
Den aktuella programvaruversionen som körs tillämpas på nya kluster som läggs till i ett befintligt privat moln, om vCenter Server-versionen stöder det.
Underhåll av värd- och programvarulivscykel
Regelbundna uppgraderingar av det privata azure VMware Solution-molnet och VMware-programvaran säkerställer att de senaste säkerhets-, stabilitets- och funktionsuppsättningarna körs i dina privata moln. Mer information finns i Hantering av värdunderhåll och livscykel.
Övervaka ditt privata moln
När du har distribuerat Azure VMware Solution till din prenumeration genereras Azure Monitor-loggar automatiskt.
I ditt privata moln kan du:
- Samla in loggar på var och en av dina virtuella datorer.
- Ladda ned och installera MMA-agenten på virtuella Linux- och Windows-datorer.
- Aktivera Azure-diagnostiktillägget.
- Skapa och kör nya frågor.
- Kör samma frågor som du vanligtvis kör på dina virtuella datorer.
Övervakningsmönster i Azure VMware Solution liknar virtuella Azure-datorer på IaaS-plattformen. Mer information och instruktioner finns i Övervaka virtuella Azure-datorer med Azure Monitor.
Kundkommunikation

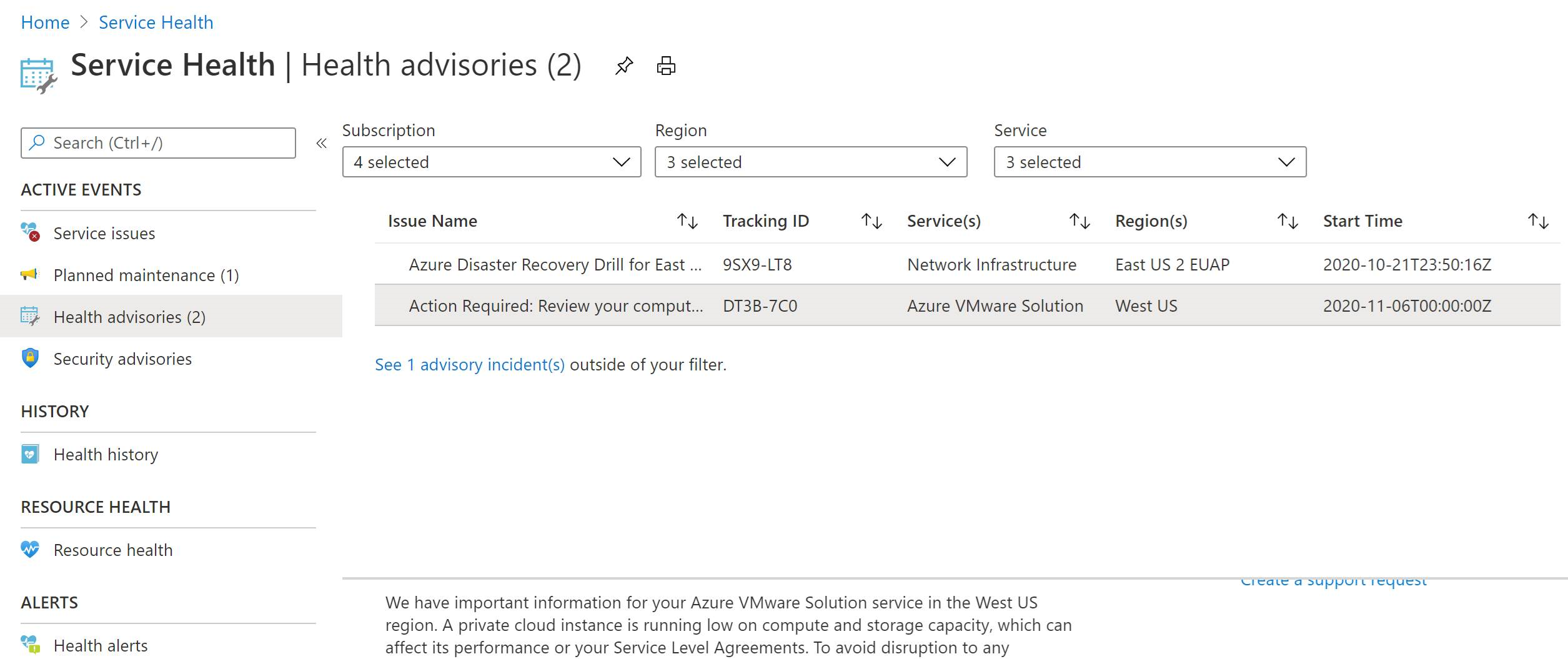

Du hittar meddelanden om tjänstproblem, planerat underhåll, hälsorekommendationer och säkerhetsrekommendationer som publicerats via Service Health i Azure Portal. Du kan vidta åtgärder i tid när du konfigurerar aktivitetsloggaviseringar för dessa meddelanden. Mer information finns i Skapa Service Health-aviseringar med hjälp av Azure Portal.
Ansvarsmatris för Azure VMware Solution – Microsoft jämfört med kund
Azure VMware Solution implementerar en modell för delat ansvar som definierar distinkta roller och ansvarsområden för de två parter som ingår i erbjudandet: kund och Microsoft. Ansvarsområden för delade roller visas mer detaljerat i följande två tabeller.

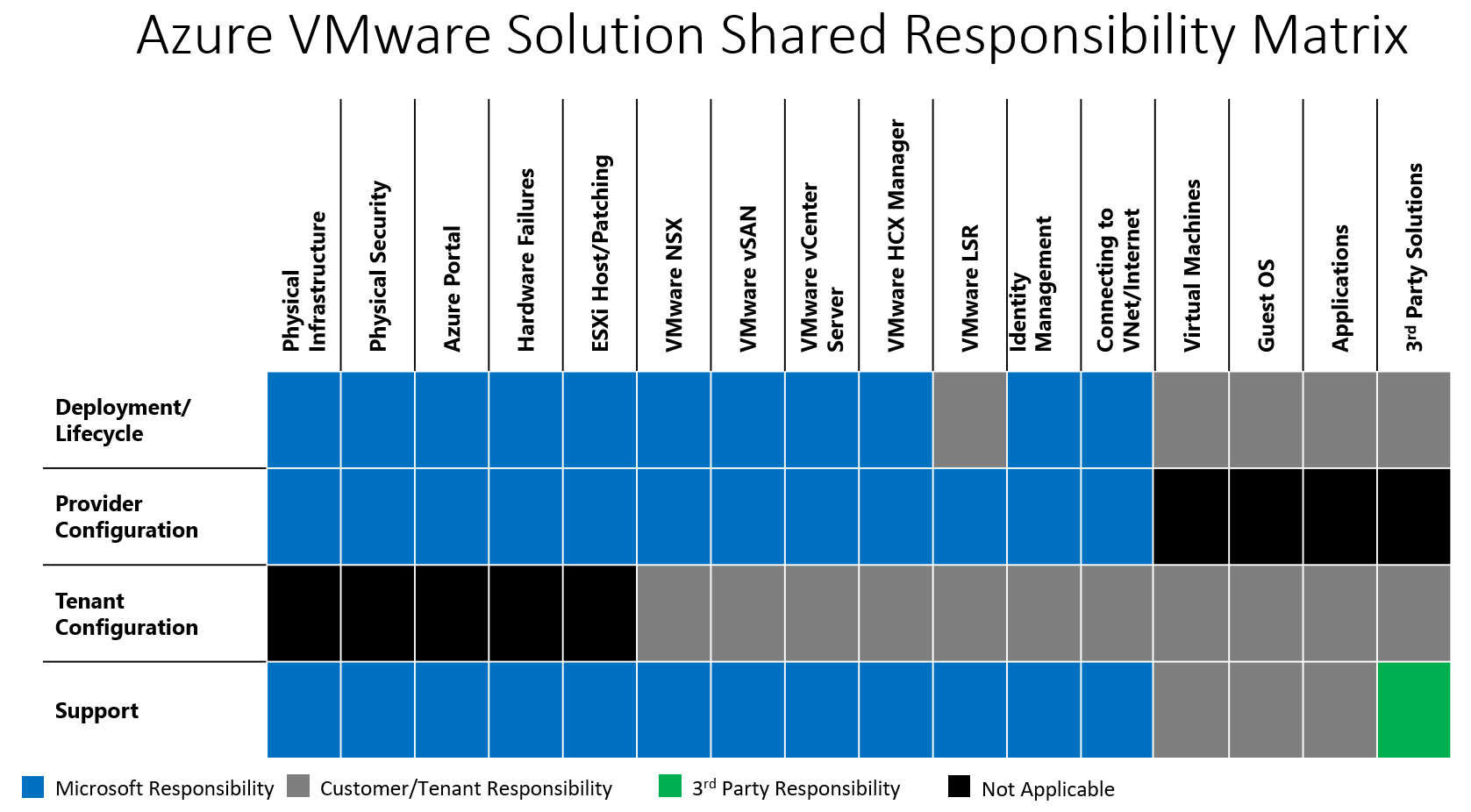

Matristabellen för delat ansvar beskriver de viktigaste uppgifter som kunder och Microsoft hanterar när de distribuerar och hanterar både arbetsbelastningar för privata moln och kundprogram.
Följande tabell innehåller en detaljerad lista över roller och ansvarsområden mellan kunden och Microsoft, som omfattar de vanligaste uppgifterna och definitionerna. Kontakta Microsoft om du vill ha fler frågor.
| Roll | Uppgift/information |
|---|---|
| Microsoft – Azure VMware-lösning | Fysisk infrastruktur
(valfritt) VMware HCX distribueras med fullständigt konfigurerad beräkningsprofil på molnsidan som tillägg (valfritt) VMware SRM distribuerar, uppgraderar och skalar upp/ned Support – Privata molnplattformar och VMware HCX |
| Kund | Begär värdoffert för Azure VMware Solution med Microsoft Planera och skapa en begäran för privata moln på Azure Portal med:
Lägga till eller ta bort värdbegäranden i klustret från portalen Distribuera/livscykelhantering av partnerlösningar (tredje part) |
| Partnernätverk | Stöd för deras produkt/lösning. Som referens är följande några av de Azure VMware Solution-partnerlösningar som stöds/produkt:
|
Nästa steg
Nästa steg är att lära dig viktiga begrepp inom arkitektur för privata moln.
