Sekventiell konvojmönster

Gruppera relaterade meddelanden efter en kategorinyckel och bearbeta varje grupp sekventiellt, ett meddelande i taget, samtidigt som olika grupper bearbetas parallellt.

Det här mönstret löser spänningen mellan att upprätthålla fifo-korrekthet (first-in, first-out) inom varje logisk grupp och skala ut samtidig bearbetning mellan grupper. Utformningen säkerställer att krav på ordningsföljd inte blir en systemomfattande flaskhals.

Kontext och problem

Program behöver ofta bearbeta relaterade meddelanden i den ordning de anländer samtidigt som de skalas ut för att hantera ökad belastning. I en distribuerad arkitektur är det här kravet svårt att uppnå eftersom arbetare självständigt hämtar meddelanden från en delad kö. När flera arbetare konkurrerar om meddelanden, som i mönstret Konkurrerande konsumenter, delas ordningen upp.

Överväg ett orderspårningssystem som tar emot en ström av åtgärder, till exempel att skapa en order, lägga till en transaktion, ändra en tidigare transaktion och ta bort en order. Varje beställnings åtgärder måste bearbetas i FIFO-ordning, eftersom om de tillämpas i fel ordning skadas ordningens tillstånd. Den inkommande kön mellanläser dock åtgärder över många beställningar. En enskild konsument som framtvingar global beställning blir en flaskhals och flera konsumenter kan bearbeta samma orderåtgärder i fel ordning.

De enkla metoderna för det här problemet delas upp på olika sätt:

• Enskild konsument. En enskild konsument bevarar meddelandeordningen eftersom den bearbetar ett meddelande i taget, men den kan inte skalas för att hantera ökat dataflöde.

• Flera konkurrerande konsumenter. Flera konsumenter skalar dataflödet genom att dra meddelanden parallellt, men de förlorar ordergarantier per grupp. Två arbetare kan hämta meddelanden i följd för samma ordning och bearbeta dem samtidigt eller ur sekvens, vilket skadar ordertillståndet.

Lösning

Mönstret Sekventiell konvoj partitionerar relaterade meddelanden i kategorier och bearbetar varje kategori sekventiellt, ett meddelande i taget, medan kategorier bearbetas parallellt.

Mönstret fungerar genom att tilldela varje meddelande en kategorinyckel som identifierar den grupp som den tillhör. En meddelandekö använder den här nyckeln för att partitionera meddelanden i logiska grupper. I varje grupp framtvingar mäklaren FIFO-beställning så att en konsument som låser en grupp tar emot meddelanden strikt i den sekvens som de har angetts. Olika grupper kan bearbetas av olika konsumenter samtidigt, så systemet skalas horisontellt mellan grupper utan att offra ordningen inom en enskild grupp.

På Azure ger Azure Service Bus meddelandesessioner en inbyggd implementering av det här mönstret.

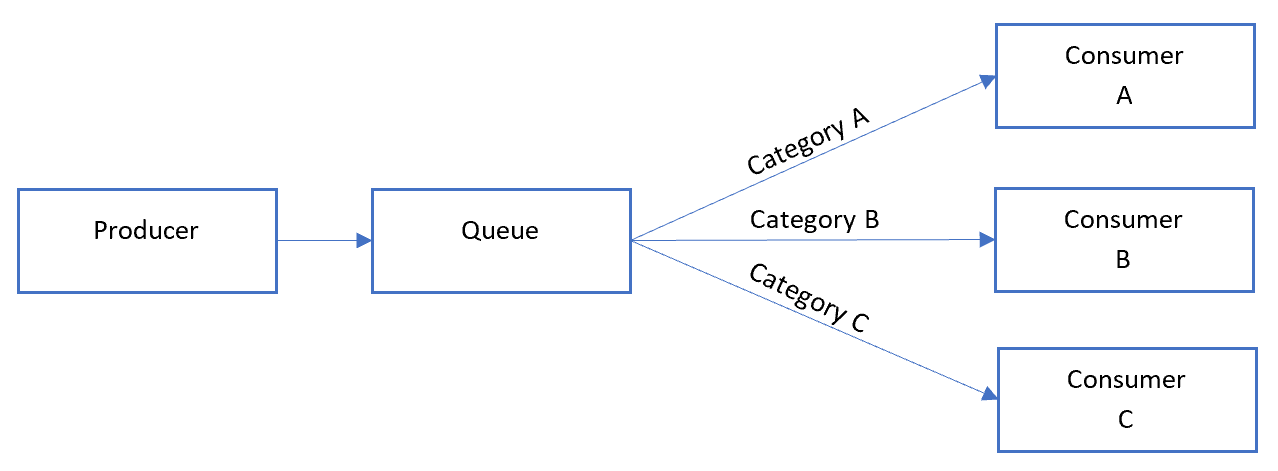

Följande diagram visar det allmänna sekventiella konvojmönstret.

Diagrammet flödar från vänster till höger och visar tre komponenter. Längst till vänster finns en låda märkt producent. En pil pekar från producenten till en central ruta märkt ”kö”. Från kön pekar tre pilar till höger, var och en märkt med ett kategorinamn. Den övre pilen är märkt kategori A och pekar på en ruta märkt konsument A i det övre högra hörnet. Mellanpilen är märkt kategori B och pekar på en ruta märkt konsument B i mitten till höger. Den nedre pilen är märkt kategori C och pekar på en ruta märkt konsument C längst ned till höger. De tre separata linjerna från kön till de tre konsumenterna visar att kön partitionerar meddelanden utifrån kategorinyckel. Den dirigerar varje kategoris meddelanden uteslutande till motsvarande konsument, vilket gör att varje konsument kan bearbeta sina respektive meddelandeströmmar parallellt och i FIFO-ordning utan att störa varandra.

I kön kan meddelanden för olika kategorier interfolieras, enligt följande diagram.

Diagrammet visar det inre i en enda kö som återges som ett brett rektangulärt område. Inuti kön staplas fyra vågräta körfält lodrätt och numreras 1 till 4 längs den högra kanten, var och en med en pil som pekar åt höger för att indikera meddelandeflödets riktning. Bana 1 innehåller fyra meddelandeblock fördelade över hela köens bredd, vilket indikerar en hög volym meddelanden för den kategorin. Lane 2 innehåller också fyra meddelandeblock, som också är spridda över bredden. Lane 3 innehåller tre meddelandeblock och körfält 4 innehåller ett enda meddelandeblock placerat mot höger sida av kön. De varierande positionerna och densiteterna i meddelandeblocken mellan körfälten visar att meddelanden från alla fyra kategorierna hamnar i samma delade kö. Trots denna interfoliering behåller varje kategoris meddelanden sin ankomstordning från vänster till höger inom respektive körfält, vilket visar att FIFO-beställning per kategori bevaras även när olika kategorier delar en enda köstruktur.

Det här mönstret ger flera viktiga fördelar:

• Ordnad bearbetning per grupp. Meddelanden inom varje kategori bearbetas strikt i följd, vilket förhindrar rasförhållanden, oordnade tillståndsmutationer och behovet av att ordna om lösningar.

• Vågrät skalning mellan grupper. Varje kategori är en oberoende enhet för samtidighet. Att lägga till konsumenter ökar genomströmningen proportionellt mot antalet aktiva kategorier, utan att bryta mot ordningsgarantierna.

• Avkoppling mellan producent och konsument. Producenter skickar meddelanden utan vetskap om vilken konsument som ska bearbeta dem eller när. Konsumenterna är oberoende skalbara och utbytbara.

Problem och överväganden

Tänk på följande när du bestämmer dig för hur du implementerar det här mönstret:

• Kategori- och skalningsenhet. Ta reda på vilken egenskap för inkommande meddelanden du kan skala ut på. Kategorinyckeln definierar parallellitetsenheten: varje distinkt nyckelvärde blir en oberoende processbar grupp. I scenariot för orderspårning är den här egenskapen order-ID:t. Om du väljer en nyckel som är för grov (till exempel ett enda kund-ID för alla beställningar) begränsas parallelliteten, medan valet av en nyckel som är för bra inte ger meningsfulla orderfördelar.

• Dataflödesgränser. Utvärdera målmeddelandets genomströmning. Eftersom det här mönstret framtvingar sekventiell bearbetning inom varje kategori begränsas dataflödet per kategori av tiden för att bearbeta ett enda meddelande. Optimera bearbetningstiden per meddelande, till exempel genom att använda asynkrona I/O- eller nedströmsskrivningar för batchbearbetning, eftersom den tiden direkt avgör det maximala dataflödet för varje kategori. Om det övergripande dataflödeskravet är mycket högt bör du överväga om det krävs strikt FIFO-beställning för hela meddelandelivscykeln. Alternativen är att kräva ett start- och slutmeddelande för att avgränsa en sekvens, eller att sortera meddelanden efter tidsstämpel inom ett batchfönster och sedan skicka batchen till parallell bearbetning.

• Tjänstens funktioner. Kontrollera om den meddelandeförmedlare du har valt stöder att meddelanden bearbetas ett i taget inom en kö eller en kategori i en kö. Alla meddelandetjänster tillhandahåller inte låsning på sessionsnivå eller FIFO-garantier inom en partition. Om mäklaren inte har inbyggt stöd för den här funktionen måste konsumenten implementera sin egen samordningslogik, vilket ökar komplexiteten och riskerar duplicerad bearbetning, missade meddelanden eller körning i fel ordning. Sessionsstöd kan också begränsa valet av meddelandenivå eller SKU, vilket påverkar kostnaden.

• Utvecklingsbarhet. Planera hur du ska lägga till nya kategorier av meddelanden i systemet. Mönstret måste kunna hantera en ökning av kategorikardinaliteten utan att kräva strukturella förändringar hos konsumenterna. Anta till exempel att transaktionssystemet som beskrevs tidigare är specifikt för en kund. Om du behöver registrera en ny kund bör du kunna lägga till en uppsättning transaktionsregisterprocessorer som distribuerar arbete per kund-ID utan att göra om kötopologin.

• Leverans av meddelanden i fel ordning. Meddelanden kan komma i fel ordning på grund av varierande nätverksfördröjning mellan producenten och förmedlaren, innan förmedlarens sessionsordning börjar gälla. Överväg att använda sekvensnummer för att verifiera ordningen inom varje kategori. Du kan också inkludera en slutsekvensflagga i det sista meddelandet i en transaktion så att konsumenterna kan identifiera när en sekvens är klar.

• Hantering av giftmeddelanden. Ett meddelande som upprepade gånger misslyckas med bearbetning inom en session blockerar alla efterföljande meddelanden i sessionen eftersom mönstret tillämpar strikt sekventiell ordning. Utforma en strategi för att upptäcka giftmeddelanden, till exempel genom att spåra antalet leveransförsök, och flytta dem till en kö för obeställbara meddelanden när ett definierat gränsvärde för antal återförsök har uppnåtts, så att de återstående meddelandena i sessionen kan fortsätta att bearbetas.

• Brokertillgänglighet. Meddelandeförmedlaren är ett gemensamt beroende för alla kategorier. Dess tillgänglighet och hållbarhet påverkar direkt mönstrets tillförlitlighetsgarantier. Utvärdera resiliensfunktioner på brokernivå, till exempel tillgänglighetszoner och geografisk haveriåterställning, utifrån arbetsbelastningens tillgänglighetskrav och budget, eftersom konfigurationer med högre feltålighet vanligtvis ökar kostnaden.

• Producentnyckelns korrekthet. Mönstret förutsätter att producenterna anger kategorinyckeln (sessions-ID) korrekt för varje meddelande. Om en producent anger en felaktig nyckel, antingen av misstag eller på grund av en bugg, dirigeras meddelandet till fel session och skadar gruppens tillstånd. Verifiera att producenter tilldelar kategorinycklar konsekvent och överväg att lägga till nyckelvalideringslogik hos konsumenten om konsekvensen av ett felaktigt meddelande är allvarlig.

• Driftkomplexitet. Övervakning av sessionsbaserad bearbetning lägger till driftkostnader som överstiger standardköförbrukningen. Operatörer behöver insyn i kvarvarande sessionsloggar (antalet aktiva sessioner och djupet av meddelanden som väntar i varje session) för att identifiera kategorier som ligger efter. Sessioner med obeställbara meddelanden kräver ett separat arbetsflöde för övervakning och reparation för att undersöka misslyckade meddelanden, lösa rotorsaken och spela upp korrigerade meddelanden tillbaka till sessionen.

• Låskonflikter och latens för sessionslås. Sessionslåsning medför svarstidskostnader eftersom varje konsument måste skaffa ett exklusivt lås på en session innan meddelanden bearbetas. När en konsument har ett sessionslås kan ingen annan konsument bearbeta meddelanden från den sessionen, även om konsumenten är långsam eller tillfälligt stoppad. Om låsvaraktigheten är för kort kan låset löpa ut, vilket leder till att meddelanden bearbetas om. Om låstiden är för lång, fördröjer en konsument som har fastnat återställningen. Justera sessionslåsets varaktighet utifrån den förväntade bearbetningstiden för meddelanden och implementera låsförnyelse för långvariga åtgärder.

• Konsumentskalning och kostnad. Parallellism mellan sessioner motsvarar samtidiga konsumentinstanser. I en serverlös modell som Azure Functions mappar varje aktiv session till en samtidig körning, och i en dedikerad modell mappas den till en instans eller tråd. Antalet aktiva sessioner påverkar därför beräkningskostnaden direkt. Planera skalningsgränser för konsumenter och samtidighetskontroller för att balansera genomströmning i förhållande till kostnad.

När du ska använda det här mönstret

Använd det här mönstret i sådana här scenarier:

• Meddelanden anländer i ordning och måste bearbetas i samma ordning.
• Meddelanden kan kategoriseras så att varje kategori blir en oberoende skalningsenhet för systemet.

Det här mönstret kanske inte är lämpligt när:

• Du förväntar dig extremt höga dataflödesscenarier (miljontals meddelanden per minut), eftersom FIFO-kravet begränsar den skalning som systemet kan uppnå.

• Meddelandenas ordning krävs inte. När meddelanden kan bearbetas oberoende av varandra i valfri ordning ger mönstret Konkurrerande konsumenter enklare horisontell skalning utan samordningskostnaderna för sessionslåsning.

Design av arbetsbelastning

Utvärdera hur Sequential Convoy kan användas i utformningen av en arbetsbelastning för att uppfylla de mål och principer som behandlas i Azure Well-Architected Framework-pelarna. Följande tabell innehåller vägledning om hur det här mönstret stöder målen för varje pelare.

Grundpelare	Så här stöder det här mönstret pelarmål
Tillförlitlighets designbeslut hjälper din arbetsbelastning att bli motståndskraftig mot funktionsfel och säkerställer att den återställer sig till ett fullständigt fungerande tillstånd när ett fel uppstår.	Det här mönstret använder sessionsbaserad FIFO-beställning för att eliminera konkurrensförhållanden, konkurrensbenägen meddelandehanteringslogik och andra lösningar för felaktigt ordnade meddelanden som kan leda till fel. - RE:02 Kritiska flöden - RE:07 Bakgrundsjobb

Om detta mönster inför kompromisser inom en pelare bör du överväga dem mot målen för de andra pelarna.

Example

På Azure kan du implementera det här mönstret med hjälp av Service Bus meddelandesessioner. För konsumenter kan du använda antingen Azure Logic Apps med Service Bus-peek-lock-kopplingen eller Azure Functions med Service Bus-utlösaren.

När en producent anger SessionId egenskapen för ett meddelande grupperar Service Bus alla meddelanden som delar samma sessions-ID i en enda logisk session. En konsument accepterar en session och får ett exklusivt lås på den. Det här låset garanterar att endast en konsument bearbetar meddelanden för den sessionen när som helst och att meddelanden tas emot i FIFO-ordning. Andra konsumenter kan samtidigt acceptera och bearbeta olika sessioner, vilket ger parallellt dataflöde mellan grupper.

I orderspårningsexemplet bearbetar systemet varje transaktionsregistermeddelande i den ordning det tas emot och skickar varje transaktion till en annan kö där kategorin är inställd på order-ID. En transaktion omfattar aldrig flera ordrar i det här scenariot, så bearbetar konsumenterna varje kategori parallellt men i FIFO-ordning inom kategorin.

Transaktionsregisterprocessorn fläktar ut meddelandena genom att de-batcha innehållet i varje meddelande i den första kön:

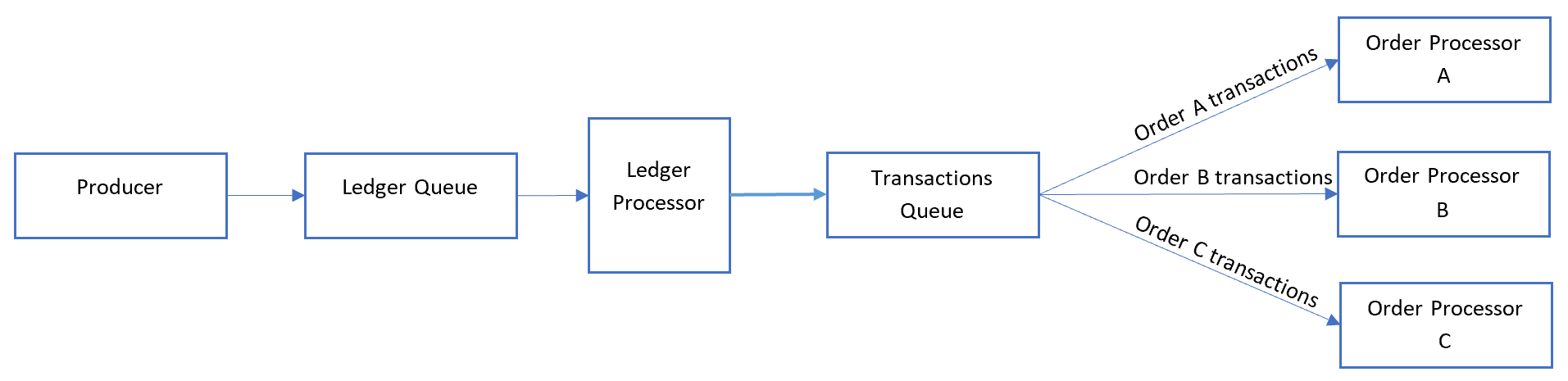

Diagrammet flödar från vänster till höger i fem steg. Längst till vänster finns en låda märkt producent. En pil pekar från producenten till en ruta märkt reskontrakö. En pil pekar från transaktionsregistrets kö till en ruta med etiketten transaktionsregisterprocessor. En pil pekar från huvudboksprocessorn till en ruta märkt ”transaktionskö”. Från transaktionskö pekar tre pilar till höger, var och en märkt med en sessionskategori. Den översta pilen är märkt ordning A transaktioner och pekar på en ruta märkt orderprocessor A. Mellanpilen är märkt order B-transaktioner och pekar på en ruta märkt orderprocessor B. Den nedre pilen är märkt order C-transaktioner och pekar på en ruta märkt orderprocessor C. Diagrammet illustrerar övergången serie-till-parallell: producenten skickar alla meddelanden via transaktionskö- och transaktionsregisterprocessorn sekventiellt, och transaktionsregisterprocessorn anger sessions-ID för varje meddelande till motsvarande order-ID innan det placeras i transaktionskö. Transaktionskö dirigerar sedan varje beställnings meddelanden exklusivt till motsvarande orderprocessor, vilket gör att orderprocessor A, orderprocessor B och orderprocessor C kan använda sina respektive sessioner parallellt och i FIFO-ordning.

Transaktionsregisterprocessorn utför tre steg:

1. Går igenom huvudboken en transaktion i taget.
2. Anger sessions-ID för meddelandet så att det matchar order-ID:t.
3. Skickar varje transaktion i transaktionsregistret till en sekundär kö med sessions-ID inställt på order-ID: t.

Konsumenterna lyssnar på den sekundära kön och bearbetar alla meddelanden med matchande order-ID i FIFO-ordning. Konsumenter använder peek-lock-läge .

Transaktionsköen är en seriell till parallell övergångspunkt: alla transaktioner passerar genom den sekventiellt innan de går ut till sessionsbaserad parallell bearbetning. Det här serialiseringssteget är den främsta skalbarhetsflaskhalsen eftersom det begränsar genomströmningen i hela den efterföljande pipelinekedjan. Men efter att huvudboksprocessorn har skickat ut meddelanden till den sekundära kön kan konsumenterna skalas oberoende mellan sessioner, en per order-ID.

Stödjande teknologier

• Service Bus meddelandesessioner: Grupperar meddelanden efter sessions-ID och framtvingar FIFO-bearbetning inom varje session. Meddelandesessioner är den primära Azure mekanismen för att implementera mönstret Sekventiell konvoj.

• Azure Functions Service Bus utlösare: Stöder sessionsbaserade utlösare som gör att funktionsinstanser kan bearbeta meddelanden från en enskild session i taget.

• Logic Apps Service Bus-koppling: Tillhandahåller en Service Bus-koppling med stöd för peek-lock för att använda sessionsaktiverade köer i arbetsflödesbaserad bearbetning.
