Självstudie: Skapa en Azure Load Balancer mellan regioner

En lastbalanserare mellan regioner säkerställer att en tjänst är tillgänglig globalt i flera Azure-regioner. Om en region misslyckas dirigeras trafiken till nästa närmaste felfria regionala lastbalanserare.

I den här självstudien lär du dig att:

• Skapa lastbalanserare mellan regioner.
• Skapa en serverdelspool som innehåller två regionala lastbalanserare.
• Skapa en lastbalanseringsregel.
• Testa lastbalanseraren.

Du kan använda Azure-portalen, Azure CLI eller Azure PowerShell för att slutföra den här självstudien.

Förutsättningar

Azure-portalen

• En Azure-prenumeration Om du inte har en Azure-prenumeration kan du skapa ett kostnadsfritt konto innan du börjar.
• Två standard sku Azure Load Balancers med serverdelspooler distribuerade i två olika Azure-regioner.
  • Information om hur du skapar en regional standardlastbalanserare och virtuella datorer för serverdelspooler finns i Snabbstart: Skapa en offentlig lastbalanserare för belastningsutjämning av virtuella datorer med hjälp av Azure-portalen.

Azure CLI

• En Azure-prenumeration Om du inte har en Azure-prenumeration kan du skapa ett kostnadsfritt konto innan du börjar.
• Två standard sku Azure Load Balancers med serverdelspooler distribuerade i två olika Azure-regioner.
  • Information om hur du skapar en regional standardlastbalanserare och virtuella datorer för serverdelspooler finns i Snabbstart: Skapa en offentlig lastbalanserare för belastningsutjämning av virtuella datorer med Hjälp av Azure CLI.
    • Lägg till namnet på lastbalanserarna och de virtuella datorerna i varje region med - R1 och -R2.
• Azure CLI installerat lokalt eller Azure Cloud Shell.

Om du väljer att installera och använda CLI lokalt kräver den här snabbstarten Azure CLI version 2.0.28 eller senare. Kör az --version för att hitta versionen. Om du behöver installera eller uppgradera kan du läsa informationen i Installera Azure CLI. När du kör Azure CLI lokalt måste du logga in med az login för att skapa en anslutning till Azure.

Azure PowerShell

• En Azure-prenumeration Om du inte har en Azure-prenumeration kan du skapa ett kostnadsfritt konto innan du börjar.
• Två standard sku Azure Load Balancers med serverdelspooler distribuerade i två olika Azure-regioner.
  • Information om hur du skapar en regional standardlastbalanserare och virtuella datorer för serverdelspooler finns i Snabbstart: Skapa en offentlig lastbalanserare för belastningsutjämning av virtuella datorer med Hjälp av Azure PowerShell.
• Azure PowerShell installerat lokalt eller Azure Cloud Shell.

Om du väljer att installera och använda PowerShell lokalt kräver den här artikeln version 5.4.1 eller senare av Azure PowerShell-modulen. Kör Get-Module -ListAvailable Az för att hitta den installerade versionen. Om du behöver uppgradera kan du läsa Install Azure PowerShell module (Installera Azure PowerShell-modul). Om du kör PowerShell lokalt måste du också köra Connect-AzAccount för att skapa en anslutning till Azure.

Skapa lastbalanserare mellan regioner

I det här avsnittet skapar du en lastbalanserare mellan regioner med en offentlig IP-adress, en IP-konfiguration för klientdelen, en serverdelspool med regionlastbalanserare tillagda och en lastbalanseringsregel.

Azure-portalen

Viktigt!

Slutför de här stegen genom att se till att två regionala lastbalanserare med serverdelspooler har distribuerats i din prenumeration. Mer information finns i Snabbstart: Skapa en offentlig lastbalanserare för att belastningsutjämning av virtuella datorer med hjälp av Azure-portalen.

Skapa lastbalanserarens resurs och andra resurser

1. Logga in på Azure-portalen.

2. I sökrutan överst i portalen anger du Lastbalanserare. Välj Lastbalanserare i sökresultatet.

3. På sidan Lastbalanserare väljer du Skapa.

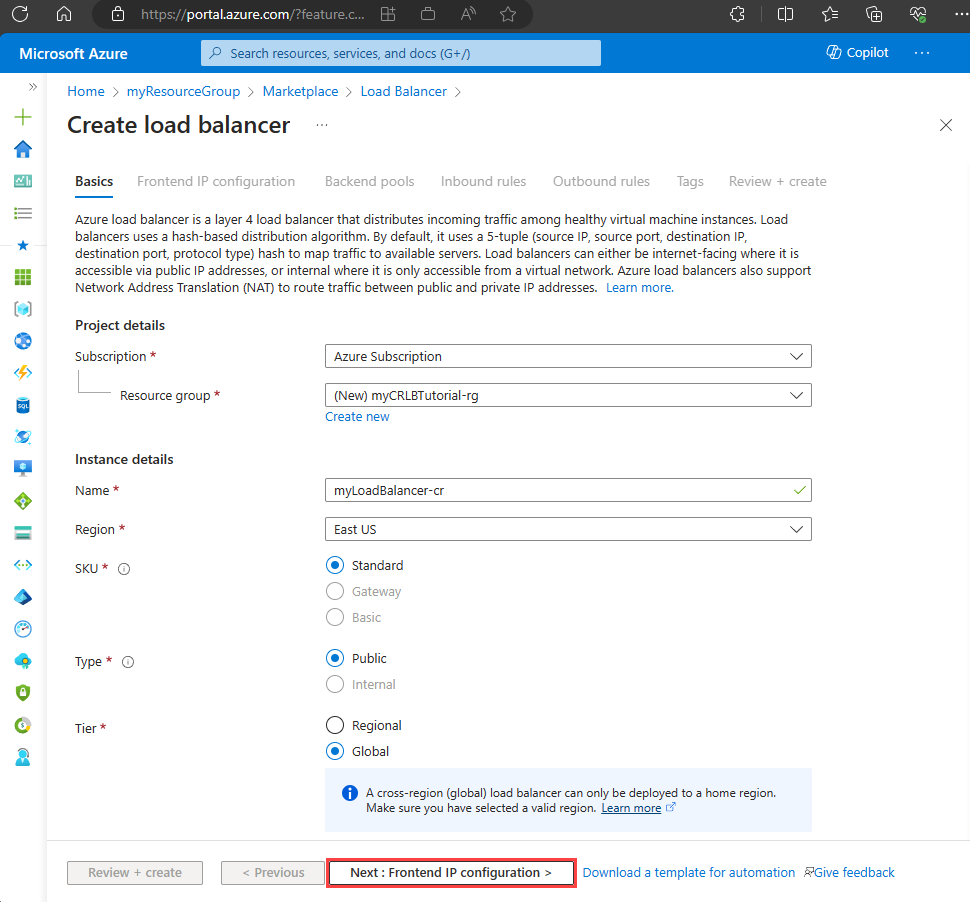

4. På fliken Grundinställningar på sidan Skapa lastbalanserare anger du eller väljer följande information:

   Inställning	Värde
   Projektinformation
   Prenumeration	Välj din prenumeration.
   Resursgrupp	Välj Skapa ny och ange CreateCRLBTutorial-rg i textrutan.
   Instansinformation
   Name	Ange myLoadBalancer-cr
   Region	Välj (USA) USA, östra.
   Typ	Välj Offentlig.
   SKU	Låt standardvärdet Standard vara kvar.
   Nivå	Välj Global



5. Välj Nästa: Ip-konfiguration för klientdelen längst ned på sidan.

6. I IP-konfigurationen för klientdelen väljer du + Lägg till en ip-adress för klientdelen.

7. Ange LoadBalancerFrontend i Namn i Lägg till klientdels-IP-adress.

8. Välj IPv4 eller IPv6 för IP-version.

9. I Offentlig IP-adress väljer du Skapa ny. Ange myPublicIP-cr i Namn. Välj Spara för dialogrutan Lägg till offentlig IP-adress.

10. Välj Spara.

11. Välj Nästa: Serverdelspooler längst ned på sidan.

12. I Serverdelspooler väljer du + Lägg till en serverdelspool.

13. Ange myBackendPool-cr i Namn i Lägg till serverdelspool.

14. I Lastbalanserare väljer du myLoadBalancer-r1 eller din första regionala lastbalanserare i pull-down-rutan lastbalanserare. Kontrollera att IP-konfigurationen och IP-adressen för klientdelen motsvarar myLoadBalancer-r1.

15. Välj myLoadBalancer-r2 eller din andra regionala lastbalanserare i pull-down-rutan för lastbalanseraren . Kontrollera att IP-konfigurationen och IP-adressen för klientdelen motsvarar myLoadBalancer-r2.

16. Markera Lägga till.

17. Välj Nästa: Regler för inkommande trafik längst ned på sidan.

18. I Regler för inkommande trafik väljer du + Lägg till en belastningsutjämningsregel.

19. I Lägg till belastningsutjämningsregel anger eller väljer du följande information:

    Inställning	Värde
    Name	Ange myHTTPRule-cr.
    IP-version	Välj IPv4 eller IPv6 för IP-version.
    Klientdelens IP-adress	Välj LoadBalancerFrontend.
    Protokoll	Välj TCP.
    Port	Ange 80.
    Serverdelspool	Välj myBackendPool-cr.
    Sessionspersistens	Välj Ingen.
    Timeout för inaktivitet (minuter)	Ange eller flytta skjutreglaget till 15.
    TCP-återställning	Välj Aktiverad.
    Flytande IP	Lämna standardvärdet Inaktiverad.

20. Markera Lägga till.

21. Välj Granska + skapa längst ned på sidan.

22. Välj Skapa på fliken Granska + skapa .

    Kommentar

    Distribution av lastbalanserare mellan regioner visas i specifika Azure-hemregioner. Den aktuella listan finns i Hemregioner i Azure för lastbalanserare mellan regioner.

Azure CLI

Skapa en resursgrupp

En Azure-resursgrupp är en logisk container där Azure-resurser distribueras och hanteras.

Skapa en resursgrupp med az group create:

• Med namnet myResourceGroupLB-CR.
• På platsen westus .

  az group create \
    --name myResourceGroupLB-CR \
    --location westus

Skapa resursen för lastbalanserare mellan regioner

Skapa en lastbalanserare mellan regioner med az network cross-region-lb create:

• Heter myLoadBalancer-CR.
• En klientdelspool med namnet myFrontEnd-CR.
• En serverdelspool med namnet myBackEndPool-CR.

  az network cross-region-lb create \
    --name myLoadBalancer-CR \
    --resource-group myResourceGroupLB-CR \
    --frontend-ip-name myFrontEnd-CR \
    --backend-pool-name myBackEndPool-CR

Skapa lastbalanseringsregeln

En lastbalanseringsregel definierar:

• Ip-konfiguration för klientdelen för inkommande trafik.
• Serverdels-IP-poolen för att ta emot trafiken.
• Nödvändig käll- och målport.

Skapa en lastbalanseringsregel med az network cross-region-lb rule create:

• Med namnet myHTTPRule-CR
• Lyssnar på port 80 i klientdelspoolen myFrontEnd-CR.
• Skicka belastningsutjämning av nätverkstrafik till serverdelsadresspoolen myBackEndPool-CR med port 80.
• Protokoll-TCP.

  az network cross-region-lb rule create \
    --backend-port 80 \
    --frontend-port 80 \
    --lb-name myLoadBalancer-CR \
    --name myHTTPRule-CR \
    --protocol tcp \
    --resource-group myResourceGroupLB-CR \
    --backend-pool-name myBackEndPool-CR \
    --frontend-ip-name myFrontEnd-CR

Skapa serverdelspool

I det här avsnittet lägger du till två regionala standardlastbalanserare i serverdelspoolen för lastbalanseraren mellan regioner.

Viktigt!

Slutför de här stegen genom att se till att två regionala lastbalanserare med serverdelspooler har distribuerats i din prenumeration. Mer information finns i Snabbstart: Skapa en offentlig lastbalanserare för att belastningsutjämning av virtuella datorer med Hjälp av Azure CLI.

Lägg till de regionala klientdelarna i lastbalanseraren

I det här avsnittet placerar du resurs-ID:t för två regionala lastbalanserares klientdelar i variabler och använder sedan variablerna för att lägga till klientdelarna i serverdelsadresspoolen för lastbalanseraren mellan regioner.

Hämta resurs-ID:n med az network lb frontend-ip show.

Använd az network cross-region-lb address-pool address add för att lägga till de klientdelar som du placerade i variabler i serverdelspoolen för lastbalanseraren mellan regioner:

  region1id=$(az network lb frontend-ip show \
    --lb-name myLoadBalancer-R1 \
    --name myFrontEnd-R1 \
    --resource-group CreatePubLBQS-rg-r1 \
    --query id \
    --output tsv)

  az network cross-region-lb address-pool address add \
    --frontend-ip-address $region1id \
    --lb-name myLoadBalancer-CR \
    --name myFrontEnd-R1 \
    --pool-name myBackEndPool-CR \
    --resource-group myResourceGroupLB-CR

  region2id=$(az network lb frontend-ip show \
    --lb-name myLoadBalancer-R2 \
    --name myFrontEnd-R2 \
    --resource-group CreatePubLBQS-rg-r2 \
    --query id \
    --output tsv)

  az network cross-region-lb address-pool address add \
    --frontend-ip-address $region2id \
    --lb-name myLoadBalancer-CR \
    --name myFrontEnd-R2 \
    --pool-name myBackEndPool-CR \
    --resource-group myResourceGroupLB-CR

Azure PowerShell

Skapa en resursgrupp

En Azure-resursgrupp är en logisk container där Azure-resurser distribueras och hanteras.

Skapa en resursgrupp med New-AzResourceGroup.

$rg = @{
    Name = 'MyResourceGroupLB-CR'
    Location = 'westus'
}
New-AzResourceGroup @rg

Skapa resurser för lastbalanserare mellan regioner

I det här avsnittet skapar du de resurser som behövs för lastbalanseraren mellan regioner.

En global offentlig IP-adress för standard-SKU används för klientdelen för lastbalanseraren mellan regioner.

• Använd New-AzPublicIpAddress för att skapa den offentliga IP-adressen.

• Skapa en IP-konfiguration för klientdelen med New-AzLoadBalancerFrontendIpConfig.

• Skapa en adresspool på serverdelen med hjälp av New-AzLoadBalancerBackendAddressPoolConfig.

• Skapa en lastbalanseringsregel med hjälp av Add-AzLoadBalancerRuleConfig.

• Skapa en lastbalanserare mellan regioner med New-AzLoadBalancer.

`## Create global IP address for load balancer ##
$ip = @{
    Name = 'myPublicIP-CR'
    ResourceGroupName = 'MyResourceGroupLB-CR'
    Location = 'westus'
    Sku = 'Standard'
    Tier = 'Global'
    AllocationMethod = 'Static'
}
$publicIP = New-AzPublicIpAddress @ip

## Create frontend configuration ##
$fe = @{
    Name = 'myFrontEnd-CR'
    PublicIpAddress = $publicIP
}
$feip = New-AzLoadBalancerFrontendIpConfig @fe

## Create backend address pool ##
$be = @{
    Name = 'myBackEndPool-CR'
}
$bepool = New-AzLoadBalancerBackendAddressPoolConfig @be

## Create the load balancer rule ##
$rul = @{
    Name = 'myHTTPRule-CR'
    Protocol = 'tcp'
    FrontendPort = '80'
    BackendPort = '80'
    FrontendIpConfiguration = $feip
    BackendAddressPool = $bepool
}
$rule = New-AzLoadBalancerRuleConfig @rul

## Create cross-region load balancer resource ##
$lbp = @{
    ResourceGroupName = 'myResourceGroupLB-CR'
    Name = 'myLoadBalancer-CR'
    Location = 'westus'
    Sku = 'Standard'
    Tier = 'Global'
    FrontendIpConfiguration = $feip
    BackendAddressPool = $bepool
    LoadBalancingRule = $rule
}
$lb = New-AzLoadBalancer @lbp`

Konfigurera serverdelspool

I det här avsnittet lägger du till två regionala standardlastbalanserare i serverdelspoolen för lastbalanseraren mellan regioner.

Viktigt!

Slutför de här stegen genom att se till att två regionala lastbalanserare med serverdelspooler har distribuerats i din prenumeration. Mer information finns i Snabbstart: Skapa en offentlig lastbalanserare för att belastningsutjämning av virtuella datorer med Azure PowerShell.

• Använd Get-AzLoadBalancer och Get-AzLoadBalancerFrontendIpConfig för att lagra information om den regionala lastbalanseraren i variabler.

• Använd New-AzLoadBalancerBackendAddressConfig för att skapa konfigurationen av serverdelsadresspoolen för lastbalanseraren.

• Använd Set-AzLoadBalancerBackendAddressPool för att lägga till den regionala lastbalanserarens klientdel i serverdelspoolen mellan regioner.

 ## Place the region one load balancer configuration in a variable ##
$region1 = @{
    Name = 'myLoadBalancer-R1'
    ResourceGroupName = 'CreatePubLBQS-rg-r1'
}
$R1 = Get-AzLoadBalancer @region1

## Place the region two load balancer configuration in a variable ##
$region2 = @{
    Name = 'myLoadBalancer-R2'
    ResourceGroupName = 'CreatePubLBQS-rg-r2'
}
$R2 = Get-AzLoadBalancer @region2

## Place the region one load balancer frontend configuration in a variable ##
$region1fe = @{
    Name = 'MyFrontEnd-R1'
    LoadBalancer = $R1
}
$R1FE = Get-AzLoadBalancerFrontendIpConfig @region1fe

## Place the region two load balancer frontend configuration in a variable ##
$region2fe = @{
    Name = 'MyFrontEnd-R2'
    LoadBalancer = $R2
}
$R2FE = Get-AzLoadBalancerFrontendIpConfig @region2fe

## Create the cross-region backend address pool configuration for region 1 ##
$region1ap = @{
    Name = 'MyBackendPoolConfig-R1'
    LoadBalancerFrontendIPConfigurationId = $R1FE.Id
}
$beaddressconfigR1 = New-AzLoadBalancerBackendAddressConfig @region1ap

## Create the cross-region backend address pool configuration for region 2 ##
$region2ap = @{
    Name = 'MyBackendPoolConfig-R2'
    LoadBalancerFrontendIPConfigurationId = $R2FE.Id
}
$beaddressconfigR2 = New-AzLoadBalancerBackendAddressConfig @region2ap

## Apply the backend address pool configuration for the cross-region load balancer ##
$bepoolcr = @{
    ResourceGroupName = 'myResourceGroupLB-CR'
    LoadBalancerName = 'myLoadBalancer-CR'
    Name = 'myBackEndPool-CR'
    LoadBalancerBackendAddress = $beaddressconfigR1,$beaddressconfigR2
}
Set-AzLoadBalancerBackendAddressPool @bepoolcr

Testa lastbalanseraren

Azure-portalen

I det här avsnittet testar du lastbalanseraren mellan regioner. Du ansluter till den offentliga IP-adressen i en webbläsare. Du stoppar de virtuella datorerna i en av de regionala lastbalanserarens serverdelspooler och observerar redundansväxlingen.

1. Hitta den offentliga IP-adressen för lastbalanseraren på skärmen Översikt. Välj Alla tjänster på den vänstra menyn, välj Alla resurser och välj sedan myPublicIP-cr.

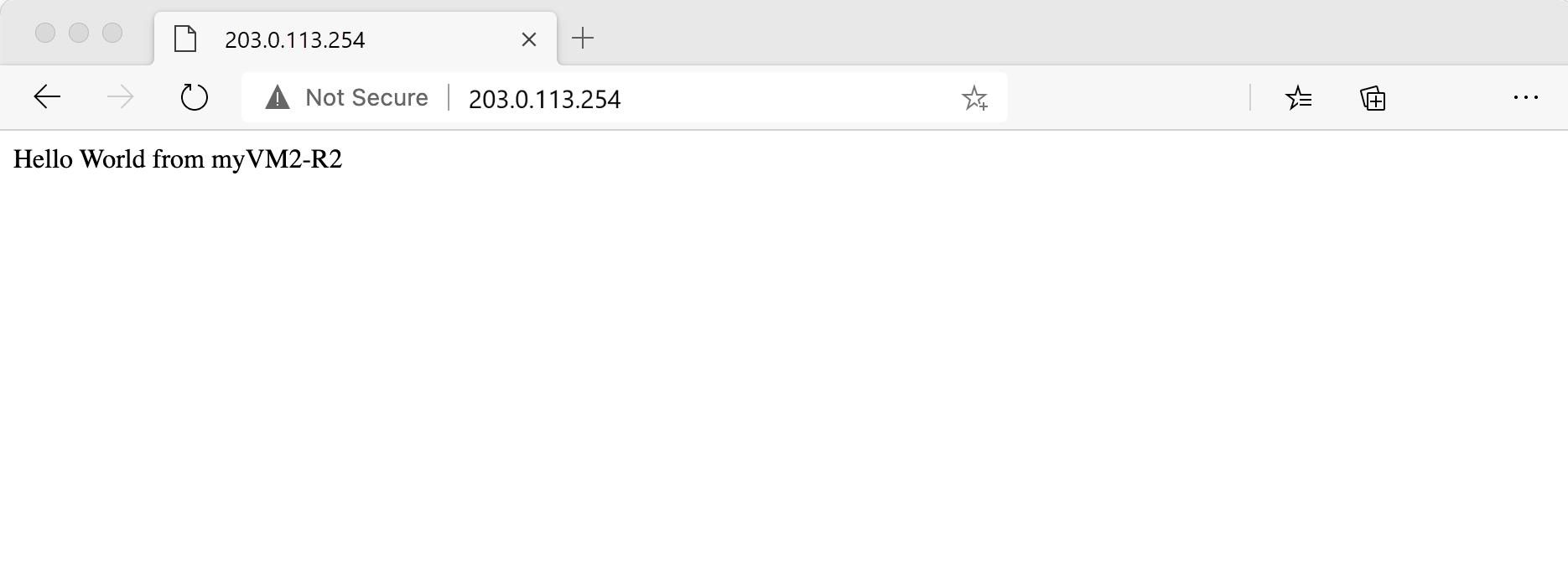

2. Kopiera den offentliga IP-adressen och klistra in den i webbläsarens adressfält. IIS-webbserverns standardsida visas i webbläsaren.



3. Stoppa de virtuella datorerna i serverdelspoolen för en av de regionala lastbalanserarna.

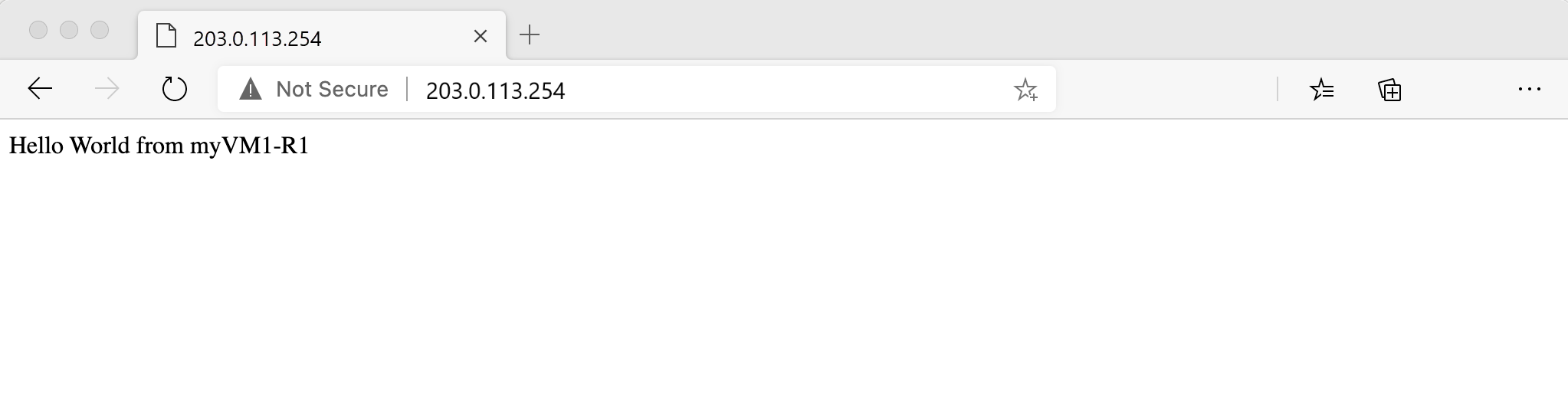

4. Uppdatera webbläsaren och observera redundansväxlingen av anslutningen till den andra regionala lastbalanseraren.



Azure CLI

I det här avsnittet testar du lastbalanseraren mellan regioner. Du ansluter till den offentliga IP-adressen i en webbläsare. Du stoppar de virtuella datorerna i en av de regionala lastbalanserarens serverdelspooler och observerar redundansväxlingen.

1. Om du vill hämta lastbalanserarens offentliga IP-adress använder du az network public-ip show:

     az network public-ip show \
       --resource-group myResourceGroupLB-CR \
       --name PublicIPmyLoadBalancer-CR \
       --query ipAddress \
       --output tsv


2. Kopiera den offentliga IP-adressen och klistra in den i webbläsarens adressfält. IIS-webbserverns standardsida visas i webbläsaren.

3. Stoppa de virtuella datorerna i serverdelspoolen för en av de regionala lastbalanserarna.

4. Uppdatera webbläsaren och observera redundansväxlingen av anslutningen till den andra regionala lastbalanseraren.

Azure PowerShell

I det här avsnittet testar du lastbalanseraren mellan regioner. Du ansluter till den offentliga IP-adressen i en webbläsare. Du stoppar de virtuella datorerna i en av de regionala lastbalanserarens serverdelspooler och observerar redundansväxlingen.

1. Använd Get-AzPublicIpAddress för att hämta lastbalanserarens offentliga IP-adress:

$ip = @{
    Name = 'myPublicIP-CR'
    ResourceGroupName = 'myResourceGroupLB-CR'
}
Get-AzPublicIPAddress @ip | select IpAddress

2. Kopiera den offentliga IP-adressen och klistra in den i webbläsarens adressfält. IIS-webbserverns standardsida visas i webbläsaren.

3. Stoppa de virtuella datorerna i serverdelspoolen för en av de regionala lastbalanserarna.

4. Uppdatera webbläsaren och observera redundansväxlingen av anslutningen till den andra regionala lastbalanseraren.

Rensa resurser

Azure-portalen

Ta bort resursgruppen, lastbalanseraren och alla relaterade resurser när de inte längre behövs.

Om du vill göra det väljer du resursgruppen CreateCRLBTutorial-rg som innehåller resurserna och väljer sedan Ta bort.

Azure CLI

När det inte längre behövs använder du kommandot az group delete för att ta bort resursgruppen, lastbalanseraren och alla relaterade resurser.

  az group delete \
    --name myResourceGroupLB-CR

Azure PowerShell

När du inte längre behöver det kan du använda kommandot Remove-AzResourceGroup för att ta bort resursgruppen, lastbalanseraren och de återstående resurserna.

Remove-AzResourceGroup -Name 'myResourceGroupLB-CR'

Nästa steg

I den här kursen får du:

• Skapade en lastbalanserare mellan regioner.
• Regionala lastbalanserare har lagts till i serverdelspoolen för lastbalanseraren mellan regioner.
• Skapade en belastningsutjämningsregel.
• Testade lastbalanseraren.

Mer information om lastbalanserare mellan regioner finns i:

Lastbalanserare mellan regioner (förhandsversion)
