Nutanix Cloud Clusters (NC2) om Azure arkitekturbegrepp

NC2 tillhandahåller Nutanix-baserade privata moln i Azure. Maskinvaru- och programvarudistributioner för privata moln är helt integrerade och automatiserade i Azure. Distribuera och hantera det privata molnet via Azure-portalen, CLI eller PowerShell.

Ett privat moln innehåller kluster med:

• Dedikerade bare metal-servervärdar som etablerats med Nutanix AHV-hypervisor
• Nutanix Prism Central för hantering av Nutanix Prism-element, Nutanix AHV och Nutanix AOS.
• Nutanix Flow programvarudefinierade nätverk för virtuella datorer med Nutanix AHV-arbetsbelastning
• Nutanix AOS programvarudefinierad lagring för virtuella datorer med Nutanix AHV-arbetsbelastning
• Nutanix Flytta för arbetsbelastningsmobilitet
• Resurser i Azure underlägg (krävs för anslutning och för att driva det privata molnet)

Privata moln installeras och hanteras i en Azure-prenumeration. Antalet privata moln i en prenumeration är skalbart.

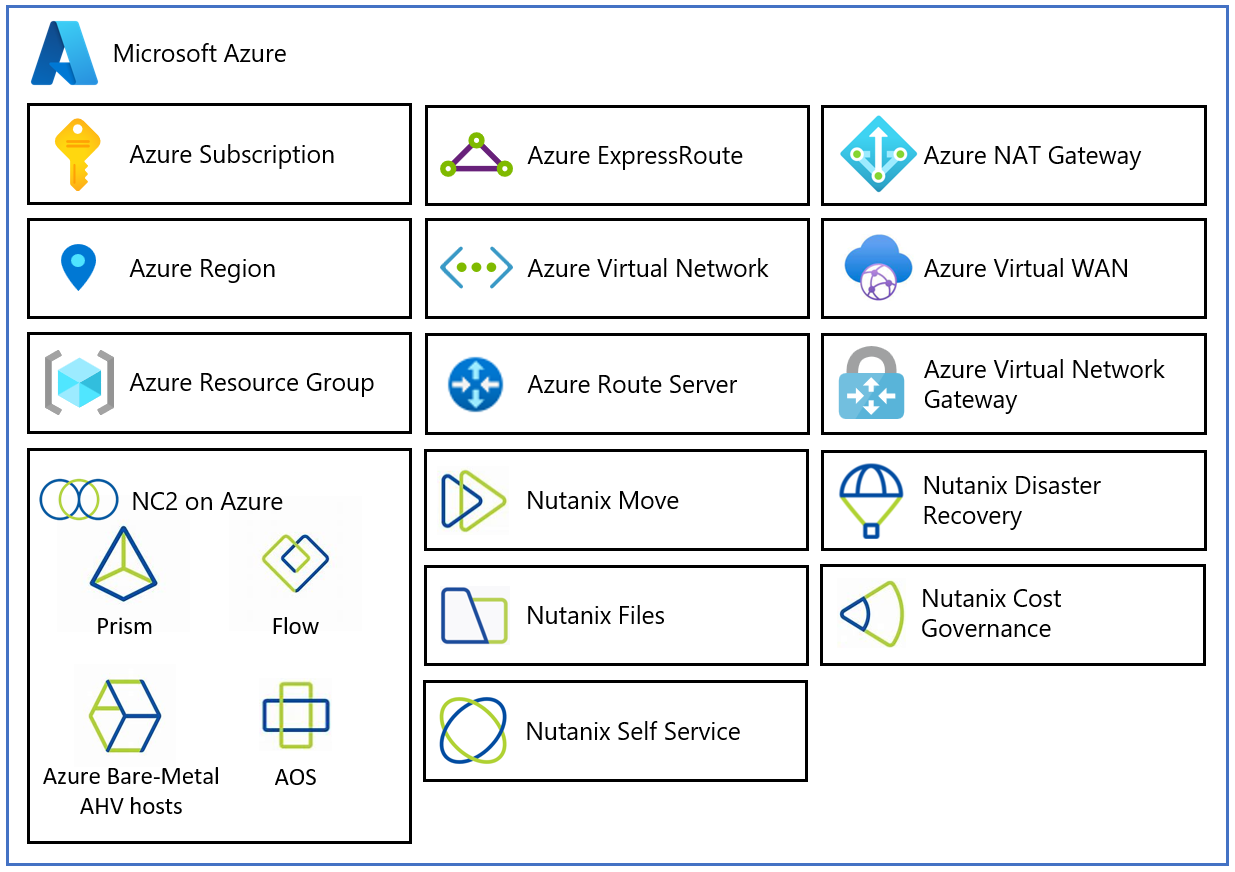

I följande diagram beskrivs arkitekturkomponenterna i NC2 på Azure.

Varje NC2 på Azure arkitekturkomponent har följande funktion:

• Azure-prenumeration: Används för att tillhandahålla kontrollerad åtkomst, budget och kvothantering för NC2 på Azure-tjänsten.
• Azure Region: Fysiska platser runt om i världen där vi grupperar datacenter i Availability Zones (AZs) och sedan grupperar AZs i regioner.
• Azure resursgrupp: Container som används för att placera Azure tjänster och resurser i logiska grupper.
• NC2 på Azure: Använder Nutanix-programvara, inklusive Prism Central, Prism Element, Nutanix Flow programvarudefinierade nätverk, Nutanix Acropolis Operating System (AOS) programvarudefinierad lagring och Azure Acropolis Hypervisor-värdar utan operativsystem (AHV) för att tillhandahålla beräknings-, nätverks- och lagringsresurser.
• Nutanix Move: Tillhandahåller migreringstjänster.
• Nutanix Haveriberedskap: Tillhandahåller haveriberedskapsautomatisering och lagringsreplikeringstjänster.
• Nutanix-filer: Tillhandahåller filertjänster.
• Nutanix Självbetjäning: Tillhandahåller programlivscykelhantering och molnorkestrering.
• Kostnadsstyrning för Nutanix: Ger optimering med flera moln för att minska kostnaderna och förbättra molnsäkerheten.
• Azure Virtual Network (VNet): Privat nätverk som används för att ansluta AHV-värdar, Azure tjänster och resurser tillsammans.
• Azure Route Server: Gör att nätverksinstallationer kan utbyta dynamisk routningsinformation med Azure nätverk.
• Azure Virtual Network Gateway: Cross premises gateway for connecting Azure services and resources to other private networks using IPsec VPN, ExpressRoute, and VNet to VNet .Azure Virtual Network Gateway: Cross premises gateway for connecting Azure services and resources to other private networks using IPsec VPN, ExpressRoute, and VNet to VNet.
• Azure ExpressRoute: Tillhandahåller privata anslutningar med hög hastighet mellan Azure datacenter och lokal infrastruktur eller samlokaliseringsinfrastruktur.
• Azure Virtual WAN (vWAN): Aggregerar nätverks-, säkerhets- och routningsfunktioner till ett enda enhetligt wan-nätverk (Wide Area Network).

Användningsfall och scenarier som stöds

Lär dig mer om användningsfall och scenarier som stöds för NC2 på Azure, inklusive klusterhantering, haveriberedskap, elasticitet på begäran och lift-and-shift.

Enhetlig hanteringsupplevelse – klusterhantering

Att åtgärder och klusterhantering är nästan identiska med lokala åtgärder är avgörande för kunderna. Kunder kan uppdatera kapacitet, övervaka aviseringar, ersätta värdar, övervaka användning med mera genom att kombinera respektive styrka för Microsoft och Nutanix.

Lyft och flytta

Flytta program till molnet och modernisera infrastrukturen. Program flyttas utan ändringar, vilket möjliggör flexibla åtgärder och minsta stilleståndstid.

Haveriberedskap

Använd Azure som en haveriberedskapsplats för att etablera noder och redundans för dina virtuella Nutanix-datorer och arbetsbelastningar. Maskinvaran är tillgänglig på begäran och i molnet utan att du behöver investera i företablering av en sekundär datacentermiljö.

Elasticitet på begäran

Skala upp och skala ut som du vill. Vi ger flexibiliteten som innebär att du inte behöver skaffa maskinvara själv – med bara ett klick på en knapp kan du få ytterligare noder i molnet nästan omedelbart.

Implementeringsexempel

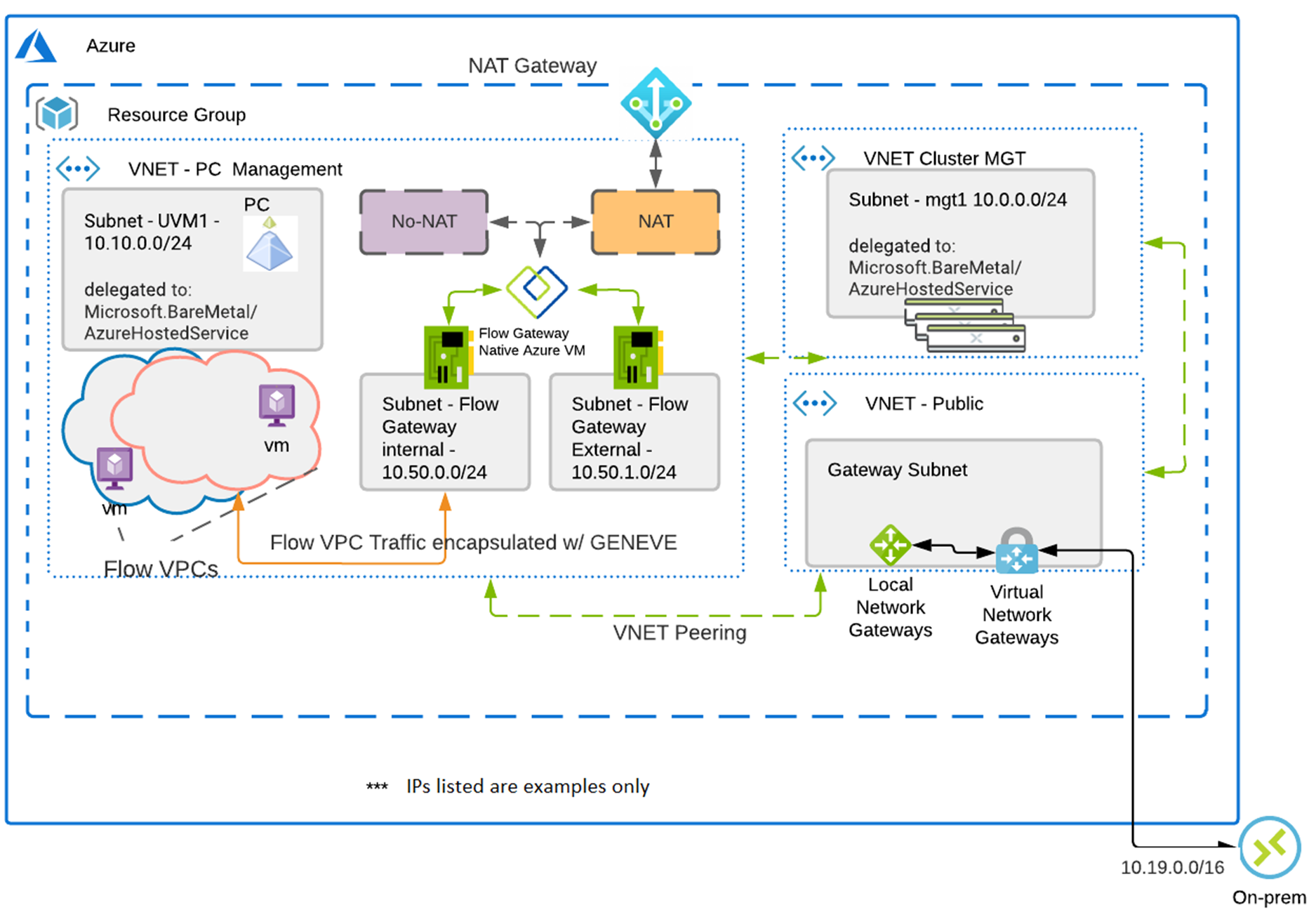

Bilden i det här avsnittet visar ett exempel på en NC2 på Azure distribution.

Virtuellt klusterhanteringsnätverk

• Innehåller Nutanix-redonoderna
• Noder finns i ett delegerat undernät (särskild BareMetal-konstruktion)

Virtuellt hubbnätverk

• Innehåller ett gatewayundernät och VPN Gateway
• VPN Gateway är startpunkt från lokal plats till molnet

Virtuellt datornätverk

• Innehåller Prism Central – Nutanix programvaruinstallation som möjliggör avancerade funktioner i Prism-portalen.

Ansluta från molnet till en lokal plats

Anslutning från molnet till den lokala miljön stöds av två traditionella produkter: ExpressRoute och VPN Gateway. Ett exempel på distribution är att ha en VPN-gateway i det virtuella hubbnätverket. Det här virtuella nätverket peerkopplas med både det virtuella datornätverket och det virtuella nätverket för klusterhantering, vilket ger anslutning över nätverket och till din lokala plats.

Topologier som stöds

I följande tabell beskrivs de nätverkstopologier som stöds av varje nätverksfunktionskonfiguration av NC2 på Azure.

Topology	Supported
Anslutning till BareMetal Infrastructure (BMI) i ett lokalt VNet	Yes
Anslutning till BMI i ett peer-kopplat VNet (samma region)	Yes
Anslutning till BMI i ett peer-kopplat virtuellt nätverk (korsregion eller global peering) med VWAN	Yes
Anslutning till BMI i ett peer-kopplat virtuellt nätverk (korsregion eller global peering) utan VWAN*	No
Lokal anslutning till delegerat undernät via global och lokal ExpressRoute	Yes
Anslutning från lokal plats till BMI i ett eker-VNet via ExpressRoute-gateway och VNet-peering med gatewayöverföring	Yes
ExpressRoute (ER) FastPath	No
Lokal anslutning till delegerat undernät via VPN Gateway	Yes
Anslutning från lokal plats till BMI i ett eker-VNet över VPN-gateway och VNet-peering med gatewayöverföring	Yes
Anslutning via aktiva/passiva VPN-gatewayer	Yes
Anslutning via aktiva/aktiva VPN-gatewayer	No
Anslutning via aktiva/aktiva zonredundanta gatewayer	No
Överföringsanslutning via vWAN för eker delegerade VNETS	Yes
Lokal anslutning till delegerat undernät via vWAN-ansluten SD-WAN	No
VWAN möjliggör trafikkontroll via NVA (Secure vWAN)**	Yes
User-definierade vägar (UDR) på NC2 på Azure delegerade undernät	Yes
Anslutning från BareMetal till tjänstslutpunkter eller privata slutpunkter i ett annat eker-Vnet som är anslutet till vWAN	Yes
Anslutning från BareMetal till serviceslutpunkter eller private-slutpunkter i samma Vnet på Azure delegerade undernät	No
Anslutning från virtuella användardatorer (UVM) på NC2-noder till Azure resurser	Yes

* Du kan övervinna den här begränsningen genom att ange plats-till-plats-VPN.

** Om du använder routnings avsikt måste du lägga till antingen det fullständiga delegerade undernätet CIDR eller ett mer specifikt CIDR-intervall som avsnittet "Ytterligare prefix" under sidan Routnings avsikts- och routningsprinciper i portalen

Begränsningar

I följande tabell beskrivs vad som stöds för varje konfiguration av nätverksfunktioner:

Features	Stöd eller gräns
Delegerat undernät per virtuellt nätverk	1
Nätverkssäkerhetsgrupper på NC2 på Azure delegerade undernät	No
Lastbalanserare för NC2 på Azure trafik	No
Virtuellt nätverk med dubbla staplar (IPv4 och IPv6)	Endast IPv4 stöds
