Självstudie: Lägga till nodtyper i diagrammet

Anmärkning

Den här funktionen är för närvarande i offentlig förhandsversion. Den här förhandsversionen tillhandahålls utan ett serviceavtal och rekommenderas inte för produktionsarbetsbelastningar. Vissa funktioner kanske inte stöds eller kan vara begränsade. Mer information finns i Supplemental Terms of Use for Microsoft Azure Previews.

I det här självstudiesteget lägger du till nodtyper i grafmodellen. Noder representerar entiteter i dina data, till exempel kunder, produkter eller beställningar. Senare ansluter du dessa noder med kanter för att definiera relationer mellan dem.

Adventure Works-nodmappningar

I Datamodellen Adventure Works skapar du en nodtyp för varje entitet. I följande tabell visas nodmappningarna. Använd den här informationen för att lägga till noder i diagrammet:

Etikett för nodtyp	Kartläggningstabell	ID för mappningskolumn
Customer	adventureworks_customers	CustomerID_K
Employee	adventureworks_employees	EmployeeID_K
Order	adventureworks_orders	SalesOrderDetailID_K
ProductCategory	AdventureWorks_produktskategorier	CategoryID_K
Product	adventureworks_produkter	ProductID_K
ProductSubcategory	adventureworks_productsubcategories	SubcategoryID_K
VendorProduct	äventyrverks_återförsäljarprodukt	ProductID_FK
Vendor	adventureworks_vendors	VendorID_K

Lägga till nodtyper i diagrammet

Följ dessa steg om du vill lägga till nodtyper i diagrammet:

1. I grafmodellen väljer du Lägg till nod för att lägga till en ny nodtyp i diagrammet.

2. I dialogrutan Lägg till nod i grafen anger du ett etikettnamn och väljer lämplig mappningstabell och ID för mappningskolumnen.



   För den första noden använder du till exempel följande värden:

   • Etikett: Customer
   • Kartläggningstabell: adventureworks_customers
   • ID för mappningskolumnen: CustomerID_K

   Tips/Råd

   Du kan ange sammansatta nycklar (ID:er som består av flera kolumner).

3. Välj Bekräfta för att lägga till nodtypen i diagrammet.

4. Upprepa processen för alla återstående nodtyper som anges i tabellen Adventure Works-nodmappningar .

   Tips/Råd

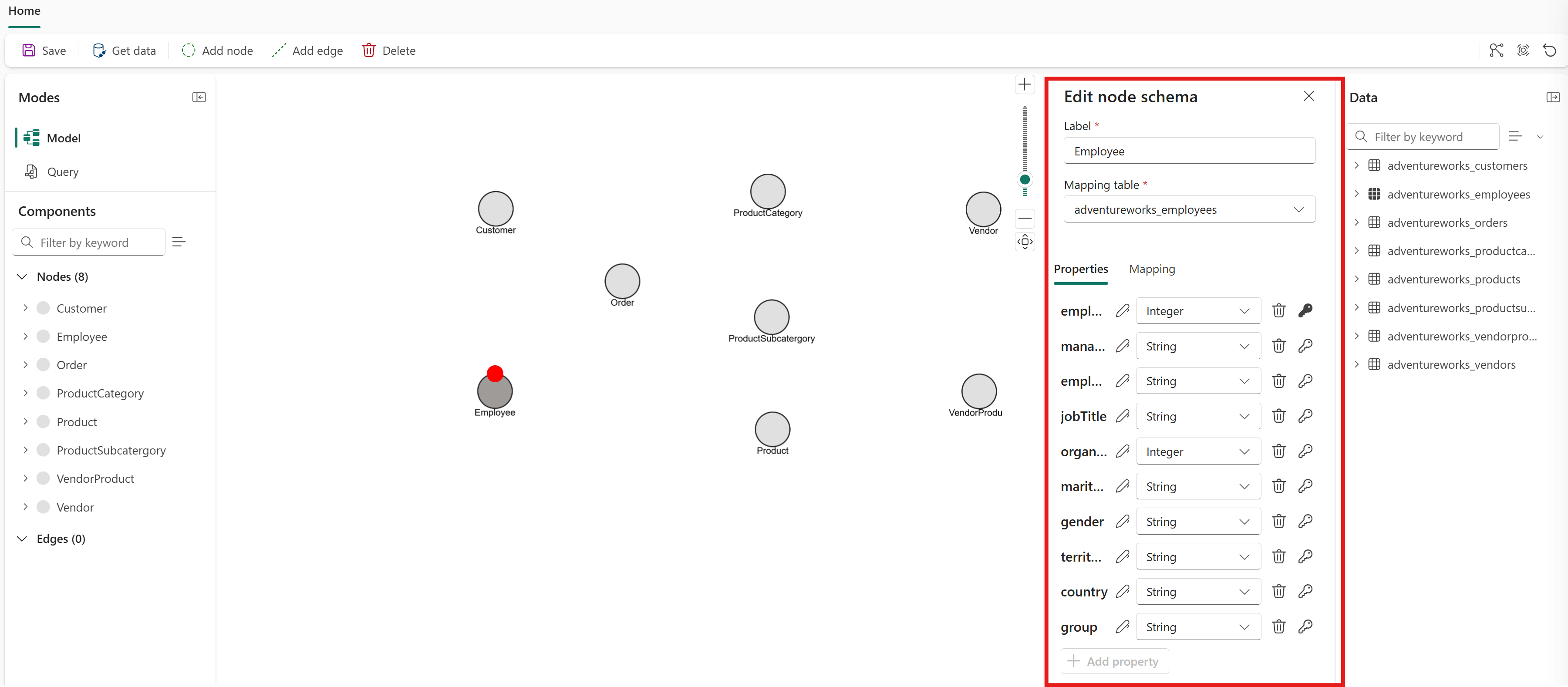

   När du dubbelklickar på en nodtyp visas dess egenskaper. Varje egenskap mappar till en kolumn i källtabellen. Ta bort egenskaper som du inte behöver i frågor eller analyser, eftersom för många egenskaper gör diagrammet svårare att underhålla och använda.

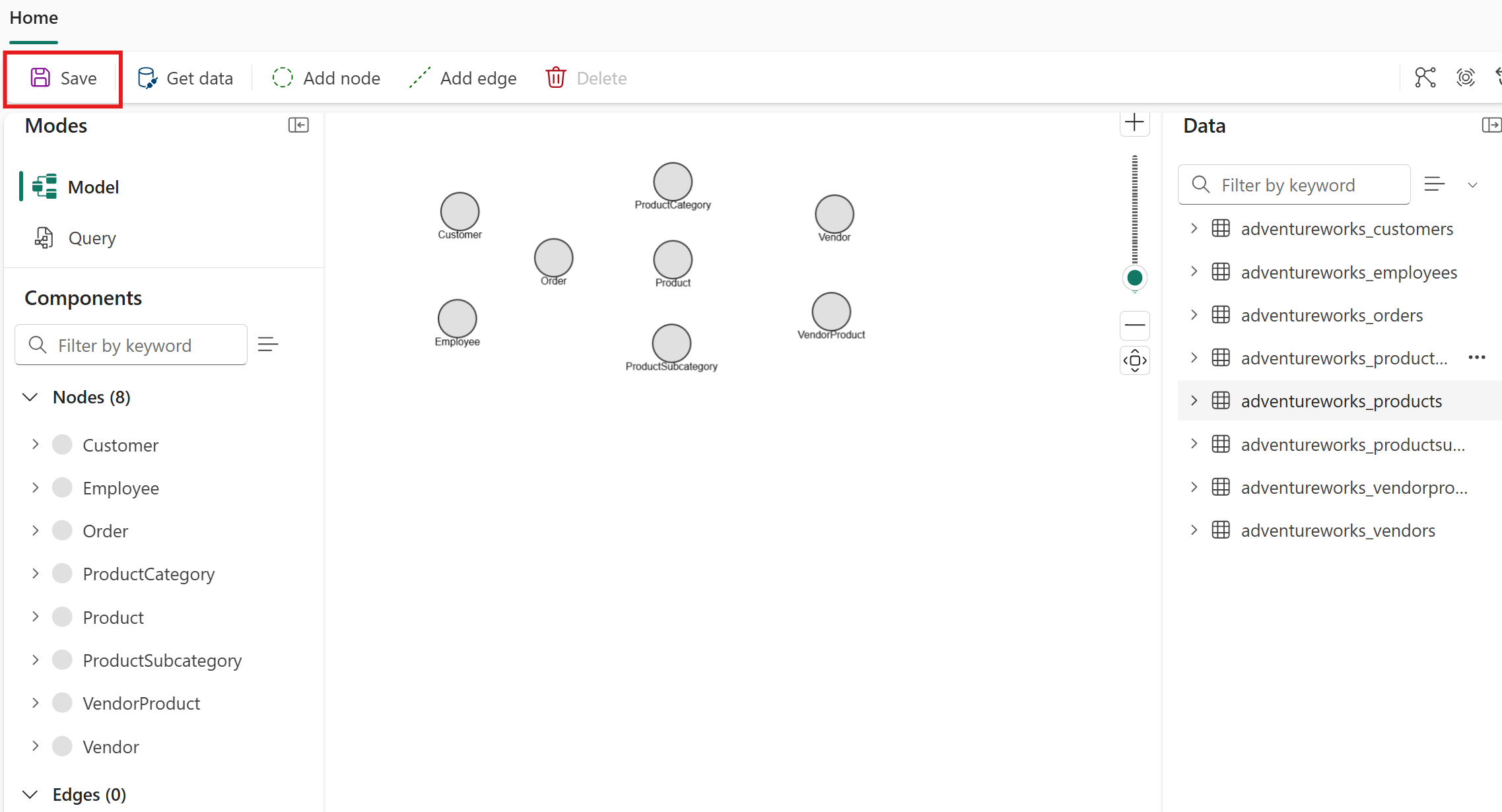

5. Du ser alla nodtyper som visas i diagrammet. Spara förloppet genom att välja Spara .



När du har lagt till noder i diagrammet lägger du till kanter för att definiera relationerna mellan dessa noder.

Tips/Råd

Förutom att skapa nodtyper från hela tabeller kan valfri kolumn eller uppsättning kolumner från valfri tabell utgöra en fristående nodtyp om den representerar en entitet som du behöver i diagrammet. Du kan till exempel skapa en Country nodtyp från Country kolumnen i tabellen adventureworks_employees med Country som ID. Ta bort egenskaper som inte krävs för nodernas unika egenskaper Country , till exempel medarbetarens namn, anställnings-ID, befattning, kön och andra egenskaper. Du går igenom den här processen i Modellera en nod och kant från samma tabell.

Nästa steg

Lägga till kanter i diagrammet
