ทําความเข้าใจการแมปมุมมองข้อมูลในวิชวล Power BI

  • บทความ

บทความนี้อธิบายถึงการแมปมุมมองข้อมูลและอธิบายวิธีการใช้บทบาทข้อมูลเพื่อสร้างวิชวลชนิดต่าง ๆ ซึ่งอธิบายวิธีการระบุข้อกําหนดเงื่อนไขสําหรับบทบาทข้อมูลและชนิดที่แตกต่างกันdataMappings

การแมปที่ถูกต้องแต่ละครั้งจะสร้างมุมมองข้อมูล คุณสามารถให้การแมปข้อมูลได้หลายรายการภายใต้เงื่อนไขบางประการ ตัวเลือกการแมปที่สนับสนุนคือ:

"dataViewMappings": [
    {
        "conditions": [ ... ],
        "categorical": { ... },
        "single": { ... },
        "table": { ... },
        "matrix": { ... }
    }
]

Power BI สร้างการแมปไปยังมุมมองข้อมูลเฉพาะเมื่อมีการกําหนดการแมปที่ถูกต้องใน dataViewMappingsด้วย

กล่าวอีกนัย categorical หนึ่งคือ อาจกําหนดใน dataViewMappings แต่การแมปอื่นๆ เช่น table หรือ singleอาจไม่เป็นเช่นนั้น ในกรณีดังกล่าว Power BI สร้างมุมมองข้อมูลด้วยการแมปเดียว categorical ในขณะที่ table การทําแผนที่อื่น ๆ ยังคงไม่ได้ถูกกําหนด ตัวอย่างเช่น:

"dataViewMappings": [
    {
    "categorical": {
        "categories": [ ... ],
        "values": [ ... ]
    },
    "metadata": { ... }
    }
]

เงื่อนไข

ส่วน conditions สร้างกฎสําหรับการแมปข้อมูลที่เฉพาะเจาะจง ถ้าข้อมูลตรงกับชุดของเงื่อนไขที่อธิบายวิชวลจะยอมรับข้อมูลได้ถูกต้อง

สําหรับแต่ละเขตข้อมูล คุณสามารถระบุค่าต่ําสุดและสูงสุดได้ ค่า แสดงถึงจํานวนของเขตข้อมูลที่สามารถผูกกับบทบาทข้อมูลนั้นได้

หมายเหตุ

ถ้ามีการเว้นบทบาทข้อมูลไว้ในเงื่อนไข อาจมีเขตข้อมูลจํานวนเท่ากับจํานวนหนึ่ง

ในตัวอย่าง category ต่อไปนี้ จะจํากัดอยู่เพียงหนึ่งเขตข้อมูล และ measure ถูกจํากัดไว้ที่เขตข้อมูลสองเขต

"conditions": [
    { "category": { "max": 1 }, "measure": { "max": 2 } },
]

คุณยังสามารถตั้งค่าเงื่อนไขหลายเงื่อนไขสําหรับบทบาทข้อมูลได้ ในกรณีดังกล่าว ข้อมูลจะถูกต้องหากเป็นไปตามเงื่อนไขอย่างใดอย่างหนึ่ง

"conditions": [
    { "category": { "min": 1, "max": 1 }, "measure": { "min": 2, "max": 2 } },
    { "category": { "min": 2, "max": 2 }, "measure": { "min": 1, "max": 1 } }
]

ในตัวอย่างก่อนหน้านี้ จําเป็นต้องใช้หนึ่งในสองเงื่อนไขต่อไปนี้:

  • เขตข้อมูลประเภทหนึ่งรายการอย่างแน่นอนและหน่วยวัดสองรายการอย่างแน่นอน
  • สองประเภทอย่างแน่นอนและหนึ่งหน่วยวัดอย่างแน่นอน

การแมปข้อมูลเดียว

การแมปข้อมูลเดี่ยวเป็นรูปแบบที่ง่ายที่สุดของการแมปข้อมูล ซึ่งเป็นการยอมรับเขตข้อมูลหน่วยวัดเดียวและส่งกลับผลรวม ถ้าเขตข้อมูลเป็นตัวเลข จะส่งกลับผลรวม มิฉะนั้นจะส่งกลับจํานวนของค่าที่ไม่ซ้ํากัน

หากต้องการใช้การแมปข้อมูลเดี่ยว ให้กําหนดชื่อของบทบาทข้อมูลที่คุณต้องการแมป การแมปนี้จะทํางานกับเขตข้อมูลหน่วยวัดเดียวเท่านั้น ถ้ามีการกําหนดเขตข้อมูลที่สอง จะไม่มีการสร้างมุมมองข้อมูล ดังนั้นจึงเป็นแนวทางปฏิบัติที่ดีที่จะรวมเงื่อนไขที่จํากัดข้อมูลไว้ในเขตข้อมูลเดียว

หมายเหตุ

การแมปข้อมูลนี้ไม่สามารถใช้ร่วมกับการแมปข้อมูลอื่น ๆ ได้ ซึ่งหมายถึงการลดข้อมูลให้เป็นค่าตัวเลขเดียว

ตัวอย่างเช่น:

{
    "dataRoles": [
        {
            "displayName": "Y",
            "name": "Y",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "conditions": [
                {
                    "Y": {
                        "max": 1
                    }
                }
            ],
            "single": {
                "role": "Y"
            }
        }
    ]
}

มุมมองข้อมูลที่เกิดขึ้นยังคงสามารถมีการแมปชนิดอื่น ๆ ได้ เช่น ตารางหรือตามประเภท แต่การแมปแต่ละครั้งจะมีเพียงค่าเดียวเท่านั้น แนวทางปฏิบัติที่ดีที่สุดคือ เข้าถึงค่าเฉพาะในการแมปเดียวเท่านั้น

{
    "dataView": [
        {
            "metadata": null,
            "categorical": null,
            "matrix": null,
            "table": null,
            "tree": null,
            "single": {
                "value": 94163140.3560001
            }
        }
    ]
}

ตัวอย่างโค้ดต่อไปนี้ประมวลผลการแมปมุมมองข้อมูลแบบง่าย:

"use strict";
import powerbi from "powerbi-visuals-api";
import DataView = powerbi.DataView;
import DataViewSingle = powerbi.DataViewSingle;
// standard imports
// ...

export class Visual implements IVisual {
    private target: HTMLElement;
    private host: IVisualHost;
    private valueText: HTMLParagraphElement;

    constructor(options: VisualConstructorOptions) {
        // constructor body
        this.target = options.element;
        this.host = options.host;
        this.valueText = document.createElement("p");
        this.target.appendChild(this.valueText);
        // ...
    }

    public update(options: VisualUpdateOptions) {
        const dataView: DataView = options.dataViews[0];
        const singleDataView: DataViewSingle = dataView.single;

        if (!singleDataView ||
            !singleDataView.value ) {
            return
        }

        this.valueText.innerText = singleDataView.value.toString();
    }
}

ตัวอย่างโค้ดก่อนหน้านี้ส่งผลให้เกิดการแสดงค่าเดียวจาก Power BI:

สกรีนช็อตของวิชวลการแมปมุมมองข้อมูลเดียว

การแมปข้อมูลจัดกลุ่ม

การแมปข้อมูลจัดกลุ่มถูกใช้เพื่อให้ได้มาซึ่งการจัดกลุ่มหรือประเภทของข้อมูลอิสระ ประเภทยังสามารถจัดกลุ่มเข้าด้วยกันโดยใช้ "จัดกลุ่มตาม" ในการแมปข้อมูล

การแมปข้อมูลจัดกลุ่มพื้นฐาน

พิจารณาบทบาทข้อมูลต่อไปนี้และการแมป:

"dataRoles":[
    {
        "displayName": "Category",
        "name": "category",
        "kind": "Grouping"
    },
    {
        "displayName": "Y Axis",
        "name": "measure",
        "kind": "Measure"
    }
],
"dataViewMappings": {
    "categorical": {
        "categories": {
            "for": { "in": "category" }
        },
        "values": {
            "select": [
                { "bind": { "to": "measure" } }
            ]
        }
    }
}

ตัวอย่างก่อนหน้านี้อ่าน "แมปบทบาทข้อมูลของฉันcategoryเพื่อให้สําหรับทุกเขตข้อมูลที่ฉันลากลงใน categoryข้อมูลจะถูกแมปไปยังcategorical.categories นอกจากนี้ยังแมปบทบาทข้อมูลของฉัน measure ไปยัง categorical.valuesอีกด้วย"

  • สำหรับ ใน: รวม รายการทั้งหมดใน บทบาทข้อมูลนี้ในคิวรีข้อมูล
  • ผูก ไปยัง: สร้างผลลัพธ์เดียวกับสําหรับ... ใน แต่คาดว่าจะมีบทบาทข้อมูลที่มีเงื่อนไขที่จํากัดให้อยู่ในเขตข้อมูลเดียว

จัดกลุ่มข้อมูลจัดกลุ่ม

ตัวอย่างถัดไปใช้บทบาทข้อมูลสองบทบาทเดียวกันกับตัวอย่างก่อนหน้านี้ และเพิ่มบทบาทข้อมูลอีกสองบทบาทที่ชื่อว่า grouping และmeasure2

"dataRoles":[
    {
        "displayName": "Category",
        "name": "category",
        "kind": "Grouping"
    },
    {
        "displayName": "Y Axis",
        "name": "measure",
        "kind": "Measure"
    },
    {
        "displayName": "Grouping with",
        "name": "grouping",
        "kind": "Grouping"
    },
    {
        "displayName": "X Axis",
        "name": "measure2",
        "kind": "Grouping"
    }
],
"dataViewMappings": [
    {
        "categorical": {
            "categories": {
                "for": {
                    "in": "category"
                }
            },
            "values": {
                "group": {
                    "by": "grouping",
                    "select": [{
                            "bind": {
                                "to": "measure"
                            }
                        },
                        {
                            "bind": {
                                "to": "measure2"
                            }
                        }
                    ]
                }
            }
        }
    }
]

ความแตกต่างระหว่างการแมปนี้กับการแมปพื้นฐานคือวิธีการ categorical.values แมป เมื่อคุณแมป measure บทบาทข้อมูล และ measure2 ไปยังบทบาท groupingข้อมูล แกน x และแกน y สามารถปรับมาตราส่วนได้อย่างเหมาะสม

จัดกลุ่มข้อมูลแบบลําดับชั้น

ในตัวอย่างถัดไป ข้อมูลจัดกลุ่มถูกใช้เพื่อสร้างลําดับชั้น ซึ่งสามารถใช้เพื่อสนับสนุน การดําเนินการดูรายละเอียด แนวลึก

ตัวอย่างต่อไปนี้แสดงบทบาทข้อมูลและการแมป:

"dataRoles": [
    {
        "displayName": "Categories",
        "name": "category",
        "kind": "Grouping"
    },
    {
        "displayName": "Measures",
        "name": "measure",
        "kind": "Measure"
    },
    {
        "displayName": "Series",
        "name": "series",
        "kind": "Measure"
    }
],
"dataViewMappings": [
    {
        "categorical": {
            "categories": {
                "for": {
                    "in": "category"
                }
            },
            "values": {
                "group": {
                    "by": "series",
                    "select": [{
                            "for": {
                                "in": "measure"
                            }
                        }
                    ]
                }
            }
        }
    }
]

พิจารณาข้อมูลตามประเภทต่อไปนี้:

ประเทศ / ภูมิภาค 2013 2014 2015 2016
USA X X 650 350
แคนาดา X 630 490 X
เม็กซิโก 645 X X X
สหราชอาณาจักร X X 831 X

Power BI สร้างมุมมองข้อมูลแบบจัดกลุ่มด้วยชุดประเภทต่อไปนี้

{
    "categorical": {
        "categories": [
            {
                "source": {...},
                "values": [
                    "Canada",
                    "USA",
                    "UK",
                    "Mexico"
                ],
                "identity": [...],
                "identityFields": [...],
            }
        ]
    }
}

แต่ละcategoryแมปไปยังชุดของvalues valuesแต่ละรายการเหล่านี้จะถูกจัดกลุ่มตาม seriesซึ่งแสดงเป็นปี

ตัวอย่างเช่น อาร์เรย์ แต่ละ values ตัวแสดงถึงหนึ่งปี นอกจากนี้ อาร์เรย์ แต่ละรายการ values ยังมีค่าสี่ค่า: Canada, USA, UK และ Mexico

{
    "values": [
        // Values for year 2013
        {
            "source": {...},
            "values": [
                null, // Value for `Canada` category
                null, // Value for `USA` category
                null, // Value for `UK` category
                645 // Value for `Mexico` category
            ],
            "identity": [...],
        },
        // Values for year 2014
        {
            "source": {...},
            "values": [
                630, // Value for `Canada` category
                null, // Value for `USA` category
                null, // Value for `UK` category
                null // Value for `Mexico` category
            ],
            "identity": [...],
        },
        // Values for year 2015
        {
            "source": {...},
            "values": [
                490, // Value for `Canada` category
                650, // Value for `USA` category
                831, // Value for `UK` category
                null // Value for `Mexico` category
            ],
            "identity": [...],
        },
        // Values for year 2016
        {
            "source": {...},
            "values": [
                null, // Value for `Canada` category
                350, // Value for `USA` category
                null, // Value for `UK` category
                null // Value for `Mexico` category
            ],
            "identity": [...],
        }
    ]
}

ตัวอย่างโค้ดต่อไปนี้มีไว้สําหรับการประมวลผลการแมปมุมมองข้อมูลแบบจัดกลุ่ม ตัวอย่างนี้สร้างโครงสร้างแบบลําดับชั้น ค่าปี>ของประเทศ/ภูมิภาค>

"use strict";
import powerbi from "powerbi-visuals-api";
import DataView = powerbi.DataView;
import DataViewCategorical = powerbi.DataViewCategorical;
import DataViewValueColumnGroup = powerbi.DataViewValueColumnGroup;
import PrimitiveValue = powerbi.PrimitiveValue;
// standard imports
// ...

export class Visual implements IVisual {
    private target: HTMLElement;
    private host: IVisualHost;
    private categories: HTMLElement;

    constructor(options: VisualConstructorOptions) {
        // constructor body
        this.target = options.element;
        this.host = options.host;
        this.categories = document.createElement("pre");
        this.target.appendChild(this.categories);
        // ...
    }

    public update(options: VisualUpdateOptions) {
        const dataView: DataView = options.dataViews[0];
        const categoricalDataView: DataViewCategorical = dataView.categorical;

        if (!categoricalDataView ||
            !categoricalDataView.categories ||
            !categoricalDataView.categories[0] ||
            !categoricalDataView.values) {
            return;
        }

        // Categories have only one column in data buckets
        // To support several columns of categories data bucket, iterate categoricalDataView.categories array.
        const categoryFieldIndex = 0;
        // Measure has only one column in data buckets.
        // To support several columns on data bucket, iterate years.values array in map function
        const measureFieldIndex = 0;
        let categories: PrimitiveValue[] = categoricalDataView.categories[categoryFieldIndex].values;
        let values: DataViewValueColumnGroup[] = categoricalDataView.values.grouped();

        let data = {};
        // iterate categories/countries-regions
        categories.map((category: PrimitiveValue, categoryIndex: number) => {
            data[category.toString()] = {};
            // iterate series/years
            values.map((years: DataViewValueColumnGroup) => {
                if (!data[category.toString()][years.name] && years.values[measureFieldIndex].values[categoryIndex]) {
                    data[category.toString()][years.name] = []
                }
                if (years.values[0].values[categoryIndex]) {
                    data[category.toString()][years.name].push(years.values[measureFieldIndex].values[categoryIndex]);
                }
            });
        });

        this.categories.innerText = JSON.stringify(data, null, 6);
        console.log(data);
    }
}

นี่คือวิชวลผลลัพธ์:

สกรีนช็อตของวิชวลที่มีการแมปมุมมองข้อมูลตามประเภท

การแมปตาราง

มุมมอง ข้อมูลตาราง เป็นรายการของจุดข้อมูลที่สามารถรวมจุดข้อมูลตัวเลขได้เป็นหลัก

ตัวอย่างเช่น ใช้ ข้อมูลเดียวกันในส่วนก่อนหน้า แต่ด้วยความสามารถต่อไปนี้:

"dataRoles": [
    {
        "displayName": "Column",
        "name": "column",
        "kind": "Grouping"
    },
    {
        "displayName": "Value",
        "name": "value",
        "kind": "Measure"
    }
],
"dataViewMappings": [
    {
        "table": {
            "rows": {
                "select": [
                    {
                        "for": {
                            "in": "column"
                        }
                    },
                    {
                        "for": {
                            "in": "value"
                        }
                    }
                ]
            }
        }
    }
]

แสดงภาพมุมมองข้อมูลตารางดังตัวอย่างนี้:

ประเทศ / ภูมิภาค Year Sales
USA 2016 100
USA 2015 50
แคนาดา 2015 200
แคนาดา 2015 50
เม็กซิโก 2013 300
สหราชอาณาจักร 2014 150
USA 2015 75

การผูกข้อมูล:

สกรีนช็อตของการผูกข้อมูลการแมปมุมมองข้อมูลแบบตาราง

Power BI จะแสดงข้อมูลของคุณเป็นมุมมองข้อมูลตาราง อย่าสันนิษฐานว่ามีการสั่งซื้อข้อมูลแล้ว

{
    "table" : {
        "columns": [...],
        "rows": [
            [
                "Canada",
                2014,
                630
            ],
            [
                "Canada",
                2015,
                490
            ],
            [
                "Mexico",
                2013,
                645
            ],
            [
                "UK",
                2014,
                831
            ],
            [
                "USA",
                2015,
                650
            ],
            [
                "USA",
                2016,
                350
            ]
        ]
    }
}

เมื่อต้องการรวมข้อมูล ให้เลือกเขตข้อมูลที่ต้องการ จากนั้นเลือกผลรวม

สกรีนช็อตของผลรวมที่เลือกจากรายการดรอปดาวน์ของเขตข้อมูล

ตัวอย่างโค้ดเพื่อประมวลผลการแมปมุมมองข้อมูลแบบตาราง

"use strict";
import "./../style/visual.less";
import powerbi from "powerbi-visuals-api";
// ...
import DataViewMetadataColumn = powerbi.DataViewMetadataColumn;
import DataViewTable = powerbi.DataViewTable;
import DataViewTableRow = powerbi.DataViewTableRow;
import PrimitiveValue = powerbi.PrimitiveValue;
// standard imports
// ...

export class Visual implements IVisual {
    private target: HTMLElement;
    private host: IVisualHost;
    private table: HTMLParagraphElement;

    constructor(options: VisualConstructorOptions) {
        // constructor body
        this.target = options.element;
        this.host = options.host;
        this.table = document.createElement("table");
        this.target.appendChild(this.table);
        // ...
    }

    public update(options: VisualUpdateOptions) {
        const dataView: DataView = options.dataViews[0];
        const tableDataView: DataViewTable = dataView.table;

        if (!tableDataView) {
            return
        }
        while(this.table.firstChild) {
            this.table.removeChild(this.table.firstChild);
        }

        //draw header
        const tableHeader = document.createElement("th");
        tableDataView.columns.forEach((column: DataViewMetadataColumn) => {
            const tableHeaderColumn = document.createElement("td");
            tableHeaderColumn.innerText = column.displayName
            tableHeader.appendChild(tableHeaderColumn);
        });
        this.table.appendChild(tableHeader);

        //draw rows
        tableDataView.rows.forEach((row: DataViewTableRow) => {
            const tableRow = document.createElement("tr");
            row.forEach((columnValue: PrimitiveValue) => {
                const cell = document.createElement("td");
                cell.innerText = columnValue.toString();
                tableRow.appendChild(cell);
            })
            this.table.appendChild(tableRow);
        });
    }
}

ไฟล์ style/visual.less สไตล์ของวิชวลประกอบด้วยเค้าโครงสําหรับตาราง:

table {
    display: flex;
    flex-direction: column;
}

tr, th {
    display: flex;
    flex: 1;
}

td {
    flex: 1;
    border: 1px solid black;
}

วิชวลผลลัพธ์จะมีลักษณะดังนี้:

สกรีนช็อตของวิชวลที่มีการแมปมุมมองข้อมูลแบบตาราง

การแมปข้อมูลเมทริกซ์

การแมปข้อมูลเมทริกซ์ คล้ายกับการแมปข้อมูลตาราง แต่มีการแสดงแถวแบบลําดับชั้น ค่าบทบาทข้อมูลใด ๆ สามารถใช้เป็นค่าส่วนหัวคอลัมน์ได้

{
    "dataRoles": [
        {
            "name": "Category",
            "displayName": "Category",
            "displayNameKey": "Visual_Category",
            "kind": "Grouping"
        },
        {
            "name": "Column",
            "displayName": "Column",
            "displayNameKey": "Visual_Column",
            "kind": "Grouping"
        },
        {
            "name": "Measure",
            "displayName": "Measure",
            "displayNameKey": "Visual_Values",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "matrix": {
                "rows": {
                    "for": {
                        "in": "Category"
                    }
                },
                "columns": {
                    "for": {
                        "in": "Column"
                    }
                },
                "values": {
                    "select": [
                        {
                            "for": {
                                "in": "Measure"
                            }
                        }
                    ]
                }
            }
        }
    ]
}

โครงสร้างแบบลําดับชั้นของข้อมูลเมทริกซ์

Power BI สร้างโครงสร้างข้อมูลแบบลําดับชั้น รากของลําดับชั้นต้นไม้ประกอบด้วยข้อมูลจาก คอลัมน์ โหนดแม่ ของ Category บทบาทข้อมูลที่มีโหนดลูกจาก คอลัมน์ โหนดลูก ของตารางบทบาทข้อมูล

แบบจําลองแสดงความหมาย:

ผู้ปกครอง รายการรอง หลานชาย คอลัมน์ ค่า
Parent1 Child1 Grand child1 Col1 5
Parent1 Child1 Grand child1 Col2 6
Parent1 Child1 Grand child2 Col1 7
Parent1 Child1 Grand child2 Col2 8
Parent1 Child2 Grand child3 Col1 5
Parent1 Child2 Grand child3 Col2 3
Parent1 Child2 Grand child4 Col1 4
Parent1 Child2 Grand child4 Col2 9
Parent1 Child2 Grand child5 Col1 3
Parent1 Child2 Grand child5 Col2 5
Parent2 Child3 Grand child6 Col1 1
Parent2 Child3 Grand child6 Col2 2
Parent2 Child3 Grand child7 Col1 7
Parent2 Child3 Grand child7 Col2 1
Parent2 Child3 Grand child8 Col1 10
Parent2 Child3 Grand child8 Col2 13

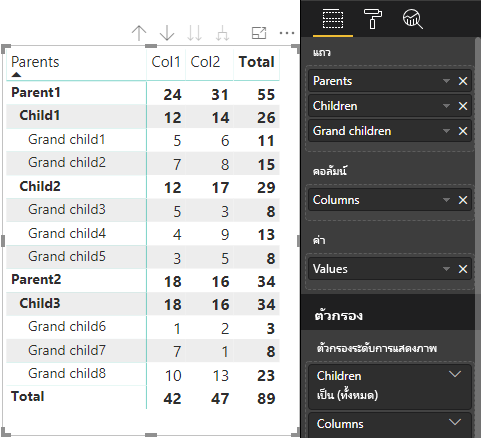

วิชวลเมทริกซ์หลักของ Power BI แสดงข้อมูลเป็นตาราง

สกรีนช็อตของวิชวลเมทริกซ์ที่แสดงเป็นตาราง

วิชวลได้รับโครงสร้างข้อมูลตามที่อธิบายไว้ในโค้ดต่อไปนี้ (แสดงเฉพาะสองแถวแรกของตารางเท่านั้น):

{
    "metadata": {...},
    "matrix": {
        "rows": {
            "levels": [...],
            "root": {
                "childIdentityFields": [...],
                "children": [
                    {
                        "level": 0,
                        "levelValues": [...],
                        "value": "Parent1",
                        "identity": {...},
                        "childIdentityFields": [...],
                        "children": [
                            {
                                "level": 1,
                                "levelValues": [...],
                                "value": "Child1",
                                "identity": {...},
                                "childIdentityFields": [...],
                                "children": [
                                    {
                                        "level": 2,
                                        "levelValues": [...],
                                        "value": "Grand child1",
                                        "identity": {...},
                                        "values": {
                                            "0": {
                                                "value": 5 // value for Col1
                                            },
                                            "1": {
                                                "value": 6 // value for Col2
                                            }
                                        }
                                    },
                                    ...
                                ]
                            },
                            ...
                        ]
                    },
                    ...
                ]
            }
        },
        "columns": {
            "levels": [...],
            "root": {
                "childIdentityFields": [...],
                "children": [
                    {
                        "level": 0,
                        "levelValues": [...],
                        "value": "Col1",
                        "identity": {...}
                    },
                    {
                        "level": 0,
                        "levelValues": [...],
                        "value": "Col2",
                        "identity": {...}
                    },
                    ...
                ]
            }
        },
        "valueSources": [...]
    }
}

ขยายและยุบส่วนหัวของแถว

สําหรับ API 4.1.0 หรือใหม่กว่า ข้อมูลเมทริกซ์สนับสนุน การขยายและการยุบส่วนหัวของแถว จาก API 4.2 คุณสามารถขยาย/ยุบทั้งระดับโดยทางโปรแกรมได้ คุณลักษณะขยายและยุบจะปรับให้เหมาะสมในการดึงข้อมูลไปยัง dataView โดยอนุญาตให้ผู้ใช้ขยายหรือยุบแถวโดยไม่ต้องดึงข้อมูลทั้งหมดสําหรับระดับถัดไป ซึ่งจะดึงข้อมูลสําหรับแถวที่เลือกเท่านั้น สถานะการขยายของส่วนหัวของแถวยังคงสอดคล้องกันระหว่างบุ๊กมาร์กและแม้กระทั่งในรายงานที่บันทึกไว้ ซึ่งไม่ได้เฉพาะเจาะจงสําหรับวิชวลแต่ละภาพ

สามารถเพิ่มคําสั่งขยายและยุบไปยังเมนูบริบทได้โดยการจัดหา dataRoles พารามิเตอร์ไปยัง showContextMenu เมธอด

สกรีนช็อตที่แสดงเมนูบริบทพร้อมตัวเลือกขยายและยุบ

หากต้องการขยายจํานวนมากของจุดข้อมูล ให้ใช้ API ดึงข้อมูลเพิ่มเติมด้วย API แบบขยาย/ยุบ

คุณลักษณะ API

องค์ประกอบต่อไปนี้ถูกเพิ่มไปยัง API เวอร์ชัน 4.1.0 เพื่อเปิดใช้งานการขยายและการยุบส่วนหัวของแถว:

  • ค่า isCollapsed สถานะใน DataViewTreeNode:

    interface DataViewTreeNode {
    //...
    /**
    * TRUE if the node is Collapsed
    * FALSE if it is Expanded
    * Undefined if it cannot be Expanded (e.g. subtotal)
    */
    isCollapsed?: boolean;
}

  • toggleExpandCollapseวิธีการในISelectionMangerอินเทอร์เฟซ:

    interface ISelectionManager {
    //...
    showContextMenu(selectionId: ISelectionId, position: IPoint, dataRoles?: string): IPromise<{}>; // dataRoles is the name of the role of the selected data point
    toggleExpandCollapse(selectionId: ISelectionId, entireLevel?: boolean): IPromise<{}>;  // Expand/Collapse an entire level will be available from API 4.2.0
    //...
}

  • ค่า canBeExpanded สถานะใน DataViewHierarchyLevel:

    interface DataViewHierarchyLevel {
    //...
    /** If TRUE, this level can be expanded/collapsed */
    canBeExpanded?: boolean;
}

ข้อกําหนดของวิชวล

เมื่อต้องการเปิดใช้งานคุณลักษณะขยายการยุบบนวิชวลโดยใช้มุมมองข้อมูลเมทริกซ์:

  1. เพิ่มโค้ดต่อไปนี้ลงในไฟล์ capabilities.json:

       "expandCollapse": {
    "roles": ["Rows"], //”Rows” is the name of rows data role
    "addDataViewFlags": {
        "defaultValue": true //indicates if the DataViewTreeNode will get the isCollapsed flag by default
    }
},

  2. ยืนยันว่าบทบาทสามารถเจาะได้:

        "drilldown": {
    "roles": ["Rows"]
},

  3. สําหรับแต่ละโหนด ให้สร้างอินสแตนซ์ของตัวสร้างการเลือกโดยการwithMatrixNodeเรียกใช้วิธีการ ในระดับลําดับชั้นโหนดที่เลือกและสร้างselectionId ตัวอย่างเช่น:

        let nodeSelectionBuilder: ISelectionIdBuilder = visualHost.createSelectionIdBuilder();
    // parantNodes is a list of the parents of the selected node.
    // node is the current node which the selectionId is created for.
    parentNodes.push(node);
    for (let i = 0; i < parentNodes.length; i++) {
        nodeSelectionBuilder = nodeSelectionBuilder.withMatrixNode(parentNodes[i], levels);
    }
  const nodeSelectionId: ISelectionId = nodeSelectionBuilder.createSelectionId();

  4. สร้างอินสแตนซ์ของตัวจัดการการเลือก และใช้ selectionManager.toggleExpandCollapse() วิธีการ ด้วยพารามิเตอร์ของ selectionIdที่คุณสร้างขึ้นสําหรับโหนดที่เลือก ตัวอย่างเช่น

        // handle click events to apply expand\collapse action for the selected node
    button.addEventListener("click", () => {
    this.selectionManager.toggleExpandCollapse(nodeSelectionId);
});

หมายเหตุ

  • ถ้าโหนดที่เลือกไม่ใช่โหนดแถว PowerBI จะละเว้นการเรียกขยายและยุบ และคําสั่งขยายและยุบจะถูกลบออกจากเมนูบริบท
  • พารามิเตอร์ dataRoles จําเป็นสําหรับ showContextMenu เมธอด เฉพาะเมื่อวิชวล drilldown รองรับหรือ expandCollapse คุณลักษณะ หากวิชวลรองรับคุณลักษณะเหล่านี้ แต่ไม่มี dataRoles ให้ ข้อผิดพลาดจะแสดงผลไปยังคอนโซลเมื่อใช้วิชวลของนักพัฒนาหรือหากดีบักวิชวลสาธารณะด้วยการเปิดใช้งานโหมดดีบัก

ข้อควรพิจารณาและข้อจำกัด

  • หลังจากที่คุณขยายโหนด ขีดจํากัดข้อมูลใหม่จะถูกนําไปใช้กับ DataView DataView ใหม่อาจไม่มีโหนดบางโหนดที่แสดงใน DataView ก่อนหน้านี้
  • เมื่อใช้การขยายหรือยุบ จะมีการเพิ่มผลรวมแม้ว่าวิชวลไม่ได้ร้องขอ
  • ไม่สนับสนุนการขยายและการยุบคอลัมน์

เก็บคอลัมน์เมตาดาต้าทั้งหมด

สําหรับ API 5.1.0 หรือใหม่กว่า การทําให้คอลัมน์เมตาดาต้าทั้งหมดได้รับการสนับสนุน คุณลักษณะนี้ช่วยให้วิชวลได้รับเมตาดาต้าสําหรับคอลัมน์ทั้งหมดไม่ว่าการฉายภาพที่ใช้งานอยู่คืออะไร

เพิ่มบรรทัดต่อไปนี้ลงในไฟล์ capabilities.json ของคุณ:

"keepAllMetadataColumns": {
    "type": "boolean",
    "description": "Indicates that visual is going to receive all metadata columns, no matter what the active projections are"
}

การตั้งค่าคุณสมบัติ true นี้จะส่งผลให้ได้รับเมตาดาต้าทั้งหมด รวมถึงจากคอลัมน์ที่ยุบ การตั้งค่าไป false หรือปล่อยไว้โดยไม่ได้กําหนดไว้จะส่งผลให้ได้รับเมตาดาต้าเฉพาะในคอลัมน์ที่มีโปรเจคชันที่ใช้งานอยู่เท่านั้น (ตัวอย่างเช่น ขยาย)

อัลกอริทึมในการลดข้อมูล

อัลกอริทึมการลดข้อมูลจะควบคุมว่าข้อมูลใดและจะได้รับข้อมูลเท่าใดในมุมมองข้อมูล

จํานวนถูกตั้งค่าเป็นจํานวนสูงสุดของค่าที่มุมมองข้อมูลสามารถยอมรับได้ ถ้ามีค่าจํานวนมากกว่า อัลกอริทึมการลดมิติข้อมูลจะกําหนดค่าที่ควรได้รับ

ประเภทของอัลกอริทึมในการลดข้อมูล

มีการตั้งค่าอัลกอริธึมการลดข้อมูลสี่ประเภท:

  • top: ค่าจํานวนแรกจะถูกนํามาจากแบบจําลองความหมาย
  • bottom: ค่าจํานวนสุดท้ายจะถูกนํามาจากแบบจําลองความหมาย
  • sample: มีการรวมรายการแรกและสุดท้าย และ นับ จํานวนหน่วยข้อมูลที่มีช่วงที่เท่ากันระหว่างกัน ตัวอย่างเช่น ถ้าคุณมีแบบจําลองความหมาย [0, 1, 2, ... 100] และ count เป็น 9 คุณจะได้รับค่า [0, 10, 20 ... 100].
  • window: โหลดหน้าต่างของจุดข้อมูลหนึ่งรายการในช่วงเวลาที่มีองค์ประกอบ count ในปัจจุบัน top และ window เทียบเท่ากัน ในอนาคต การตั้งค่าหน้าต่างจะรองรับอย่างสมบูรณ์

ตามค่าเริ่มต้น วิชวล Power BI ทั้งหมดมีอัลกอริทึมการลดข้อมูลสูงสุดที่ใช้กับ count ซึ่งตั้งค่าเป็นจุดข้อมูล 1,000 จุด ค่าเริ่มต้นนี้จะเทียบเท่ากับการตั้งค่าคุณสมบัติต่อไปนี้ใน ไฟล์ capabilities.json :

"dataReductionAlgorithm": {
    "top": {
        "count": 1000
    }
}

คุณสามารถปรับเปลี่ยน ค่า count เป็นค่าจํานวนเต็มใดก็ตามได้สูงถึง 30000 วิชวล Power BI ที่ใช้ภาษา R สามารถรองรับได้ถึง 150000 แถว

การใช้งานอัลกอริทึมในการลดข้อมูล

อัลกอริธึมการลดมิติข้อมูลสามารถใช้ในการแมปมุมมองข้อมูลจัดกลุ่ม ตาราง หรือเมทริกซ์ได้

ในการแมปข้อมูลจัดกลุ่ม คุณสามารถเพิ่มอัลกอริทึมไปยังส่วน "ประเภท" และ/หรือ "กลุ่ม" ของ values สําหรับการแมปข้อมูลแบบจัดกลุ่มได้

"dataViewMappings": {
    "categorical": {
        "categories": {
            "for": { "in": "category" },
            "dataReductionAlgorithm": {
                "window": {
                    "count": 300
                }
            }
        },
        "values": {
            "group": {
                "by": "series",
                "select": [{
                        "for": {
                            "in": "measure"
                        }
                    }
                ],
                "dataReductionAlgorithm": {
                    "top": {
                        "count": 100
                    }
                }
            }
        }
    }
}

ในการแมปมุมมองข้อมูลแบบตาราง ใช้อัลกอริทึมการลดมิติข้อมูลกับ rows ส่วน ของตารางการแมปมุมมองข้อมูล

"dataViewMappings": [
    {
        "table": {
            "rows": {
                "for": {
                    "in": "values"
                },
                "dataReductionAlgorithm": {
                    "top": {
                        "count": 2000
                    }
                }
            }
        }
    }
]

คุณสามารถใช้อัลกอริธึมการลดมิติข้อมูลกับ rows ส่วน และ columns ของเมทริกซ์การแมปมุมมองข้อมูล

เนื้อหาที่เกี่ยวข้อง
