Azure Logic Apps'te iş akışlarından SAP'ye bağlanma

Şunlar için geçerlidir: Azure Logic Apps (Tüketim + Standart)

Bu çok parçalı nasıl yapılır kılavuzu, SAP bağlayıcısını kullanarak Azure Logic Apps'teki bir iş akışından SAP sunucunuza erişmeyi gösterir. SAP bağlayıcısının işlemlerini kullanarak SAP sunucunuzdaki veya diğer sistemlerdeki olaylar tarafından tetiklendiğinde çalıştırılan otomatik iş akışları oluşturabilir ve SAP sunucunuzdaki kaynakları yönetmek için eylemler çalıştırabilirsiniz.

Hem Standart hem de Tüketim mantıksal uygulama iş akışları, çok kiracılı bir ortamda Azure'da barındırılan ve işletilen SAP yönetilen bağlayıcısını sunar. Standart iş akışları, tek kiracılı Azure Logic Apps'te barındırılan ve çalıştırılan SAP yerleşik bağlayıcısını da sunar. Daha fazla bilgi için bkz . Bağlayıcı teknik başvurusu.

Not

Bu kılavuz, SAP Destek Notları ve Bilgi Bankası makaleleri için SAP web sitesinin bağlantılarını paylaşır. Çoğu durumda, tam içeriğe erişmek için oturum açmanız gerekir.

SAP uyumluluğu

SAP bağlayıcısı aşağıdaki SAP sistemleri türleriyle uyumludur:

  • S/4 HANA gibi şirket içi ve bulut tabanlı HANA tabanlı SAP sistemleri.

  • R/3 ve ECC gibi klasik şirket içi SAP sistemleri.

SAP, bağlanmak istediğiniz SAP sistem sürümünü desteklemelidir. Aksi takdirde karşılaşabileceğiniz sorunlar çözülemeyebilir. SAP sistem sürümleri ve bakım bilgileri hakkında daha fazla bilgi için bkz. SAP Ürün Kullanılabilirlik Matrisi (PAM).

SAP bağlayıcısı, SAP NetWeaver tabanlı sistemlerden aşağıdaki ileti ve veri tümleştirme türlerini destekler:

  • Ara Belge (IDoc)

  • İş Uygulaması Programlama Arabirimi (BAPI)

  • Uzak İşlev Çağrısı (RFC) ve İşlem RFC'leri (tRFC)

SAP bağlayıcısı SAP .NET Bağlayıcısı (NCo) kitaplığını kullanır.

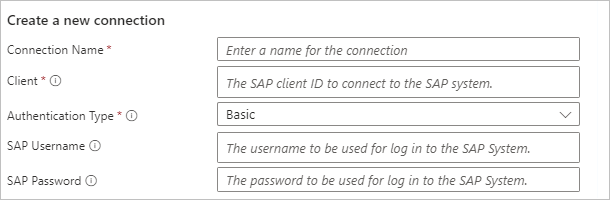

SAP bağlayıcısı işlemlerini kullanmak için önce bağlantınızın kimliğini doğrulamanız ve aşağıdaki seçeneklere sahip olmanız gerekir:

  • Bir kullanıcı adı ve parola sağlayabilirsiniz.

  • SAP bağlayıcısı SAP Secure Network Communications (SNC) ile kimlik doğrulamasını destekler.

SAP NetWeaver çoklu oturum açma (SSO) veya dış ürünlerden gelen güvenlik özellikleri için SNC kullanabilirsiniz. SNC kullanmayı seçerseniz bkz. SNC önkoşulları.

Bağlayıcı teknik başvurusu

SAP bağlayıcısı, mantıksal uygulama türüne ve konak ortamına göre farklı sürümlere sahiptir.

Mantıksal uygulama Ortam Bağlayıcı sürümü
Tüketim Çok Kiracılı Azure Logic Apps Paylaşılan filtrenin altındaki bağlayıcı galerisinde görüntülenen yönetilen bağlayıcı. Daha fazla bilgi için aşağıdaki belgeleri gözden geçirin:

- SAP yönetilen bağlayıcı başvurusu
- Azure Logic Apps'te yönetilen bağlayıcılar
Standart Tek kiracılı Azure Logic Apps ve App Service Ortamı v3 (yalnızca Windows planları) Yönetilen bağlayıcı, Bağlayıcı galerisinde Çalışma Zamanı altında > olarak görünür; yerleşik bağlayıcı ise Yerleşik filtresinin altındaki bağlayıcı galerisinde görünür ve hizmet sağlayıcısı tabanlıdır. Yerleşik bağlayıcı, şirket içi veri ağ geçidi olmayan bir bağlantı dizesi ile Azure sanal ağlarına doğrudan erişebilir. Daha fazla bilgi için aşağıdaki belgeleri gözden geçirin:

- SAP yönetilen bağlayıcı başvurusu
- SAP yerleşik bağlayıcı başvurusu

- Azure Logic Apps'te yönetilen bağlayıcılar
- Azure Logic Apps'teki yerleşik bağlayıcılar

Bağlayıcı farklılıkları

SAP yerleşik bağlayıcısı, SAP yönetilen bağlayıcısından aşağıdaki yollarla önemli ölçüde farklıdır:

  • Şirket içi bağlantılar için şirket içi veri ağ geçidi gerekmez.

    Bunun yerine, SAP yerleşik bağlayıcısı tümleşik sanal ağdaki SAP sunucunuzla doğrudan iletişim kurar ve bu da ağ geçidi için atlama, gecikme ve hata noktalarını önler. Mantıksal uygulama iş akışı uygulamanızla yeniden dağıtılamayan SAP istemci kitaplıklarını karşıya yüklediğinizden veya dağıttığınızdan emin olun. Daha fazla bilgi için bu kılavuzdaki Önkoşullar bölümüne bakın.

  • Standart mantıksal uygulama iş akışları SAP NCo 3.0 sürümünü değil SAP NCo 3.1 istemci kitaplığını gerektirir ve kullanır. Daha fazla bilgi için bkz. Önkoşullar.

  • Varsayılan olarak, SAP yerleşik bağlayıcı işlemleri durum bilgisi yoktur. Ancak, bu işlemler için durum bilgisi olan modu (benzimliği) etkinleştirebilirsiniz.

    Durum bilgisi olan modda SAP yerleşik bağlayıcısı yüksek kullanılabilirlik ve yatay ölçek genişletme yapılandırmalarını destekler. Buna karşılık SAP yönetilen bağlayıcısı, tetikleyiciler için tek bir örnekle ve eylemler için yalnızca yük devretme modundaki kümelerle sınırlı olan şirket içi veri ağ geçidiyle ilgili kısıtlamalara sahiptir. Daha fazla bilgi için bkz . SAP yönetilen bağlayıcısı - Bilinen sorunlar ve sınırlamalar.

  • 100 MB'a kadar olan yük boyutları desteklenir, bu nedenle büyük istekler için blob URI'sini kullanmanız gerekmez.

  • BAPI Çağrısı, RFC Çağrısı ve IDoc Gönder için belirli eylemler kullanılabilir. Bu ayrılmış eylemler durum bilgisi olan BAPI'ler, RFC işlemleri ve IDoc yinelenenleri kaldırma için daha iyi bir deneyim sağlar ve eski SOAP Windows Communication Foundation (WCF) mesajlaşma modelini kullanmaz.

    BAPI Çağrısı eylemi, döndürülen JSON ile en çok iki yanıt içerir:

    • Çağrılan BAPI'den gelen XML yanıtı.

    • Otomatik Onay seçeneğini etkinleştirdiğinizde, BAPI onay veya BAPI geri alma yanıtı.

      Bu özellik, SAP yönetimli bağlayıcıda, otomatik komut davranışının sonucunun sessiz çalışması ve sadece günlükler aracılığıyla fark edilmesi sorununu çözer.

  • Standart mantıksal uygulama iş akışları, Kişisel Güvenlik Ortamı (PSE) ve PSE parolası belirtebileceğiniz uygulama ayarları sağlar.

    Bu değişiklik, desteklenmeyen ve SAP bağlantı hatalarına neden olan birden çok PSE dosyasını karşıya yüklemenizi engeller. Tüketim mantığı uygulaması iş akışlarında SAP yönetilen bağlayıcısı, bu değerleri bağlantı parametreleri aracılığıyla belirtmenize olanak tanır ve bu da birden çok PSE dosyasını karşıya yüklemenize olanak tanır ve desteklenmez ve SAP bağlantı hatalarına neden olur.

  • SAP tarafından yönetilen bağlayıcıya kıyasla daha uzun bir zaman aşımı süresi.

    SAP yerleşik bağlayıcısı, paylaşılan, genel, çok kiracılı Azure altyapısında çalışan SAP yönetilen bağlayıcısından farklı olarak Azure Logic Apps çalışma zamanında yerel olarak çalışır. Bu tasarım farkı, Runtime.FlowRunRetryableActionJobCallback.ActionJobExecutionTimeout ve functionTimeout adlı host.json ayarlarını kullanarak Standart mantıksal uygulama kaynağındaki varsayılan zaman aşımı değerini değiştirebileceğiniz anlamına gelir.

    Zaman aşımı değerini ayarlama özelliği, SAP yerleşik bağlayıcı as-is'ı uzun süreli çalışan eşzamanlı talepler için kullanmanıza olanak tanır. Aksi takdirde, bu istekler SAP yönetilen bağlayıcıda uzun süre çalışan web kancası tabanlı istekler için eylem modelini kullanmak zorundadır ve eşzamanlı istekler için çok daha kısa, iki dakikalık bir zaman aşımına sahiptir.

  • guid ve tId parametreleri nerede bulunur?

    guid ve tId için XML parametreleri artık giriş ve çıkış XML yüklerinde bulunmamaktadır. Bunun yerine, parametreleri iş akışı tasarımcısında Parametreler sekmesinde ve dinamik çıkış ifadeleri olarak açık parametreler olarak bulabilirsiniz.

  • Boş XML öğelerini işleme

    • SAP yerleşik bağlayıcısı: Boş xml öğesi, açık boş değer veya varsayılan değer içeren bir SAP parametresi olarak değerlendirilir. Parametrenin SAP'ye gönderilmesini atlamak için, boş öğeyi giriş yükünden kaldırabilirsiniz.

    • SAP yönetilen bağlayıcısı: Boş bir XML öğesi eksik parametre olarak yorumlanır ve SAP işlevine gönderilmez.

    Örnek

    Aşağıdaki SAP RFC giriş yüküne sahip olduğunuzu varsayalım:

    <RfcName>
   <Parameter></Parameter>
</RfcName>

    • SAP yerleşik bağlayıcısında SAP RFC çağrısı parametresini açık boş bir değer ('') olarak içerir.

    • SAP yönetilen bağlayıcısında SAP RFC çağrısı parametreyi tamamen atlar.

  • Boşluk karakterlerini kırpma

    SAP yerleşik bağlayıcısı, XML öğelerindeki boşluk karakterlerini otomatik olarak kırpıyor.

    Örneğin, aşağıdaki girişe sahip olduğunuzu varsayalım:

    <RfcName>
   <Parameter>   </Parameter>
</RfcName>

    SAP RFC işlev çağrısında , Parametre değerindeki boşluk boş dize ('') olarak kabul edilir ve kırpılır. Çağrının yükte sağlanan boşlukları tam olarak koruduğundan emin olmak için, xml:space="preserve" ile uyumlu olacak şekilde, öğeyle birlikte özniteliğini ekleyin, örneğin:

    <RfcName>
   <Parameter xml:space="preserve">   </Parameter>
</RfcName>

  • IDoc biçimini doğrulama

    • SAP yerleşik bağlayıcısı: Eylem girişlerinde belirtilen IDoc Format karşısında giriş yükünü kesin bir şekilde doğrular. Sağlanan IDoc Format ve giriş XML IDoc yapısı arasında bir uyuşmazlık varsa, yerleşik bağlayıcı bir hata oluşturur.

    • SAP yönetilen bağlayıcısı: Doğrudan giriş yükünden IDoc biçimini çıkararak tam olarak eşleşen bir biçim gerektirmeyerek daha fazla esneklik sağlar.

  • BizTalk XML grup kesimlerini işleme

    • SAP yerleşik bağlayıcısı: Şema oluşturucu tarafından tanımlanan şemayı kesinlikle izler.

      • (grup segmenti) ile GRP biten bir kesim, örnek başına yalnızca bir kez alt segment tanımlamalıdır.

      • Birden çok alt segment kümesini temsil etmek için, her örneğin kendi alt segment kümesini içermesi için grup kesiminin birden çok örneğini oluşturun.

    • SAP tarafından yönetilen bağlayıcı: Tek bir grup segmentinde alt elemanların birden çok tekrarına izin verir. Bu yinelemeler, grup kesiminin birden çok örneği olarak yorumlanır.

    Örnek davranış

    Aşağıdaki yapıda, SAP yerleşik bağlayıcısı tarafından reddedilen birden çok alt öğe dizisini tanımlayan tek bir grup bölümü bulunmaktadır.

    <ns2:E2EDKT1002GRP>
   <ns2:E2EDKT1002>
      <ns2:DATAHEADERCOLUMN_SEGNAM>E2EDKT1002</ns2:DATAHEADERCOLUMN_SEGNAM>
      <ns2:TDID>FD</ns2:TDID>
   </ns2:E2EDKT1002>
   <ns2:E2EDKT2001>
      <ns2:DATAHEADERCOLUMN_SEGNAM>E2EDKT2001</ns2:DATAHEADERCOLUMN_SEGNAM>
      <ns2:TDLINE>CRSD</ns2:TDLINE>
   </ns2:E2EDKT2001>
   <ns2:E2EDKT1002>
      <ns2:DATAHEADERCOLUMN_SEGNAM>E2EDKT1002</ns2:DATAHEADERCOLUMN_SEGNAM>
      <ns2:TDID>DTP</ns2:TDID>
   </ns2:E2EDKT1002>
   <ns2:E2EDKT2001>
      <ns2:DATAHEADERCOLUMN_SEGNAM>E2EDKT2001</ns2:DATAHEADERCOLUMN_SEGNAM>
      <ns2:TDLINE>OriginalRelease:0|</ns2:TDLINE>
      <ns2:TDFORMAT>/</ns2:TDFORMAT>
   </ns2:E2EDKT2001>
</ns2:E2EDKT1002GRP>

    Bunun yerine, her E2EDKT1002GRP grup örneğinin yalnızca tek bir alt kesim dizisi içerdiği SAP yerleşik bağlayıcısı için aşağıdaki yapıyı kullanın:

    <ns2:E2EDKT1002GRP>
   <ns2:E2EDKT1002>
      <ns2:DATAHEADERCOLUMN_SEGNAM>E2EDKT1002</ns2:DATAHEADERCOLUMN_SEGNAM>
      <ns2:TDID>FD</ns2:TDID>
   </ns2:E2EDKT1002>
   <ns2:E2EDKT2001>
      <ns2:DATAHEADERCOLUMN_SEGNAM>E2EDKT2001</ns2:DATAHEADERCOLUMN_SEGNAM>
      <ns2:TDLINE>CRSD</ns2:TDLINE>
   </ns2:E2EDKT2001>
</ns2:E2EDKT1002GRP>
<ns2:E2EDKT1002GRP>
   <ns2:E2EDKT1002>
      <ns2:DATAHEADERCOLUMN_SEGNAM>E2EDKT1002</ns2:DATAHEADERCOLUMN_SEGNAM>
      <ns2:TDID>DTP</ns2:TDID>
   </ns2:E2EDKT1002>
   <ns2:E2EDKT2001>
      <ns2:DATAHEADERCOLUMN_SEGNAM>E2EDKT2001</ns2:DATAHEADERCOLUMN_SEGNAM>
      <ns2:TDLINE>OriginalRelease:0|</ns2:TDLINE>
      <ns2:TDFORMAT>/</ns2:TDFORMAT>
   </ns2:E2EDKT2001>
</ns2:E2EDKT1002GRP>

  • Yerleşik tetikleyici davranışı

    • İsim alanı oluşturma

      Tetikleyici, SAP tetikleyici yükü içinde ad alanını oluşturmak için, IDoc (BizTalk XML veya düz XML) ayrıştırılmadan önce alınan IDoc meta verilerinden sürüm numarasını kullanır. Bu kaynağı geçersiz kılmak ve bunun yerine denetim kaydındaki sürüm numarasını kullanmak için iş akışı tasarımcısına gidin ve tetikleyici giriş parametrelerinde EnforceControlRecordNamespace özelliğini true olarak ayarlayın.

    • Boş öğeleri işleme

      Varsayılan olarak, SAP tetikleyicisi çıkış yüküne boş öğeler içermez. Tetikleyici çıkışına boş öğeler eklemek için iş akışı tasarımcısına gidin ve tetikleyici giriş parametrelerinde EnableEmptyXmlNode özelliğini true olarak ayarlayın.

  • Yerleşik Şema Oluştur eylemi

    • SapActionUris parametresini ve dosya sistemi seçici deneyimini kullanan SAP yönetilen bağlayıcısında BAPI, IDoc, RFC ve tRFC gibi birden çok işlem türü arasından seçim yapabilirsiniz.

    • Özel değer olarak doğrudan bir parametre adı sağlayabilirsiniz. Örneğin, RFC Adı parametresini RFC Çağır eyleminden belirtebilirsiniz. Karşılaştırmak gerekirse SAP yönetilen bağlayıcısında karmaşık bir Eylem URI parametre adı sağlamanız gerekir.

    • Tasarım gereği bu eylem, SAP tarafından yönetilen bağlayıcının desteklediği tek eylem yürütmesinde RFC'ler, BAPI'ler veya IDocs için birden çok şema oluşturmayı desteklemez. Bu özellik değişikliği artık tek bir çağrıda büyük miktarda içerik gönderme girişimlerini engelliyor.

Bağlayıcı parametreleri

SAP bağlayıcısı, basit dize ve sayı girişlerinin yanı sıra aşağıdaki tablo parametrelerini (Type=ITAB girişler) kabul eder:

  • Eski SAP sürümleri için hem giriş hem de çıkış olan tablo yönü parametreleri.
  • Daha yeni SAP sürümleri için tablo yönü parametrelerinin yerini alan parametre değişiklikleri.
  • Hiyerarşik tablo parametreleri.

Bilinen sorunlar ve sınırlamalar

SAP yönetilen bağlayıcısı

  • SAP bağlayıcısı şu anda SAP yönlendirici dizelerini desteklememektedir. Şirket içi veri ağ geçidi, ağ geçidinin bağlanmak istediğiniz SAP sistemine doğrudan ulaşabileceği bir sanal ağda bulunmalıdır.

  • Genel olarak SAP tetikleyicisi veri ağ geçidi kümelerini desteklemez. Bazı yük devretme durumlarında SAP sistemiyle iletişim kuran veri ağ geçidi düğümü etkin düğümden farklı olabilir ve bu da beklenmeyen davranışlara neden olur.

    • İleti gönderme senaryoları için yük devretme modundaki veri ağ geçidi kümeleri desteklenir.

    • Durum bilgisi olan SAP eylemleri , yük dengeleme modunda veri ağ geçidi kümelerini desteklemez. Durum bilgisi olan iletişimler aynı veri ağ geçidi kümesi düğümünde kalmalıdır. Veri ağ geçidini küme dışı modda veya yalnızca yük devretme için ayarlanmış bir kümede kullanın. Örneğin, bu senaryo aşağıdaki eylemler için geçerlidir:

      • Oturum Kimliği değeri belirten tüm eylemler
      • [BAPI] İşleme işlemi
      • [BAPI] Geri alma işlemi
      • [BAPI - RFC] Durum bilgisi olan oturumu kapat
      • [BAPI - RFC] Durum bilgisi olan oturum oluşturma

  • SAP'de [BAPI] Çağrı yöntemi adlı eylemde, eylem tarafından döndürülen CallBapiResponse nesnesinde en az bir uyarı varsa, otomatik komut özelliği BAPI değişikliklerini işlemez. Uyarılara rağmen BAPI değişikliklerini işlemek için şu adımları izleyin:

    1. [BAPI - RFC] Durum bilgisi olan oturum oluştur adlı eylemi kullanarak açıkça bir oturum oluşturun.
    2. SAP'de [BAPI] Çağrı yöntemi adlı eylemdeOtomatik İşleme seçeneğini devre dışı bırakın.
    3. Bunun yerine [BAPI] İşleme işlemi adlı eylemi çağırın.

SAP İleti Sunucusuna IP tabanlı bağlantılar (yük dengeli yapılandırma)

BIR SAP İleti Sunucusuna bağlanmak için yük dengeleyici gibi bir IP adresi belirtirseniz, bağlantı yine de "ana bilgisayar adı SAPDBSERVER01.example.com bilinmiyor" gibi bir hata iletisiyle başarısız olabilir. İleti sunucusu, SAP bağlayıcısına arka uç SAP Uygulama Sunucusu'na veya yük dengeleyicinin arkasındaki sunucuya bağlantı için bir konak adı kullanmasını ister. DNS ana bilgisayar adını çözemezse, bağlantı başarısız olur.

Bu sorun için aşağıdaki geçici çözümler veya çözümler mevcuttur:

  • SAP bağlayıcısı için şirket içi veri ağ geçidine sahip bilgisayar gibi bağlantıyı yapan istemcinin ileti sunucusu tarafından döndürülen ana bilgisayar adlarını çözümleyebildiğinden emin olun.

  • RZ11 adlı işlemde ms/lg_with_hostname=0 adlı SAP ayarını değiştirin veya ekleyin.

Sorun bağlamı veya arka plan

SAP, .NET bağlayıcısını (NCo) sürüm 3.1'e yükselterek bağlayıcının ileti sunucularından arka uç sunucularına bağlantı isteme biçimini değiştirdi. Bağlayıcıyı adlı ms/lg_with_hostname=0ayar aracılığıyla önceki API'yi kullanmaya zorlamadığınız sürece bağlayıcı artık ileti sunucusu tarafından uygulama sunucusu çözümlemesi için yeni bir API kullanıyor. Daha fazla bilgi için bkz . OTURUM Açma Grubu oturum açma sırasında dikkate alınmayan SAP KB Makalesi 3305039 - SMLG IP Adresi ayarı.

Önkoşullar

  • Bir Azure hesabı ve aboneliği Henüz bir Azure aboneliğiniz yoksa ücretsiz bir Azure hesabına kaydolun.

  • Azure Logic Apps'ten erişmek istediğiniz SAP Uygulama sunucusu veya SAP İleti sunucusu .

    • RFC kullanımına izin vermek için SAP sunucunuzu ve kullanıcı hesabınızı ayarlayın.

      Desteklenen kullanıcı hesabı türlerini ve her eylem türü (RFC, BAPI, IDoc) için gereken en düşük yetkilendirmeyi içeren daha fazla bilgi için bkz . SAP Notu: 460089 - Dış RFC programları için en düşük yetkilendirme profilleri.

    • SAP kullanıcı hesabınızın aşağıdaki işlemler için işlev grubuna RFC_METADATA ve ilgili işlev modüllerine erişmesi gerekir:

      İşlemler İşlev modüllerine erişim
      RFC eylemleri RFC_GROUP_SEARCH ve DD_LANGU_TO_ISOLA
      BAPI eylemleri BAPI_TRANSACTION_COMMIT, BAPI_TRANSACTION_ROLLBACK, RPY_BOR_TREE_INIT, SWO_QUERY_METHODSve SWO_QUERY_API_METHODS
      IDoc eylemleri IDOCTYPES_LIST_WITH_MESSAGES, IDOCTYPES_FOR_MESTYPE_READ, INBOUND_IDOCS_FOR_TID, OUTBOUND_IDOCS_FOR_TID, GET_STATUS_FROM_IDOCNRve IDOC_RECORD_READ
      SAP tablosu eylemini okuma RFC BBP_RFC_READ_TABLE veya RFC_READ_TABLE
      SAP bağlantınız için SAP sunucusuna kesin minimum erişim izni verme RFC_METADATA_GET ve RFC_METADATA_GET_TIMESTAMP

  • SAP sunucunuza erişmek istediğiniz mantıksal uygulama iş akışı.

  • Varsayılan olarak, SAP yerleşik bağlayıcı işlemleri durum bilgisi yoktur. Bu işlemleri durum bilgisi olan modda çalıştırmak için bkz . Durum bilgisi olmayan yerleşik bağlayıcılar için durum bilgisi olan modu etkinleştirme.

    Durum bilgisi olan iletişimler işleme sırasında aynı iş akışı örneğinde kalmalıdır. Standart mantıksal uygulama, gerektiğinde iş yükünü birden çok iş akışı örneğine dağıtmak için çapraz ölçeklenebilir. Bu gereksinim aşağıdaki işlem türleri için geçerlidir:

    • [BAPI] İşleme işlemi gibi bir Oturum Kimliği değeri belirten tüm eylemler.

    • Şu eylemler dışında bir İşlem Kimliği değeri belirten tüm eylemler: [IDOC - RFC] İşlem kimliğini onaylayın ve [IDoc] İşlem için IDoc listesini alın.

    • SAP sunucusuna yanıt verme

  • İleti alındığında adlı SAP yönetilen veya yerleşik bağlayıcı tetikleyicisini kullanmak için aşağıdaki görevleri tamamlayın:

    • SAP ağ geçidi güvenlik izinlerinizi veya Erişim Denetimi Listenizi (ACL) ayarlayın. Secinfo ve reginfo dosyalarını gösteren Ağ Geçidi İzleyicisi

      Aşağıdaki izin ayarı gereklidir:

      P TP=LOGICAPP HOST=<on-premises-gateway-server-IP-address> ACCESS=*

      Bu satır aşağıdaki biçime sahiptir:

      P TP=<trading-partner-identifier-(program-name)-or-*-for-all-partners> HOST=<comma-separated-list-with-external-host-IP-or-network-names-that-can-register-the-program> ACCESS=<*-for-all-permissions-or-a-comma-separated-list-of-permissions>

      SAP ağ geçidi güvenlik izinlerini yapılandırmazsanız aşağıdaki hatayı alabilirsiniz:

      Konak ana bilgisayar <adından tp Microsoft.PowerBI.EnterpriseGateway kaydına> izin verilmiyor

      Daha fazla bilgi için bkz. SAP KB Makalesi 1850230 - GW: "tp <program kimliğinin> kaydına izin verilmiyor".

    • Erişim Denetim Listesi (ACL) sorunlarını bulmanıza yardımcı olması için SAP ağ geçidi güvenlik günlüğünüzü ayarlayın. Daha fazla bilgi için SAP ağ geçidi günlüğünün nasıl ayarlanacağına dair yardım makalesine bakın.

    • RFC Bağlantılarını Yapılandırma (T-Code SM59) iletişim kutusunda, TCP/IP türüyle bir RFC bağlantısı oluşturun. Etkinleştirme Türünün Kayıtlı Sunucu Programı olarak ayarlandığından emin olun. RFC bağlantısının Hedef Sistem değeriyle İletişim Türünü Unicode olarak ayarlayın.

    • Düz Dosya Kod Çözme eylemiyle birlikte IDOC Biçimi parametresi FlatFile olarak ayarlanmış bu SAP tetikleyicisini kullanırsanız, değerini early_terminate_optional_fieldsolarak ayarlayarak düz dosya şemanızda özelliğini kullanmanız true gerekir.

      tRFC çağrısında IDOC_INBOUND_ASYNCHRONOUS SAP tarafından gönderilen düz dosya IDoc veri kaydı tam SDATA alanı uzunluğuna doldurulmadığından bu gereksinim gereklidir. Azure Logic Apps, SAP'den alınan doldurma olmadan düz dosya IDoc özgün verilerini sağlar. Ayrıca, bu SAP tetikleyicisini Düz Dosya Kod Çözme eylemiyle birleştirdiğinizde, eyleme sağlanan şema eşleşmelidir.

    • Tüketim ve Standart iş akışlarında, İleti alındığında adlı SAP yönetilen tetikleyicisi, bir web kancası aboneliğini yenilemek ve abonelikten çıkmak için aynı URI konumunu kullanır. Yenileme işlemi HTTP PATCH yöntemini, abonelikten çıkma işlemi ise HTTP DELETE yöntemini kullanır. Bu davranış, bir yenileme işleminin tetikleyicinizin geçmişinde abonelikten çıkma işlemi olarak görünmesine neden olabilir, ancak tetikleyici HTTP yöntemi olarak değil PATCHkullandığından DELETE işlem yine de bir yenileme işlemidir.

      Standart iş akışlarında, İleti alındığında adlı SAP yerleşik tetikleyicisi bunun yerine Azure İşlevleri tetikleyicisini kullanır ve yalnızca SAP'den gerçek geri çağırmaları gösterir.

    • SAP yerleşik bağlayıcısının tetikleyicisi olan Bir ileti alındığında için, Azure Logic Apps'te durum bilgisi olmayan yerleşik bağlayıcılar için durum bilgisi modunu etkinleştirme başlığındaki adımları takip ederek sanal ağ entegrasyonunu ve özel bağlantı noktalarını açmanız gerekir. Aksi takdirde, bu gereksinimler olmadan SAP sunucusuna yanıt ver adlı eylem düzgün çalışmak için gerekli durumda olmayabilir.

      Tetikleyiciyi yerel olarak çalıştırmak için iş akışını Visual Studio Code'da çalıştırabilirsiniz. Visual Studio Code kurulum gereksinimleri ve daha fazla bilgi için bkz. Visual Studio Code ile Azure Logic Apps'te Standart iş akışları oluşturma. Visual Studio Code'u yüklediğiniz bilgisayarda aşağıdaki ortam değişkenlerini de ayarlamanız gerekir:

    • WEBSITE_PRIVATE_IP: Bu ortam değişkeni değerini localhost adresi olarak 127.0.0.1 olarak ayarlayın.
    • WEBSITE_PRIVATE_PORTS: Bu ortam değişkeni değerini yerel bilgisayarınızda iki boş ve kullanılabilir bağlantı noktası olarak ayarlayarak değerleri virgülle (,) ayırın, örneğin 8080.8088.

  • ÖRNEK bir IDoc dosyası gibi SAP sunucunuza gönderilecek ileti içeriği. Bu içerik XML biçiminde olmalı ve kullanmak istediğiniz SAP eyleminin ad alanını içermelidir. Düz dosya şemasına sahip IDocs'ları BIR XML zarfı içinde sarmalayarak gönderebilirsiniz.

  • Mantıksal uygulama iş akışınızdan SAP'ye IDocs göndermek istediğiniz senaryolar için, iş akışınızın zaman aşımına girmemesi için SAP işleme modunuzu varsayılan Tetikleyici anında tetikle ayarından Arka plan programına göre tetikle olarak değiştirin.

    SAP sisteminiz yük altındaysa, kuyruğa alınan IDoc zaman aşımına uğrayabilir. Örnek bir senaryo, iş akışınızın bir seferde SAP'ye bir grup IDoc göndermesidir. Varsayılan işleme modu, bir IDoc'un işlemi tamamlanana kadar SAP sisteminizin IDoc iletimi için gelen çağrıyı engellemesine neden olur. Azure Logic Apps'te iş akışı eylemleri varsayılan olarak 2 dakikalık zaman aşımına sahiptir.

    SAP sisteminizin işlem modunu değiştirmek için şu adımları izleyin:

    1. SAP'de SAP iş ortağı profilini bulun ve İş ortağı profilleri ayarlarını açın. We20 işlem kodunu (T-Code) /n ön eki ile kullanabilirsiniz.

    2. Gelen seçenekleri sekmesinde, İşlev Modülüne Göre İşleniyor'un altında, ayarı Hemen Tetikle'den Arka plan programına göre tetikle olarak değiştirin.

      Arka plan programı tarafından tetikleyici ayarı, IDoc işlemeyi bitirene kadar bağlantıyı engellemek yerine temel alınan IDoc aktarım tRFC çağrısının IDOC_INBOUND_ASYNCHRONOUS hemen tamamlanmasını sağlar. Ancak, bu ayar yalnızca IDoc SAP KB Makalesi 1777090 uyarınca Hızlı davranış üzerine yazma segmentini içermiyorsa çalışır; bu durum, WE20'de "Arka plan programıyla tetikle" seçeneği seçilmiş olmasına rağmen IDoc'ların hemen işlenmesi durumunu kapsar.

    Daha fazla bilgi edinmek için aşağıdaki kaynaklara bakın:

Ağ bağlantısı önkoşulları

SAP sistemi, SAP .NET Bağlayıcısı (NCo) kitaplığının ana bilgisayarından ağ bağlantısı gerektirir:

  • Çok kiracılı Azure Logic Apps'teki Tüketim mantıksal uygulaması iş akışları için şirket içi veri ağ geçidi SAP .NET Bağlayıcısı (NCo) kitaplığını barındırmaktadır. Şirket içi veri ağ geçidi kümesi kullanıyorsanız, kümenin tüm düğümleri SAP sistemine ağ bağlantısı gerektirir.

  • Tek kiracılı Azure Logic Apps'teki Standart mantıksal uygulama iş akışları için mantıksal uygulama kaynağı SAP .NET Bağlayıcısı (NCo) kitaplığını barındırıyor. Bu nedenle mantıksal uygulama kaynağının sanal ağ tümleştirmesini etkinleştirmesi ve bu sanal ağın SAP sistemine ağ bağlantısı olması gerekir.

SAP sistem için gerekli ağ bağlantısı aşağıdaki sunucuları ve hizmetleri içerir:

  • SAP Application Server, Dispatcher hizmeti (tüm Oturum Açma türleri için)

    SAP sisteminiz birden çok SAP Uygulama Sunucusu içerebilir. SAP .NET Bağlayıcısı (NCo) kitaplığının konağı, her sunucuya ve hizmetlerine erişim gerektirir.

  • SAP İleti Sunucusu, İleti hizmeti (Oturum Açma türü Grubu için)

    İleti Sunucusu ve hizmeti bir veya daha fazla Uygulama Sunucusu Dağıtıcı hizmetine yeniden yönlendirilir. SAP .NET Bağlayıcısı (NCo) kitaplığının konağı, her sunucuya ve hizmetlerine erişim gerektirir.

  • SAP Gateway Sunucusu, Ağ Geçidi hizmeti

  • SAP Gateway Server, Ağ Geçidi güvenli hizmeti

    SAP sistem için gerekli ağ bağlantısı, Güvenli Ağ İletişimleri (SNC) ile kullanılacak bu sunucuyu ve hizmeti de içerir.

Application Server, Dispatcher hizmetinden Gateway Server'a isteklerin yeniden yönlendirilmesi, Ağ Geçidi hizmeti otomatik olarak SAP .NET Bağlayıcısı (NCo) kitaplığında gerçekleşir. Bu yeniden yönlendirme, bağlantı parametrelerinde yalnızca Application Server, Dispatcher hizmet bilgileri sağlansa bile gerçekleşir.

SAP sisteminizin önünde bir yük dengeleyici kullanıyorsanız, tüm hizmetleri ilgili sunucularına yeniden yönlendirmeniz gerekir.

SAP hizmetleri ve bağlantı noktaları hakkında daha fazla bilgi için bkz. Tüm SAP Ürünlerinin TCP/IP Bağlantı Noktaları.

Not

SAP .NET Bağlayıcısı (NCo) kitaplığının ana bilgisayarından ağ bağlantısını etkinleştirdiğinizden ve güvenlik duvarlarında ve ağ güvenlik gruplarında gerekli bağlantı noktalarının açık olduğundan emin olun. Aksi takdirde, IŞ ortağına NI (ağ arabirimi) bileşeninden ulaşılmaması gibi hataları ve WSAECONNREFUSED: Bağlantı reddedildi gibi hata metinlerini alırsınız.

SAP NCo istemci kitaplığı önkoşulları

SAP bağlayıcısını kullanmak için Microsoft .NET 3.1 için SAP Connector NCo istemci kitaplığını yüklemeniz gerekir. Aşağıdaki listede SAP bağlayıcısını kullandığınız iş akışına göre SAP NCo istemci kitaplığının önkoşulları açıklanmaktadır:

  • Sürüm:

  • İstemci kitaplığının varsayılan yükleme klasöründen derleme (.dll) dosyalarını aşağıdaki senaryonuza göre başka bir konuma kopyalayın. SAP yönetilen bağlayıcıyı yalnızca isteğe bağlı olarak kullanıyorsanız, SAP NCo istemci kitaplığını yüklediğinizde Genel Bütünleştirilmiş Kod Önbelleği kaydı'nı seçin. SAP yerleşik bağlayıcısı şu anda GAC kaydını desteklememektedir.

    • Çok kiracılı Azure Logic Apps'te çalışan ve şirket içi veri ağ geçidinizi kullanan bir Tüketim iş akışı için, aşağıdaki derleme (.dll) dosyalarını şirket içi veri ağ geçidi yükleme klasörüne kopyalayın; örneğin, C:\Program Files\On-Premises Data Gateway. SAP NCo 3.0 istemci kitaplığı aşağıdaki derlemeleri içerir:

      • libicudecnumber.dll
      • rscp4n.dll
      • sapnco.dll
      • sapnco_utils.dll

      Derleme dosyalarını veri ağ geçidinin yükleme klasörüne kopyaladığınızdan emin olun. Aksi takdirde SAP bağlantınız hata iletisiyle başarısız olabilir. Lütfen hesap bilgilerinizi ve/veya izinlerinizi denetleyin ve yeniden deneyin. .NET derleme bağlama günlük görüntüleyicisini kullanarak diğer sorunları giderebilirsiniz. Bu araç, derleme dosyalarınızın doğru konumda olup olmadığını denetlemenize olanak tanır.

    • Standart iş akışları için, aşağıdaki derleme (.dll) dosyalarını Azure portalındaki mantıksal uygulama kaynağınıza veya Visual Studio Code'daki yerel mantıksal uygulama projenize yükleyebileceğiniz bir konuma kopyalayın. SAP NCo 3.1 istemci kitaplığı aşağıdaki derlemeleri içerir:

      • rscp4n.dll
      • sapnco.dll
      • sapnco_utils.dll

SAP NCo istemci kitaplığı, .NET Framework, .NET çalışma zamanı ve veri ağ geçidi arasında aşağıdaki ilişkiler vardır:

  • Hem Microsoft SAP Bağdaştırıcısı hem de ağ geçidi konak hizmeti .NET Framework 4.7.2 kullanır.

  • .NET Framework 4.0 için SAP NCo, .NET çalışma zamanı 4.0 ile 4.8 arasında çalışan işlemlerle çalışır.

  • .NET Framework 2.0 için SAP NCo, .NET çalışma zamanı 2.0 ile 3.5 arasında çalışan işlemlerle çalışır, ancak artık en son ağ geçidiyle çalışmaz.

SNC önkoşulları

Şirket içi veri ağ geçidini ve isteğe bağlı olarak SNC'yi kullanan çok kiracılı Azure Logic Apps'teki Tüketim iş akışları için aşağıdaki ayarları da yapılandırmanız gerekir.

  • SNC kitaplık sürümünüzün ve bağımlılıklarının SAP ortamınızla uyumlu olduğundan emin olun. Kitaplık uyumluluğu sorunlarını gidermek için şirket içi veri ağ geçidinizi ve veri ağ geçidi günlüklerinizi kullanabilirsiniz.

  • SAP NCo 3.0 istemci kitaplığındaki aşağıdaki derleme (.dll) dosyalarını şirket içi veri ağ geçidinin yükleme klasörüne kopyaladığınızdan emin olun( örneğin, C:\Program Files\On-Premises Data Gateway).

    • libicudecnumber.dll
    • rscp4n.dll
    • sapnco.dll
    • sapnco_utils.dll

  • SAPGENPSE yardımcı programı için özellikle sapgenpse.exe kullanmanız gerekir.

  • Bağlantınız için bir Kişisel Güvenlik Ortamı (PSE) sağlarsanız, şirket içi veri ağ geçidiniz için PSE ve SECUDIR'ı kopyalayıp ayarlamanız gerekmez.

  • SNC'yi sapseculib, Kerberos veya NTLM gibi bir dış güvenlik ürünü aracılığıyla etkinleştirirseniz, SNC kitaplığının veri ağ geçidi yüklemenizle aynı bilgisayarda bulunduğundan emin olun. Bu görev için, SNC kitaplığının ikili dosyalarını yerel bilgisayarınızdaki veri ağ geçidi yüklemesi ile aynı klasöre kopyalayın; örneğin, C:\Program Files\On-Premises Data Gateway.

    Not

    Veri ağ geçidi yüklemesi ve SNC kitaplığı olan bilgisayarda, SNC_LIB ve SNC_LIB_64 için ortam değişkenlerini ayarlamayın. Aksi takdirde, bu değişkenler bağlayıcıdan geçirilen SNC kitaplık değerinden önceliklidir.

  • SNC'yi çoklu oturum açma (SSO) ile kullanmak için veri ağ geçidi hizmetinin sap kullanıcısıyla eşlenen bir kullanıcı olarak çalıştığından emin olun. Ağ geçidi hizmet hesabının varsayılan hesabını değiştirmek için Hesabı değiştir'i seçin ve kullanıcı kimlik bilgilerini girin.

    Ağ geçidi hizmet hesabını değiştirme düğmesinin seçili olduğu şirket içi veri ağ geçidi yükleyicisini ve Hizmet Ayarları sayfasını gösteren ekran görüntüsü.

SNC'yi etkinleştirme hakkında daha fazla bilgi için bkz. Güvenli Ağ İletişimlerini (SNC) Etkinleştirme.

Azure Logic Apps ortamı önkoşulları

Çok kiracılı Azure Logic Apps'teki tüketim iş akışı için SAP yönetilen bağlayıcısı, şirket içi veri ağ geçidi aracılığıyla SAP sistemleriyle tümleşir. Örneğin, iş akışınızın SAP sistemine ileti gönderdiği senaryolarda veri ağ geçidi bir RFC istemcisi gibi davranır ve iş akışınızdan alınan istekleri SAP'ye iletir. Benzer şekilde, iş akışınızın SAP'den bir ileti aldığı senaryolarda veri ağ geçidi, SAP'den istek alan ve bunları iş akışınıza ileten bir RFC sunucusu işlevi görür.

  1. Bağlandığınız SAP sistemiyle aynı sanal ağda bulunan bir konak bilgisayarda veya sanal makinede, şirket içi veri ağ geçidini indirip yükleyin.

    Veri ağ geçidi, şirket içi verilere ve kaynaklara güvenli bir şekilde erişmenize yardımcı olur. Ağ geçidinin desteklenen bir sürümünü kullandığınızdan emin olun. Ağ geçidinizle ilgili bir sorun yaşıyorsanız, sorununuzu çözmek için güncelleştirmeler içerebilecek en son sürüme yükseltmeyi deneyin.

  2. Azure portalında, şirket içi veri ağ geçidi yüklemeniz için bir Azure ağ geçidi kaynağı oluşturun.

  3. Şirket içi veri ağ geçidi yüklemenizle aynı yerel bilgisayarda en son SAP NCo istemci kitaplığını indirip yükleyin.

  4. Şirket içi veri ağ geçidi yüklemenize sahip ana bilgisayar için ağ ana bilgisayar adlarını ve hizmet adları çözümlemesini yapılandırın.

    • Azure Logic Apps'ten gelen bağlantılarda konak adlarını veya hizmet adlarını kullanmak için, her SAP Uygulaması, İleti ve Ağ Geçidi sunucusu için kendi hizmetleriyle birlikte ad çözümlemesi ayarlamanız gerekir:

      • %windir%\System32\drivers\etc\hosts dosyasında veya şirket içi veri ağ geçidi yüklemeniz için ana bilgisayar tarafından kullanılabilen DNS sunucusunda ağ ana bilgisayar adı çözümlemesini ayarlayın.

      • %windir%\System32\drivers\etc\services dosyasında hizmet adı çözümlemesini ayarlayın.

    • Bağlantı için ağ ana bilgisayar adlarını veya hizmet adlarını kullanmayı düşünmüyorsanız, bunun yerine konak IP adreslerini ve hizmet bağlantı noktası numaralarını kullanabilirsiniz.

    • SAP sisteminiz için bir DNS girdiniz yoksa, aşağıdaki örnekte konaklar dosyası için örnek bir giriş gösterilmektedir:

      10.0.1.9           sapserver                   # SAP single-instance system host IP by simple computer name
10.0.1.9           sapserver.contoso.com       # SAP single-instance system host IP by fully qualified DNS name

      Aşağıdaki listede, hizmet dosyaları için örnek bir girdi kümesi gösterilmektedir:

      sapdp00            3200/tcp              # SAP system instance 00 dialog (application) service port
sapgw00            3300/tcp              # SAP system instance 00 gateway service port
sapmsDV6           3601/tcp              # SAP system ID DV6 message service port

Güvenli Ağ İletişimlerini (SNC) Etkinleştirme

Çok kiracılı Azure Logic Apps'te çalışan bir Tüketim iş akışı için SNC'yi kimlik doğrulaması için etkinleştirebilirsiniz. Bu, yalnızca veri ağ geçidini kullandığınızda geçerlidir. Başlamadan önce tüm gerekli önkoşulları ve SNC önkoşullarını karşıladığınızdan emin olun.

SNC hakkında daha fazla bilgi için bkz . RFC tümleştirmeleri için SAP SNC ile çalışmaya başlama - SAP blogu.

  1. Azure portalında Tüketim mantığı uygulamanızı ve iş akışınızı tasarımcıda açın.

  2. SAP yönetilen bağlayıcı işlemi ekleyin veya var olan bir işlem için bağlantıyı düzenleyin.

  3. SAP bağlantı bilgileri kutusunda gerekli bilgileri sağlayın.

    Not

    Kimlik Doğrulama Türü için temel şu anda tek kullanılabilir seçenektir. SAP Kullanıcı Adı ve SAP Parolası alanları isteğe bağlıdır. Kullanıcı adı ve parola sağlamazsanız bağlayıcı, kimlik doğrulaması için sonraki bir adımda sağlanan istemci sertifikasını kullanır.

    Tüketim iş akışlarında SAP bağlantı parametrelerini gösteren ekran görüntüsü.

  4. SNC'yi etkinleştirmek için SAP bağlantı bilgileri kutusunda SNC kullan'ı seçin ve ilgili gerekli bilgileri sağlayın:

    Parametre Açıklama
    SNC Kitaplığı Aşağıdaki değerlerden birini girin:

    - SNC kitaplığınızın adı, örneğin, sapsnc.dll
    - NCo yükleme konumunun göreli yolu, örneğin, .\security\sapsnc.dll
    - NCo yükleme konumunun mutlak yolu, örneğin, c:\security\sapsnc.dll
    SNC SSO SNC kimliğini kullanarak oturum aç'ı veya RFC düzeyinde sağlanan kullanıcı adı/parolayla oturum açın'ı seçin.

    SNC kimliği genellikle çağıranın kimliğini doğrulamak için kullanılır. Bunun yerine kullanıcı adı ve parolayla kimlik doğrulaması yapmayı seçebilirsiniz, ancak bu parametre değeri yine de şifrelenir.
    SNC Adım Çoğu durumda, bu değeri atlayabilirsiniz. Yüklü SNC çözümü genellikle kendi SNC adını bilir. Çözümünüzün birden çok kimliği desteklediği durumlarda, bu hedef veya sunucu için kullanılacak kimliği belirtmeniz gerekebilir.
    SNC İş Ortağı Adı Arka uç SNC'sinin adını girin; örneğin, p:CN=DV3, OU=LA, O=MS, C=US.
    SNC Koruma Kalitesi Bu hedef veya sunucuyla SNC iletişimi için kullanılacak hizmet kalitesini seçin. Arka uç sistemi varsayılan değeri tanımlar. SNC için kullanılan güvenlik ürünü maksimum değeri tanımlar.
    SNC Sertifikası SAP'ye istemcinizi tanımlamak için kullanılacak sertifikanın base64 kodlu ortak anahtarını girin.

    Not: Şu yönergeleri izlediğiden emin olun:

    - PEM üst bilgisini veya alt bilgisini eklemeyin.

    - İstemci sertifikasının özel anahtarını buraya girmeyin. Kişisel Güvenlik Ortamınız (PSE) bu sertifika için eşleşen özel anahtarı içermelidir ve başka özel sertifikalar içerebilir. Daha fazla bilgi için sonraki parametreye bakın.
    PSE SNC Kişisel Güvenlik Ortamınızı (PSE) base64 kodlu ikili dosya olarak girin.

    - PSE'niz, parmak izinin SNC Sertifikası parametresindeki istemci sertifikasının ortak anahtarıyla eşleştiği istemci sertifikasının özel anahtarını içermelidir.

    - PSE'niz birden çok istemci sertifikası içerse de, farklı istemci sertifikaları kullanmak için bunun yerine ayrı iş akışları oluşturun.

    Tüketim iş akışı için SNC'nin etkinleştirildiği SAP bağlantı parametrelerini gösteren ekran görüntüsü.

  5. Bağlantınızı oluşturmayı tamamlamak için Yeni oluştur'u seçin.

    Parametreler doğruysa, bağlantı oluşturulur. Parametrelerle ilgili bir sorun varsa, bağlantı oluşturma iletişim kutusunda bir hata iletisi görüntülenir. Bağlantı parametresi sorunlarını gidermek için şirket içi veri ağ geçidi yüklemesini ve ağ geçidinin yerel günlüklerini kullanabilirsiniz.

İkili PSE dosyasını base64 kodlu biçime dönüştürme

  1. PowerShell betiği kullanın, örneğin:

    Param ([Parameter(Mandatory=$true)][string]$psePath, [string]$base64OutputPath)
$base64String = [convert]::ToBase64String((Get-Content -path $psePath -Encoding byte))
if ($base64OutputPath -eq $null)
{
    Write-Output $base64String
}
else
{
    Set-Content -Path $base64OutputPath -Value $base64String
    Write-Output "Output written to $base64OutputPath"
}

  2. Betiği pseConvert.ps1 dosyası olarak kaydedin ve ardından betiği çağırın, örneğin:

    .\pseConvert.ps1 -psePath "C:\Temp\SECUDIR\request.pse" -base64OutputPath "connectionInput.txt"
Output written to connectionInput.txt

    Çıkış yolu parametresini sağlamazsanız, betiğin konsoldaki çıkışı satır sonları içerir. Bağlantı giriş parametresi için temel 64 kodlu dizedeki satır sonlarını kaldırın.

SAP'den iş akışınıza IDocs göndermeyi ayarlama ve test etme

SAP'den mantıksal uygulama iş akışınıza IDocs göndermek için bu adımları izleyerek SAP yapılandırmanızı mantıksal uygulama iş akışınızla ayarlayın ve test edin. Üretim ortamları başka bir yapılandırma gerektirdiği için bu adımlar yalnızca test için geçerlidir.

SAP'den iş akışınıza IDocs göndermek için aşağıdaki adımları izleyerek en düşük yapılandırmayı ayarlamanız gerekir:

  1. RFC hedefi oluşturun.
  2. Gelişmiş İş Uygulaması Programlama (ABAP) bağlantısı oluşturun.
  3. Alıcı bağlantı noktası oluşturun.
  4. Gönderen bağlantı noktası oluşturun.
  5. Mantıksal bir sistem ortağı oluşturun.
  6. bir iş ortağı profili oluşturun.
  7. İleti göndermeyi test edin.

RFC hedefi oluşturma

Bu hedef, mantıksal uygulama iş akışınızı alıcı bağlantı noktası olarak tanımlar.

  1. SAP'de RFC Bağlantıları Yapılandırması ayarlarını açın. sm59 işlem kodunu (T-Code) /n ön eki ile kullanabilirsiniz.

  2. TCP/IP Bağlantıları Oluştur'u

  3. Aşağıdaki ayarlarla yeni bir RFC hedefi oluşturun:

    1. RFC Hedefi için bir ad girin.

    2. Teknik Ayarlar sekmesinde, Etkinleştirme Türü için Kayıtlı Sunucu Programı'nı seçin.

    3. Program Kimliği için bir değer girin. SAP sunucunuzda iş akışınızın tetikleyicisi bu tanımlayıcı kullanılarak kaydedilir.

      Önemli

      SAP Program Kimliği büyük/küçük harfe duyarlıdır. İş akışınızı ve SAP sunucunuzu yapılandırırken Program Kimliğiniz için tutarlı olarak aynı durum biçimini kullandığınızdan emin olun. Aksi takdirde, SAP'ye bir IDoc göndermeye çalıştığınızda tRFC İzleyicisi'nde (T-Code SM58) aşağıdaki hataları alabilirsiniz:

      • İşlev IDOC_INBOUND_ASYNCHRONOUS bulunamadı
      • ABAP olmayan RFC istemcisi (iş ortağı türü) desteklenmiyor

      SAP'den daha fazla bilgi için aşağıdaki notlara bakın:

    4. Unicode sekmesinde, Hedef Sistemli İletişim Türü için Unicode'ı seçin.

      Not

      SAP .NET İstemci kitaplıkları yalnızca Unicode karakter kodlamayı destekler. SAP'den Azure Logic Apps'e bir IDoc gönderdiğinizde ABAP DıŞı RFC istemcisi (iş ortağı türü) desteklenmiyor hatasını alırsanız, Hedef Sistemli İletişim Türü değerinin Unicode olarak ayarlandığından emin olun.

  4. Değişikliklerinizi kaydedin.

  5. İleti alındığında adlı SAP yönetilen tetikleyicisiyle başlayan bir mantıksal uygulama iş akışı oluşturarak yeni Program Kimliğinizi Azure Logic Apps'e kaydedin.

    Bu şekilde, iş akışınızı kaydettiğinizde Azure Logic Apps SAP Gateway'de Program Kimliğini kaydeder.

  6. İş akışınızın tetikleyici geçmişinde, varsa şirket içi veri ağ geçidi SAP Adapter günlükleri ve SAP Gateway izleme günlükleri kayıt durumunu denetleyin.

    SAP Gateway izleyici kutusunda (T-Code SMGW), Oturum Açmış İstemciler'in altında yeni kayıt Kayıtlı Sunucu olarak görünür.

  7. Bağlantınızı test etmek için yeni RFC Hedefinizin altında Bağlantı Testi'ni seçin.

ABAP bağlantısı oluşturma

Bu hedef, SAP sisteminizi gönderen bağlantı noktası olarak tanımlar.

  1. SAP'de RFC Bağlantıları Yapılandırması ayarlarını açın. sm59 işlem kodunu (T-Code) /n ön eki ile kullanabilirsiniz.

  2. ABAP Bağlantıları Oluştur'u

  3. RFC Hedefi için, test SAP sisteminizin tanımlayıcısını girin.

  4. SAP sistemine yerel bir bağlantı oluşturmak için Teknik Ayarlar'da hedef konağı boş bırakın.

  5. Değişikliklerinizi kaydedin.

  6. Bağlantınızı test etmek için Bağlantı Testi'ne tıklayın.

Gönderen bağlantı noktası oluşturma

  1. SAP'de IdOC'de Bağlantı Noktaları işleme ayarlarını açın. We21 işlem kodunu (T-Code) /n ön eki ile kullanabilirsiniz.

  2. Bağlantı Noktaları> seçin.

  3. Açılan ayarlar kutusunda kendi bağlantı noktası adını seçin.

  4. Test bağlantı noktanız için SAP ile başlayan bir Ad girin. Değişikliklerinizi kaydedin.

    Tüm gönderen bağlantı noktası adları SAP harfleriyle başlamalıdır, örneğin SAPTEST.

  5. Yeni gönderen bağlantı noktanızın ayarlarına RFC hedefi için ABAP bağlantınızın tanımlayıcısını girin.

  6. Değişikliklerinizi kaydedin.

Alıcı bağlantı noktası oluşturma

  1. SAP'de IdOC'de Bağlantı Noktaları işleme ayarlarını açın. We21 işlem kodunu (T-Code) /n ön eki ile kullanabilirsiniz.

  2. Bağlantı Noktaları> seçin.

  3. Açılan ayarlar kutusunda kendi bağlantı noktası adını seçin. Test bağlantı noktanız için bir Ad girin. Değişikliklerinizi kaydedin.

  4. Yeni alıcı bağlantı noktanızın ayarlarına RFC hedefi için test RFC hedefinizin tanımlayıcısını girin.

  5. Değişikliklerinizi kaydedin.

Mantıksal sistem ortağı oluşturma

  1. SAP'de Değişiklik Görünümü "Mantıksal Sistemler": Genel Bakış ayarlarını açın. bd54 işlem kodunu (T-Code) kullanabilirsiniz.

  2. Görüntülenen şu uyarı iletisini kabul edin: Dikkat: Tablo istemciler arası

  3. Mevcut mantıksal sistemlerinizi gösteren listenin üstünde Yeni Girişler'i seçin.

  4. Yeni mantıksal sisteminiz için bir Log.System tanımlayıcısı ve kısa bir Ad açıklaması girin. Değişikliklerinizi kaydedin.

  5. Workbench İstemi görüntülendiğinde, bir açıklama sağlayarak yeni bir istek oluşturun veya zaten bir istek oluşturduysanız bu adımı atlayın.

  6. Workbench isteğini oluşturduktan sonra, bu isteği tablo güncelleştirme isteğine bağlayın. Tablonuzun güncelleştirildiğini onaylamak için değişikliklerinizi kaydedin.

İş ortağı profilleri oluşturma

Üretim ortamları için aşağıdaki iki iş ortağı profilini oluşturmanız gerekir:

  • Gönderen için bir profil, kuruluşunuz ve SAP sisteminizdir.
  • Mantıksal uygulama kaynağınız ve iş akışınız olan alıcı için bir profil.

  1. SAP'de İş ortağı profilleri ayarlarını açın. We20 işlem kodunu (T-Code) /n ön eki ile kullanabilirsiniz.

  2. İş Ortağı Profilleri'nin altında

  3. Aşağıdaki ayarlarla yeni bir iş ortağı profili oluşturun:

    Ayar Açıklama
    İş Ortağı No Mantıksal sistem iş ortağınızın tanımlayıcısını girin.
    Bölüm bölümü. Tür LS girin.
    Aracı Azure Logic Apps veya SAP olmayan diğer sistemler için program tanımlayıcılarını kaydederken kullanılacak SAP kullanıcı hesabının tanımlayıcısını girin.

  4. Değişikliklerinizi kaydedin.

    Mantıksal sistem ortağını oluşturmadıysanız Geçerli bir iş ortağı numarası girin hatasını alırsınız.

  5. İş ortağı profilinizin ayarlarında, Giden parmtrs.'nin altında Giden parametresi oluştur'u seçin.

  6. Aşağıdaki ayarlarla yeni bir giden parametresi oluşturun:

  7. Değişikliklerinizi kaydedin.

İleti göndermeyi test edin

  1. SAP'de IDoc İşleme için Test Aracı ayarlarını açın. We19 işlem kodunu (T-Code) /n ön eki ile kullanabilirsiniz.

  2. Test için şablon'un altında İleti türü aracılığıyla'yı seçin. İleti türünüzü (örneğin, CREMAS) girin. Oluştur'u belirleyin.

  3. Devam'ı seçerek Hangi IDoc türü? iletisini onaylayın.

  4. EDIDC düğümünü seçin. Alıcı ve gönderen bağlantı noktaları için uygun değerleri girin. Devam'ı seçin.

  5. Standart Giden İşleme'yi seçin.

  6. Giden IDoc işlemeyi başlatmak için Devam'ı seçin.

    Araç işlemeyi tamamladığında, SAP sistemine veya dış program iletisine gönderilen IDoc görüntülenir.

  7. İşleme hatalarını denetlemek için /n ön eki ile sm58 işlem kodunu (T-Code) kullanın.

Yaygın SAP senaryoları için iş akışları oluşturma

Yaygın SAP tümleştirme iş yükleri için iş akışları oluşturmaya yönelik nasıl yapılır kılavuzu için aşağıdaki adımlara bakın:

Gelişmiş SAP senaryoları için iş akışları oluşturma

Genişletilmiş hata günlüklerini bulma (yalnızca Yönetilen bağlayıcı)

"SAP tarafından yönetilen bağlayıcıyı kullanıyorsanız, SAP Adaptörünüzün genişletilmiş günlüklerini kontrol ederek tam hata iletilerini bulabilirsiniz." SAP bağlayıcısı için genişletilmiş günlük dosyasını da etkinleştirebilirsiniz.

  • Nisan 2020 ve önceki sürümlerden şirket içi veri ağ geçidi sürümleri için günlükler varsayılan olarak devre dışı bırakılır.

  • Haziran 2020 ve sonrasındaki şirket içi veri ağ geçidi sürümleri için ağ geçidi günlüklerini uygulama ayarlarından etkinleştirebilirsiniz.

    • Varsayılan günlük düzeyi Uyarı'dır.

    • Şirket içi veri ağ geçidi uygulamasının Tanılama ayarlarında Ek günlük kaydını etkinleştirirseniz, günlük düzeyi Bilgi düzeyine yükseltilir.

    • Günlük düzeyini Ayrıntılı olarak artırmak için yapılandırma dosyanızda aşağıdaki ayarı güncelleştirin. Yapılandırma dosyası genellikle konumunda C:\Program Files\On-premises data gateway\Microsoft.PowerBI.DataMovement.Pipeline.GatewayCore.dll.configbulunur.

      <setting name="SapTraceLevel" serializeAs="String">
   <value>Verbose</value>
</setting>

Şirket içi veri ağ geçidinde genişletilmiş SAP günlüğünü ayarlama (yalnızca yönetilen bağlayıcı)

Azure Logic Apps için şirket içi veri ağ geçidi kullanıyorsanız SAP bağlayıcısı için genişletilmiş bir günlük dosyası yapılandırabilirsiniz. Windows için Olay İzleme (ETW) olaylarını ağ geçidinizin günlük .zip dosyalarına dahil edilen dönen günlük dosyalarına yeniden yönlendirmek için şirket içi veri ağ geçidinizi kullanabilirsiniz.

Ağ geçidinizin tüm yapılandırma ve hizmet günlüklerini, ağ geçidi uygulamasının ayarlarından bir .zip dosyasına aktarabilirsiniz.

Not

Genişletilmiş günlük kaydı, her zaman etkinleştirildiğinde iş akışınızın performansını etkileyebilir. En iyi yöntem olarak, bir sorunu çözümlemeyi ve gidermeyi bitirdikten sonra genişletilmiş günlük dosyalarını kapatın.

ETW olaylarını yakalama

İsteğe bağlı bir gelişmiş günlük görevi olarak ETW olaylarını doğrudan yakalayabilir ve ardından Event Hubs'taki Azure Tanılama verileri kullanabilir veya verilerinizi Azure İzleyici Günlükleri'ne toplayabilirsiniz. Daha fazla bilgi için veri toplamaya ve depolamaya yönelik en iyi yöntemleri gözden geçirin.

Sonuçta elde edilen ETL dosyalarıyla çalışmak için PerfView kullanabilir veya kendi programınızı yazabilirsiniz. Aşağıdaki kılavuzda PerfView kullanılır:

  1. PerfView menüsünde Topla'yı> seçerek olayları yakalayın.

  2. Ek Sağlayıcı parametresinde Bu bilgileri belirtmezseniz izlemeniz yalnızca genel ETW olaylarını içerir.

  3. Diğer varsayılan ayarları koruyun. İsterseniz, Veri Dosyası parametresindeki dosya adını veya konumunu değiştirebilirsiniz.

  4. İzlemenize başlamak için Koleksiyonu Başlat'ı seçin.

  5. Sorununuzu yeniden oluşturduktan veya yeterli analiz verilerini topladıktan sonra Toplamayı Durdur'u seçin.

  6. Verilerinizi Azure desteği mühendisleri gibi başka bir tarafla paylaşmak için ETL dosyasını sıkıştırın.

  7. İzlemenizin içeriğini görüntülemek için:

    1. PerfView'da Dosya>Aç'ı seçin ve oluşturduğunuz ETL dosyasını seçin.

    2. PerfView kenar çubuğunda, ETL dosyanızın altındaki Olaylar bölümü.

    3. Filtrele altında, yalnızca ilgili olayları ve ağ geçidi işlemlerini görüntülemek için ölçütüne göre filtreleyinMicrosoft-LobAdapter.

İş akışınızı test etme

Çok kiracılı Azure Logic Apps'te Tüketim iş akışına veya tek kiracılı Azure Logic Apps'te Standart iş akışına sahip olmanıza bağlı olarak, ilgili adımları izleyin:

  1. Tüketim mantıksal uygulaması kaynağınız henüz etkinleştirilmemişse mantıksal uygulama menünüzün Genel Bakış'ı seçin. Araç çubuğunda Etkinleştir'i seçin.

  2. İş akışınızı el ile başlatmak için tasarımcı araç çubuğunda Çalıştır'ı> seçin.

  3. İş akışınızı tetikleyebilmek için SAP sisteminizden bir ileti gönderin.

  4. Mantıksal uygulamanızın Genel Bakış sayfasına dönün. Çalıştırma geçmişi'nin altında iş akışınız için yeni çalıştırmalar bulun.

  5. El ile çalıştırmayı gösteren en son çalıştırmayı açın. Tetikleyici çıkışları bölümünü bulun ve gözden geçirin.

SAP istemci kitaplığını (NCo) günlüğe kaydetme ve izlemeyi etkinleştirme (yalnızca yerleşik bağlayıcı)

Bu bileşenle ilgili sorunları araştırmanız gerektiğinde, SAP veya Microsoft desteğinin sizden isteyebileceği özel metin dosyası tabanlı NCo izlemesi ayarlayabilirsiniz. Varsayılan olarak, bu izlemenin etkinleştirilmesi performansı olumsuz etkileyebileceği ve uygulama konağı depolama alanını hızla tüketebileceği için bu özellik devre dışı bırakılmıştır.

Aşağıdaki ayarları ekleyerek bu izleme özelliğini uygulama düzeyinde denetleyebilirsiniz:

  1. Azure portalında Standart mantıksal uygulama kaynağınızı açın.

  2. Uygulama ayarlarını gözden geçirmek için mantıksal uygulama menüsünde, Ayarlar'ın altında Ortam değişkenleri'ni seçin.

  3. Ortam değişkenleri sayfasındaki Uygulama ayarları sekmesinde aşağıdaki uygulama ayarlarını ekleyin:

    • SAP_RFC_TRACE_DIRECTORY: NCo izleme dosyalarının depolandığı dizin; örneğin, C:\home\LogFiles\NCo.

    • SAP_RFC_TRACE_LEVEL: Tipik ayrıntılı günlük kaydı için önerilen değer olarak Level4 olan NCo izleme düzeyi. SAP veya Microsoft desteği farklı bir izleme düzeyi ayarlamanızı isteyebilir.

      Not

      Çalışma zamanı sürümü 1.69.0 veya üzerini kullanan Standart mantıksal uygulama iş akışları için, her izleme düzeyini virgülle (,) ayırarak birden çok izleme düzeyi için günlüğe kaydetmeyi etkinleştirebilirsiniz.

      İş akışınızın çalışma zamanı sürümünü bulmak için şu adımları izleyin:

      1. Azure portalında iş akışı menünüzün Genel Bakış'ı seçin.
      2. Temel Parçalar bölümünde Çalışma Zamanı Sürümü özelliğini bulun.

    • SAP_CPIC_TRACE_LEVEL: Tipik ayrıntılı günlük kaydı için önerilen değer olarak Ayrıntılı olan İletişim için Ortak Programlama Arabirimi (CPI-C) izleme düzeyi. SAP veya Microsoft desteği farklı bir izleme düzeyi ayarlamanızı isteyebilir.

    Uygulama ayarları ekleme hakkında daha fazla bilgi için bkz . Standart mantıksal uygulama iş akışları için konak ve uygulama ayarlarını düzenleme.

  4. Değişikliklerinizi kaydedin. Bu adım uygulamayı yeniden başlatır.

Kullanılabilir izleme düzeyleri

NCo İzleme Düzeyleri

Değer Açıklama
Düzey1 Uzak işlev çağrılarını izleme düzeyi.
Düzey2 Uzak işlev çağrılarını ve genel API yöntemi çağrılarını izleme düzeyi.
Düzey3 Uzak işlev çağrılarını, genel API yöntemi çağrılarını ve iç API yöntemi çağrılarını izleme düzeyi.
Düzey4 Uzak işlev çağrılarını, genel API yöntemi çağrılarını, iç API yöntem çağrılarını, RFC protokolü için onaltılık dökümleri ve ağ ile ilgili bilgileri izleme düzeyi.
Kilitleniyor İş parçacıklarının nesneler üzerinde ne zaman istekte bulunduğunu, ne zaman kilitlendiğini ve serbest bırakıldığını gösteren izleme dosyalarına veri yazar.
Meta veri Her çağrı için uzak işlev çağrısında yer alan meta verileri izler.
Hiçbiri Tüm izleme çıkışını gizleme düzeyi.
ParameterData Her uzak işlev çağrısı sırasında gönderilen ve alınan kapsayıcı verilerini izler.
Performans Performans sorunlarını analiz etmeye yardımcı olabilecek izleme dosyalarına veri yazar.
PublicAPI Alıcı, ayarlayıcı veya ilgili yöntemler dışında genel API'nin çoğu yöntemini izler.
İçAPI Alıcı, ayarlayıcı veya ilgili yöntemler dışında iç API'nin çoğu yöntemini izler.
RemoteFunctionCall Uzak işlev çağrılarını izler.
RfcData Her uzak işlev çağrısı sırasında gönderilen ve alınan baytları izler.
Oturum Sağlayıcı Şu anda kullanılan ISessionProvider uygulamasının tüm yöntemlerini izler.
Değer Ayarla İşlev parametreleri veya yapı veya tablo alanları için ayarlanan değerlerle ilgili izleme dosyalarına bilgi yazar.

CPIC İzleme Düzeyleri

Değer Açıklama
Kapalı Günlüğe kaydetme yok
Temel Temel günlük kaydı
Ayrıntılı Ayrıntılı günlük kaydı
VerboseWithData Tüm sunucu yanıt dökümü ile ayrıntılı günlük kaydı

İzlemeyi görüntüleme

  1. Standart mantıksal uygulama kaynak menüsünde, Geliştirme Araçları'nın altında Gelişmiş Araçlar.

  2. Kudu araç çubuğunda Hata Ayıklama Konsolu.

  3. $SAP_RFC_TRACE_DIRECTORY adlı uygulama ayarının klasörüne gidin.

    Daha önce ayarladığınız C:\home\LogFiles\NCo uygulama ayarı değeri için NCo adlı yeni bir klasör veya kullandığınız klasör adı görüntülenir.

  4. Aşağıdaki dosyaları içeren $SAP_RFC_TRACE_DIRECTORY klasörünü açın:

    • NCo izleme günlükleri: dev_nco_rfc.log adlı bir dosya, nco_rfc_NNNN.log adlı bir veya birden çok dosya ve NNNN'nin bir iş parçacığı tanımlayıcısı olduğu nco_rfc_NNNN.trc adlı bir veya birden çok dosya.

    • CPIC izleme günlükleri: NNNN'nin iş parçacığı tanımlayıcısı olduğu nco_cpic_NNNN.trc adlı bir veya birden çok dosya.

  5. Günlük veya izleme dosyasındaki içeriği görüntülemek için dosyanın yanındaki Düzenle düğmesini seçin.

    Not

    Mantıksal uygulama iş akışınız tarafından şu anda açılmış veya kullanılmış bir günlük veya izleme dosyası indirirseniz indirme işlemi boş bir dosyaya neden olabilir.

SAP Ortak Şifreleme Kitaplığı (CCL) izlemeyi etkinleştirme (yalnızca yerleşik bağlayıcı)

SNC kimlik doğrulamasını kullanırken şifreleme kitaplığıyla ilgili sorunları araştırmanız gerekiyorsa, özel metin dosyası tabanlı CCL izlemesi ayarlayabilirsiniz. SNC kimlik doğrulaması sorunlarını gidermek için CCL günlüklerini kullanabilir veya istenirse bunları Microsoft veya SAP desteğiyle paylaşabilirsiniz. Varsayılan olarak, bu izlemenin etkinleştirilmesi performansı olumsuz etkileyebileceği ve uygulama konağı depolama alanını hızla tüketebileceği için bu özellik devre dışı bırakılmıştır.

Aşağıdaki ayarları ekleyerek bu izleme özelliğini uygulama düzeyinde denetleyebilirsiniz:

  1. Azure portalında Standart mantıksal uygulama kaynağınızı açın.

  2. Standart mantıksal uygulama kaynak menüsünde, Geliştirme Araçları'nın altında Gelişmiş Araçlar.

  3. Kudu araç çubuğunda Hata Ayıklama Konsolu.

  4. C:\home\site\wwwroot altında bir konuma gidin ve bir metin dosyası oluşturun; örneğin: CCLPROFILE.txt.

    Günlük parametreleri hakkında daha fazla bilgi için SAP KB Makalesi 3192871 - ABAP sisteminde CommonCryptoLib sürüm bilgilerini kontrol etme bölümüne bakın. Aşağıdaki örnek, örnek bir izleme yapılandırması sağlar:

    ccl/trace/directory=C:\home\LogFiles\CCLLOGS
ccl/trace/level=4
ccl/trace/rotatefilesize=10000000
ccl/trace/rotatefilenumber=10

  5. Uygulama ayarlarını gözden geçirmek için mantıksal uygulama menüsünde, Ayarlar'ın altında Ortam değişkenleri'ni seçin.

  6. Ortam değişkenleri sayfasındaki Uygulama ayarları sekmesinde aşağıdaki uygulama ayarını ekleyin:

    CCL_PROFILE: CCLPROFILE.txt oluşturulduğu dizin, örneğin, C:\home\site\wwwroot\CCLPROFILE.txt.

  7. Değişikliklerinizi kaydedin. Bu adım uygulamayı yeniden başlatır.

İzlemeyi görüntüleme

  1. Standart mantıksal uygulama kaynak menüsünde, Geliştirme Araçları'nın altında Gelişmiş Araçlar.

  2. Kudu araç çubuğunda Hata Ayıklama Konsolu.

  3. CCLPROFILE.txt dosyasından gelen $ccl/trace/directory parametresinin klasörüne göz atın.

    İzleme dosyaları genellikle sec-Microsoft.Azure.Work-$processId.trc ve sec-sapgenpse.exe-$processId.trc olarak adlandırılır.

    Mantıksal uygulama iş akışınız SNC kimlik doğrulamasını iki adımlı bir işlem olarak gerçekleştirir:

    1. Mantıksal uygulama iş akışınız, PSE dosyasından bir cred_v2 dosyası oluşturmak için sapgenpse.exe çağırır.

      Bu adımla ilgili izlemeleri sec-sapgenpse.exe-$processId.trc adlı bir dosyada bulabilirsiniz.

    2. Mantıksal uygulama iş akışınız, sap istemci kitaplığı ortak şifreleme kitaplığını çağırarak oluşturulan cred_v2 dosyasını kullanarak SAP sunucunuza erişimin kimliğini doğrular.

      Bu adımla ilgili izlemeleri sec-Microsoft.Azure.Work-$processId.trc adlı bir dosyada bulabilirsiniz.

Şirket içi veri ağ geçidi için SAP telemetrisini Azure Uygulaması lication Insights'a gönderme

Şirket içi veri ağ geçidi için Ağustos 2021 güncelleştirmesinden itibaren SAP bağlayıcı işlemleri SAP NCo istemci kitaplığından telemetri verileri ve Microsoft SAP Bağdaştırıcısı'ndan Application Insights'a izlemeler gönderebilir. Bu özellik, Azure İzleyici'deki bir özelliktir. Telemetri öncelikle aşağıdaki verileri içerir:

  • SAP NCo ölçümlerini ve izleyicilerini temel alan ölçümler ve izlemeler
  • Microsoft SAP Bağdaştırıcısı'ndan izlemeler

SAP NCo istemci kitaplığından ölçümler ve izlemeler

SAP NCo tabanlı ölçümler, şirket içi veri ağ geçidindeki kaynakların kullanımına ve kullanılabilirliğine bağlı olarak belirli bir süre boyunca farklılık gösterebilen veya değişebilecek sayısal değerlerdir. Sistem durumunu daha iyi anlamak ve aşağıdaki etkinlikler hakkında uyarılar oluşturmak için bu ölçümleri kullanabilirsiniz:

  • Sistem sağlığı düşüşü
  • Olağan dışı olaylar
  • Ağır sistem yükü

Bu bilgiler customMetrics adlı Application Insights tablosuna gönderilir. Varsayılan olarak ölçümler 30 saniyelik aralıklarla gönderilir.

SAP NCo tabanlı izlemeler, ölçümlerle birlikte kullanılan metin bilgilerini içerir. Bu bilgiler traces adlı Application Insights tablosuna gönderilir. Varsayılan olarak, izlemeler 10 dakikalık aralıklarla gönderilir.

SAP NCo ölçümleri ve izlemeleri SAP NCo ölçümlerini, özellikle de aşağıdaki NCo sınıflarını temel alır:

  • RfcDestinationMonitor
  • RfcBağlantıMonitörü
  • RfcSunucuİzlemeAracı
  • RfcRepositoryMonitor

Her sınıfın sağladığı ölçümler hakkında daha fazla bilgi için SAP NCo belgelerine bakın.

Application Insights için SAP telemetrisini ayarlama

Ağ geçidi yüklemeniz için SAP telemetrisini Application Insights'a gönderebilmeniz için önce Application Insights kaynağınızı oluşturmanız ve ayarlamanız gerekir. Daha fazla bilgi için aşağıdaki belgeleri gözden geçirin:

Sap telemetri verilerinin Application Insights'a gönderilmesini etkinleştirmek için şu adımları izleyin:

  1. Microsoft.ApplicationInsights.EventSourceListener.dll için NuGet paketini şu konumdan indirin: https://www.nuget.org/packages/Microsoft.ApplicationInsights.EventSourceListener/2.14.0.

  2. İndirilen dosyayı şirket içi veri ağ geçidi yükleme dizininize ekleyin; örneğin, C:\Program Files\On-Premises Data Gateway.

  3. Şirket içi veri ağ geçidi yükleme dizininizde, Microsoft.ApplicationInsights.dll dosyasının eklediğiniz Microsoft.ApplicationInsights.EventSourceListener.dll dosyasıyla aynı sürüm numarasına sahip olup olmadığını denetleyin. Ağ geçidi şu anda 2.14.0 sürümünü kullanıyor.

  4. ApplicationInsights.config dosyasında, satırı öğesiyle birlikte kaldırarak Application Insights izleme anahtarınızı<InstrumentationKey></InstrumentationKey>ekleyin. Application-Insights-instrumentation-key yer tutucusunu anahtarınız ile değiştirin, örneğin:

    <?xml version="1.0" encoding="utf-8"?>
<ApplicationInsights schemaVersion="2014-05-30" xmlns="http://schemas.microsoft.com/ApplicationInsights/2013/Settings">
   <!-- Uncomment this element and insert your Application Insights key to receive ETW telemetry about your gateway <InstrumentationKey>*your-instrumentation-key-placeholder*</InstrumentationKey> -->
   <TelemetryModules>
      <Add Type="Microsoft.ApplicationInsights.Extensibility.Implementation.Tracing.DiagnosticsTelemetryModule, Microsoft.ApplicationInsights">
         <IsHeartbeatEnabled>false</IsHeartbeatEnabled>
      </Add>
      <Add Type="Microsoft.ApplicationInsights.EventSourceListener.EventSourceTelemetryModule, Microsoft.ApplicationInsights.EventSourceListener">
         <Sources>
            <Add Name="Microsoft-LobAdapter" Level="Verbose" />
         </Sources>
      </Add>
   </TelemetryModules>
</ApplicationInsights>

  5. ApplicationInsights.config dosyasında, SAP bağlayıcısı işlemleriniz için gereksinimlerinize göre gerekli izleme Level değerini değiştirebilirsiniz, örneğin:

    <Add Type="Microsoft.ApplicationInsights.EventSourceListener.EventSourceTelemetryModule, Microsoft.ApplicationInsights.EventSourceListener">
   <Sources>
      <Add Name="Microsoft-LobAdapter" Level="Verbose" />
   </Sources>
</Add>

    Daha fazla bilgi için aşağıdaki belgeleri gözden geçirin:

  6. Değişikliklerinizi uyguladıktan sonra şirket içi veri ağ geçidi hizmetini yeniden başlatın.

Application Insights'ta ölçümleri gözden geçirme

SAP işlemleriniz mantıksal uygulama iş akışınızda çalıştırıldıktan sonra Application Insights'a gönderilen telemetriyi gözden geçirebilirsiniz.

  1. Azure portalında, Application Insights kaynağınızı açın.

  2. Kaynak menüsündeki İzleme'nin altında Günlükler'i seçin.

    Aşağıdaki ekran görüntüsünde, Application Insights kaynağının Günlükler sayfasının açık olduğu Azure portalı gösterilmektedir:

    Sorgu oluşturmak için Günlükler sayfasında Application Insights'ın açık olduğu Azure portalını gösteren ekran görüntüsü.

  3. Günlükler sayfasında, özel gereksinimlerinize göre Kusto Sorgu Dili (KQL) kullanan bir sorgu oluşturabilirsiniz.

    Aşağıdaki örnek sorguya benzer bir sorgu deseni kullanabilirsiniz:

    customMetrics
| extend DestinationName = tostring(customDimensions["DestinationName"])
| extend MetricType = tostring(customDimensions["MetricType"])
| where customDimensions contains "RfcDestinationMonitor"
| where name contains "MaxUsedCount"

  4. Sorgunuzu çalıştırdıktan sonra sonuçları gözden geçirin.

    Aşağıdaki ekran görüntüsü örnek sorgunun ölçüm sonuçları tablosunu gösterir:

    Ölçüm sonuçları tablosunu içeren Application Insights'ın ekran görüntüsü.

    Köşe yazısı Açıklama
    MaxUsedCount SAP NCo belgelerinde açıklandığı gibi "İzlenen hedef tarafından aynı anda kullanılan en yüksek istemci bağlantısı sayısı." Aynı anda açık bağlantı sayısını anlamak için bu değeri kullanabilirsiniz.
    valueCount Ölçümler 30 saniyelik aralıklarla oluşturulduğundan her okuma için 2 değerini gösterir. Application Insights bu ölçümleri dakika başına toplar.
    DestinationName Microsoft SAP Bağdaştırıcısının dahili ismi olan bir karakter dizesi içerir.

    Bu Uzak İşlev Çağrısı (RFC) hedefini daha iyi anlamak için şu değeri ile traceskullanın, örneğin:

    customMetrics
| extend DestinationName = tostring(customDimensions["DestinationName"])
| join kind=inner (traces
   | extend DestinationName = tostring(customDimensions["DestinationName"]),
   AppServerHost = tostring(customDimensions["AppServerHost"]),
   SncMode = tostring(customDimensions["SncMode"]),
   SapClient = tostring(customDimensions["Client"])
   | where customDimensions contains "RfcDestinationMonitor"
   )
   on DestinationName , $left.DestinationName == $right.DestinationName
| where customDimensions contains "RfcDestinationMonitor"
| where name contains "MaxUsedCount"
| project AppServerHost, SncMode, SapClient, name, valueCount, valueSum, valueMin, valueMax

Ayrıca, Application Insights'ta bu özellikleri kullanarak ölçüm grafikleri veya uyarılar oluşturabilirsiniz, örneğin:

Sonuçları grafik biçiminde gösteren Application Insights'ın ekran görüntüsü.

Microsoft SAP Bağdaştırıcısı'ndan izlemeler

Microsoft SAP Bağdaştırıcısı'ndan gönderilen izlemeleri, sorun sonrası analiz için ve SAP bağlayıcısı işlemlerinden ortaya çıkabilir veya olmayabilir mevcut iç sistem hatalarını bulmak için kullanabilirsiniz. Bu izlemeler message , Application Insights'tan önceki bir olay kaynağı çerçevesinden geldiği için olarak ayarlanmıştır "n\a" , örneğin:

traces
| where message == "n/a"
| where severityLevel > 0
| extend ActivityId = tostring(customDimensions["ActivityId"])
| extend fullMessage = tostring(customDimensions["fullMessage"])
| extend shortMessage = tostring(customDimensions["shortMessage"])
| where ActivityId contains "8ad5952b-371e-4d80-b355-34e28df9b5d1"

Aşağıdaki ekran görüntüsünde örnek sorgunun izleme sonuçları tablosu gösterilmektedir:

İzleme sonuçları tablosunu içeren Application Insights'ın ekran görüntüsü.

İlgili içerik
