自适应卡片呈现器规范

  • 项目

以下规范介绍如何在任意原生 UI 平台上实现自适应卡片呈现器。

重要

此内容正在编制中，可能缺少某些详细信息。 如有任何问题或反馈，请告知我们。

分析 JSON

错误条件

  1. 分析器必须确保它是有效的 JSON 内容
  2. 分析器必须按照架构要求（必需属性等）进行验证
  3. 必须向主机应用报告上述错误（异常或类似的内容）

未知类型

  1. 如果遇到未知“类型”，必须将其从结果中删除
  2. 对有效负载进行更改（如上所示）时，应该将其以警告形式报告给主机应用

未知属性

  1. 分析器必须包含元素的其他属性

其他注意事项

  1. speak 属性可能包含 SSML 标记，必须按指定要求返回到主机应用

分析主机配置

  1. TODO

版本控制

  1. 呈现器必须实施特定版本的架构。
  2. AdaptiveCard 构造函数必须根据当前架构版本为 version 属性提供默认值。
  3. 如果呈现器在 AdaptiveCard 中遇到的 version 属性高于支持的版本，则必须改为返回 fallbackText。

渲染

AdaptiveCard 包含 body 和 actions。 body 是可供呈现器按顺序枚举和呈现的 CardElement 的集合。

  1. 每个元素必须按父元素的宽度进行拉伸（类似于 HTML 中的 display: block）。
  2. 呈现器必须忽略其遇到的未知元素类型，继续呈现余下的有效负载。

Text、TextBlock 和 RichTextBlock

  1. TextBlock 必须占用一行，除非 wrap 属性为 true。
  2. 文本块应该使用省略号 (...) 裁剪多余的文本
Markdown
  1. 自适应卡片允许 Markdown 的子集，应该在 TextBlock 中受到支持。
  2. RichTextBlock 不支持 Markdown，必须使用公开的属性设置其样式。
  3. 请参阅完整的 Markdown 要求
格式设置函数
  1. TextBlock 允许 DATE/TIME 格式设置函数，这些函数必须在每个呈现器上都受到支持。
  2. 所有故障必须在卡片中显示原始字符串。 未尝试友好消息。 （目的是让开发人员立即意识到存在问题）

映像

  1. 呈现器应该让主机应用知道在什么时候所有 HTTP 图像已完成下载且卡片已“完全呈现”
  2. 呈现器必须在下载 HTTP 图像时检查主机配置的 maxImageSize 参数
  3. 呈现器必须支持 .png 和 .jpeg
  4. 呈现器应该支持 .gif 图像

高级布局行为

在呈现与本文档中提到的特性相关的卡片元素时，呈现器必须注意以下行为。

呈现器应考虑各种因素（如边距、填充、高度和宽度等卡片元素及其子元素的配置）来管理约束。

宽度

  1. 允许的值 - auto、stretch 和 pixels 方面的固定值和 weight
  2. auto 为宽度扩展提供足够的空间（支持最小扩展）
  3. stretch 占用剩余宽度（支持最大扩展）

以下场景描述了不同的列宽度组合如何影响约束

auto 与 stretch

  1. 具有 auto 和 stretch 宽度的列。

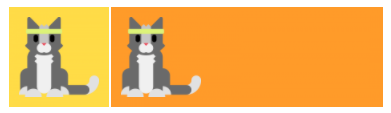

Column with auto and stretch width

  • 宽度为 auto 的第一列占用足够的空间来显示内容，宽度为 stretch 的第二列占用整个空间。
  1. 仅具有 stretch 宽度的列

Column with only stretch width

  • 仅具有 stretch 宽度的列在等分后占用剩余的空间。
  1. auto、stretch 和 auto

Column with auto and stretch combination width

首先调整第一列和第三列的宽度以充分容纳元素，而具有伸展宽度的第二列占据剩余的空间 。

  1. 使用宽度为 auto 的列显示元素的顺序

Columns with auto width

  • 具有 auto 的列将自行定位，以便为要呈现的内容提供足够的空间。
  • 对于“图像视图”，图像将缩小以适应剩余宽度。
  • 注意： 图像仅针对 stretch 和 auto 图像大小进行缩减，而不会针对以像素为单位的固定宽度和高度进行缩减。

weights 与 pixels

  1. 具有 weight 和 pixel 宽度组合的列

Columns with weightage and pixel width combination

  • 上面的卡片包含三列，宽度配置如下：
  • Column1: Weight 50, Column2: 100px, Column3: Weight 50
  • 列 2 的宽度由 pixel value 确定
  • 列 1 和列 3 的宽度根据 weights 和计算的 weight ratio 进行调整。
  1. 具有 weight、pixel width 和auto 特性的列

Columns with wight, pixel width and auto combination

  • 上面的卡片包含四列，宽度配置如下：
  • Column1: Weight 50、Column2: 100px、Column3: Weight 50 和 Column4: auto
  • 注意： 使用宽度为 auto 的列的图像视图缩减，以适应剩余空间。

使用 Width 特性显示元素的优先顺序

px > weight > auto > stretch

高度

允许的值 - auto 和 stretch

以下场景描述了不同的卡片元素高度组合如何影响约束

  1. 当卡片的高度不固定时，元素可自由地垂直扩展

Columns with auto and stretch height

  • 无论 auto 和 stretch 值如何，这两列都可以充分垂直扩展
  • 这是对文本块禁用了 wrap 属性的情况。
  1. 下面的卡片为文本块启用了 wrap 属性。

Column with wrap property for text block

间距和分隔符

  1. 每个元素的 spacing 属性影响当前元素和它前面的元素之间的空间量。
  2. 应用间距的前提是它前面确实有一个元素。 （例如，间距不会应用到数组中的第一个项）
  3. 呈现器必须从 hostConfig 间距查找要使用的空间量，以便将枚举值应用到当前元素。
  4. 如果元素的 separator 值为 true，则必须在当前元素和它前面的元素之间绘制一条可见的线。
  5. 必须使用 container.style.default.foregroundColor 绘制此分隔线。
  6. 绘制分隔符的前提是该项不是数组中的首项。
  7. 间距 - 允许的值有 none、small、default、medium、large、extra large 和 padding
  • Spacing 特性增加了此元素和前一个元素之间的间距。

Elements with different spacing combination

  • 当 Spacing 特性是视图容器中的第一个元素时，它不起任何作用。

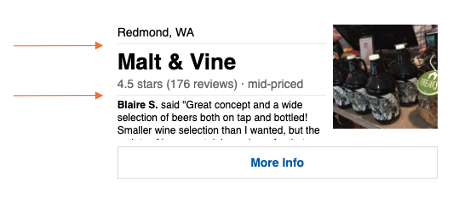

Element where spacing has no effect

  • 标记有箭头的元素是其同级元素中的第一个元素，因此间距不起作用。
  1. 分隔符 - 可能的值（打开/关闭切换）
  • 在元素的顶部绘制一条分隔线。

Elements with seperator attribute

  1. 间距和分隔符组合
  • 间距和分隔符组合的约束如下所示。

Spacing and seperator combination

  • 总间距距离相对于所提供的值保持不变。
  • 在间距距离的中间添加分隔符。

[注意： 需要确认在间距区插入分隔符的距离。 似乎应是中间]

容器样式

  • 为列和列集等容器提供样式提示
  • 允许的值 - none、default、emphasis、good、attention、warning 和 accent
  • 这些预定义的样式选项为容器内的元素和背景色提供了填充

Columns and ColumnSet Style Combination

  1. 卡片 A 说明了没有样式选项的列和列集
  2. 卡片 B 说明了具有 Attention 样式的列集。 请注意列集容器中的填充和背景色的更改。
  3. 卡片 C 仅说明了具有样式的列。 与上一项类似，列包含填充和背景更改。
  4. 卡片 D 说明了具有样式选项的列和列集。

[注意： 需要检查如何确定填充量。 它是由主机决定的吗？ ]

出血

  • 此属性允许列和列集等容器通过其父项出血。
  • 可能的值有 on 和 off。

Column with bleed property

  1. 卡片 A 说明了具有常规样式的列和列集。
  2. 卡片 B 说明了具有出血选项的第一列。 内容只是通过它的边界出血到它的父边界。

映像大小

Size 特性

  • 允许的值 - auto、stretch、small、medium、large
  • auto：图像将纵向缩减以适应需要，但不会纵向扩展以填充该区域。
  • stretch：图像纵向缩减和扩展以适应需要。
  • small、medium 和 large：图像以固定宽度显示，宽度由主机决定。
  1. auto 与 stretch

Image with auto and stretch behavior

  1. 列宽度和图像大小组合

Column width and image size combination

  • 通常情况下，具有 stretch 宽度的列允许图像以 stretch 大小自由放大。
  • 宽度为 auto 的列允许图像占用精确的空间，而不考虑图像的 auto 和 stretch 大小。
  • 在这种排列中，列宽度在确定图像大小方面更为优先。

图像 Width (in pixels) 特性

  • 这提供了所需的图像屏幕宽度。
  • 若指定了一个值，size 属性会被替代

Column width and image width in pixels combination

  • 在这种排列中，宽度为 auto 的列在为图像内容提供空间方面将比 stretch 更优先。

列宽度（weight 和 pixel）和图像大小（auto 和 stretch）组合

Column width weighted and image size combination

  • 在 weight 和 pixel 列宽的约束范围内，大小为 auto 的图像使用足够的空间进行扩展（或缩小）。
  • 在 weight 和 pixel 列宽的约束范围内，大小为 stretch 的图像可扩展以填充剩余空间。

高级布局摘要

  • 在确定图像大小时，列宽度比图像大小（auto、stretch、min 宽度等）更为优先。
  • 用于充分显示内容所采用的列宽度优先级 - px>weight>auto>stretch
  • 若提供了以像素为单位的图像 width 和 height，图像 size（auto、stretch）将被忽略。
  • 图像 stretch 大小特性仅在有剩余空间且列不是 auto 时才会放大图像。
  • 在列的可用空间中，图像会将其自身拉伸到它能保持其纵横比的极限。 而高度则自由扩展。
  • 当 Spacing 特性是其同级元素中的第一个或唯一元素时，它不起任何作用。

操作

  1. 如果 HostConfig supportsInteractivity 为 false，则呈现器不得呈现任何操作。
  2. actions 属性在某些类型的操作栏中必须呈现为按钮，这些按钮通常位于卡片底部。
  3. 当按钮受到点击时，必须允许主机应用处理该事件。
  4. 该事件必须将所有相关联的属性与操作一起传递。
  5. 该事件必须传递已执行的 AdaptiveCard。
操作 行为
Action.OpenUrl 打开要查看的外部 URL
Action.ShowCard 请求一张显示给用户的子卡。
Action.Submit 要求将所有输入元素收集到一个对象中，然后通过主机应用程序定义的某个方法将该对象发送给你。
Action.Execute （在 v1.4 版中引入）要求将所有输入元素收集到一个对象中，然后通过“通用操作管道”将该对象发送给你

Action.OpenUrl

  1. Action.OpenUrl应该使用本机平台机制打开一个 URL
  2. 如果无法执行该操作，则必须引发一个事件，要求主机应用负责打开该 URL。 此事件必须允许主机应用重写默认行为。 例如，让它们在自己的应用中打开 URL。

Action.ShowCard

  1. Action.ShowCard必须获得某种方式的支持，具体取决于 hostConfig 设置。 有两种模式：内联和弹出窗口。 内联卡片应该自动切换卡片可见性。 在弹出窗口模式中，应该触发一个事件，要求主机应用以某种方式显示卡片。

Action.Submit

  • Action.Submit 元素收集输入字段、与可选数据字段合并，并将事件发送到客户端。
  • ACL 呈现器的 1.x 和 2.x 版本之间的元素行为存在显著差异。

提交操作的行为类似于 HTML 窗体提交，只是 HTML 通常触发一个 HTTP Post，而自适应卡片则让每个主机应用自行决定如何“提交”。

  1. 当此项必须引发一个事件时，用户需点击所调用的操作。
  2. data 属性必须包括在回调有效负载中。
  3. 对于 Action.Submit，呈现器必须收集卡片上的所有输入并检索其值。

Action submit behavior differences

  • 1.x Renderer - 输入是从所有字段收集的，与输入字段在层次结构中的位置无关。
  • 2.x Renderer - 输入是从父容器中的字段收集的，或作为 Action.Submit 元素的同级元素收集的。

Action.Execute（不久后提供详细信息）

1\.4 版本中引入了 Action.Execute。 我们很快就将提供 SDK 实现指南。 如果对本主题存在疑问，请联系我们。

selectAction

  1. 如果 HostConfig supportedInteractivity 为 false，则 selectAction不得呈现为触控目标。
  2. Image、ColumnSet 和 Column 提供一个 selectAction 属性，当用户以某种方式（例如，点击该元素）调用该属性时，系统应该执行它。

输入

  1. 如果 HostConfig supportsInteractivity 为 false，则呈现器不得呈现任何输入。
  2. 输入的呈现应该尽可能采用高保真的形式。 例如，理想情况下，Input.Date 会为用户提供一个日期选取器，但如果不可能在 UI 堆栈上实现此功能，则呈现器必须退而求其次，呈现一个标准的文本框。
  3. 可能情况下，呈现器应该显示 placeholderText
  4. 输入值绑定必须进行正确的转义
  5. 在 v1.3 之前，呈现器无需对输入实施验证。 自适应卡片用户必须做好计划，在自己那一端验证任何接收的数据。
  6. 输入标签和验证是在自适应卡片架构的 v1.3 版中引入的。 若要呈现关联的标签、验证提示和错误消息，必须格外小心。

样式设置、自定义和可扩展性 API

每个 SDK 都应使主机应用具备一定程度的灵活性，以控制整体样式和在其认为合适时扩展架构。

主机配置

  • TODO：默认设置应该是什么？ 它们是否都应该共享它？ 我们是否应该在二进制文件中嵌入通用的 hostConfig.json 文件？

HostConfig 是一个共享配置对象，用于指定自适应卡片呈现器生成 UI 的方式。

这样，那些跨平台的属性就可以在不同平台和设备的呈现器中共享。 另外还可以创建工具，让你了解该卡片在给定环境下的外观。

  1. 呈现器必须向主机应用公开 Host Config 参数
  2. 所有元素都必须根据相应的 Host Config 设置进行样式设置

本机平台样式设置

  1. 每个元素类型应该为生成的 UI 元素附加一个本机平台样式。 例如，在 HTML 中，我们为元素类型添加了一个 CSS 类，而在 XAML 中，我们会分配特定的样式。

扩展性

  1. 呈现器必须允许主机应用重写默认的元素呈现器。 例如，将 TextBlock 呈现替换为自己的逻辑。
  2. 呈现器必须允许主机应用注册自定义元素类型。 例如，添加对自定义 Rating 元素的支持
  3. 呈现器必须允许主机应用删除对默认元素的支持。 例如，如果主机应用不希望支持 Action.Submit，则可将其删除。

事件

  1. 当某个元素的可见性变化时，呈现器应该触发一个事件，让主机应用将卡片滚动到相应位置。
