教程:通过 Azure CLI 使用基于 URL 路径的重定向创建应用程序网关

创建应用程序网关时可以使用 Azure CLI 配置基于 URL 路径的路由规则。 在本教程中,使用虚拟机规模集创建后端池。 然后创建 URL 路由规则,以确保 Web 流量重定向到相应的后端池。

在本教程中,你将了解如何执行以下操作:

  • 设置网络
  • 创建应用程序网关
  • 添加侦听器和路由规则
  • 为后端池创建虚拟机规模集

下面的示例演示来自端口 8080 和 8081 并定向到相同后端池的站点流量:

应用程序网关 URL 路由示例的插图。

如果需要,可以使用 Azure PowerShell 完成本教程中的步骤。

如果没有 Azure 订阅,请在开始之前创建一个 Azure 免费帐户

先决条件

  • 本教程需要 Azure CLI 版本 2.0.4 或更高版本。 如果使用 Azure Cloud Shell,则最新版本已安装。

创建资源组

资源组是在其中部署和管理 Azure 资源的逻辑容器。 使用 az group create 创建资源组。

以下示例在 eastus 位置创建名为 myResourceGroupAG 的资源组 。

az group create --name myResourceGroupAG --location eastus

创建网络资源

使用 az network vnet create 创建名为 myVNet 的虚拟网络和名为 myAGSubnet 的子网。 然后,可以使用 az network vnet subnet create 添加后端服务器所需的名为 myBackendSubnet 的子网。 使用 az network public-ip create 创建名为 myAGPublicIPAddress 的公共 IP 地址。

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24

az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

创建应用程序网关

使用 az network application-gateway create 创建名为 myAppGateway 的应用程序网关。 使用 Azure CLI 创建应用程序网关时,请指定配置信息,例如容量、sku 和 HTTP 设置。 将应用程序网关分配给之前创建的 myAGSubnetmyPublicIPAddress

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_v2 \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress \
  --priority 100

创建应用程序网关可能需要几分钟时间。 创建应用程序网关后,可以看到以下新功能:

  • appGatewayBackendPool - 应用程序网关必须至少具有一个后端地址池。
  • appGatewayBackendHttpSettings - 指定将端口 80 和 HTTP 协议用于通信。
  • appGatewayHttpListener - 与 appGatewayBackendPool 关联的默认侦听器。
  • appGatewayFrontendIP - 将 myAGPublicIPAddress 分配给 appGatewayHttpListener
  • rule1 - 与 appGatewayHttpListener 关联的默认路由规则。

添加后端池和端口

可以使用 az network application-gateway address-pool create 将名为 imagesBackendPoolvideoBackendPool 的后端地址池添加到应用程序网关。 使用 az network application-gateway frontend-port create 为池添加前端端口。

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name imagesBackendPool

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name videoBackendPool

az network application-gateway frontend-port create \
  --port 8080 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name bport

az network application-gateway frontend-port create \
  --port 8081 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name rport

添加侦听器和规则

添加侦听器

使用 az network application-gateway http-listener create 添加路由流量所需的名为 backendListenerredirectedListener 的后端侦听器。

az network application-gateway http-listener create \
  --name backendListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port bport \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

az network application-gateway http-listener create \
  --name redirectedListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port rport \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

添加默认 URL 路径映射

URL 路径映射可确保将特定的 URL 路由到特定的后端池。 可以分别使用 az network application-gateway url-path-map createaz network application-gateway url-path-map rule create 创建名为 imagePathRulevideoPathRule 的 URL 路径映射

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name urlpathmap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --address-pool imagesBackendPool \
  --default-address-pool appGatewayBackendPool \
  --default-http-settings appGatewayBackendHttpSettings \
  --http-settings appGatewayBackendHttpSettings \
  --rule-name imagePathRule

az network application-gateway url-path-map rule create \
  --gateway-name myAppGateway \
  --name videoPathRule \
  --resource-group myResourceGroupAG \
  --path-map-name urlpathmap \
  --paths /video/* \
  --address-pool videoBackendPool

添加重定向配置

可以使用 az network application-gateway redirect-config create 为侦听器配置重定向。

az network application-gateway redirect-config create \
  --gateway-name myAppGateway \
  --name redirectConfig \
  --resource-group myResourceGroupAG \
  --type Found \
  --include-path true \
  --include-query-string true \
  --target-listener backendListener

添加重定向 URL 路径映射

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name redirectpathmap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --redirect-config redirectConfig \
  --rule-name redirectPathRule

添加路由规则

路由规则可将 URL 路径映射与所创建的侦听器相关联。 可以使用 az network application-gateway rule create 添加名为 defaultRuleredirectedRule 的规则。

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name defaultRule \
  --resource-group myResourceGroupAG \
  --http-listener backendListener \
  --rule-type PathBasedRouting \
  --url-path-map urlpathmap \
  --address-pool appGatewayBackendPool \
  --priority 100

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name redirectedRule \
  --resource-group myResourceGroupAG \
  --http-listener redirectedListener \
  --rule-type PathBasedRouting \
  --url-path-map redirectpathmap \
  --address-pool appGatewayBackendPool \
  --priority 100

创建虚拟机规模集

在此示例中,将创建三个虚拟机规模集以支持所创建的三个后端池。 创建的规模集分别名为 myvmss1myvmss2myvmss3。 每个规模集包含两个在其上安装了 NGINX 的虚拟机实例。

将e <azure-user> 和 <password> 替换为所选的用户名和密码。

for i in `seq 1 3`; do
  if [ $i -eq 1 ]
  then
    poolName="appGatewayBackendPool"
  fi
  if [ $i -eq 2 ]
  then
    poolName="imagesBackendPool"
  fi
  if [ $i -eq 3 ]
  then
    poolName="videoBackendPool"
  fi

  az vmss create \
    --name myvmss$i \
    --resource-group myResourceGroupAG \
    --image Ubuntu2204 \
    --admin-username <azure-user> \
    --admin-password <password> \
    --instance-count 2 \
    --vnet-name myVNet \
    --subnet myBackendSubnet \
    --vm-sku Standard_DS2 \
    --upgrade-policy-mode Automatic \
    --app-gateway myAppGateway \
    --backend-pool-name $poolName
done

安装 NGINX

for i in `seq 1 3`; do
  az vmss extension set \
    --publisher Microsoft.Azure.Extensions \
    --version 2.0 \
    --name CustomScript \
    --resource-group myResourceGroupAG \
    --vmss-name myvmss$i \
    --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'

done

测试应用程序网关

若要获取应用程序网关的公共 IP 地址,请使用 az network public-ip show。 复制该公共 IP 地址,并将其粘贴到浏览器的地址栏。 例如,http://40.121.222.19http://40.121.222.19:8080/images/test.htmhttp://40.121.222.19:8080/video/test.htmhttp://40.121.222.19:8081/images/test.htm

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [ipAddress] \
  --output tsv

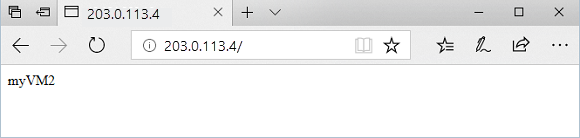

在应用程序网关中测试基 URL

将 URL 更改为 http://<ip-address>:8080/images/test.html(请将 <ip-address> 替换为自己的 IP 地址),应会看到如以下示例所示的内容:

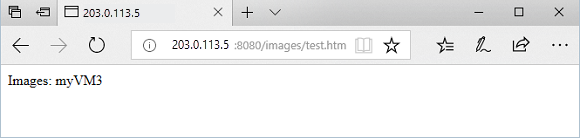

在应用程序网关中测试映像 URL

将 URL 更改为 http://<ip-address>:8080/video/test.html(请将 <ip-address> 替换为自己的 IP 地址),应会看到如以下示例所示的内容:

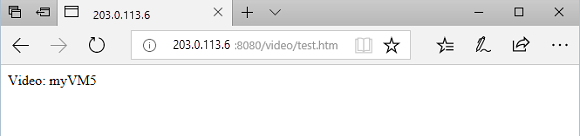

在应用程序网关中测试视频 URL

现在,将 URL 更改为 http://<ip-address>:8081/images/test.htm(请将 <ip-address> 替换为自己的 IP 地址),应会在 http://<ip-address>:8080/images 中看到重定向回映像后端池的流量。

清理资源

当不再需要资源组、应用程序网关以及所有相关资源时,请将其删除。

az group delete --name myResourceGroupAG
