Azure 数据工厂或 Azure Synapse Analytics 中的管道执行和触发器

适用于: Azure 数据工厂 Azure Synapse Analytics

提示

试用 Microsoft Fabric 中的数据工厂,这是一种适用于企业的一站式分析解决方案。 Microsoft Fabric 涵盖从数据移动到数据科学、实时分析、商业智能和报告的所有内容。 了解如何免费开始新的试用

Azure 数据工厂和 Azure Synapse Analytics 中的“管道运行”用于定义管道执行实例。 例如,假设你有一个管道,分别在上午 8:00、9:00 和 10:00 点执行。 在这种情况下,将分三次单独运行管道,也即有三次管道运行。 每次管道运行都有唯一的管道运行 ID。 运行 ID 是一个 GUID,用于对该特定的管道运行进行唯一定义。

管道运行通常通过将自变量传递给管道中定义的参数进行实例化。 执行管道时,可以手动,也可以使用触发器。 本文提供了有关执行管道的两种方式的详细信息。

使用 UI 创建触发器

若要手动触发管道或配置新的计划、翻转窗口、存储事件或自定义事件触发器,请在管道编辑器顶部选择“添加触发器”。

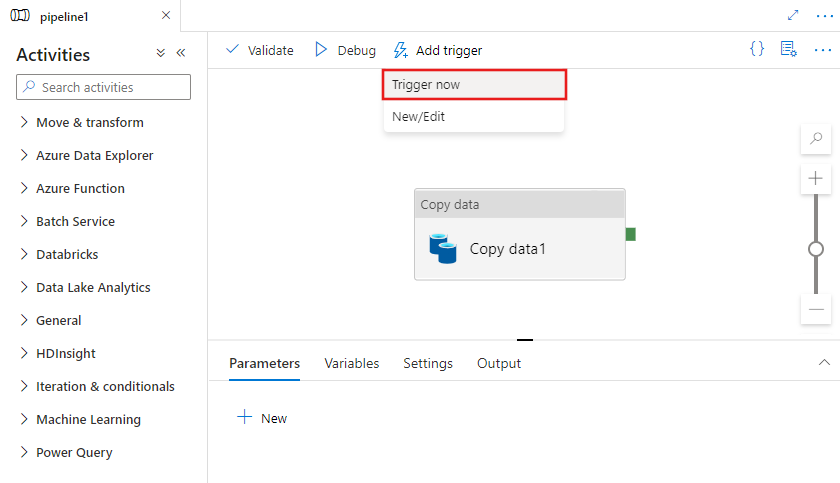

Shows how to add a new trigger with UI from the pipeline editor.

如果选择手动触发管道,它将立即执行。 否则,如果选择“新建/编辑”,系统会显示“添加触发器”窗口,提示你选择要编辑的现有触发器,或创建新的触发器。

Shows the add triggers window highlighting where to create a new trigger.

你将看到“触发器配置”窗口,可以在其中选择触发器类型。

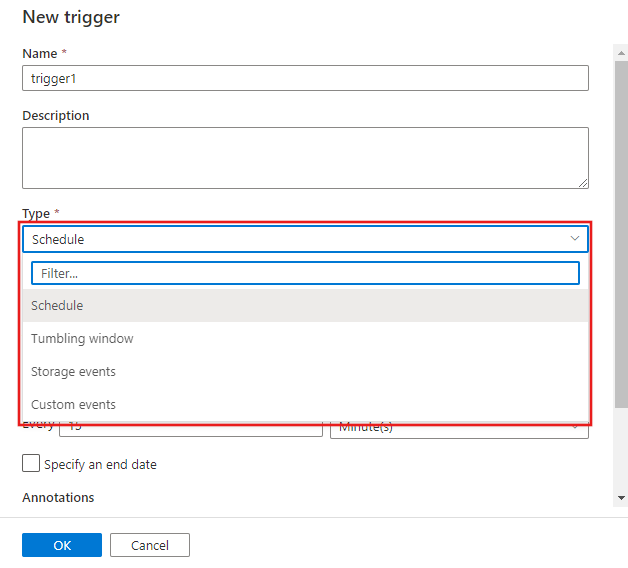

Shows the new trigger configuration window with the type dropdown showing the various types of triggers you can create.

详细了解下面的计划翻转窗口存储事件自定义事件触发器。

使用 JSON 手动执行(按需)

管道的手动执行也称为按需执行。

例如,假设有一个需要执行的名为 copyPipeline 的基本管道。 该管道有一项活动,可以将数据从 Azure Blob 存储源文件夹复制到同一存储中的目标文件夹。 下面的 JSON 定义显示此示例管道:

{
    "name": "copyPipeline",
    "properties": {
        "activities": [
            {
                "type": "Copy",
                "typeProperties": {
                    "source": {
                        "type": "BlobSource"
                    },
                    "sink": {
                        "type": "BlobSink"
                    }
                },
                "name": "CopyBlobtoBlob",
                "inputs": [
                    {
                        "referenceName": "sourceBlobDataset",
                        "type": "DatasetReference"
                    }
                ],
                "outputs": [
                    {
                        "referenceName": "sinkBlobDataset",
                        "type": "DatasetReference"
                    }
                ]
            }
        ],
        "parameters": {
            "sourceBlobContainer": {
                "type": "String"
            },
            "sinkBlobContainer": {
                "type": "String"
            }
        }
    }
}

在 JSON 定义中,管道采用两个参数:sourceBlobContainersinkBlobContainer。 你在运行时将值传递给这些参数。

可通过以下方法之一手动运行管道:

  • .NET SDK
  • Azure PowerShell 模块
  • REST API
  • Python SDK

REST API

以下示例命令演示了如何通过手动方式使用 REST API 来运行管道:

POST
https://management.azure.com/subscriptions/mySubId/resourceGroups/myResourceGroup/providers/Microsoft.DataFactory/factories/myDataFactory/pipelines/copyPipeline/createRun?api-version=2017-03-01-preview

有关完整示例,请参阅快速入门:使用 REST API 创建数据工厂

Azure PowerShell

注意

建议使用 Azure Az PowerShell 模块与 Azure 交互。 请参阅安装 Azure PowerShell 以开始使用。 若要了解如何迁移到 Az PowerShell 模块,请参阅 将 Azure PowerShell 从 AzureRM 迁移到 Az

以下示例命令演示了如何使用 Azure PowerShell 手动运行管道:

Invoke-AzDataFactoryV2Pipeline -DataFactory $df -PipelineName "Adfv2QuickStartPipeline" -ParameterFile .\PipelineParameters.json -ResourceGroupName "myResourceGroup"

请在请求有效负载的正文中传递参数。 在 .NET SDK、Azure PowerShell 和 Python SDK 中,请在作为参数传递给调用的字典中传递值:

{
  "sourceBlobContainer": "MySourceFolder",
  "sinkBlobContainer": "MySinkFolder"
}

响应有效负载是管道运行的唯一 ID:

{
  "runId": "0448d45a-a0bd-23f3-90a5-bfeea9264aed"
}

有关完整示例,请参阅快速入门:使用 Azure PowerShell 创建数据工厂

.NET SDK

以下示例调用演示了如何通过手动方式使用 .NET SDK 来运行管道:

client.Pipelines.CreateRunWithHttpMessagesAsync(resourceGroup, dataFactoryName, pipelineName, parameters)

有关完整示例,请参阅快速入门:使用 .NET SDK 创建数据工厂

注意

可以使用 .NET SDK 从 Azure Functions、你的 Web 服务等位置调用管道。

使用 JSON 执行触发器

触发器是可以执行管道运行的另一种方法。 触发器表示一个处理单元,用于确定何时需要启动管道执行。 目前,服务支持三种类型的触发器:

  • 计划触发器:按时钟计划调用管道的触发器。

  • 翻转窗口触发器:一种触发器,可以定期运行,同时还能保留状态。

  • 基于事件的触发器:响应某个事件的触发器。

管道和触发器具有多对多关系(翻转窗口触发器除外)。 多个触发器可以启动单个管道,单个触发器也可以启动多个管道。 在以下触发器定义中,pipelines 属性是指一系列由特定的触发器触发的管道。 属性定义包括管道参数的值。

基本的触发器定义

{
    "properties": {
        "name": "MyTrigger",
        "type": "<type of trigger>",
        "typeProperties": {...},
        "pipelines": [
            {
                "pipelineReference": {
                    "type": "PipelineReference",
                    "referenceName": "<Name of your pipeline>"
                },
                "parameters": {
                    "<parameter 1 Name>": {
                        "type": "Expression",
                        "value": "<parameter 1 Value>"
                    },
                    "<parameter 2 Name>": "<parameter 2 Value>"
                }
            }
        ]
    }
}

使用 JSON 的计划触发器

计划触发器按时钟计划运行管道。 此触发器支持定期和高级日历选项。 例如,此触发器支持“每周”或“星期一下午 5:00 和星期四晚上 9:00”之类的时间间隔。计划触发器很灵活,因为数据集模式与数据类型无关,该触发器不区分时序数据和非时序数据。

如需计划触发器的详细信息和示例,请参阅创建按计划运行管道的触发器

计划触发器定义

创建计划触发器时,请使用 JSON 定义指定计划和定期触发。

若要使用计划触发器启动管道运行,请在触发器定义中包括特定管道的管道引用。 管道和触发器具有“多对多”关系。 多个触发器可以启动单个管道。 单个触发器可以启动多个管道。

{
  "properties": {
    "type": "ScheduleTrigger",
    "typeProperties": {
      "recurrence": {
        "frequency": <<Minute, Hour, Day, Week, Year>>,
        "interval": <<int>>, // How often to fire
        "startTime": <<datetime>>,
        "endTime": <<datetime>>,
        "timeZone": "UTC",
        "schedule": { // Optional (advanced scheduling specifics)
          "hours": [<<0-24>>],
          "weekDays": [<<Monday-Sunday>>],
          "minutes": [<<0-60>>],
          "monthDays": [<<1-31>>],
          "monthlyOccurrences": [
            {
              "day": <<Monday-Sunday>>,
              "occurrence": <<1-5>>
            }
          ]
        }
      }
    },
  "pipelines": [
    {
      "pipelineReference": {
        "type": "PipelineReference",
        "referenceName": "<Name of your pipeline>"
      },
      "parameters": {
        "<parameter 1 Name>": {
          "type": "Expression",
          "value": "<parameter 1 Value>"
        },
        "<parameter 2 Name>": "<parameter 2 Value>"
      }
    }
  ]}
}

重要

parameters 属性是 pipelines 元素的必需属性。 如果管道不使用任何参数,则必须包括一个空的针对 parameters 属性的 JSON 定义。

架构概述

下表概述了与触发器的定期触发和计划相关的主要架构元素:

JSON 属性 说明
startTime 一个日期时间值。 对于基本的计划,startTime 属性的值适用于第一个匹配项。 对于复杂的计划,触发器的启动时间不早于指定的 startTime 值。
endTime 触发器的结束日期和时间。 该触发器不在指定的结束日期和时间之后执行。 属性的值不能是过去的时间。
timeZone 时区。 有关支持的时区的列表,请参阅创建按计划运行管道的触发器
recurrence 一个 recurrence 对象,指定触发器的定期触发规则。 recurrence 对象支持 frequencyintervalendTimecountschedule 元素。 定义 recurrence 对象时,frequency 元素是必需的。 recurrence 对象的其他元素为可选元素。
frequency 触发器定期触发的频率单位。 支持的值包括 "minute"、"hour"、"day"、"week" 和 "month"。
interval 一个正整数,表示 frequency 值对应的时间间隔。 frequency 值决定了触发器的运行频率。 例如,如果 interval 为 3,frequency 为 "week",则触发器每三周定期触发一次。
schedule 触发器的定期触发计划。 指定了 frequency 值的触发器会根据定期触发计划更改其定期触发。 schedule 属性包含对定期触发的修改,这些修改是按分钟、小时、工作日、月份日期和周次进行的。

计划触发器示例

{
  "properties": {
    "name": "MyTrigger",
    "type": "ScheduleTrigger",
    "typeProperties": {
      "recurrence": {
        "frequency": "Hour",
        "interval": 1,
        "startTime": "2017-11-01T09:00:00-08:00",
        "endTime": "2017-11-02T22:00:00-08:00"
      }
    },
    "pipelines": [{
        "pipelineReference": {
          "type": "PipelineReference",
          "referenceName": "SQLServerToBlobPipeline"
        },
        "parameters": {}
      },
      {
        "pipelineReference": {
          "type": "PipelineReference",
          "referenceName": "SQLServerToAzureSQLPipeline"
        },
        "parameters": {}
      }
    ]
  }
}

架构默认值、限制和示例

JSON 属性 类型 必选 默认值 有效值 示例
startTime string ISO 8601 日期时间 "startTime" : "2013-01-09T09:30:00-08:00"
recurrence object recurrence 对象 "recurrence" : { "frequency" : "monthly", "interval" : 1 }
interval number 1 1 到 1000 "interval":10
endTime string 代表将来某个时间的日期/时间值 "endTime" : "2013-02-09T09:30:00-08:00"
schedule object schedule 对象 "schedule" : { "minute" : [30], "hour" : [8,17] }

startTime 属性

下表说明了 startTime 属性如何控制触发器运行:

startTime 值 不按计划循环 按计划循环
开始时间在过去 计算开始时间后的第一个将来执行时间,并在该时间运行。

根据上次执行时间进行计算后,运行后续执行。

请参阅此表后面的示例。
触发器不会早于指定的开始时间启动。 第一次循环基于从开始时间计算的计划。

后续执行的运行取决于定期触发计划。
开始时间在将来或当前 在指定的开始时间运行一次。

根据上次执行时间进行计算后,运行后续执行。
触发器不会早于指定的开始时间启动。 第一次循环基于从开始时间计算的计划。

后续执行的运行取决于定期触发计划。

让我们查看一个示例,了解在开始时间是过去的时间,并且指定了定期触发但未指定计划的情况下,会发生什么事情。 假设当前时间为 2017-04-08 13:00,开始时间为 2017-04-07 14:00,定期触发为每两天触发一次。 (定义 recurrence 值时,可将 frequency 属性设置为 "day",interval 属性设置为 2。)请注意,startTime 值为过去的时间,发生在当前时间之前。

在上述情况下,首次执行时间为 2017-04-09 14:00。 计划程序引擎从开始时间计算执行循环。 过去的所有实例会被丢弃。 引擎将使用将来发生的下一个实例。 在这种情况下,开始时间为 2017-04-07 的下午 2:00。 下一个实例为从该时间算起的 2 天,即 2017-04-09 的下午 2:00。

首次执行时间是相同的,不管 startTime 是 2017-04-05 14:00 还是 2017-04-01 14:00。 在首次执行后,使用该计划计算后续执行。 因此,后续的执行时间是 2017-04-11 下午 2:00,然后是 2017-04-13 下午 2:00,再然后是 2017-04-15 下午 2:00,依此类推。

最后,如果没有在触发器的计划中设置小时或分钟,则会将第一次执行时对应的小时或分钟值用作默认值。

schedule 属性

可以使用 schedule 来限制触发器执行的次数。 例如,如果触发器的频率为按月,根据计划仅在第 31 天运行,则该触发器仅在有 31 日的月份运行。

还可以使用 schedule 来扩展触发器执行的次数。 例如,如果触发器的频率为按月,根据计划在每月的第 1 天和第 2 天运行,则该触发器会在当月的第 1 天和第 2 天运行,而不是每月运行一次。

如果指定了多个 schedule 元素,则求值顺序为从大到小的计划设置:周次、月份日期、星期、小时、分钟。

下表详细描述了 schedule 元素:

JSON 元素 说明 有效值
minutes 运行触发器的小时中的分钟。 - 整数
- 整数数组
小时数 运行触发器的日期中的小时。 - 整数
- 整数数组
工作日 运行触发器的星期日期。 此值只能使用与星期相关的频率来指定。
- Monday
- Tuesday
- Wednesday
- Thursday
- Friday
- Saturday
- Sunday
- 星期值的数组(最大数组值为 7)

星期值不区分大小写
monthlyOccurrences 运行触发器的月份日期。 此值只能使用与月份相关的频率来指定。 - monthlyOccurrence 对象的数组:{ "day": day, "occurrence": occurrence }
- day 属性表示运行触发器那天为星期几。 例如,如果 monthlyOccurrences 属性的 day 值为 {Sunday},则表示在当月的每个星期日运行触发器。 day 属性是必需的。
- occurrence 属性是指定的 day 在当月的匹配项。 例如,如果 monthlyOccurrences 属性的 dayoccurrence 值为 {Sunday, -1},则表示在当月的最后一个星期日运行触发器。 occurrence 属性是可选的。
monthDays 运行触发器的月份日期。 此值只能使用与月份相关的频率来指定。 <= -1 且 >= -31 的任意值
>= 1 且 <= 31 的任意值
- 值组成的数组

翻转窗口触发器

翻转窗口触发器是一类可以在保留状态的同时按周期性的时间间隔(从指定的开始时间算起)触发的触发器。 翻转窗口是一系列固定大小、非重叠且连续的时间间隔。

如需翻转窗口触发器的详细信息和示例,请参阅创建翻转窗口触发器

触发器定期触发计划示例

此部分提供定期触发计划的示例, 重点介绍 schedule 对象及其元素。

这些示例假定 interval 值为 1,且根据计划定义,frequency 值是正确的。 例如,不能在 frequency 值为 "day" 的同时,在 schedule 对象中有一个 monthDays 修改项。 这些类型的限制在上一部分的表中已说明过。

示例 说明
{"hours":[5]} 在每天早晨 5:00 运行。
{"minutes":[15], "hours":[5]} 在每天早晨 5:15 运行。
{"minutes":[15], "hours":[5,17]} 在每天早晨 5:15 和下午 5:15 运行。
{"minutes":[15,45], "hours":[5,17]} 在每天早晨 5:15、5:45 和下午 5:15、5:45 运行。
{"minutes":[0,15,30,45]} 每 15 分钟运行一次。
{hours":[0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23]} 每小时运行一次。

此触发器每小时运行一次。 如果指定了值,则分钟由 startTime 值控制。 如果未指定值,则分钟由创建时间控制。 例如,如果开始时间或创建时间(以适用的为准)为中午 12:25,则触发器会在 00:25、01:25、02:25 ... 23:25 运行。

该计划相当于为触发器指定了 frequency 值 "hour"、interval 值 1,无 schedule。 可以使用 frequencyinterval 值不同于此的该计划来创建其他触发器。 例如,如果 frequency 值为 "month",则此计划每月仅运行一次,而不是每天运行一次(如果 frequency 值为 "day")。
{"minutes":[0]} 每小时整点运行。

此触发器每小时整点运行,开始时间为晚上 12:00、凌晨 1:00、凌晨 2:00,依此类推。

此计划相当于 frequency 值为 "hour",startTime 值为零分钟,没有 schedulefrequency 值为 "day" 的触发器。 如果 frequency 值为 "week" 或 "month",则此计划会相应地在每周的某一天或每月的某一天执行。
{"minutes":[15]} 在整点的 15 分钟过后运行。

此触发器每小时在整点过后 15 分钟运行,开始时间为凌晨 00:15、凌晨 1:15、凌晨 2:15,依此类推,结束时间为晚上 11:15。
{"hours":[17], "weekDays":["saturday"]} 在每周星期六的下午 5:00 运行。
{"hours":[17], "weekDays":["monday", "wednesday", "friday"]} 在每周星期一、星期三和星期五的下午 5:00 运行。
{"minutes":[15,45], "hours":[17], "weekDays":["monday", "wednesday", "friday"]} 在每周星期一、星期三和星期五的下午 5:15 和下午 5:45 运行。
{"minutes":[0,15,30,45], "weekDays":["monday", "tuesday", "wednesday", "thursday", "friday"]} 在工作日每 15 分钟运行一次。
{"minutes":[0,15,30,45], "hours": [9, 10, 11, 12, 13, 14, 15, 16] "weekDays":["monday", "tuesday", "wednesday", "thursday", "friday"]} 在工作日的早晨 9:00 到下午 4:45 之间每 15 分钟运行一次。
{"weekDays":["tuesday", "thursday"]} 在星期二和星期四的指定开始时间运行。
{"minutes":[0], "hours":[6], "monthDays":[28]} 在每月 28 日的早晨 6:00 运行(假设 frequency 值为 "month")。
{"minutes":[0], "hours":[6], "monthDays":[-1]} 在当月最后一天的早晨 6:00 运行。

若要在某个月的最后一天运行触发器,请使用 -1 而不是 28 日、29 日、30 日或 31 日。
{"minutes":[0], "hours":[6], "monthDays":[1,-1]} 在每月第一天和最后一天的早晨 6:00 运行。
{monthDays":[1,14]} 在每月第一天和第 14 天的指定开始时间运行。
{"minutes":[0], "hours":[5], "monthlyOccurrences":[{"day":"friday", "occurrence":1}]} 在每月第一个星期五的早晨 5:00 运行。
{"monthlyOccurrences":[{"day":"friday", "occurrence":1}]} 在每月第一个星期五的指定开始时间运行。
{"monthlyOccurrences":[{"day":"friday", "occurrence":-3}]} 在每月从月末算起的第三个星期五的指定开始时间运行。
{"minutes":[15], "hours":[5], "monthlyOccurrences":[{"day":"friday", "occurrence":1},{"day":"friday", "occurrence":-1}]} 在每月第一个和最后一个星期五的早晨 5:15 运行。
{"monthlyOccurrences":[{"day":"friday", "occurrence":1},{"day":"friday", "occurrence":-1}]} 在每月第一个和最后一个星期五的指定开始时间运行。
{"monthlyOccurrences":[{"day":"friday", "occurrence":5}]} 在每月第五个星期五的指定开始时间运行。

当月份中没有第五个星期五时,不运行管道。 若要在月份的最后一个星期五运行触发器,可以考虑使用 -1 而不是 5 作为 occurrence 值。
{"minutes":[0,15,30,45], "monthlyOccurrences":[{"day":"friday", "occurrence":-1}]} 在月份的最后一个星期五每 15 分钟运行一次。
{"minutes":[15,45], "hours":[5,17], "monthlyOccurrences":[{"day":"wednesday", "occurrence":3}]} 在每月第三个星期三的早晨 5:15、早晨 5:45、下午 5:15、下午 5:45 运行。

触发器类型比较

翻转窗口触发器和计划触发器都按时间检测信号运行, 那么其不同之处在哪里?

注意

翻转窗口触发器运行等待触发的管道运行完成。 它的运行状态反映了触发的管道运行的状态。 例如,如果取消了触发的管道运行,相应的翻转窗口触发器运行就会标记为已取消。 这与计划触发器的“即发即弃”行为不同:只要启动管道运行,计划触发器就会标记为成功。

下表对翻转窗口触发器和计划触发器进行了比较:

项目 翻转窗口触发器 计划触发器
回填方案 。 可以针对过去的窗口来计划管道运行。 不支持。 只能在从现在的时间到未来的时间这个时段内执行管道运行。
可靠性 100% 的可靠性。 可以针对所有窗口(从指定的开始日期算起,没有间隔)来计划管道运行。 可靠性较低。
重试功能 。 失败的管道运行的重试策略默认设置为 0,也可由用户在触发器定义中指定。 在管道运行因并发/服务器/限制值(即状态代码 400:用户错误;429:请求过多;500:内部服务器错误)而失败时自动重试。 不支持。
并发 。 用户可以为触发器显式设置并发限制。 允许 1 到 50 个并发的触发管道运行。 不支持。
系统变量 除了 @trigger().scheduledTime 和 @trigger().startTime 之外,它还支持使用 WindowStart 和 WindowEnd 系统变量。 用户可以访问在触发器定义中充当触发器系统变量的 trigger().outputs.windowStartTimetrigger().outputs.windowEndTime。 这两个值分别用作窗口开始时间和窗口结束时间。 例如,如果翻转窗口触发器每小时运行一次,则对于凌晨 1:00 到凌晨 2:00 这个窗口,相应的定义为 trigger().outputs.windowStartTime = 2017-09-01T01:00:00Ztrigger().outputs.windowEndTime = 2017-09-01T02:00:00Z 仅支持默认的 @trigger().scheduledTime 和 @trigger().startTime 变量。
管道-触发器关系 支持一对一关系。 只能触发一个管道。 支持多对多关系。 多个触发器可以启动单个管道。 单个触发器可以启动多个管道。

基于事件的触发器

基于事件的触发器运行管道以对事件做出响应。 有两种基于事件的触发器。

  • 存储事件触发器是针对存储帐户中发生的事件(例如,文件到达或 Azure Blob 存储帐户中的文件删除)运行管道。
  • 自定义事件触发器处理事件网格中的自定义项目

有关基于事件的触发器的详细信息,请参阅存储事件触发器自定义事件触发器
