Azure DevOps Services |Azure DevOps Server 2022 - Azure DevOps Server 2019 |TFS 2018

本文介绍如何从功能页将基于查询的图表和上下文报表添加到仪表板。 例如，可以将 Team Velocity 上下文分析报表添加到仪表板。 添加报表后，请继续修改相应的小组件配置参数。

可以从相应的功能页将本文中所述的图表添加到仪表板，例如：

  • 内部版本
  • 发行版本
  • 查询

先决条件

  • 您必须是项目的成员。 如果还没有项目， 请创建一个项目。
  • 必须已创建要向其添加图表的团队仪表板。
  • 如果尚未添加为项目成员， 请立即添加。
  • 若要添加、编辑或管理团队仪表板，你必须具有或更高的基本访问权限，并且是团队管理员、项目管理员或具有仪表板权限。 通常，你需要是团队成员才能编辑团队仪表板。 请求当前团队或项目管理员将你添加为 团队管理员。

若要了解详细信息，请参阅 图表和仪表板的默认权限和访问权限。

添加工作项查询或图表

从“查询”页将工作项查询和图表添加到仪表板。 查询和图表必须与“共享查询”文件夹下的查询相关联。

注意

还可以将工作项查询图表小组件添加到团队仪表板。

  1. 首先，请确保已选择团队上下文。 只有为团队创建的仪表板才会显示在每个查询或图表的上下文菜单中。 根据需要切换团队上下文。

  2. 如果你不是团队管理员， 请将其添加为一个管理员。 只有团队和项目管理员可以添加和自定义团队仪表板。

  3. 如果尚未创建仪表板，请立即创建。

  4. 从图表“操作”菜单中，选择团队仪表板。

    “查询图表”上下文菜单的屏幕截图，添加到仪表板。

    只能添加与共享查询关联的图表。 与“我的查询”文件夹下的查询关联的图表不会显示“添加到仪表板”选项。

添加上下文中工作跟踪报表

可以将每个上下文分析报表添加到仪表板。

  1. 打开报表，选择 “操作”图标，然后选择“ 复制到仪表板”。

    分析上下文报表“复制到仪表板”的屏幕截图。

    若要打开报表，请参阅 累积流图、 速度或 冲刺燃尽。

  2. 选择仪表板，然后选择“确定”。

    选择“仪表板”对话框。

  3. (可选) 打开仪表板，然后为小组件选择“更多操作”以配置大小或更改其他图表属性。

可以从 Web 门户访问许多上下文内报表，但无法添加到仪表板。 但是，你可能会在跟踪相同或类似数据 的小组件目录中找到类似的小组件 。 如果找到一个有效的小组件，请将其添加到仪表板：

添加生成历史记录图表

每次运行生成时，都会记录有关生成的信息，包括：

  • 运行时。
  • 错误和警告。
  • 它是成功完成还是失败。

注意

还可以将此图表添加到小组件目录中的团队仪表板。

  1. 选择团队上下文，然后打开“管道>生成”，将生成历史记录图表添加到团队仪表板。

    将生成摘要图表添加到仪表板的屏幕截图。

    如果你不是团队管理员， 请将其添加为一个管理员。 当你没有权限将其添加到所选团队上下文的仪表板时，将禁用“添加到仪表板”菜单选择。

  2. 生成摘要图表如下所示：

    生成摘要图表的屏幕截图。

    将鼠标悬停在条形图上以查看生成信息和运行时间。 选择一个栏以转到生成摘要页。

添加发布摘要图表

每次部署发布时，都会将有关发布的信息记录到其每个环境中。 可以向团队添加发布磁贴，仪表板监视发布进度并快速访问每个版本。

注意

还可以将此图表添加到小组件目录中的团队仪表板。

  1. 打开 Pipelines>Releases，将发布定义图表添加到团队仪表板。

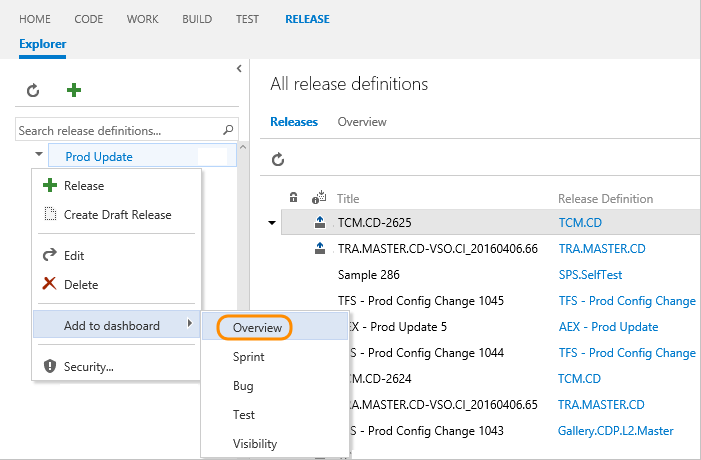

    向仪表板添加发布管道图表的屏幕截图。

  2. 发布管道图表显示成功 (绿色) ，正在进行的 (蓝色) 、取消 (红色) 或非部署 (灰色) 当前和最后四个版本的环境：

    “发布管道”磁贴的屏幕截图。

注意

还可以将此图表添加到小组件目录中的团队仪表板。

  1. 打开 Pipelines>Releases，将发布定义图表添加到团队仪表板。

    将发布管道图表添加到 仪表板 TFS 2018 的屏幕截图。

  2. 发布管道图表显示成功 (绿色) ，正在进行的 (蓝色) 、取消 (红色) 或非部署 (灰色) 当前和最后四个版本的环境：

    “发布管道”磁贴的屏幕截图，TFS 2018。

添加手动测试状态或结果图表

创建和运行测试时，可以通过定义 测试计划和测试结果的轻型图表来跟踪状态。

注意

还可以将“测试计划图表”小组件添加到仪表板。

  1. 选择 团队上下文，确保你是 团队管理员。

  2. 打开“测试>Test Plans”图表“，然后选择要向其添加测试图表仪表板。

    选择要向其添加测试图表的仪表板的屏幕截图。

添加测试质量趋势图

可以将趋势添加到作为生成一部分运行的测试的失败和持续时间仪表板。

注意

还可以将测试结果趋势图小组件添加到仪表板。

  1. 选择 团队上下文，确保你是 团队管理员。

  2. 打开已向其添加测试的生成管道的生成摘要。

  3. 打开 “测试 ”页

  4. 选择“测试失败”或“测试持续时间”条形图。

    将测试计划图表添加到仪表板的屏幕截图。

  5. 打开“操作”菜单，然后选择要向其添加图表的仪表板。

    “打开操作”菜单并选择“仪表板”的屏幕截图。

    详细了解如何在 生成后查看自动测试结果。

将 markdown 存储库文件添加到仪表板

打开存储库中定义的 Markdown 文件，并确保你位于团队上下文中。

选择“添加到仪表板”，然后选择将 Markdown 文件添加到的团队仪表板。 更新 Markdown 文件时，刷新后，更改将自动显示在仪表板上。 有关详细信息 ，请参阅仪表板 。

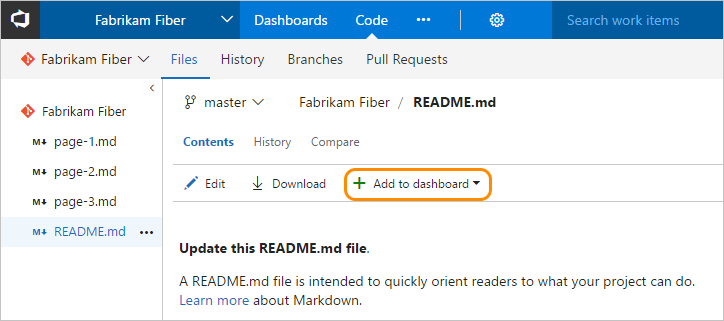

Web 门户、代码、自述文件、向仪表板添加 Markdown 页的屏幕截图。
